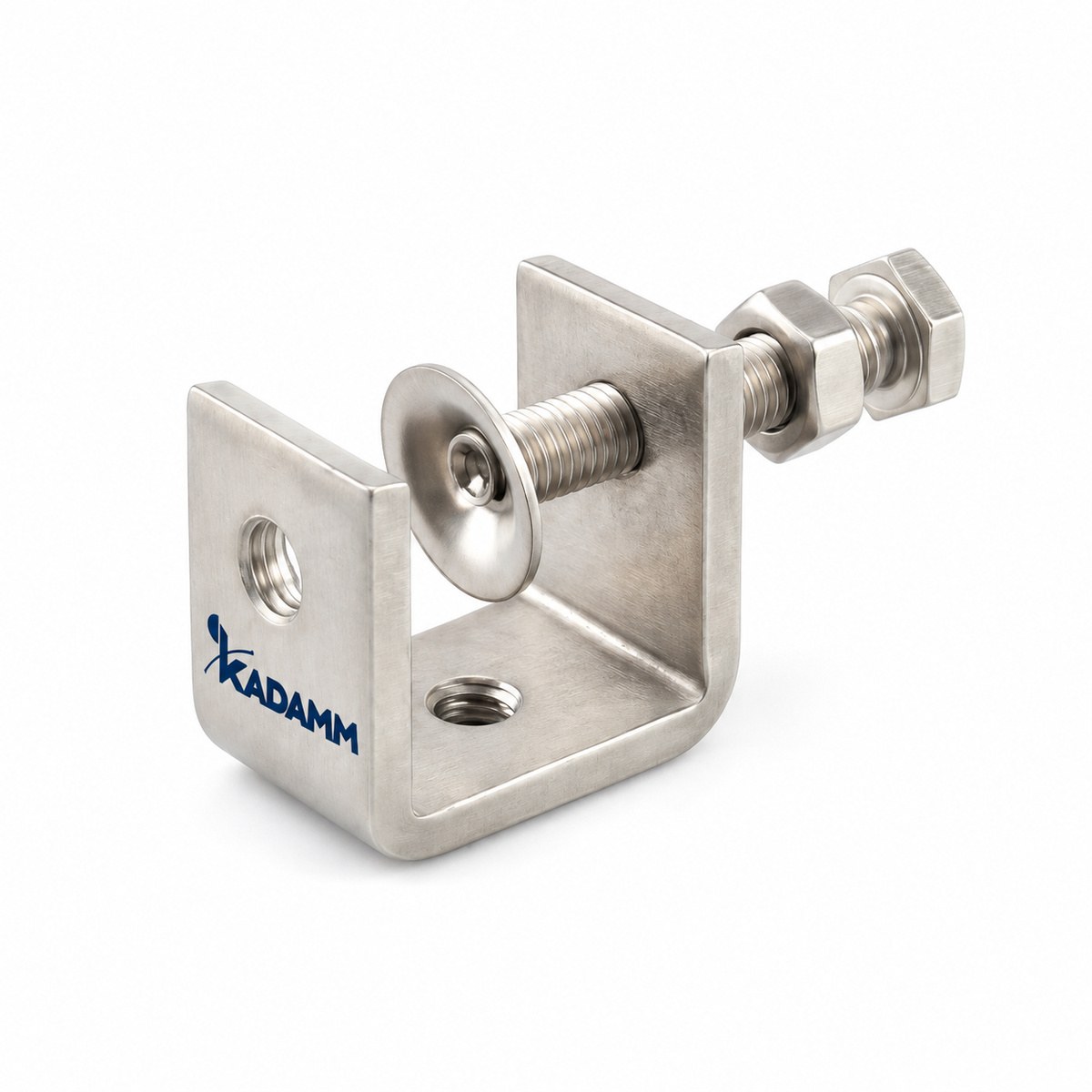

KADAMM АУ — уголковые адаптеры для крепления держателей фидера и кабельных блоков к полке уголка опоры. Исполнений в серии — 29.
Адаптер ставится на полку уголка и даёт резьбовое или сквозное отверстие под держатель snap-in, кабельный блок или стойку-отвод: кабели крепятся к опоре без сварки.
Материал — нержавеющая сталь AISI 304 / оцинкованная сталь / сталь Q235 (по исполнению).
Конструкция
| Параметр | Значение |
|---|---|
| Цвет | натуральный / серебристый (по исполнению) |
| Шайба рифлёная | M10 / M8 (по исполнению) |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Коррозионная стойкость (соляной туман) | ≥24 ч в камере соляного тумана, по IEC 60068-2-11 / ≥96 ч в камере соляного тумана, по IEC 60068-2-11 (по исполнению) |
Размеры
| Параметр | Значение |
|---|---|
| Толщина полки опоры, макс. | 14 мм (у части исполнений) |
| Артикул | Исполнение | Материал | Высота | Ширина | Длина | Масса брутто, кг |
|---|---|---|---|---|---|---|
| KADAMM АУ-3/8+2х1/4 | Адаптер уголковый, 1×3/8"+2×1/4", AISI 304 | нержавеющая сталь AISI 304 | 43,90 мм | 46,25 мм | 49,80 мм | 0,167 |
| KADAMM АУ-3/8+2х3/4Ц | Адаптер уголковый, 1×3/8"+2×3/4", оцинкованный | оцинкованная сталь | 43,90 мм | 46,25 мм | 49,80 мм | 1,645 |
| KADAMM АУ-3х3/8 | Адаптер уголковый,три 3/8" резьбовое отверстие | нержавеющая сталь AISI 304 | 43,90 мм | 46,25 мм | 49,80 мм | 1,670 |
| KADAMM АУ-3х3/8Р2 | Адаптер уголковый,три 3/8" резьбовое отверстие | сталь Q235 | 43,90 мм | 46,25 мм | 49,80 мм | 1,670 |
| KADAMM АУ-К-3/8+2х3/4 | Адаптер уголковый в комплекте,одно 3/8" резьбовое отверстие,два 3/4" сквозное отверстие | нержавеющая сталь AISI 304 | 44,5 мм | 46,0 мм | 50,0 мм | 1,789 |
| KADAMM АУ-К-3/8+2х3/4В | Адаптер уголковый в комплекте,одно 3/8" резьбовое отверстие,два 3/4" сквозное отверстие,с резьбовой вставкой | нержавеющая сталь AISI 304 | 44,5 мм | 46,0 мм | 50,0 мм | 2,234 |
| KADAMM АУ-К-3/8+2х3/4ВР2 | Адаптер уголковый в комплекте,одно 3/8" резьбовое отверстие,два 3/4" сквозное отверстие,с резьбовой вставкой | нержавеющая сталь AISI 304 | 49,0 мм | 45,2мм | 53,8 мм | 1,874 |
| KADAMM АУ-К-3/8+2х3/4ВР3 | Адаптер уголковый в комплекте,одно 3/8" резьбовое отверстие,два 3/4" сквозное отверстие,с резьбовой вставкой | нержавеющая сталь AISI 304 | 53,0 мм | 48,0 мм | 58,0 мм | 0,187 |
| KADAMM АУ-К-3/8+2х3/4Р2 | Адаптер уголковый в комплекте,одно 3/8" резьбовое отверстие,два 3/4" сквозное отверстие | нержавеющая сталь AISI 304 | 49,0 мм | 45,2мм | 53,8 мм | 1,599 |
| KADAMM АУ-К-КБ | Адаптер уголковый в комплекте, с 3/8" болт с квадратным подголовком | нержавеющая сталь AISI 304 | 58,0 мм | 48,2 мм | 51,0 мм | 2,09 |
| KADAMM АУ-К-КБ-ГП | Адаптер уголковый в комплекте, с 3/8" болт с квадратным подголовком , 3/8" болт шестигранный со шлицем, 3/8" шайба пружинная | нержавеющая сталь AISI 304 | 43,90 мм | 46,25 мм | 49,80 мм | 2,1 |
| KADAMM АУ-К-КБ-ГПВ | Адаптер уголковый в комплекте, с 3/8" болт с квадратным подголовком, 3/8" болт шестигранный со шлицем, 3/8" шайба пружинная, вставка | нержавеющая сталь AISI 304 | 52,8 мм | 45,2 мм | 49,0 мм | 0,187 |
| KADAMM АУ-К-КБ-ГР | Адаптер уголковый в комплекте, с 3/8" болт с квадратным подголовком, 3/8" болт шестигранный со шлицем, M10 шайба рифлёная | нержавеющая сталь AISI 304 | 43,90 мм | 46,25 мм | 49,80 мм | 2,064 |
| KADAMM АУ-К-КБ-ГРВ | Адаптер уголковый в комплекте, с 3/8" болт с квадратным подголовком, 3/8" болт шестигранный со шлицем, M10 шайба рифлёная, вставка | нержавеющая сталь AISI 304 | 58,0 мм | 48,2 мм | 51,0 мм | 0,209 |
| KADAMM АУ-К-КБ-Ш10П | Адаптер уголковый в комплекте, с 3/8" болт с квадратным подголовком , M10 винт со шлицем, M10 шайба пружинная | нержавеющая сталь AISI 304 | 43,90 мм | 46,25 мм | 49,80 мм | 2,08 |
| KADAMM АУ-К-КБ-Ш8Р | Адаптер уголковый в комплекте, с 3/8" болт с квадратным подголовком , M8 винт со шлицем, M8 шайба рифлёная | нержавеющая сталь AISI 304 | 43,90 мм | 46,25 мм | 49,80 мм | 2,063 |
| KADAMM АУ-К-КБ-ШП | Адаптер уголковый в комплекте, с 3/8" болт с квадратным подголовком , 3/8" винт со шлицем, 3/8" шайба пружинная | нержавеющая сталь AISI 304 | 43,90 мм | 46,25 мм | 49,80 мм | 2,08 |
| KADAMM АУ-К-КБ-ШПЦ | оцинкованный Адаптер уголковый в комплекте, с 3/8" болт с квадратным подголовком , 3/8" винт со шлицем, 3/8" шайба пружинная | оцинкованная сталь | 43,90 мм | 46,25 мм | 49,80 мм | 2,12 |
| KADAMM АУ-К-КБ-ШПЦН | оцинкованный Адаптер уголковый в комплекте, с 3/8" болт с квадратным подголовком AISI 304, 3/8" винт со шлицем AISI 304, 3/8" шайба пружинная AISI 304 | оцинкованная сталь | 43,90 мм | 46,25 мм | 49,80 мм | 2,12 |
| KADAMM АУ-К-КБ-ШПЦНР2 | оцинкованный Адаптер уголковый в комплекте, с 3/8" болт с квадратным подголовком AISI 304, 3/8" винт со шлицем AISI 304, 3/8" шайба пружинная AISI 304 | оцинкованная сталь | 43,90 мм | 46,25 мм | 49,80 мм | 0,212 |
| KADAMM АУ-К-КБ-ШР | Адаптер уголковый в комплекте, с 3/8" болт с квадратным подголовком, 3/8" винт со шлицем, M10 шайба рифлёная | нержавеющая сталь AISI 304 | 52,8 мм | 45,2 мм | 49,0 мм | 1,83 |
| KADAMM АУ-К-КБ-ШРПН | Адаптер уголковый в комплекте, с 3/8" болт с квадратным подголовком , 3/8" винт со шлицем, M10 шайба рифлёная, 3/8" гайка, 3/8" шайба пружинная | нержавеющая сталь AISI 304 | 43,90 мм | 46,25 мм | 49,80 мм | 2,15 |
| KADAMM АУ-К-КБЦ | оцинкованный Адаптер уголковый в комплекте, с 3/8" болт с квадратным подголовком | оцинкованная сталь | 52,8 мм | 45,2 мм | 49,0 мм | 1,942 |
| KADAMM АУ-К-КБЦР2 | оцинкованный Адаптер уголковый в комплекте, с 3/8" болт с квадратным подголовком | оцинкованная сталь | 58,0 мм | 48,2 мм | 51,0 мм | 2,09 |
| KADAMM АУ-К-КБЦР3 | оцинкованный Адаптер уголковый в комплекте, с 3/8" болт с квадратным подголовком | оцинкованная сталь | 43,90 мм | 46,25 мм | 49,80 мм | 1,971 |
| KADAMM АУ-К-М | Адаптер уголковый в комплекте, с крепежом | нержавеющая сталь AISI 304 | 38,1 мм | 38,1 мм | 47,0 мм | 1,348 |
| KADAMM АУ-К-С | Адаптер уголковый в комплекте, со стойкой, адаптеры на трубу, крепёж | нержавеющая сталь AISI 304 | 59,6 мм | 38,1 мм | 56 мм | 0,757 |
| KADAMM АУ-М10 | Адаптер уголковый,M10 резьбовое отверстие | нержавеющая сталь AISI 304 | — | 24 мм | 33 мм | 0,108 |
| KADAMM АУ-М8 | Адаптер уголковый,M8 резьбовое отверстие | нержавеющая сталь AISI 304 | — | 24 мм | 33 мм | 0,098 |
KADAMM АУ применяют на уголковых решётчатых опорах и башнях связи.
Адаптер с крепежом по исполнению (см. таблицу); паспорт изделия.
Составом крепежа и материалом — см. таблицу исполнений.
Гарантия на KADAMM АУ — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер подберёт исполнение под ваш кабель и опору; доставка по России, сроки — у менеджера.
Поставляем Адаптеры уголковые KADAMM АУ — 29 исполнений под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
