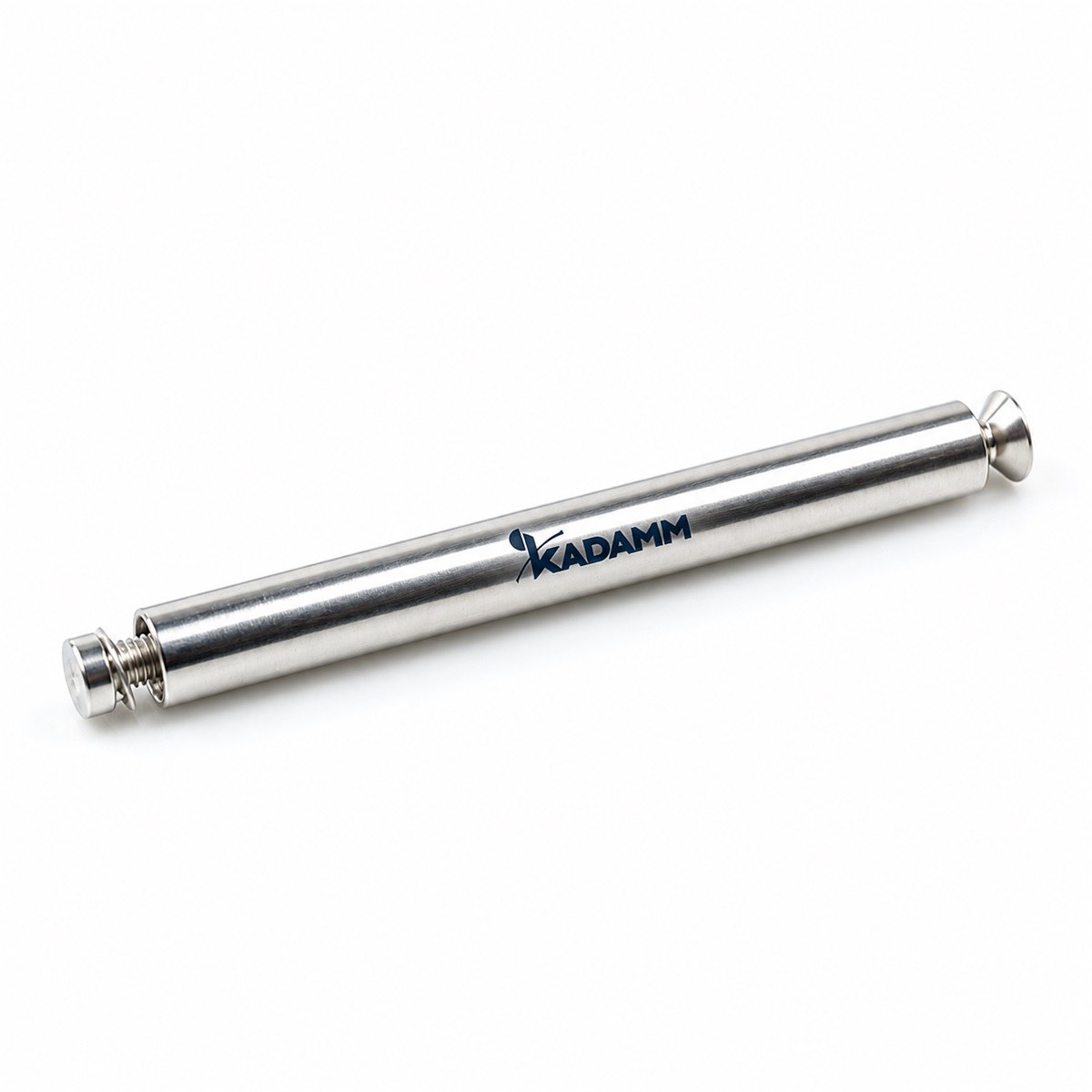

KADAMM ШК-С — резьбовые стойки (удлинители шпилек) для набора держателей фидера на расстоянии от опоры: длина 150–400 мм. Исполнений в серии — 11.
Стойка навинчивается на шпильку или крепится винтом и выносит держатели от опоры, оставляя зазор под соседние трассы.
Исполнения серии KADAMM ШК-С различаются диаметром, длиной и типом резьбы на концах — см. таблицу исполнений.
Материал — нержавеющая сталь AISI 304.
Конструкция
| Параметр | Значение |
|---|---|
| Материал | нержавеющая сталь AISI 304 |
| Цвет | натуральный |
| Резьба | M8 – 1,25×16 мм (у части исполнений) |
| Внутренняя резьба стойки | M8 – 1,25×16 мм (у части исполнений) |
| Винт с потайной головкой | M8 – 1,25×16 мм (у части исполнений) |
| Винт с внутренним шестигранником | M8 – 1,25×14 мм (у части исполнений) |
| Шайба рифлёная | M8 (у части исполнений) |
Размеры
| Параметр | Значение |
|---|---|
| Наружный диаметр стойки | 10,0 мм / 16,0 мм (по исполнению) |
| Длина стойки | по исполнению |
| Артикул | Исполнение | Масса брутто, кг |
|---|---|---|
| KADAMM ШК-С-10-150-ВВК | Стойка резьбовая Ø10 × 150 мм, резьба внутренняя с двух сторон, с крепежом M8 | 0,066 |
| KADAMM ШК-С-10-200-ВВК | Стойка резьбовая Ø10 × 200 мм, резьба внутренняя с двух сторон, с крепежом M8 | 0,076 |
| KADAMM ШК-С-10-300-ВВК | Стойка резьбовая Ø10 × 300 мм, резьба внутренняя с двух сторон, с крепежом M8 | 0,115 |
| KADAMM ШК-С-10-400-ВВК | Стойка резьбовая Ø10 × 400 мм, резьба внутренняя с двух сторон, с крепежом M8 | 0,117 |
| KADAMM ШК-С-16-150-ВВК | Стойка резьбовая Ø16 × 150 мм, резьба внутренняя с двух сторон, с крепежом M8 | 0,112 |
| KADAMM ШК-С-16-150-НВ | Стойка резьбовая Ø16 × 150 мм, резьба наружная и внутренняя | 0,09 |
| KADAMM ШК-С-16-200-НВ | Стойка резьбовая Ø16 × 200 мм, резьба наружная и внутренняя | 0,132 |
| KADAMM ШК-С-16-300-ВВК | Стойка резьбовая Ø16 × 300 мм, резьба внутренняя с двух сторон, с крепежом M8 | 0,21 |
| KADAMM ШК-С-16-300-НВ | Стойка резьбовая Ø16 × 300 мм, резьба наружная и внутренняя | 0,19 |
| KADAMM ШК-С-16-400-ВВК | Стойка резьбовая Ø16 × 400 мм, резьба внутренняя с двух сторон, с крепежом M8 | 0,270 |
| KADAMM ШК-С-16-400-НВ | Стойка резьбовая Ø16 × 400 мм, резьба наружная и внутренняя | 0,25 |
KADAMM ШК-С применяют при сборке многоярусных креплений фидера на опорах и кабельных лестницах.
Стойка (с крепежом — у исполнений с буквой К); паспорт изделия.
Размерами и материалом — сводка в таблице «Исполнения серии»; артикул исполнения указывайте в заявке полностью.
Гарантия на KADAMM ШК-С — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер подберёт исполнение под ваш кабель и опору; доставка по России, сроки — у менеджера.
Поставляем Стойки резьбовые KADAMM ШК-С — длина 150–400 мм под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
