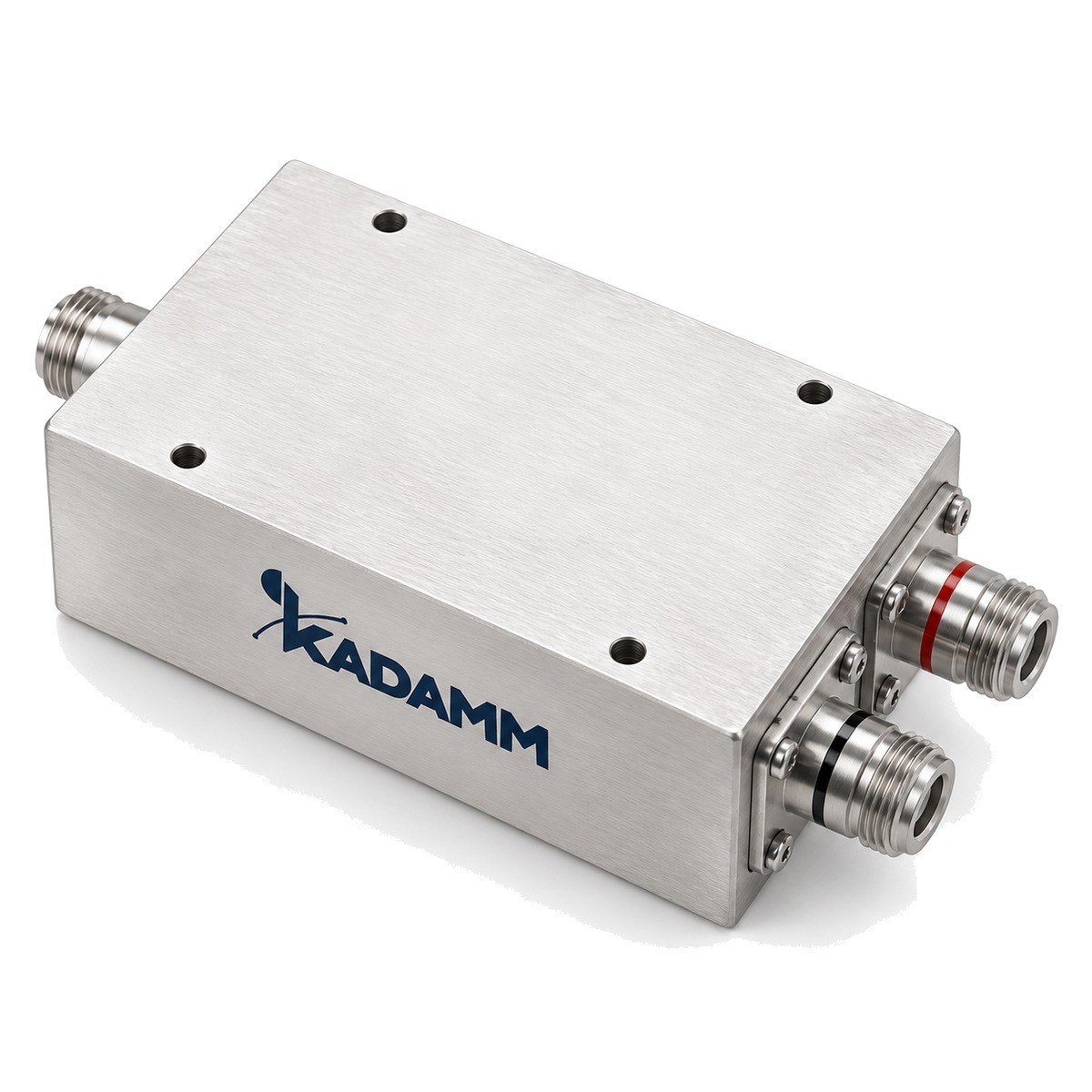

Симметрирующие устройства (балуны) СВЧ KADAMM СУ

Симметрирующие устройства (балуны) СВЧ: 8 моделей, диапазон 100 кГц – 110 ГГц. Преобразование несимметричного сигнала в симметричный и обратно.

KADAMM СУ
100 кГц – 110 ГГц
Диапазон частот
8
Моделей в серии
по таблице исполнений
Соединитель

Описание

Серия KADAMM СУ — 8 моделей в диапазоне 100 кГц – 110 ГГц. Модели различаются: частоты, потери, разбаланс амплитуды, разбаланс фазы, подавление синфазной составляющей.

Балун (симметрирующее устройство) — трансформатор, который согласует несимметричную линию (коаксиальную) с симметричной нагрузкой и одновременно преобразует сопротивление. Применяется для питания симметричных антенн, подключения дифференциальных входов к коаксиальному тракту и в измерительных схемах.

В серии KADAMM СУ — 8 моделей с рабочим диапазоном 100 кГц – 110 ГГц; параметры — в таблице исполнений.

Симметрирующее устройство (балун) преобразует несимметричный сигнал коаксиальной линии в симметричный — два сигнала равной амплитуды с противоположной фазой — и обратно. Балуны нужны для подключения дифференциальных входов и выходов (АЦП, ЦАП, дифференциальных усилителей, симметричных антенн) к коаксиальному тракту и прибору.

Узлы цепей питания и согласования коаксиального тракта.

Симметрирующее устройство переводит сигнал из симметричной линии в несимметричную.

По таблице исполнений KADAMM СУ: вносимое ослабление от 6 до 11,5 дБ (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Устройство и принцип работы

Широкополосные балуны, как правило, строят на линиях передачи и трансформаторах на ферритовых сердечниках для нижних частот и на распределённых линиях для верхних; сочетание позволяет перекрыть широкий диапазон. Несимметричный вход и два симметричных выхода выведены на коаксиальные соединители.

Сигнал делится на две ветви, в одной из которых фаза инвертируется. Качество балуна определяют разбаланс амплитуды и фазы между выходами и подавление синфазной составляющей: идеальный балун передаёт только противофазный сигнал и не пропускает синфазную помеху.

Ключевые особенности

Диапазон 100 кГц – 110 ГГцСерия KADAMM СУ перекрывает диапазоны IEEE L, S, C, X, Ku, K, Ka, V, W.
8 моделей в серииРазличаются: частоты, потери, разбаланс амплитуды, разбаланс фазы, подавление синфазной составляющей.
Входная мощность1 Вт у всех моделей серии KADAMM СУ.
Широкий диапазонМодели перекрывают 100 кГц – 110 ГГц.
Баланс выходовРазбаланс амплитуды и фазы — в таблице исполнений.
Малые потериВносимые потери каждой модели указаны в таблице.
Коаксиальные соединителиСоединители по таблице исполнений.

Серия в цифрах

ПараметрПо серии
Моделей в серии8
Диапазон частот серии100 кГц – 110 ГГц
Вносимые потери6–11,5 дБ
Разбаланс амплитуды1–1,2 дБ
Разбаланс фазы, °5–10 °
Подавление синфазной составляющей20–28 дБ
КСВН, типовое1,25–1,5 типовое
Групповое время запаздывания, пс, тип.286–294 пс

Чем отличается от других исполнений

Мост на сто восемьдесят градусовТоже даёт противофазные выходы, но имеет развязанный четвёртый вывод и обычно более узкую полосу.
Делитель мощностиДелит сигнал на синфазные выходы; для дифференциальных схем не подходит.
Трансформатор без симметрированияСогласует сопротивления, но не формирует противофазную пару.

Исполнения серии

АртикулЧастоты, ГГцПотери, дБРазбаланс амплитуды, дБРазбаланс фазы, °Подавление синфазной составляющей, дБКСВН, типовоеГрупповое время запаздывания, пс, тип.
KADAMM СУ-10/1100000,01–11011,5±1,1±8,0271,5-
KADAMM СУ-10/265000,01–26,510,2±1,0±5,0281,25294±4,0
KADAMM СУ-10/400000,01–4010,4±1,0±6,0281,3292±5,0
KADAMM СУ-10/500000,01–5010,6±1,0±6,0281,3290±5,0
KADAMM СУ-10/670000,01–6710,8±1,0±6,5281,4286±5,0
KADAMM СУ-10/900000,01–9011±1,0±7,027,51,45-
KADAMM СУ-100K/670000,0001–6710,8±1,0±6,5281,4286±5,0
KADAMM СУ-500K/60000,0005–66±1,2±10,0201,5—

Предельные значения: потери — не более; разбаланс амплитуды — не более; разбаланс фазы — не более; подавление синфазной составляющей — не менее. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.

Общие характеристики серии

ПараметрЗначение
Входная мощность, Вт1

Как читать параметры

ПараметрЧто означает
Диапазон частот, ГГцПолоса, в которой нормированы разбаланс и потери. В серии: 0–110 ГГц.
Вносимые потери, дБПотери сверх идеального деления. В серии: 6–11,5 дБ.
Разбаланс амплитуды, дБРазница уровней выходов. В серии: 1–1,2 дБ.
Разбаланс фазы, °Отклонение разности фаз выходов от противофазы. В серии: 5–10 °.
Подавление синфазной составляющей, дБНасколько балун ослабляет синфазную составляющую. В серии: 20–28 дБ.
КСВН, типовоеСогласование выводов. В серии: 1,25–1,5 типовое.
Групповое время запаздывания, пс, тип.Задержка сигнала; важна для импульсных и широкополосных измерений. В серии: 286–294 пс.

Как подобрать

АртикулВ заявке указывают полный артикул строки таблицы исполнений.

Выбор внутри серии KADAMM СУ: вносимые потери, дБ — от 6 у KADAMM СУ-500K/6000 до 11,5 у KADAMM СУ-10/110000; разбаланс амплитуды, дБ — от ±1,0 у KADAMM СУ-100K/67000 до ±1,2 у KADAMM СУ-500K/6000; разбаланс фазы, ° — от ±5,0 у KADAMM СУ-10/26500 до ±10,0 у KADAMM СУ-500K/6000.

  1. Диапазон частот — с перекрытием полосы сигнала, включая нижние частоты, если нужны импульсы.
  2. Разбаланс амплитуды и фазы — по требованиям дифференциальной схемы.
  3. Подавление синфазной составляющей — при наличии синфазных помех.
  4. Мощность — по уровню сигнала.

Монтаж и эксплуатация

Кабели к симметричным выходам делают одинаковой длины и одного типа, иначе разбаланс фазы растёт. Балун подключают ближе к дифференциальному устройству.

Применение

Питание активных узлов по коаксиальному кабелю, защита входов приборов, согласование трактов.

Испытания АЦП и ЦАППодача сигнала на дифференциальные входы и снятие с выходов.
Дифференциальные усилителиИзмерения дифференциальных схем на несимметричных приборах.
Симметричные антенныПитание диполей от коаксиального кабеля.
Высокоскоростные линииИзмерения дифференциальных линий передачи данных.

Комплект поставки

Комплект поставки модели серии KADAMM СУ: балун, паспорт изделия.

Нормативная база и термины

✓
ГОСТ 23221-78 — модули СВЧ, блоки СВЧ: термины, определения и буквенные обозначения
✓
ГОСТ 20265-83 — соединители радиочастотные коаксиальные
✓
ГОСТ 13317-89 — элементы соединения СВЧ-трактов; КСВН

Смотрите также

Вопросы и ответы

По строке таблицы исполнений — полным артикулом.

Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.

Устройство перехода между несимметричной и симметричной линиями (от англ. balanced-unbalanced).

Разность длин даёт разность фаз, которая прибавляется к разбалансу балуна.

Да, он взаимный.

Для импульсных измерений важно знать задержку и её постоянство в полосе.

Серия KADAMM СУ перекрывает 100 кГц – 110 ГГц: KADAMM СУ-100K/67000 — 0,0001–67; KADAMM СУ-500K/6000 — 0,0005–6; KADAMM СУ-10/26500 — 0,01–26,5; KADAMM СУ-10/40000 — 0,01–40; KADAMM СУ-10/50000 — 0,01–50; KADAMM СУ-10/67000 — 0,01–67; KADAMM СУ-10/90000 — 0,01–90; KADAMM СУ-10/110000 — 0,01–110.

У всех 8 моделей серии KADAMM СУ: Входная мощность, Вт — 1.
