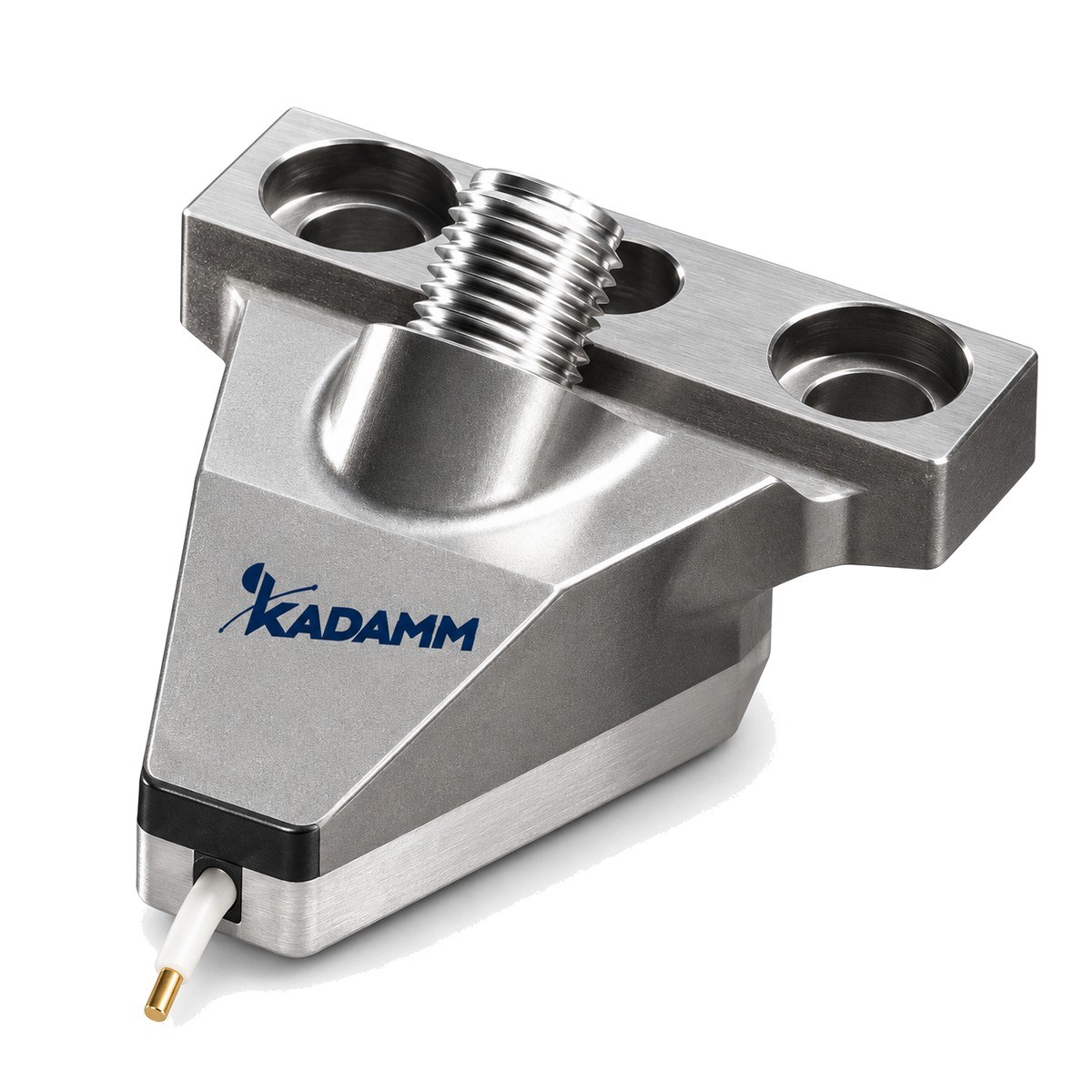

Зонды СВЧ измерительные (для пластин) KADAMM ЗИ

Зонды СВЧ измерительные (для пластин): 24 модели. Зонды для измерений на пластине: конфигурация и шаг контактов — в таблице.

KADAMM ЗИ
до 67 ГГц
Диапазон частот
24
Моделей в серии
1,85 мм
Соединитель

Описание

Серия KADAMM ЗИ — 24 модели в диапазоне до 67 ГГц, соединители 1,85 мм, 2,4 мм, 2,92 мм. Модели различаются: частоты, мощность, потери, КСВН, шаг зонда.

СВЧ-зонд — измерительный компонент, через который прибор подключается к контактным площадкам кристалла, пластины или микросборки без корпуса. Конфигурация контактов (GSG и др.) и шаг выбираются под топологию площадок.

В серии KADAMM ЗИ — 24 модели; диапазон частот, конфигурация, шаг и размер наконечника — в таблице.

СВЧ-зонд подключает измерительный прибор — анализатор цепей, генератор, анализатор спектра — к контактным площадкам кристалла, пластины или микросборки без корпуса. Им измеряют транзисторы, микросхемы и пассивные структуры прямо на пластине, до резки и корпусирования.

Без калибровки анализатор цепей измеряет не только испытуемое устройство, но и собственные кабели и переходы. Набор мер позволяет вычесть их влияние.

Эталонные отражения — короткозамкнутая, разомкнутая и согласованная меры — подключают к концу измерительного кабеля, и прибор рассчитывает поправки; после этого результат относится к торцу соединителя устройства. Зонды решают ту же задачу для измерений поля возле антенны и на кристаллах.

По таблице исполнений KADAMM ЗИ: вносимое ослабление от 0,8 до 1,4 дБ; КСВН от 1,45 до 1,5; допустимая мощность от 4 до 6 Вт (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Устройство и принцип работы

Зонд состоит из коаксиального соединителя, переходящего в миниатюрную копланарную линию, и наконечника из нескольких контактных игл. Конфигурация GSG («земля — сигнал — земля») повторяет копланарную линию на кристалле. Шаг — расстояние между иглами — и размер наконечника выбирают под топологию площадок. Корпус зонда крепится к позиционеру зондовой станции под заданным углом.

Сигнал проходит от соединителя до кончиков игл по линии с постоянным волновым сопротивлением, без разрывов, поэтому зонд вносит малые и стабильные потери и отражения. Остаточное влияние зонда исключают калибровкой на калибровочной подложке: плоскость измерения переносится на кончики игл.

Ключевые особенности

Диапазон до 67 ГГцСерия KADAMM ЗИ перекрывает диапазоны IEEE L, S, C, X, Ku, K, Ka, V.
24 модели в серииРазличаются: частоты, мощность, потери, КСВН, шаг зонда.
ИсполнениеGSG у всех моделей серии KADAMM ЗИ.
Способ монтажа45° у всех моделей серии KADAMM ЗИ.
КонфигурацияКонфигурация контактов — для каждой модели.
ШагШаг контактов под топологию площадок.
Малый КСВНЗначение — в таблице.
РесурсДолговечные наконечники для многократных касаний.

Серия в цифрах

ПараметрПо серии
Моделей в серии24
Диапазон частот сериидо 67 ГГц
Мощность4–6 Вт
Вносимые потери0,8–1,4 дБ
КСВН1,45–1,5
Соединитель1,85 мм; 2,4 мм; 2,92 мм
Шаг зонда, мкм100–250 мкм
Размер наконечника, мкм25; 50

Чем отличается от других исполнений

Измерения в корпусе на оснасткеОснастка вносит собственные паразитные параметры; зонд позволяет измерить кристалл до корпуса.
Зонды разной конфигурацииGSG — для симметричной копланарной линии; другие конфигурации — под иную топологию площадок.
Зонды разного шагаМалый шаг — для компактных площадок и высоких частот; больший шаг прочнее и проще в позиционировании.

Исполнения серии

АртикулЧастоты, ГГцМощность, ВтПотери, дБКСВНСоединительШаг зонда, мкмРазмер наконечника, мкм
KADAMM ЗИ-40-GSG-100-25-45-C0–4060,81,452,92 мм10025
KADAMM ЗИ-40-GSG-100-50-45-C0–4060,81,452,92 мм10050
KADAMM ЗИ-40-GSG-150-25-45-C0–4060,81,452,92 мм15025
KADAMM ЗИ-40-GSG-150-50-45-C0–4060,81,452,92 мм15050
KADAMM ЗИ-40-GSG-200-25-45-C0–4060,81,452,92 мм20025
KADAMM ЗИ-40-GSG-200-50-45-C0–4060,81,452,92 мм20050
KADAMM ЗИ-40-GSG-250-25-45-C0–4060,81,452,92 мм25025
KADAMM ЗИ-40-GSG-250-50-45-C0–4060,81,452,92 мм25050
KADAMM ЗИ-50-GSG-100-25-45-C0–5051,21,52,4 мм10025
KADAMM ЗИ-50-GSG-100-50-45-C0–5051,21,52,4 мм10050
KADAMM ЗИ-50-GSG-150-25-45-C0–5051,21,52,4 мм15025
KADAMM ЗИ-50-GSG-150-50-45-C0–5051,21,52,4 мм15050
KADAMM ЗИ-50-GSG-200-25-45-C0–5051,21,52,4 мм20025
KADAMM ЗИ-50-GSG-200-50-45-C0–5051,21,52,4 мм20050
KADAMM ЗИ-50-GSG-250-25-45-C0–5051,21,52,4 мм25025
KADAMM ЗИ-50-GSG-250-50-45-C0–5051,21,52,4 мм25050
KADAMM ЗИ-67-GSG-100-25-45-C0–6741,41,51,85 мм10025
KADAMM ЗИ-67-GSG-100-50-45-C0–6741,41,51,85 мм10050
KADAMM ЗИ-67-GSG-150-25-45-C0–6741,41,51,85 мм15025
KADAMM ЗИ-67-GSG-150-50-45-C0–6741,41,51,85 мм15050
KADAMM ЗИ-67-GSG-200-25-45-C0–6741,41,51,85 мм20025
KADAMM ЗИ-67-GSG-200-50-45-C0–6741,41,51,85 мм20050
KADAMM ЗИ-67-GSG-250-25-45-C0–6741,41,51,85 мм25025
KADAMM ЗИ-67-GSG-250-50-45-C0–6741,41,51,85 мм25050

Предельные значения: потери — не более; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.

Общие характеристики серии

ПараметрЗначение
ИсполнениеGSG
Способ монтажа45°
Материалбериллиевая бронза

Как читать параметры

ПараметрЧто означает
Диапазон частот, ГГцВерхняя частота, до которой нормированы потери и согласование. В серии: 0–67 ГГц.
Шаг зонда, мкмРасстояние между иглами; должно совпадать с шагом площадок. В серии: 100–250 мкм.
Размер наконечника, мкмРазмер контактного кончика; должен помещаться на площадке. В серии: 25; 50.
Вносимые потери, дБПотери зонда; учитываются калибровкой. В серии: 0,8–1,4 дБ.
КСВНСогласование тракта зонда. В серии: 1,45–1,5.
СоединительТип соединителя; его верхняя частота должна перекрывать диапазон зонда. В серии: 1,85 мм; 2,4 мм; 2,92 мм.
Мощность, ВтДопустимая мощность через зонд. В серии: 4–6 Вт.

Как подобрать

Тип соединителяМеры набора должны иметь тот же тип и род соединителя, что порты измеряемого узла.
АртикулВ заявке указывают полный артикул строки таблицы исполнений.

Выбор внутри серии KADAMM ЗИ: мощность, Вт — от 6 у KADAMM ЗИ-40-GSG-250-50-45-C до 4 у KADAMM ЗИ-67-GSG-100-25-45-C; вносимые потери, дБ — от 0,8 у KADAMM ЗИ-40-GSG-100-25-45-C до 1,4 у KADAMM ЗИ-67-GSG-250-50-45-C; КСВН — от 1,45 у KADAMM ЗИ-40-GSG-100-25-45-C до 1,5 у KADAMM ЗИ-50-GSG-250-50-45-C.

  1. Конфигурация (GSG и др.) — по топологии площадок кристалла.
  2. Шаг и размер наконечника — по шагу и размеру площадок.
  3. Диапазон частот и соединитель — по прибору и измерениям.
  4. Способ монтажа — под позиционер вашей зондовой станции.
  5. Мощность — если зонд используется для подачи мощности на кристалл.

Монтаж и эксплуатация

Зонд устанавливают на позиционер и выставляют по плоскостности контактов на калибровочной подложке. Посадку выполняют с минимально необходимым перемещением после касания; кончики игл берегут от ударов и регулярно очищают. После замены или переустановки зонда калибровку повторяют.

Применение

Калибровка анализаторов цепей, измерения S-параметров, сканеры ближнего поля, измерения на пластинах.

Производство микросхемИзмерения на пластине до резки.
Разработка транзисторов и МИСОпределение параметров рассеяния и моделей элементов.
Научные исследованияХарактеристика новых материалов и структур на СВЧ.

Комплект поставки

Комплект поставки модели серии KADAMM ЗИ: зонд, паспорт изделия.

Нормативная база и термины

✓
ГОСТ 20265-83 — соединители радиочастотные коаксиальные: присоединительные размеры, обозначение вилки и розетки; соединители серии KADAMM ЗИ — 1,85 мм, 2,4 мм, 2,92 мм
✓
ГОСТ 13317-89 — элементы соединения СВЧ-трактов; КСВН — коэффициент стоячей волны по напряжению
✓
ГОСТ 15094-69 — классификатор радиоизмерительных приборов и устройств коаксиальных и волноводных трактов
✓
ГОСТ 18238-72 — линии передачи сверхвысоких частот: термины и определения

Смотрите также

Вопросы и ответы

По строке таблицы исполнений — полным артикулом.

Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.

Земля — сигнал — земля: три иглы, повторяющие копланарную линию.

Да, на калибровочной подложке: она переносит плоскость измерения на кончики игл.

По шагу контактных площадок вашего кристалла.

Ресурс зависит от материала наконечника, режима посадки и чистоты площадок; соблюдайте рекомендации по ходу после касания.

Серия KADAMM ЗИ перекрывает до 67 ГГц: KADAMM ЗИ-67-GSG-100-25-45-C — 0–67; KADAMM ЗИ-67-GSG-100-50-45-C — 0–67; KADAMM ЗИ-67-GSG-150-25-45-C — 0–67; KADAMM ЗИ-67-GSG-150-50-45-C — 0–67; KADAMM ЗИ-67-GSG-200-25-45-C — 0–67; KADAMM ЗИ-67-GSG-200-50-45-C — 0–67; KADAMM ЗИ-67-GSG-250-25-45-C — 0–67; KADAMM ЗИ-67-GSG-250-50-45-C — 0–67; ещё 16 в таблице исполнений.

Соединители серии KADAMM ЗИ — 1,85 мм, 2,4 мм, 2,92 мм; по моделям: KADAMM ЗИ-67-GSG-100-25-45-C — 1,85 мм; KADAMM ЗИ-67-GSG-100-50-45-C — 1,85 мм; KADAMM ЗИ-67-GSG-150-25-45-C — 1,85 мм; KADAMM ЗИ-67-GSG-150-50-45-C — 1,85 мм; KADAMM ЗИ-67-GSG-200-25-45-C — 1,85 мм; KADAMM ЗИ-67-GSG-200-50-45-C — 1,85 мм; ещё 18 в таблице исполнений.

У всех 24 моделей серии KADAMM ЗИ: Исполнение — GSG; Способ монтажа — 45°; Материал — бериллиевая бронза.
