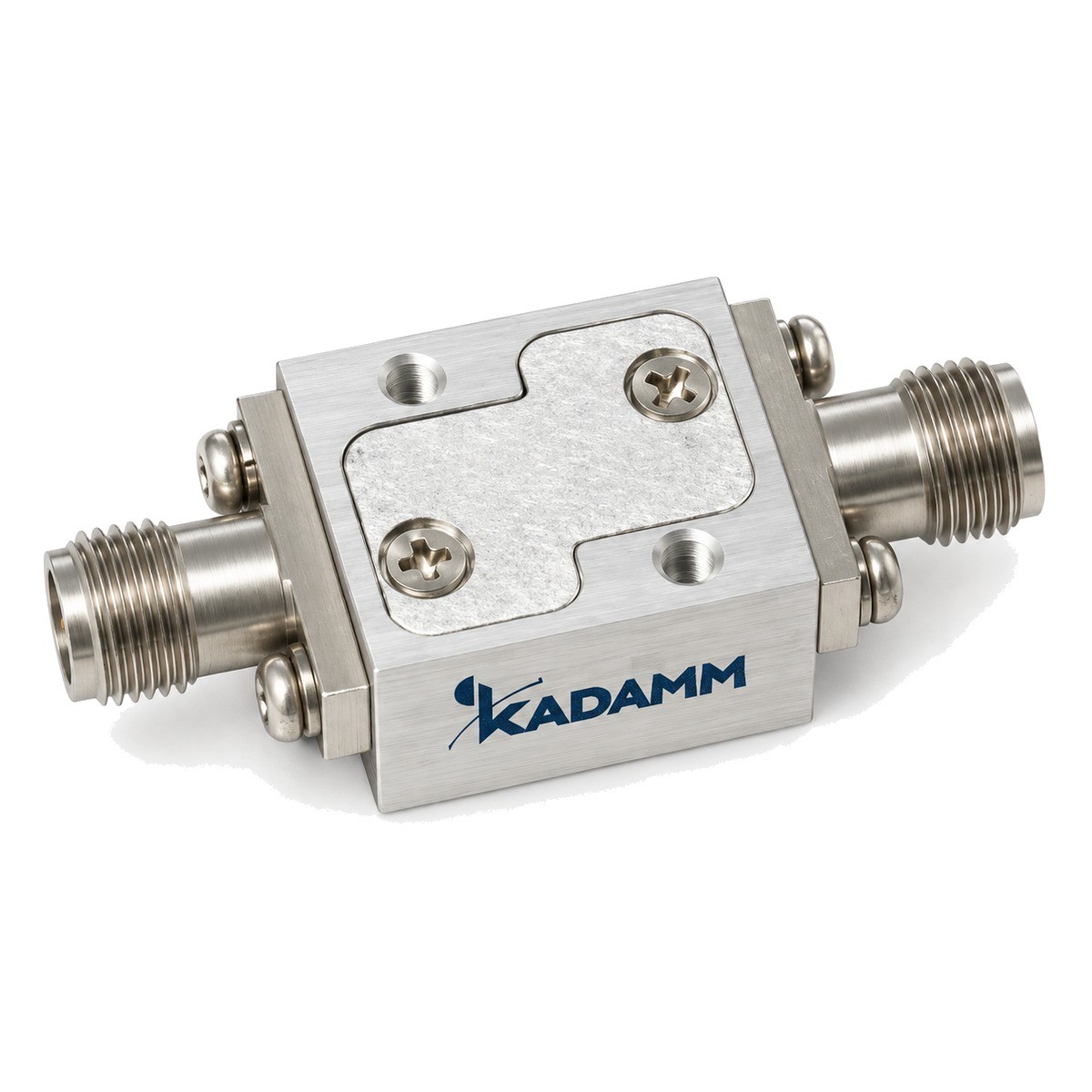

Эквалайзеры СВЧ (корректоры АЧХ) KADAMM КАЧ
Эквалайзеры СВЧ (корректоры АЧХ): 24 модели, диапазон до 40 ГГц. Компенсация спада АЧХ в широкополосных трактах.
Описание
Эквалайзер (корректор АЧХ) компенсирует отрицательный наклон частотной характеристики тракта. В отличие от обычного аттенюатора с ровной АЧХ, его вносимые потери линейно уменьшаются с ростом частоты с заданным наклоном — так выравнивается суммарная характеристика кабелей и усилителей.
В серии KADAMM КАЧ — 24 модели; величина коррекции и параметры — в таблице.
Ключевые особенности
Исполнения серии
| Артикул | Частоты, ГГц | Потери, дБ | Соединитель | Габариты, мм | Равновесное значение, дБ | КСВН, типовое |
|---|---|---|---|---|---|---|
| KADAMM КАЧ-0/3000-S-1 | DC-3 | 1,5 | SMA | 16×20×10 | 1 | 1,04 |
| KADAMM КАЧ-1000/1600-S-2 | 1-1,6 | 1 | SMA | - | 2 | 1,6 |
| KADAMM КАЧ-1000/2000-S-3 | 1-2 | 1 | SMA | - | 3 | 1,5 |
| KADAMM КАЧ-1000/4000-S-4 | 1-4 | 1 | SMA | - | 4 | 1,6 |
| KADAMM КАЧ-1000/6000-S-10 | 1-6 | 2 | SMA | - | 10 | 2 |
| KADAMM КАЧ-18000/40000-K-2 | 18-40 | 3 | 2,92 мм | - | 2 | 2 |
| KADAMM КАЧ-18000/40000-K-4 | 18-40 | 3 | 2,92 мм | - | 4 | 2 |
| KADAMM КАЧ-18000/40000-K-6 | 18-40 | 3 | 2,92 мм | - | 6 | 2 |
| KADAMM КАЧ-2000/18000-S-10 | 2-18 | 3 | SMA | - | 10 | 2 |
| KADAMM КАЧ-2000/18000-S-8 | 2-18 | 2 | SMA | - | 8 | 1,8 |
| KADAMM КАЧ-2000/4000-S-6 | 2-4 | 2 | SMA | - | 6 | 1,6 |
| KADAMM КАЧ-2000/6000-S-3 | 2-6 | 1 | SMA | - | 3 | 1,6 |
| KADAMM КАЧ-3000/6000-S-3 | 3-6 | 1 | SMA | - | 3 | 1,6 |
| KADAMM КАЧ-4000/8000-S-4 | 4-8 | 2 | SMA | - | 4 | 1,8 |
| KADAMM КАЧ-500/20000-S-12 | 0,5-20 | 2 | SMA | - | 12 | 1,8 |
| KADAMM КАЧ-500/8000-S-6 | 0,5-8 | 1,5 | SMA | - | 6 | 1,5 |
| KADAMM КАЧ-5000/15000-S-4 | 5-15 | 2 | SMA | - | 4 | 1,8 |
| KADAMM КАЧ-6000/18000-S-15 | 6-18 | 3 | SMA | 30×20×10 | 15 | 1,6 |
| KADAMM КАЧ-6000/18000-S-3 | 6-18 | 2 | SMA | - | 3 | 1,8 |
| KADAMM КАЧ-700/1300-S-3,5 | 0,7-1,3 | 1 | SMA | 26×20×12 | 3,5 | 1,6 |
| KADAMM КАЧ-750/18000-S-25 | 0,75-18 | 8,5 | SMA | 20×16,8×10 | 25 | 2 |
| KADAMM КАЧ-7500/18000-S-25 | 7,5-18 | 8,5 | SMA | 20×16,8×10 | 25 | 2 |
| KADAMM КАЧ-8000/18000-S-19,5 | 8-18 | 4 | SMA | 30×20×12 | 19,5 | 1,8 |
| KADAMM КАЧ-8000/18000-S-4 | 8-18 | 2 | SMA | - | 4 | 1,8 |
Предельные значения: потери — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Как выбрать модель
Оцените спад АЧХ тракта в рабочем диапазоне и выберите эквалайзер с близкой величиной коррекции.
Применение
Комплект поставки
- эквалайзер
- паспорт изделия
Нормативная база и термины
Смотрите также
Вопросы и ответы
Ослабление аттенюатора не зависит от частоты; эквалайзер ослабляет низкие частоты сильнее высоких.
Производитель — КАДАММ (KADAMM). Термины параметров — по ГОСТ 23221-78 и ГОСТ 20265-83. Характеристики могут быть изменены без уведомления.
