Цену и сроки подтвердит менеджер.
Фазовращатели, управляемые напряжением: 1 модель. Регулировка фазы сигнала вручную, кодом или напряжением.

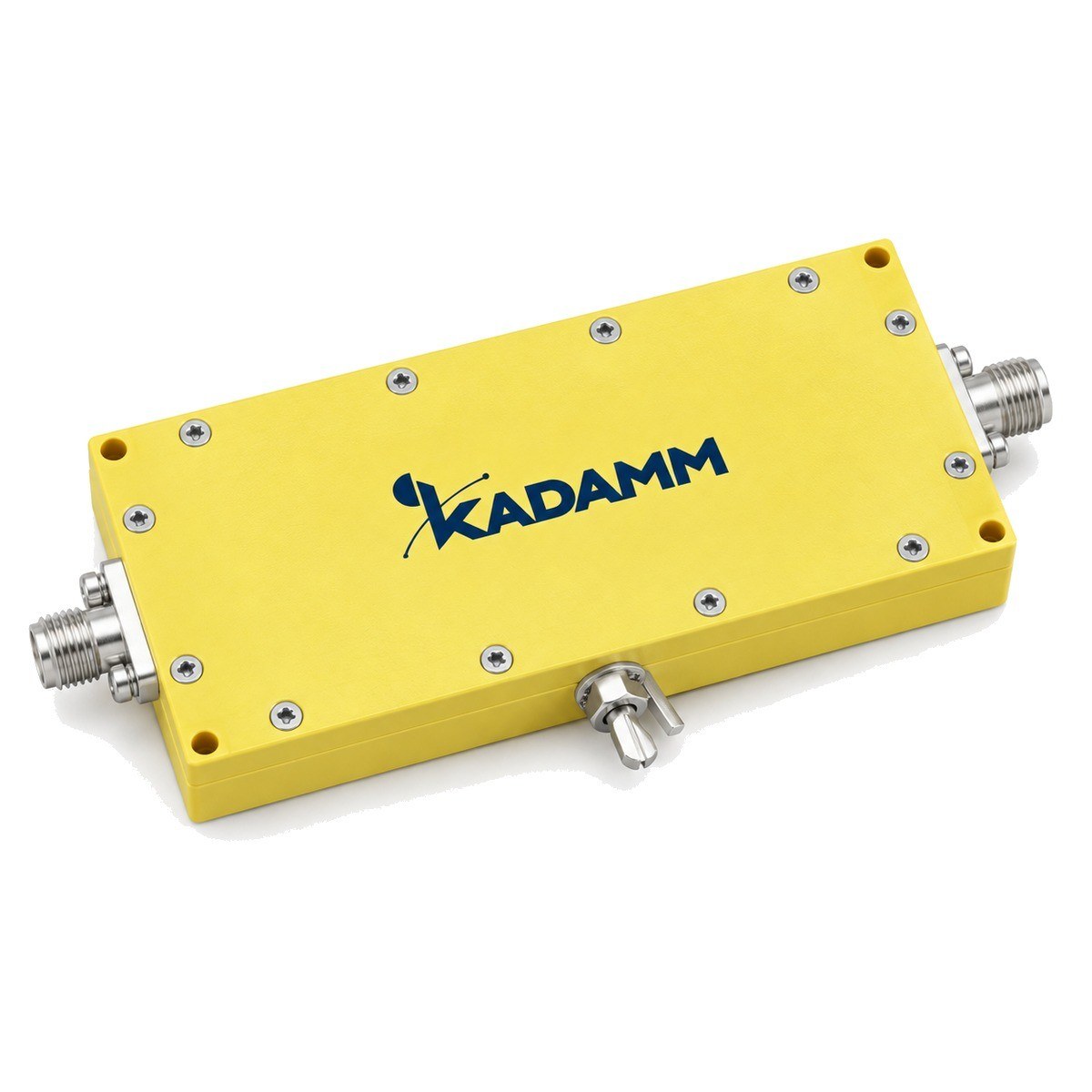

Серия KADAMM ФВН-360-250-500 — 1 модель в диапазоне 250 МГц – 500 МГц.
В серии KADAMM ФВН-360-250-500 — 1 модель; диапазон регулировки фазы, потери и КСВН — в таблице.
Фазовращатель меняет фазу сигнала, почти не изменяя его амплитуду; управление — ручное, цифровым кодом или напряжением.
Фазовращатель, управляемый напряжением. Эта серия — не волноводный узел, а электронный фазовращатель для дециметрового диапазона, где тракты строят на кабеле. Фаза задаётся управляющим напряжением и может перестраиваться в пределах полного оборота, указанного в обозначении серии и таблице. Механических частей нет: сдвиг фазы создают управляемые реактивные элементы — как правило, варикапы, ёмкость которых меняется с напряжением, — включённые в фазосдвигающую цепь. Поэтому фаза меняется плавно и быстро, а управлять ею можно от цифро-аналогового преобразователя или системы автоподстройки. Электронная перестройка имеет свою цену: вносимые потери и их изменение по диапазону больше, чем у пассивного волноводного фазовращателя, а зависимость фазы от напряжения нелинейна. В таблице приведены неравномерность фазы, потери, КСВН и допустимая мощность на входе — она ограничена нелинейностью управляющих элементов. Такие фазовращатели применяют в фазированных решётках, системах выравнивания каналов, измерительных схемах с автоматической подстройкой фазы. Перед применением зависимость фазы от напряжения обычно калибруют на рабочей частоте. Управляющее напряжение подают от стабилизированного источника: шумы и пульсации управления переходят в фазовый шум сигнала. При работе в составе решётки фазовращатели разных каналов калибруют совместно, чтобы одинаковое напряжение давало одинаковый сдвиг фазы. Если требуется только постоянная коррекция фазы, проще и надёжнее применить фиксированный фазовращатель или отрезок кабеля нужной длины. Средняя мощность в таблице указана в дБм — так принято для электронных узлов малой мощности.
| Параметр | По серии |
|---|---|
| Моделей в серии | 1 |
| Диапазон частот серии | 250 МГц – 500 МГц |
| Артикул |
|---|
| KADAMM ФВН-360-250-500 |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0,25–0,5 |
| Вносимые потери, дБ, не более | 5 |
| КСВН, не более | 2 |
| Диапазон фазы, ° | 360 |
| Неравномерность фазы, ±°, не более | 30 |
| Средняя мощность, дБм, не более | 30 |
Фазированные антенные решётки, выравнивание фаз каналов, стенды.
Комплект поставки модели серии KADAMM ФВН-360-250-500: фазовращатель, паспорт изделия.
Диапазон 0,25–0,5 ГГц, сдвиг фазы до 360°, вносимые потери не более 5 дБ, КСВН не более 2, неравномерность фазы не более ±30°, средняя входная мощность не более 30 дБм. Зависимость фазы от управляющего напряжения нелинейная, её снимают при калибровке на рабочей частоте.
Диапазон управляющего напряжения, полоса модуляции по входу управления и время перестройки в наших данных не нормированы — уточняйте у менеджера, указав нужную частоту перестройки фазы.
Другая полоса по ТЗ — уточняйте у менеджера: укажите диапазон частот, нужный сдвиг фазы и допустимые потери. Все фазовращатели — в разделе «Фазовращатели».
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Управляющие элементы нелинейны: при большой мощности фаза начинает зависеть от уровня сигнала, появляются искажения.
Нет, её калибруют и учитывают в системе управления.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ФВН-360-250-500 — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ФВН-360-250-500 могут уточняться без уведомления.
Поставляем Фазовращатели, управляемые напряжением KADAMM ФВН-360-250-500 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Фазовращатель задаёт сдвиг фазы, не меняя частоту: на этом держатся фазированные решётки, схемы сложения мощности и балансные усилители. Разбираем, чем ручное исполнение отличается от цифрового, сколько разрядов нужно…
