22,5°4 разрядагрубо11,25°5 разрядоврешётки5,625°6 разрядовтиповой1,4°8 разрядовточный
Шаг цифрового фазовращателя по числу разрядов управления.

Зачем менять фазу

Фазовращатель задаёт сдвиг фазы сигнала, не меняя его частоты. На этом работают фазированные антенные решётки (луч поворачивают, меняя фазы в каналах), схемы сложения мощности, балансные усилители и измерительные стенды, где нужно выставить разность фаз между каналами.

Ключевые параметры: диапазон перестройки фазы (обычно до 360°), дискрет или плавность регулировки, неравномерность фазы по полосе и вносимые потери. У цифровых исполнений добавляется число разрядов и время переключения.

Три исполнения

ИсполнениеКак задаётся фазаКогда применяютСерия КАДАММ
Ручноеповорот регулировочного винта или барабананастройка стенда, разовая калибровка тракта, схемы сложенияKADAMM ФВР
Цифровоекодом по управляющему разъёму, дискретными шагамифазированные решётки, автоматизированные измеренияKADAMM ФВЦ
Управляемое напряжениеманалоговым напряжением, плавнопетли автоподстройки, модуляция фазыKADAMM ФВН-360-250-500

Что смотреть при подборе

  • Рабочая полоса. Ручные исполнения КАДАММ работают до 40 ГГц, цифровые — 400 МГц – 27 ГГц.
  • Диапазон перестройки. Полный оборот 360° нужен не всегда: для подстройки тракта хватает меньшего, и такой прибор точнее.
  • Дискрет (для цифровых). Число разрядов задаёт минимальный шаг: 6 разрядов — это 5,625°, 8 разрядов — 1,40°.
  • Неравномерность фазы по полосе — насколько фактический сдвиг отличается от установленного на краях диапазона.
  • Вносимые потери и их разброс между состояниями: в решётке важно, чтобы при смене фазы амплитуда менялась как можно меньше.

В фазированной решётке фазовращатели работают вместе с делителями: разброс фазы и амплитуды между каналами складывается. Поэтому для решёток берут исполнения с нормированной неравномерностью, а тракты делают одинаковой длины — здесь нужны фазостабильные кабельные сборки.

Серии КАДАММ

Все исполнения — в разделе фазовращатели СВЧ. Полные таблицы с диапазоном фазы, потерями и управлением — в карточках серий.

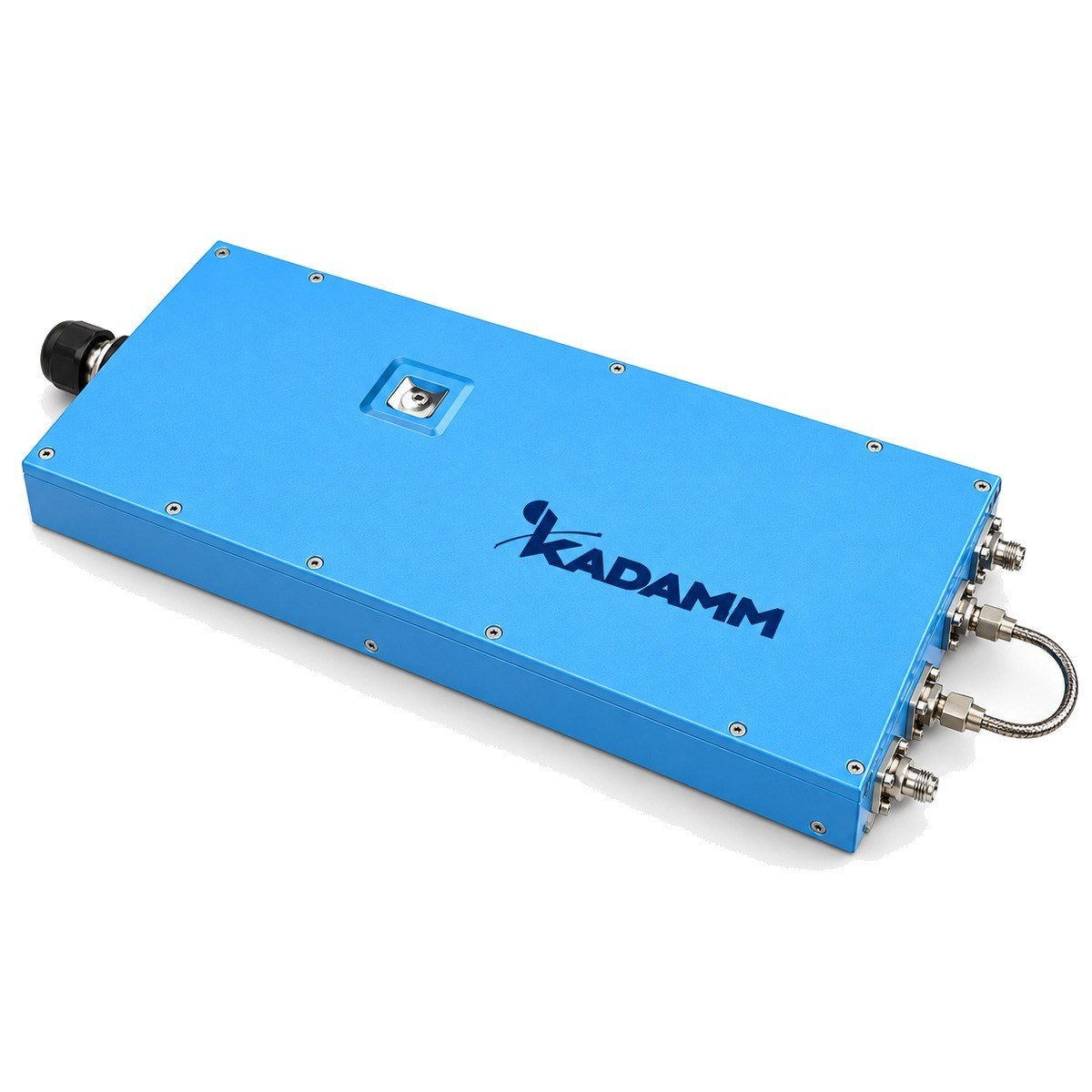

KADAMM ФВР
Фазовращатели СВЧ ручные
Ручные, до 40 ГГц, 32 моделей
Открыть карточку

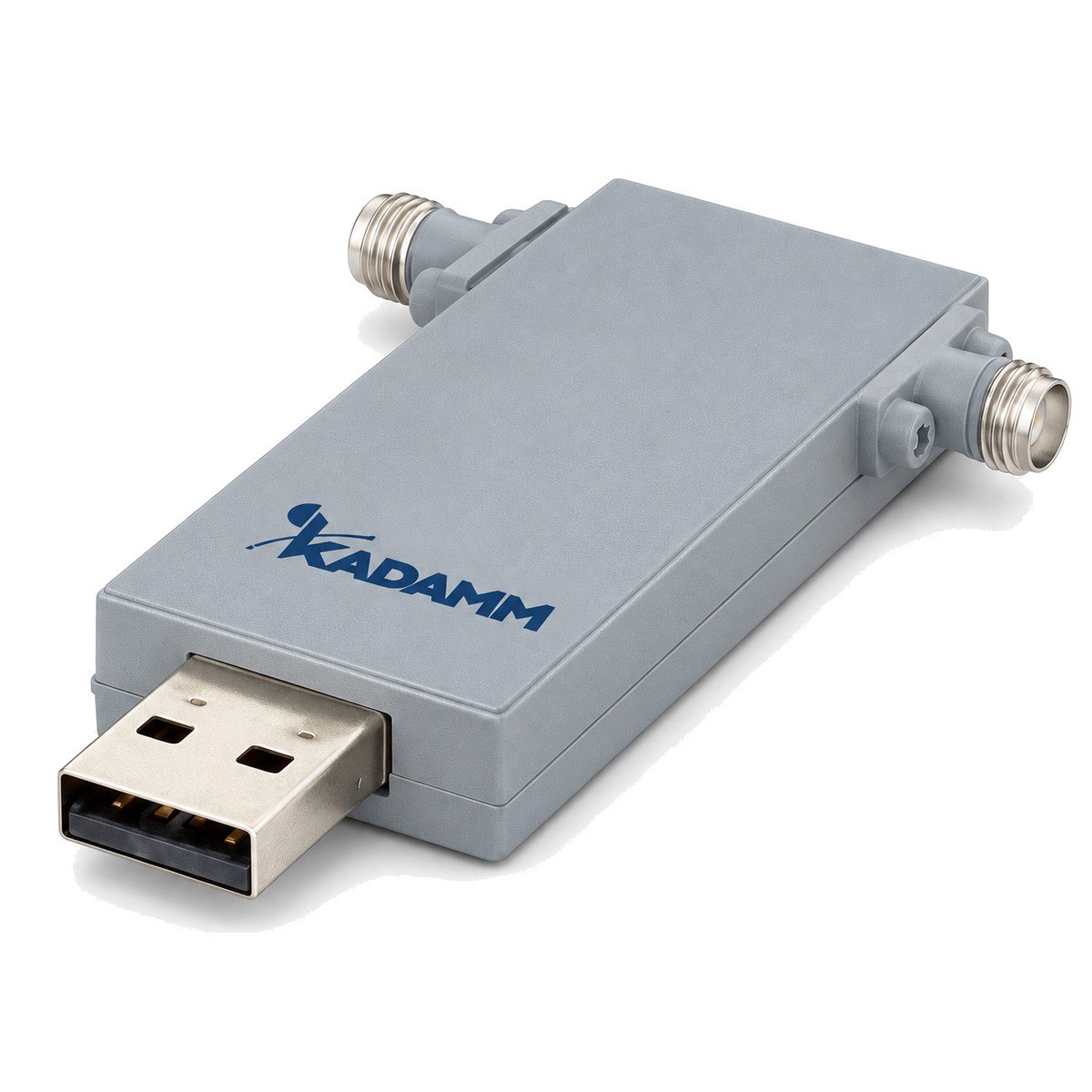

KADAMM ФВЦ
Фазовращатели СВЧ с цифровым управлением
С цифровым управлением, 400 МГц – 27 ГГц, 10 моделей
Открыть карточку

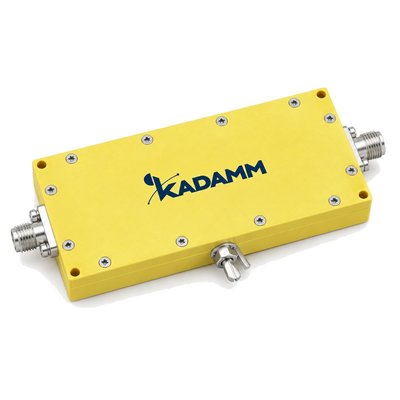

KADAMM ФВН-360-250-500
Фазовращатели, управляемые напряжением
Управляемые напряжением, 250 МГц – 500 МГц
Открыть карточку
