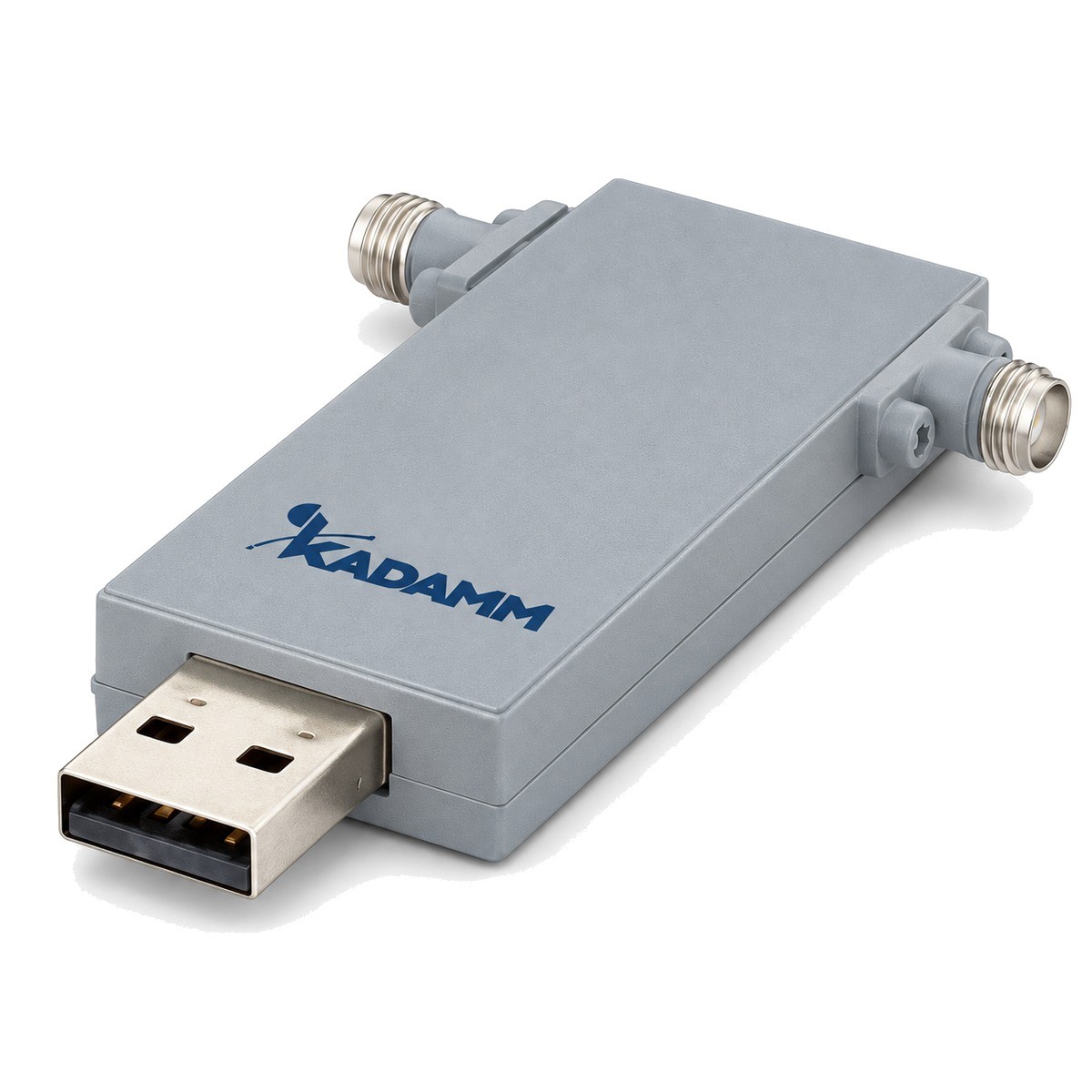

Фазовращатели СВЧ с цифровым управлением: 10 моделей. Регулировка фазы сигнала вручную, кодом или напряжением.
Состав серии KADAMM ФВЦ: 10 моделей, диапазон 400 МГц – 27 ГГц. Чем модели отличаются одна от другой: частоты, потери, КСВН, габариты, диапазон фазы.
В серии KADAMM ФВЦ — 10 моделей; диапазон регулировки фазы, потери и КСВН — в таблице.
Фазовращатель с цифровым управлением задаёт фазу сигнала двоичным кодом: каждый разряд включает секцию с фиксированным сдвигом, а их сумма даёт нужную фазу. Такие фазовращатели — ключевой элемент фазированных антенных решёток, систем формирования луча и автоматизированных фазовых измерений.
Фазовращатель меняет фазу сигнала, почти не изменяя его амплитуду; управление — ручное, цифровым кодом или напряжением.
Сводка по таблице исполнений KADAMM ФВЦ: вносимое ослабление 5–20 дБ; КСВН 2–3; точная цифра зависит от исполнения. Цифры нормируются по каждому артикулу, а не по серии в целом: смотрите строку нужной модели.
Фазовращатель состоит из последовательно включённых секций, каждая из которых сдвигает фазу на свою величину — от наибольшего разряда до наименьшего. Секции переключаются электронными ключами или, в волноводных исполнениях, переключением ферритовых или полупроводниковых элементов. Драйвер преобразует логические сигналы управления в токи и напряжения ключей.
Число разрядов определяет число состояний и шаг фазы: шаг равен полному диапазону, делённому на число состояний. Реальные секции дают сдвиг с небольшой ошибкой и немного меняют потери от состояния к состоянию; эти отклонения нормируются неравномерностью фазы.
Коаксиальные цифровые фазовращатели. Модули с коаксиальными соединителями и цифровым входом управления — для встраивания в тракты решёток и стендов с коаксиальной разводкой.
| Параметр | По серии |
|---|---|
| Моделей в серии | 10 |
| Диапазон частот серии | 400 МГц – 27 ГГц |
| Вносимые потери | 5–20 дБ |
| КСВН | 2–3 |
| Габаритные размеры | по таблице исполнений (корпусов: 5) |
| Диапазон фазы, ° | 270–360 ° |
| Шаг фазы, ° | 2,812–90 ° |
| Число разрядов управления | 2–7 |
| Неравномерность фазы, ±° | 2–30 ±° |
| Входная мощность, дБм | 10–27 дБм |
| Артикул | Частоты, ГГц | Потери, дБ | КСВН | Габариты, мм | Диапазон фазы, ° | Шаг фазы, ° | Число разрядов управления | Неравномерность фазы, ±° | Входная мощность, дБм |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ФВЦ-1000/2000-360-6 | 1–2 | 5,5 | 2,5 | 45×43×14 | 360 | 5,6 | 6 | 15 | 27 |
| KADAMM ФВЦ-1300/1500-360-6 | 1,3–1,5 | 5 | 2 | 48×36×15 | 360 | 5,625 | 6 | 8 | 22 |
| KADAMM ФВЦ-1700/1975-360-6 | 1,7–1,975 | 5 | 2 | 32×28×9,5 | 360 | 5,625 | 6 | 3 | 25 |
| KADAMM ФВЦ-2000/4000-360-6 | 2–4 | 6 | 3 | 45×43×14 | 360 | 5,625 | 6 | 30 | 27 |
| KADAMM ФВЦ-2000/8000-360-6 | 2–8 | 20 | 2 | 24×18×12 | 360 | 5,625 | 6 | 4 | 24 |
| KADAMM ФВЦ-25000/27000-270-2 | 25–27 | 10,5 | 2,5 | 35×45×12 | 270 | 90 | 2 | 2 | - |
| KADAMM ФВЦ-400/2000-360-6 | 0,4–2 | 19 | 2,2 | 24×18×12 | 360 | 5,625 | 6 | 3 | 24 |
| KADAMM ФВЦ-7000/9000-360-7 | 7–9 | 14 | 2,2 | 35×45×12 | 360 | 2,8125 | 7 | - | 10 |
| KADAMM ФВЦ-8000/18000-360-6 | 8–18 | 16 | 2,2 | 24×18×12 | 360 | 5,625 | 6 | 3 | 24 |
| KADAMM ФВЦ-9000/10000-360-6 | 9–10 | 8 | 2 | 48×36×15 | 360 | 5,625 | 6 | 8 | 22 |
Предельные значения: потери — не более; КСВН — не более; неравномерность фазы — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Что означает |
|---|---|
| Диапазон частот, ГГц | Полоса, в которой нормированы фаза и потери. В серии: 0,4–27 ГГц. |
| Диапазон фазы, ° | Полный диапазон регулировки. В серии: 270–360 °. |
| Шаг фазы, ° | Сдвиг младшего разряда — наименьший шаг регулировки. В серии: 2,812–90 °. |
| Число разрядов управления | Разрядность управления: определяет число состояний. В серии: 2–7. |
| Неравномерность фазы, ±° | Отклонение фактической фазы от заданной. В серии: 2–30 ±°. |
| Вносимые потери, дБ | Потери; могут немного меняться от состояния к состоянию. В серии: 5–20 дБ. |
| КСВН | Согласование. В серии: 2–3. |
| Входная мощность, дБм | Допустимая мощность. В серии: 10–27 дБм. |
| Габаритные размеры, мм | Размеры. В серии: по таблице исполнений (корпусов: 5). |
Как меняются параметры по серии KADAMM ФВЦ: вносимые потери, дБ — от 5 у KADAMM ФВЦ-1300/1500-360-6 до 20 у KADAMM ФВЦ-2000/8000-360-6; КСВН — от 2 у KADAMM ФВЦ-1300/1500-360-6 до 3 у KADAMM ФВЦ-2000/4000-360-6; входная мощность, дБм — от 27 у KADAMM ФВЦ-2000/4000-360-6 до 10 у KADAMM ФВЦ-7000/9000-360-7.
Цепи управления подключают с соблюдением логических уровней и последовательности подачи питания. Переключение под большой мощностью выполняют только если это допускает модель.
Фазированные антенные решётки, выравнивание фаз каналов, стенды.
Что получает заказчик по модели серии KADAMM ФВЦ: фазовращатель, к нему — паспорт изделия.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Шаг равен полному диапазону, делённому на число состояний; больше разрядов — мельче шаг.
Секции с разными сдвигами имеют разные потери; изменение нормируется.
Нет, фазовращатель дискретный; для плавной регулировки нужен аналоговый или ручной.
Выдерживает большую мощность и не требует переходов в волноводном тракте.
Модели KADAMM ФВЦ вместе закрывают 400 МГц – 27 ГГц. Полосы по артикулам: KADAMM ФВЦ-400/2000-360-6 — 0,4–2; KADAMM ФВЦ-1000/2000-360-6 — 1–2; KADAMM ФВЦ-1300/1500-360-6 — 1,3–1,5; KADAMM ФВЦ-1700/1975-360-6 — 1,7–1,975; KADAMM ФВЦ-2000/4000-360-6 — 2–4; KADAMM ФВЦ-2000/8000-360-6 — 2–8; KADAMM ФВЦ-7000/9000-360-7 — 7–9; KADAMM ФВЦ-8000/18000-360-6 — 8–18; ещё 2 — в таблице исполнений.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ФВЦ — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ФВЦ могут уточняться без уведомления.
Поставляем Фазовращатели СВЧ с цифровым управлением KADAMM ФВЦ под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
