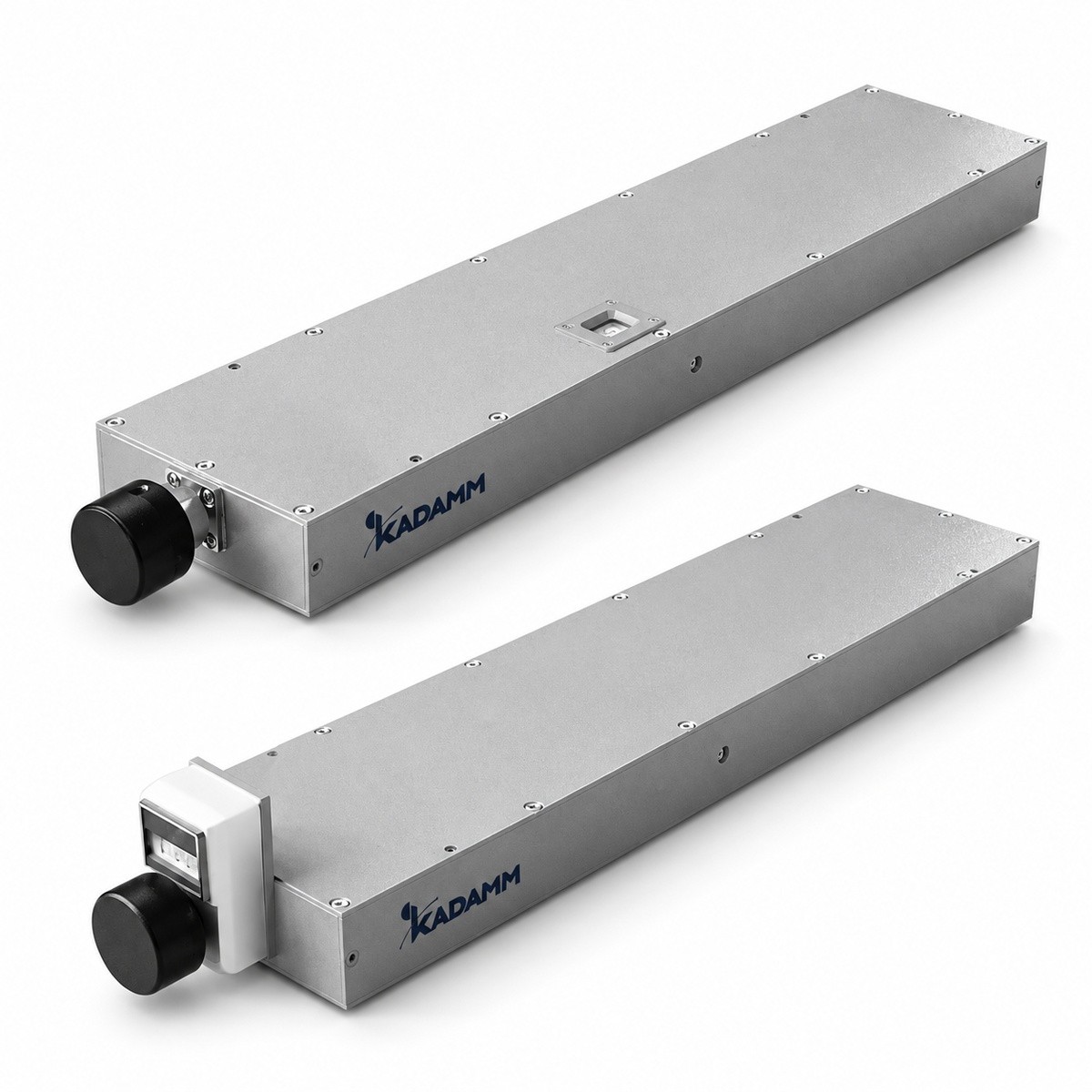

Фазовращатели коаксиальные регулируемые: 21 модель. Регулировка фазы сигнала вручную, кодом или напряжением.
Серия KADAMM ФВР-К — 21 модель в диапазоне до 8 ГГц, соединители SMA, N. Модели различаются: частоты, мощн., потери, КСВН, габариты.
В серии KADAMM ФВР-К — 21 модель; диапазон регулировки фазы, потери и КСВН — в таблице.
| Артикул | Частоты, ГГц | Мощн., Вт | Потери, дБ | КСВН | Соединитель | Габариты, мм | Сдвиг фазы, ° |
|---|---|---|---|---|---|---|---|
| KADAMM ФВР-0/1000-180-SMA(р) | 0-1 | 100 | 1,0 | 1,4 | SMA (розетка)/N (розетка) | 272X76X30,5 | 0-180° |
| KADAMM ФВР-0/1000-45-SMA(р) | 0-1 | 50 | 0,3 | 1,2 | SMA (розетка) | 132X48X21 | 0-45° |
| KADAMM ФВР-0/1000-60-SMA(р) | 0-1 | 100 | 0,5 | 1,2 | SMA (розетка)/N (розетка) | 200X76X30,5 | 0-60° |
| KADAMM ФВР-0/1000-90-SMA(р) | 0-1 | 100 | 0,5 | 1,2 | SMA (розетка)/N (розетка) | 236X76X30,5 | 0-90° |
| KADAMM ФВР-0/2000-120-SMA(р) | 0-2 | 100 | 0,5 | 1,3 | SMA (розетка)/N (розетка) | 200X76X30,5 | 0-120° |
| KADAMM ФВР-0/2000-180-SMA(р) | 0-2 | 100 | 0,8 | 1,3 | SMA (розетка)/N (розетка) | 236X76X30,5 | 0-180° |
| KADAMM ФВР-0/2000-360-SMA(р) | 0-2 | 100 | 1,5 | 1,5 | SMA (розетка)/N (розетка) | 272X76X30,5 | 0-360° |
| KADAMM ФВР-0/2000-90-SMA(р) | 0-2 | 50 | 0,5 | 1,3 | SMA (розетка) | 132X48X21 | 0-90° |
| KADAMM ФВР-0/3000-180-SMA(р) | 0-3 | 100 | 0,8 | 1,4 | SMA (розетка)/N (розетка) | 200X76X30,5 | 0-180° |
| KADAMM ФВР-0/3000-270-SMA(р) | 0-3 | 100 | 1,2 | 1,4 | SMA (розетка)/N (розетка) | 236X76X30,5 | 0-270° |
| KADAMM ФВР-0/3000-540-SMA(р) | 0-3 | 100 | 1,75 | 1,5 | SMA (розетка)/N (розетка) | 277X76X50,5 | 0-540° |
| KADAMM ФВР-0/4000-0180-SMA(р) | 0-4 | 50 | 0,75 | 1,4 | SMA (розетка) | 132X48X21 | 0180° |
| KADAMM ФВР-0/4000-240-SMA(р) | 0-4 | 100 | 1,0 | 1,4 | SMA (розетка)/N (розетка) | 205X76X50,5 | 0-240° |
| KADAMM ФВР-0/4000-360-SMA(р) | 0-4 | 100 | 1,2 | 1,4 | SMA (розетка)/N (розетка) | 241X76X50,5 | 0-360° |
| KADAMM ФВР-0/4000-720-SMA(р) | 0-4 | 100 | 2,0 | 1,5 | SMA (розетка)/N (розетка) | 277X76X50,5 | 0-720° |
| KADAMM ФВР-0/6000-270-SMA(р) | 0-6 | 50 | 1,0 | 1,5 | SMA (розетка) | 132X48X21 | 0-270° |
| KADAMM ФВР-0/6000-360-SMA(р) | 0-6 | 100 | 1,0 | 1,5 | SMA (розетка)/N (розетка) | 205X76X50,5 | 0-360° |
| KADAMM ФВР-0/6000-540-SMA(р) | 0-6 | 100 | 1,4 | 1,5 | SMA (розетка)/N (розетка) | 241X76X50,5 | 0-540° |
| KADAMM ФВР-0/8000-360-SMA(р) | 0-8 | 50 | 1,25 | 1,5 | SMA (розетка) | 132X48X21 | 0-360° |
| KADAMM ФВР-0/8000-480-SMA(р) | 0-8 | 100 | 1,25 | 1,5 | SMA (розетка)/N (розетка) | 205X76X50,5 | 0-480° |
| KADAMM ФВР-0/8000-720-SMA(р) | 0-8 | 100 | 1,5 | 1,5 | SMA (розетка)/N (розетка) | 241X76X50,5 | 0-720° |
Предельные значения: потери — не более; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Выбор внутри серии KADAMM ФВР-К: средняя мощность, Вт — от 100 у KADAMM ФВР-0/8000-720-SMA(р) до 50 у KADAMM ФВР-0/1000-45-SMA(р); вносимые потери, дБ — от 0,3 у KADAMM ФВР-0/1000-45-SMA(р) до 2,0 у KADAMM ФВР-0/4000-720-SMA(р); КСВН — от 1,2 у KADAMM ФВР-0/1000-45-SMA(р) до 1,5 у KADAMM ФВР-0/8000-720-SMA(р).
Серия KADAMM ФВР-К (до 8 ГГц; диапазоны IEEE L, S, C): выравнивание трактов; фазированные решётки; измерения.
Комплект поставки модели серии KADAMM ФВР-К: фазовращатель, паспорт изделия.
Серия KADAMM ФВР-К перекрывает до 8 ГГц: KADAMM ФВР-0/1000-45-SMA(р) — 0-1; KADAMM ФВР-0/1000-60-SMA(р) — 0-1; KADAMM ФВР-0/1000-90-SMA(р) — 0-1; KADAMM ФВР-0/1000-180-SMA(р) — 0-1; KADAMM ФВР-0/2000-90-SMA(р) — 0-2; KADAMM ФВР-0/2000-120-SMA(р) — 0-2; KADAMM ФВР-0/2000-180-SMA(р) — 0-2; KADAMM ФВР-0/2000-360-SMA(р) — 0-2; ещё 13 в таблице исполнений.
Соединители серии KADAMM ФВР-К — SMA, N; по моделям: KADAMM ФВР-0/1000-45-SMA(р) — SMA (розетка); KADAMM ФВР-0/1000-60-SMA(р) — SMA (розетка)/N (розетка); KADAMM ФВР-0/1000-90-SMA(р) — SMA (розетка)/N (розетка); KADAMM ФВР-0/1000-180-SMA(р) — SMA (розетка)/N (розетка); KADAMM ФВР-0/2000-90-SMA(р) — SMA (розетка); KADAMM ФВР-0/2000-120-SMA(р) — SMA (розетка)/N (розетка); ещё 15 в таблице исполнений.
У KADAMM ФВР-К: диапазон до 8 ГГц, 21 модель, соединители SMA, N. У KADAMM ФВН-360-250-500: диапазон 250 МГц – 500 МГц, 1 модель, соединители по таблице исполнений.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ФВР-К — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ФВР-К могут уточняться без уведомления.
Поставляем Фазовращатели коаксиальные регулируемые KADAMM ФВР-К под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
