ГУН с ФАПЧ (PLVCO), внутренняя опорная частота: 3 модели. Выходная частота, мощность и фазовый шум — в таблице исполнений.

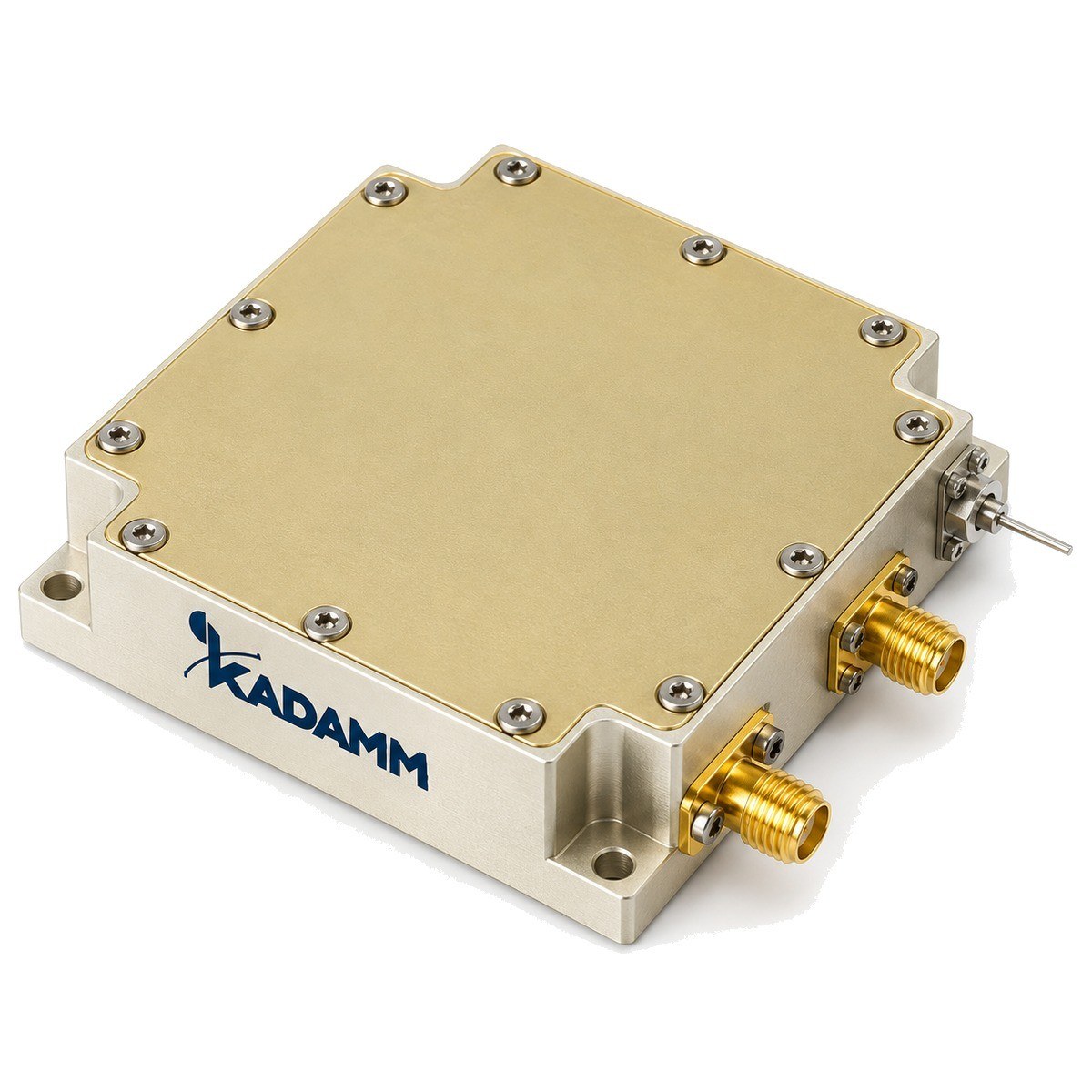

Серия KADAMM ГУНФ-В — 3 модели в диапазоне 800 МГц – 32 ГГц. Модели различаются: выходная частота, выходная мощность, опорная частота, габариты, паразитные составляющие.
В серии KADAMM ГУНФ-В — 3 модели. Для каждой модели — выходная частота, мощность, фазовый шум, опорная частота и питание.
ГУН с ФАПЧ — законченный источник фиксированной частоты: генератор, управляемый напряжением, охвачен петлёй фазовой автоподстройки и привязан к опорному сигналу. На выходе — стабильная частота с фазовым шумом вблизи несущей, определяемым опорой. Это готовый гетеродин или тактовый источник без разработки собственной петли.
Модули формирования и преобразования сигналов СВЧ: генераторы и синтезаторы, умножители и делители частоты, смесители, детекторы, ограничители.
У генератора главное — фазовый шум и стабильность частоты.
В корпусе — ГУН, делитель частоты, фазовый детектор, фильтр петли и выходной буферный усилитель. Опорный сигнал поступает с внешнего входа или от встроенного кварцевого генератора — в зависимости от исполнения. Частота задаётся на заводе и в эксплуатации не меняется.
Фазовый детектор сравнивает поделённый сигнал ГУН с опорой и через фильтр петли подстраивает управляющее напряжение. Внутри полосы петли шум и стабильность определяются опорой, за её пределами — собственным шумом ГУН. При потере опоры петля размыкается, и частота уходит, поэтому у моделей обычно есть индикация захвата.
Внутренняя опорная частота. В исполнении с внутренней опорой кварцевый генератор встроен в корпус: модуль автономен и требует только питания. Такой вариант удобен там, где нет системной опоры или синхронность с другими приборами не нужна.
| Параметр | По серии |
|---|---|
| Моделей в серии | 3 |
| Диапазон частот серии | 800 МГц – 32 ГГц |
| Выходная частота | 0,8–32 ГГц |
| Выходная мощность, дБм | 12–30 дБм |
| Опорная частота | 10–50 МГц |
| Габаритные размеры | 50,8×47,8×15,2; 90×50×16; 50×40×10 |
| Паразитные составляющие, дБн | -70–-60 дБн |
| Гармоники, дБн | -20 дБн |
| Артикул | Выходная частота, ГГц | Выходная мощность, дБм | Опорная частота, МГц | Габариты, мм | Паразитные составляющие, дБн | Гармоники, дБн |
|---|---|---|---|---|---|---|
| KADAMM ГУНФ-В-10-32000 | 32 | 12 | 10 | 50,8×47,8×15,2 | -60 | - |
| KADAMM ГУНФ-В-50-1610 | 1,61 | 30 | 50 | 90×50×16 | -70 | -20 |
| KADAMM ГУНФ-В-50-800 | 0,8 | 13 | 50 | 50×40×10 | -70 | -20 |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| Стабильность частоты | 1 |
| Параметр | Что означает |
|---|---|
| Выходная частота, ГГц | Фиксированная выходная частота модели. В серии: 0,8–32 ГГц. |
| Опорная частота, МГц | Частота внешней или встроенной опоры. В серии: 10–50 МГц. |
| Выходная мощность, дБм | Уровень выхода. В серии: 12–30 дБм. |
| Гармоники, дБн | Уровень гармоник. В серии: -20 дБн. |
| Паразитные составляющие, дБн | Побочные составляющие, в том числе на частоте сравнения петли. В серии: -70–-60 дБн. |
| Габаритные размеры, мм | Размеры корпуса. В серии: 50,8×47,8×15,2; 90×50×16; 50×40×10. |
Выбор внутри серии KADAMM ГУНФ-В: выходная мощность, дБм — от 30 у KADAMM ГУНФ-В-50-1610 до 12 у KADAMM ГУНФ-В-10-32000.
Опору подводят экранированным кабелем, питание — с фильтрацией. После включения дождитесь захвата петли и прогрева, прежде чем проводить точные измерения.
Гетеродины, измерительная аппаратура, радиолокация и связь.
Комплект поставки модели серии KADAMM ГУНФ-В: генератор или синтезатор, паспорт изделия.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Нет, частота задаётся исполнением; для перестройки нужен синтезатор.
Внутри полосы петли шум и стабильность выхода повторяют опору, умноженную на отношение частот.
Состояние, когда частота генератора привязана к опоре; без захвата выход не нормирован.
От частоты сравнения фазового детектора и её гармоник; их уровень нормируется.
Только если это предусмотрено исполнением; иначе выбирайте модель с внешней опорой.
Серия KADAMM ГУНФ-В перекрывает 800 МГц – 32 ГГц: KADAMM ГУНФ-В-10-32000 — 32; KADAMM ГУНФ-В-50-1610 — 1,61; KADAMM ГУНФ-В-50-800 — 0,8.
У всех 3 модели серии KADAMM ГУНФ-В: Стабильность частоты — 1.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ГУНФ-В — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ГУНФ-В могут уточняться без уведомления.
