ГУН на диэлектрическом резонаторе (DRVCO): 2 модели. Выходная частота, мощность и фазовый шум — в таблице исполнений.
Серия KADAMM ГУНД — 2 модели в диапазоне 1 – 10 ГГц. Модели различаются: выходная частота, габариты, фазовый шум, гармоники, паразитные составляющие.
В серии KADAMM ГУНД — 2 модели. Для каждой модели — выходная частота, мощность, фазовый шум, опорная частота и питание.
ГУН на диэлектрическом резонаторе — генератор с высокой добротностью резонатора и узкой электрической перестройкой. Он сочетает чистый спектр генератора на диэлектрическом резонаторе с возможностью подстраивать частоту напряжением — например, петлёй ФАПЧ или схемой автоподстройки.
Модули формирования и преобразования сигналов СВЧ: генераторы и синтезаторы, умножители и делители частоты, смесители, детекторы, ограничители.
У генератора главное — фазовый шум и стабильность частоты.

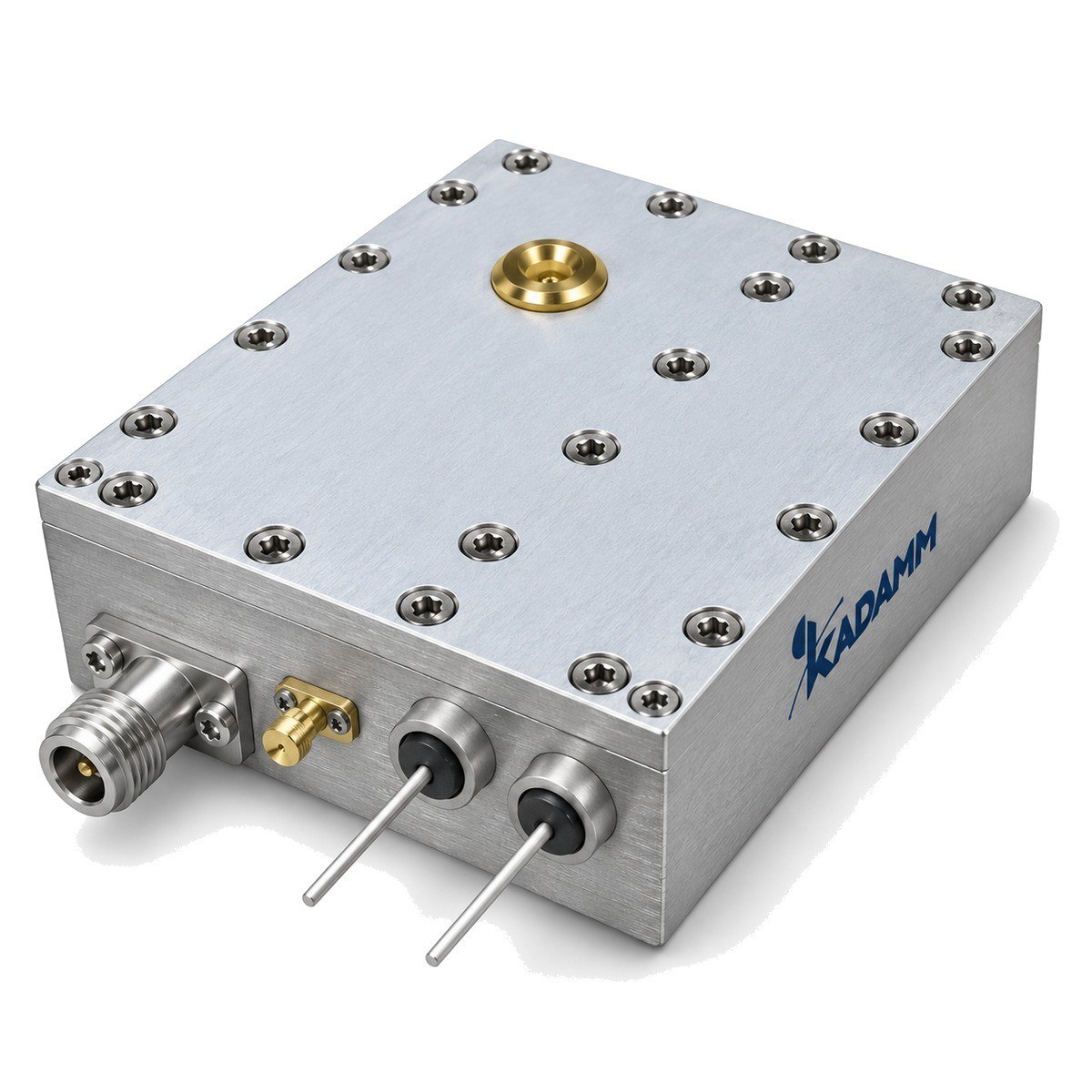

Частоту задаёт диэлектрический резонатор — керамическая шайба с высокой диэлектрической проницаемостью и малыми потерями, установленная рядом с микрополосковой линией генератора. Варикап, связанный с резонатором, позволяет сдвигать частоту в небольших пределах. Металлический корпус служит экраном и стенками резонансного объёма.
Высокая добротность резонатора удерживает частоту генерации и подавляет фазовые флуктуации вблизи несущей. Варикап слабо связан с резонатором, поэтому перестройка узкая: чем сильнее связь, тем шире перестройка, но тем больше ухудшается добротность и фазовый шум.
| Параметр | По серии |
|---|---|
| Моделей в серии | 2 |
| Диапазон частот серии | 1 – 10 ГГц |
| Выходная частота | 1–10 ГГц |
| Габаритные размеры | 45×40×17,2; 54×40×17,2 |
| Фазовый шум, дБн/Гц | -100–-90 дБн/Гц |
| Гармоники, дБн | -25–-20 дБн |
| Паразитные составляющие, дБн | -80–-70 дБн |
| Полоса перестройки | 2–20 МГц |
| Артикул | Выходная частота, ГГц | Габариты, мм | Фазовый шум, дБн/Гц | Гармоники, дБн | Паразитные составляющие, дБн | Полоса перестройки, МГц |
|---|---|---|---|---|---|---|
| KADAMM ГУНД-1000-13 | 1 | 54×40×17,2 | -100 | -20 | -80 | 2 |
| KADAMM ГУНД-10000-13 | 10 | 45×40×17,2 | -90 | -25 | -70 | 15–20 |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| Выходная мощность, дБм | 13 |
| Стабильность частоты | 5 |
| Напряжение перестройки, В | 0–12 |
| Параметр | Что означает |
|---|---|
| Выходная частота, ГГц | Центральная частота генератора. В серии: 1–10 ГГц. |
| Фазовый шум, дБн/Гц | Шум на отстройке от несущей; у генераторов на диэлектрическом резонаторе он низкий. В серии: -100–-90 дБн/Гц. |
| Гармоники, дБн | Уровень гармоник относительно основной частоты. В серии: -25–-20 дБн. |
| Паразитные составляющие, дБн | Побочные негармонические составляющие. В серии: -80–-70 дБн. |
| Полоса перестройки, МГц | Узкая полоса, на которую частоту можно сдвинуть напряжением. В серии: 2–20 МГц. |
| Габаритные размеры, мм | Размеры корпуса. В серии: 45×40×17,2; 54×40×17,2. |
Выбор внутри серии KADAMM ГУНД: фазовый шум, дБн/Гц — от -100 у KADAMM ГУНД-1000-13 до -90 у KADAMM ГУНД-10000-13.
Генератор крепят на жёсткое основание вдали от источников вибрации: механические колебания резонатора проявляются как фазовый шум. Питание и управляющее напряжение фильтруют.
Гетеродины, измерительная аппаратура, радиолокация и связь.
Комплект поставки модели серии KADAMM ГУНД: генератор или синтезатор, паспорт изделия.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Сильная связь варикапа с резонатором снизила бы добротность и испортила фазовый шум — главное преимущество этого генератора.
Чтобы компенсировать температурный уход петлёй или подстроить частоту при настройке системы.
Да, механические колебания резонатора модулируют частоту; крепление делают жёстким.
Только в узкой полосе перестройки; для широкого качания подходит ГУН на LC-цепи.
Серия KADAMM ГУНД перекрывает 1 – 10 ГГц: KADAMM ГУНД-10000-13 — 10; KADAMM ГУНД-1000-13 — 1.
У всех 2 модели серии KADAMM ГУНД: Выходная мощность, дБм — 13; Стабильность частоты — 5; Напряжение перестройки, В — 0–12.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ГУНД — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ГУНД могут уточняться без уведомления.
Поставляем ГУН на диэлектрическом резонаторе (DRVCO) KADAMM ГУНД под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
