6 дБ×2+6 дБ9,5 дБ×3+9,5 дБ12 дБ×4+12 дБ15,6 дБ×6+15,6 дБ20 дБ×10+20 дБ
Рост фазового шума при умножении частоты: теоретический минимум 20·lg(N) децибел.

Зачем умножать и делить частоту

Чем выше частота, тем труднее сделать стабильный генератор с малым фазовым шумом. Поэтому миллиметровые сигналы обычно получают иначе: берут хороший источник на более низкой частоте и умножают его частоту в нужное число раз. Обратная задача — поделить частоту, чтобы получить опорный сигнал для схем синхронизации или счётчика.

Умножение поднимает и фазовый шум: при умножении в N раз шум растёт примерно на 20·lg(N) децибел. Умножитель ×4 добавит около 12 дБ, ×10 — около 20 дБ. Поэтому к источнику для умножителя требования жёстче, чем к обычному гетеродину.

Что смотреть при подборе

  • Кратность. В каталоге КАДАММ есть ×2, ×3, ×4, ×6 и ×10: KADAMM УЧ-2, KADAMM УЧ-3-30, KADAMM УЧ-4, KADAMM УЧ-6-75000-110000-5, KADAMM УЧ-10-100.
  • Входная и выходная частоты. Указываются отдельными столбцами: выходная частота должна попадать в рабочую полосу следующего каскада.
  • Входной уровень. Умножителю нужен сигнал в заданном диапазоне мощности: слабый не раскачает нелинейный элемент, избыточный испортит спектр.
  • Подавление гармоник и паразитных составляющих. На выходе всегда есть соседние гармоники; их уровень нормируется, при необходимости ставят полосовой фильтр.
  • Питание и корпус. Активные умножители требуют питания; исполнение подбирают под место установки.

Таблица подбора

ЗадачаЧто братьСерии КАДАММ
Получить 20–40 ГГц из источника 10–20 ГГцУмножитель ×2KADAMM УЧ-2
Поднять частоту в 3–4 разаУмножитель ×3 или ×4KADAMM УЧ-3-30, KADAMM УЧ-4
Выйти в миллиметровый диапазон 75–110 ГГцУмножитель ×6KADAMM УЧ-6-75000-110000-5
Получить опорную частоту для счётчика или ФАПЧДелитель частотыKADAMM ДЧ-6-0,001, KADAMM ДЧ-10

После умножителя почти всегда нужен фильтр: кроме нужной гармоники на выходе есть соседние. Без фильтра они попадут в тракт и дадут ложные отклики в приёмнике.

Серии КАДАММ

Все исполнения — в разделе умножители и делители частоты. Полные таблицы с входными и выходными частотами, уровнями и подавлением гармоник — в карточках серий.

KADAMM УЧ-2
Умножители частоты ×2
Умножители ×2, 20 – 75 ГГц, 5 моделей
Открыть карточку

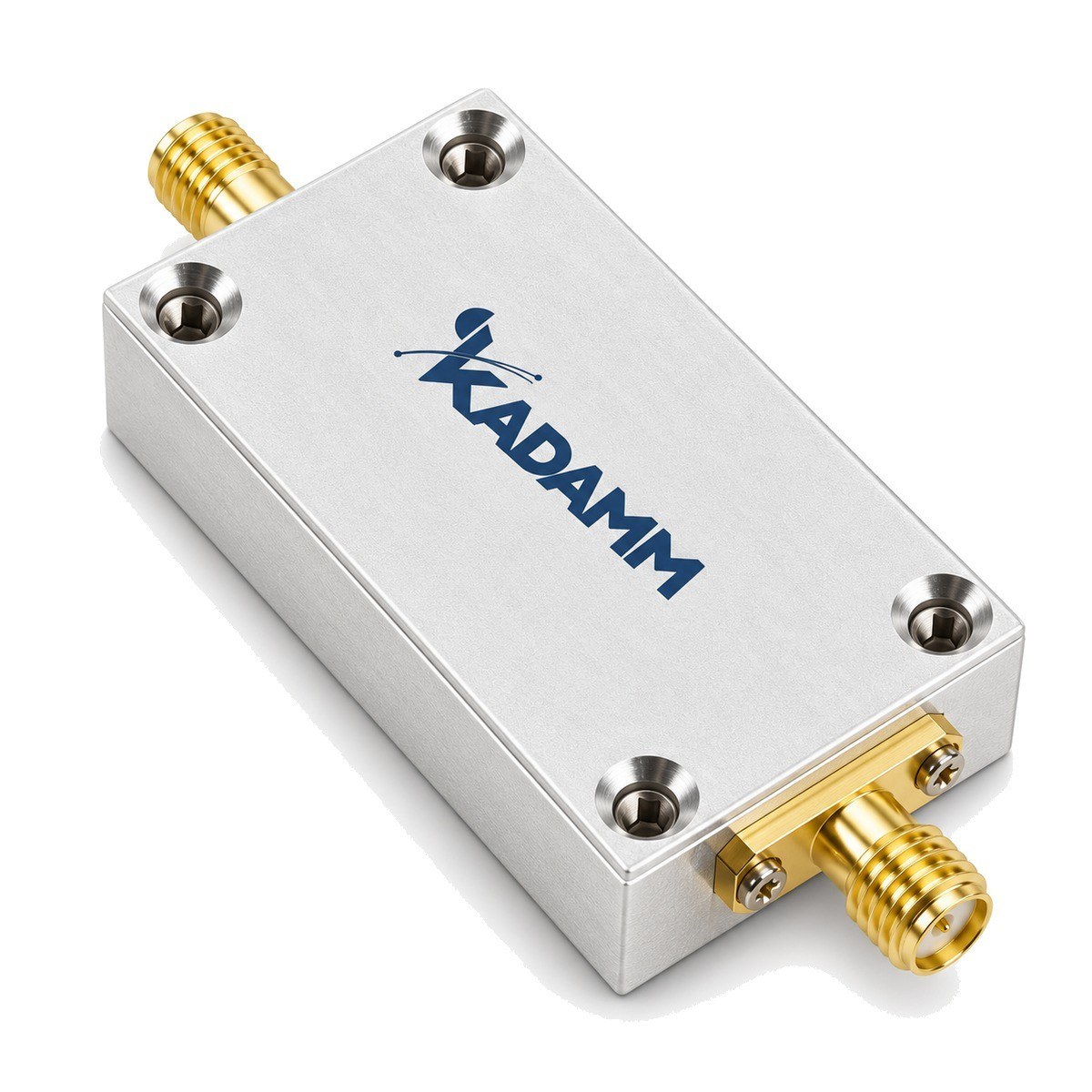

KADAMM УЧ-4
Умножители частоты ×4
Умножители ×4, 28 – 70 ГГц, 4 моделей
Открыть карточку
KADAMM УЧ-6-75000-110000-5
Умножители частоты ×6
Умножители ×6, 75 – 110 ГГц
Открыть карточку
KADAMM УЧ-10-100
Умножители частоты ×10
Умножители ×10, 1 модель
Открыть карточку
KADAMM ДЧ-10
Делители частоты ÷10
Делители частоты ÷10, 2 модели
Открыть карточку
