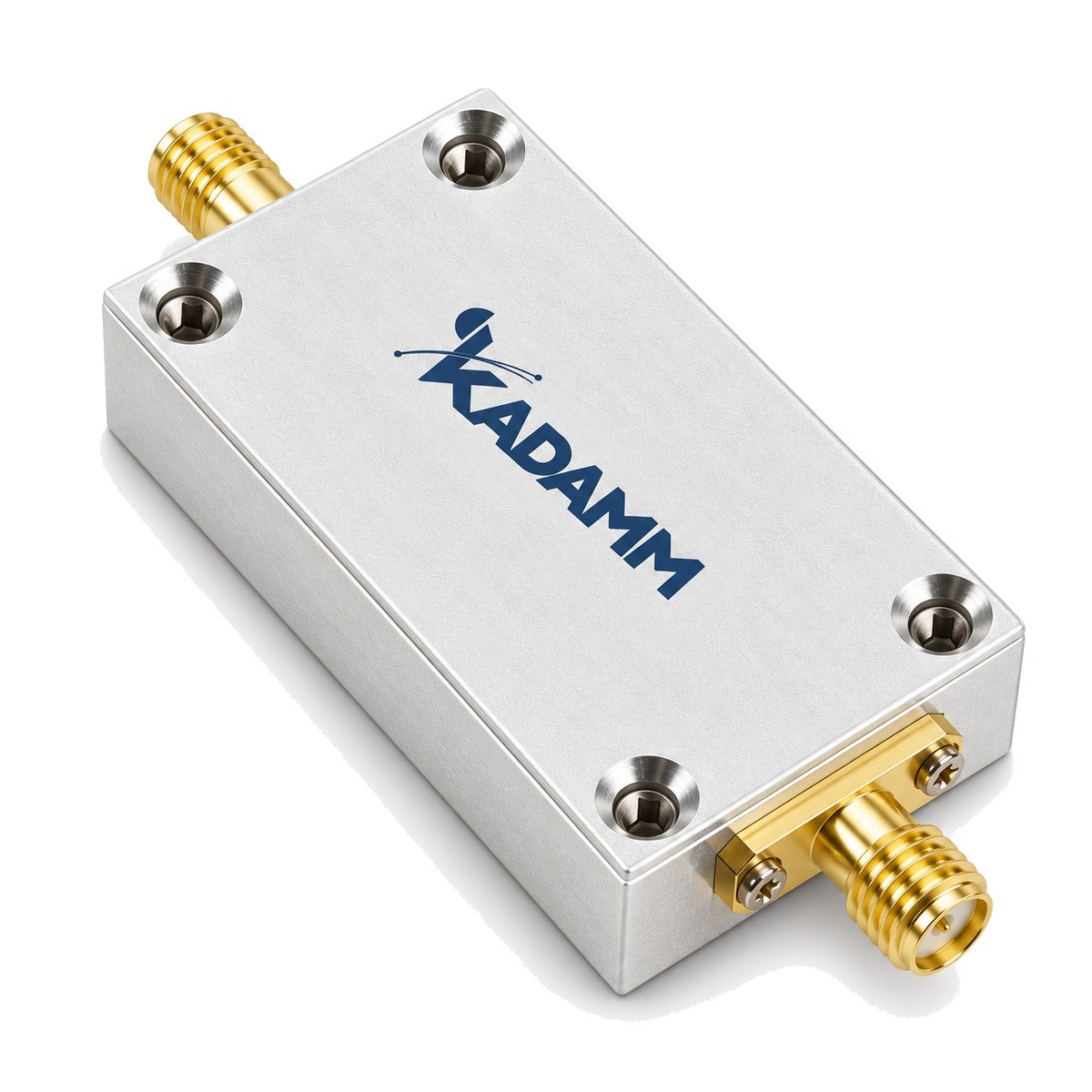

Умножители частоты ×3 KADAMM УЧ-3-30

Серия KADAMM УЧ-3-30 — 1 модель в диапазоне 30 МГц.

В серии KADAMM УЧ-3-30 — 1 модель; входной и выходной диапазоны, мощность и подавление побочных составляющих — в таблице.

Модули формирования и преобразования сигналов СВЧ: генераторы и синтезаторы, умножители и делители частоты, смесители, детекторы, ограничители.

Умножитель частоты получает из входного сигнала кратную частоту.

Утроитель опорной частоты. Эта серия работает не в СВЧ-диапазоне, а в области опорных частот: она превращает сигнал стандартного опорного генератора в опорный сигнал втрое большей частоты для синтезатора, системы ФАПЧ или тактирования. Задача здесь — не мощность, а сохранить чистоту и стабильность исходной опоры. Утроение использует нечётную гармонику, поэтому балансная схема удвоителя не подходит: третья гармоника выделяется настроенным фильтром, а соседние — вторая и четвёртая — подавляются его скатами. Выходной каскад приводит уровень к значению, удобному для опорного входа синтезатора. Блок выполнен в металлическом корпусе с отдельным питанием и коаксиальными соединителями — его ставят в стойку или в корпус синтезатора между опорным генератором и потребителем. Выбирая утроитель, проверьте, что частота вашего опорного генератора совпадает с входной частотой модели: фильтры настроены на конкретную частоту, и при другой опоре выходной сигнал будет ослаблен и загрязнён соседними гармониками. Утроитель уместен в распределённых системах, где разные блоки требуют разной опорной частоты, а источник у системы один: каждый блок получает свою опору, и все они остаются когерентными. Выход утроителя синусоидальный, поэтому его можно подавать и на аналоговые фазовые детекторы, и на цифровые входы опоры; уровень гармоник выхода сравните с требованиями потребителя к чистоте опоры. Сам утроитель лучше располагать рядом с потребителем, а к нему вести исходную опору: на более низкой частоте кабель вносит меньше потерь, и тракт распределения опоры проще.

Гетеродины, измерительная аппаратура, радиолокация и связь.

Комплект поставки модели серии KADAMM УЧ-3-30: умножитель или делитель частоты, паспорт изделия.
