Цену и сроки подтвердит менеджер.
Делители частоты ÷6: 1 модель. Таблица содержит входной и выходной диапазоны и мощность.
Состав серии KADAMM ДЧ-6-0,001: 1 модель, диапазон 1 кГц, соединители SMA.
Серия KADAMM ДЧ-6-0,001 насчитывает 1 модель; диапазоны входа и выхода, уровень мощности и подавление побочных составляющих приведены в таблице.
Выходная частота делителя — входная, поделённая на целый коэффициент. В синтезаторах делитель работает внутри петли ФАПЧ (частоту генератора опускают до частоты сравнения), в аппаратуре — даёт низкочастотные опорные и тактовые сигналы, на стенде — позволяет смотреть высокую частоту приборами с ограниченной полосой.
Генераторы, синтезаторы, умножители и делители частоты, смесители, детекторы и ограничители — модули для получения и обработки сигналов СВЧ.
Это модуль целочисленного деления частоты сигнала.

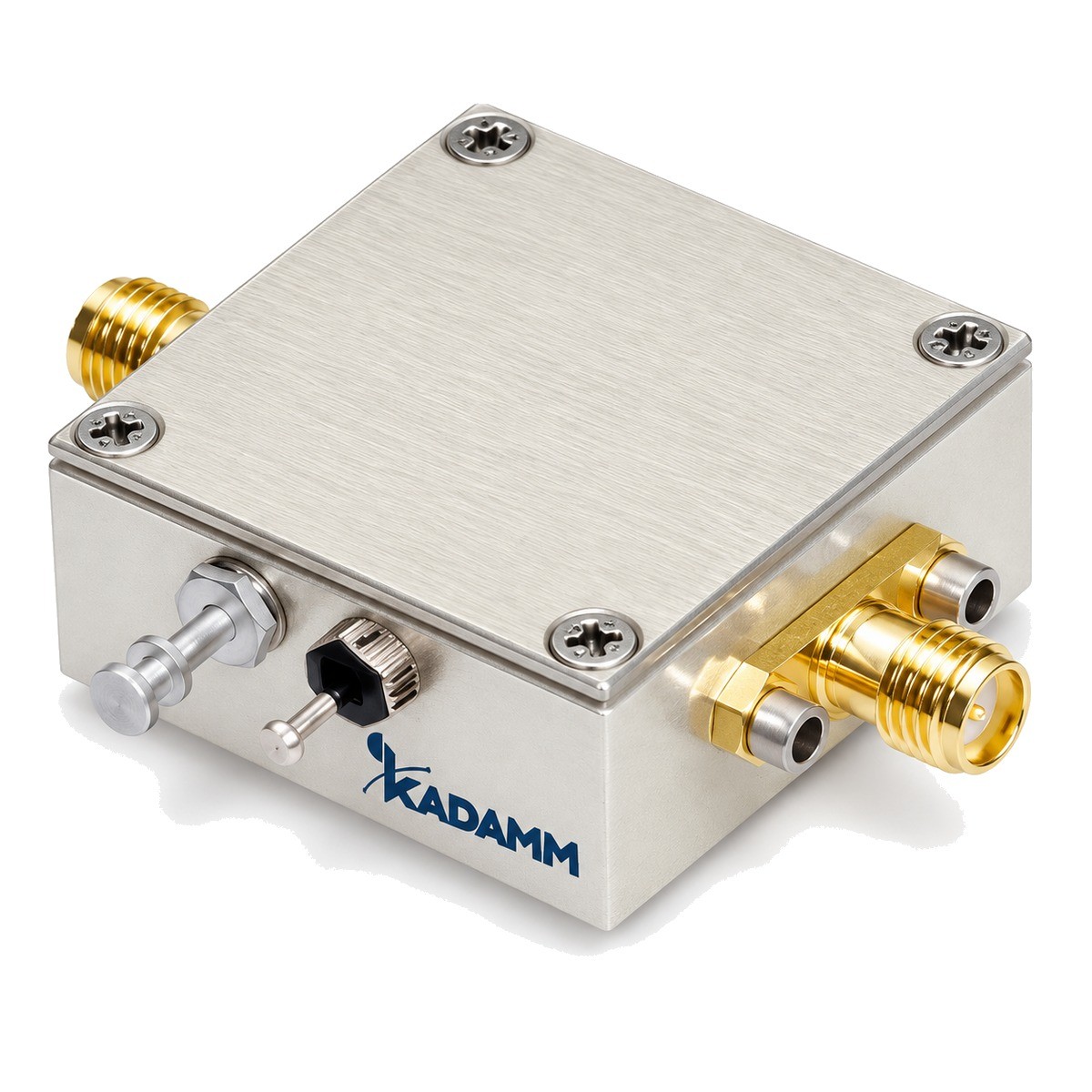

Внутри — быстродействующая цифровая схема на триггерах (счётчик), входной формирователь, который превращает синусоиду в перепады, и выходной каскад, задающий уровень и форму сигнала. Модули выполнены в металлическом корпусе с коаксиальными соединителями и отдельным питанием.
Один триггер, переключаемый фронтом входного сигнала, — это деление на два; нужное число получают каскадом триггеров и схемой обратной связи. На выходе прямоугольные импульсы, а значит, в спектре присутствуют гармоники. С ростом коэффициента деления фазовый шум падает, пока не сравняется с собственным шумом делителя.
Делитель частоты на шесть. Коэффициент шесть обычно получают сочетанием деления на два и на три; модель предназначена для формирования низкочастотных тактовых и синхросигналов.
| Параметр | По серии |
|---|---|
| Моделей в серии | 1 |
| Диапазон частот серии | 1 кГц |
| Артикул |
|---|
| KADAMM ДЧ-6-0,001 |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Выходная частота, МГц | 0,001 |
| Соединитель | SMA |
| Габаритные размеры, мм | 70×50×17 |
| Коэффициент умножения / деления | 6 |
| Напряжение питания, В (пост.) | 5 |
Питание — от стабилизированного источника с низкими пульсациями, потому что шум питания превращается в фазовый шум на выходе. Обязательно заземление корпуса и короткий кабель на входе.
Применяют в гетеродинах, измерительной технике, радиолокации и связи.
Модель серии KADAMM ДЧ-6-0,001 поставляется так: умножитель или делитель частоты и паспорт изделия.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Форма на выходе прямоугольная, как у любой цифровой схемы, и для синусоиды нужен ФНЧ.
Фазовый шум падает соразмерно коэффициенту деления до предела, заданного шумом самого делителя.
Появляются сбои счёта или генерация; держите входную мощность в пределах, указанных в паспорте.
Можно: общий коэффициент равен произведению, а второй модуль должен быть рассчитан на выходную частоту первого.
Рабочий диапазон 1 модели серии KADAMM ДЧ-6-0,001 — 1 кГц.
Общие значения (1 модель, серия KADAMM ДЧ-6-0,001): Выходная частота, МГц — 0,001; Соединитель — SMA; Габаритные размеры, мм — 70×50×17; Коэффициент умножения / деления — 6; Напряжение питания, В (пост.) — 5.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ДЧ-6-0,001 — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ДЧ-6-0,001 могут уточняться без уведомления.
Поставляем Делители частоты ÷6 KADAMM ДЧ-6-0,001 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
