Цену и сроки подтвердит менеджер.
Делители частоты ÷10: 2 модели. Диапазоны входа и выхода, мощность — смотрите таблицу.
Состав серии KADAMM ДЧ-10: 2 модели, диапазон 90 МГц – 110 МГц, соединители SMA. Модели отличаются друг от друга по параметрам: входная частота, выходная частота.
В составе серии KADAMM ДЧ-10 2 модели: частоты на входе и выходе, мощность и подавление побочных продуктов — по таблице.
На выходе делителя частоты — сигнал, частота которого в целое число раз ниже входной. Делитель ставят в петлю ФАПЧ синтезатора — он сводит высокую частоту генератора к частоте сравнения; им же получают низкочастотные опорные и тактовые сигналы и измеряют высокую частоту приборами с меньшим верхним пределом.
Сюда входят модули обработки и генерации СВЧ-сигналов: источники (генераторы, синтезаторы), умножители, делители частоты, смесители, детекторы, ограничители.
Частота сигнала на выходе делится в целое число раз.

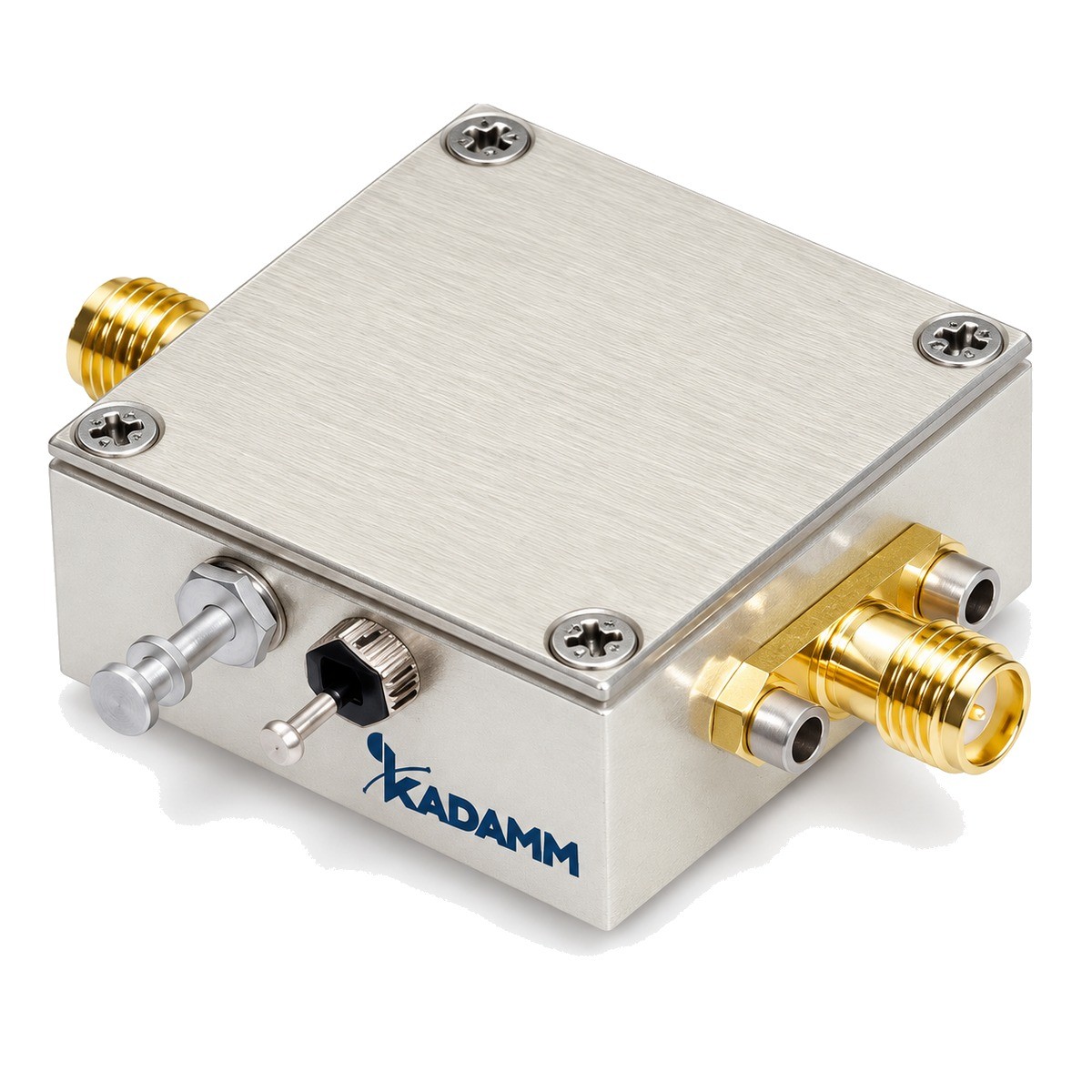

Внутри — быстродействующая цифровая схема на триггерах (счётчик), входной формирователь, который превращает синусоиду в перепады, и выходной каскад, задающий уровень и форму сигнала. Модули выполнены в металлическом корпусе с коаксиальными соединителями и отдельным питанием.
Триггер срабатывает на перепаде входного сигнала и делит частоту пополам, а требуемый коэффициент набирают цепочкой триггеров с логикой обратной связи. Сигнал на выходе имеет прямоугольную форму и содержит гармоники. Чем больше коэффициент деления, тем ниже фазовый шум на выходе — до уровня, который задаёт собственный шум самой схемы.
Делители частоты на десять. Деление на десять удобно для привязки к десятичной сетке частот: из сигнала синтезатора или опорного генератора получают кратную опорную частоту для другого прибора.
| Параметр | По серии |
|---|---|
| Моделей в серии | 2 |
| Диапазон частот серии | 90 МГц – 110 МГц |
| Входная частота | 900–1100 МГц |
| Выходная частота | 90–110 МГц |
| Артикул | Входная частота, МГц | Выходная частота, МГц |
|---|---|---|
| KADAMM ДЧ-10-1000 | 1000 (-3–+3dBm) | 100 |
| KADAMM ДЧ-10-900-1100 | 900–1100 (-3–+3dBm) | 90–110 |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Выходная мощность, дБм | 5–8 |
| Соединитель | SMA |
| Габаритные размеры, мм | 35×35×10 |
| Коэффициент умножения / деления | 10 |
| Гармоники, дБн | -30 |
| Паразитные составляющие, дБн | -75 |
| Напряжение питания, В (пост.) | 12 |
| Ток потребления, мА (макс.) | 200 |
| Параметр | Что означает |
|---|---|
| Входная частота, МГц | Диапазон входных частот, в котором делитель устойчиво переключается. В серии: 900–1100 МГц. |
| Выходная частота, МГц | Частота выхода — входная, делённая на коэффициент. В серии: 90–110 МГц. |
Пульсации питания проявляются как фазовый шум выходного сигнала, поэтому источник нужен стабилизированный и малошумящий. Корпус — на землю, кабель входа — минимальной длины.
Связь, радиолокация, измерения, гетеродинные тракты.
В поставку модели серии KADAMM ДЧ-10 входят умножитель или делитель частоты и паспорт изделия.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Цифровой делитель выдаёт прямоугольные импульсы; синусоидальный сигнал получают после ФНЧ.
Да, шум уменьшается в соответствии с коэффициентом — вплоть до собственного уровня делителя.
Возможны пропуски перепадов или самовозбуждение, поэтому уровень входа не выводят за паспортные пределы.
Да, при последовательном включении коэффициенты умножаются; диапазон второго делителя должен включать выходную частоту первого.
Все 2 модели серии KADAMM ДЧ-10 работают в одном диапазоне — 90 МГц – 110 МГц.
Одинаковые параметры имеют все 2 модели серии KADAMM ДЧ-10: Выходная мощность, дБм — 5–8; Соединитель — SMA; Габаритные размеры, мм — 35×35×10; Коэффициент умножения / деления — 10; Гармоники, дБн — -30.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ДЧ-10 — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ДЧ-10 могут уточняться без уведомления.
Поставляем Делители частоты ÷10 KADAMM ДЧ-10 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
