Делители частоты ÷2: 1 модель. Частоты на входе и выходе и уровень мощности приведены в таблице.
Состав серии KADAMM ДЧ-2-100: 1 модель, диапазон 50 МГц, соединители SMA.
Серия KADAMM ДЧ-2-100, 1 модель. Таблица: входные и выходные частоты, мощность, подавление побочных составляющих.
Делитель частоты уменьшает частоту входного сигнала в целое число раз. Применения три: перенос частоты генератора к частоте сравнения в петле ФАПЧ, формирование опорных и тактовых сигналов пониже частотой, наблюдение СВЧ-сигнала прибором, чей верхний предел ниже.
В разделе — модули, которые формируют и преобразуют сигналы СВЧ: генераторы, синтезаторы, умножители и делители частоты, смесители, детекторы, ограничители.
Делитель уменьшает частоту сигнала кратно — в целое число раз.

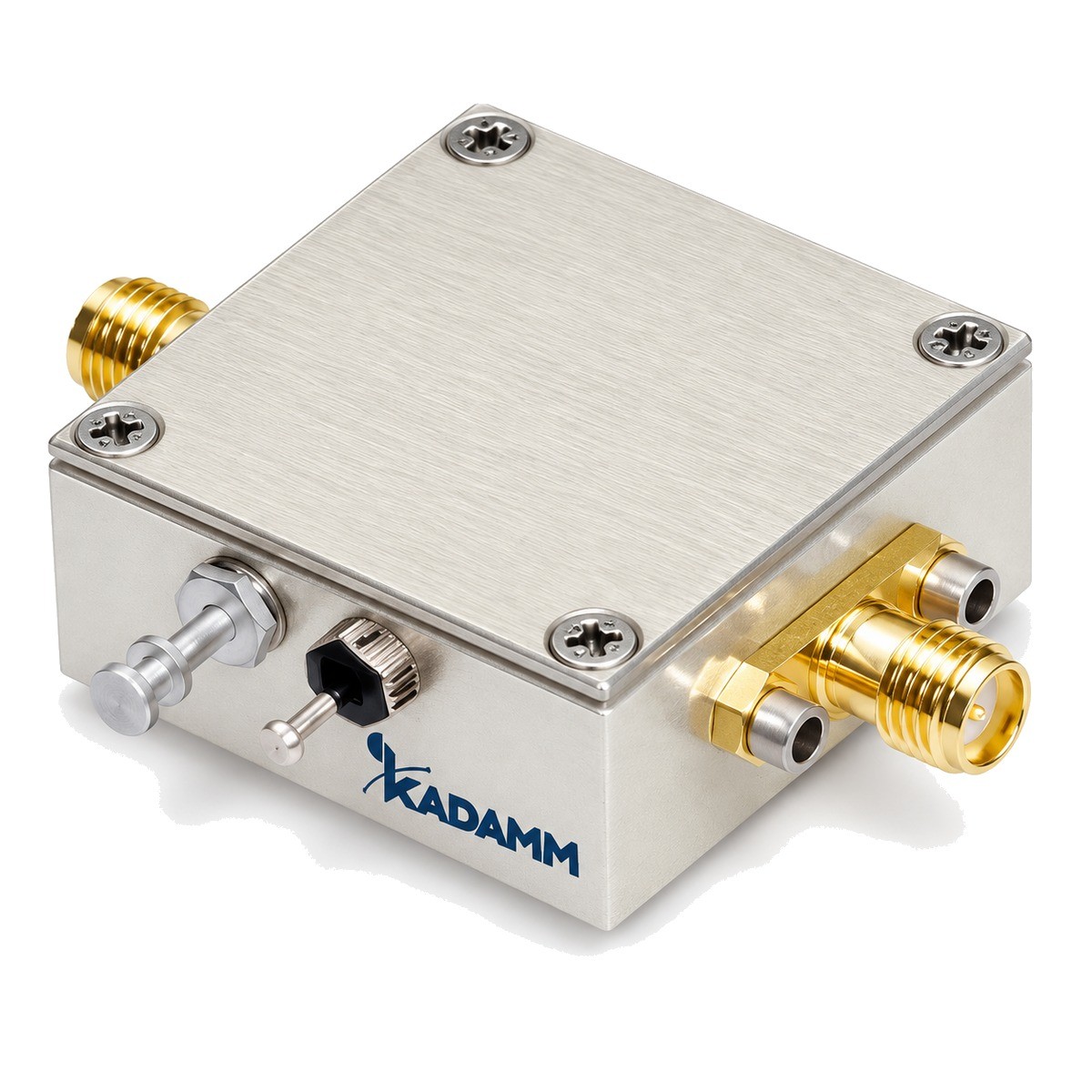

Внутри — быстродействующая цифровая схема на триггерах (счётчик), входной формирователь, который превращает синусоиду в перепады, и выходной каскад, задающий уровень и форму сигнала. Модули выполнены в металлическом корпусе с коаксиальными соединителями и отдельным питанием.
Основа — триггеры: каждый, переключаясь по перепаду, уменьшает частоту вдвое; несколько ступеней и обратная связь задают итоговый коэффициент деления. Форма выходного сигнала — меандр, отсюда гармоники в его спектре. Деление снижает фазовый шум пропорционально коэффициенту; предел этому — шум, который вносит сама схема делителя.
Делитель частоты на два. Деление на два — самый быстрый вариант: один триггер, минимальные задержки. Такой делитель ставят там, где нужна половинная частота с минимальным добавленным шумом.
| Параметр | По серии |
|---|---|
| Моделей в серии | 1 |
| Диапазон частот серии | 50 МГц |
| Артикул |
|---|
| KADAMM ДЧ-2-100 |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Входная частота, МГц | 100 (2–5dBm) |
| Выходная частота, МГц | 50 |
| Выходная мощность, дБм | 5–8 |
| Соединитель | SMA |
| Габаритные размеры, мм | 35×35×10 |
| Коэффициент умножения / деления | 2 |
| Гармоники, дБн | -60 |
| Паразитные составляющие, дБн | -75 |
| Напряжение питания, В (пост.) | 12 |
| Ток потребления, мА (макс.) | 150 |
Источник питания выбирают стабилизированный, с минимальными пульсациями: его шум добавляется к фазовому шуму выхода. Корпус модуля заземляют, входной кабель выбирают покороче.
Гетеродины, измерительные приборы, радиолокация, системы связи.
Что получает заказчик по модели серии KADAMM ДЧ-2-100: умножитель или делитель частоты, к нему — паспорт изделия.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
У цифровой схемы выход импульсный, прямоугольный; синусоиду даёт фильтр нижних частот.
Снижает пропорционально коэффициенту, пока на первый план не выходит собственный шум схемы.
Схема начинает терять перепады либо самовозбуждается — уровень входа должен оставаться в паспортных границах.
Каскадировать можно — коэффициенты перемножаются, но второй делитель подбирают под частоту на выходе первого.
Рабочий диапазон 1 модели серии KADAMM ДЧ-2-100 — 50 МГц.
По всей серии (1 модель, KADAMM ДЧ-2-100) неизменны: Входная частота, МГц — 100 (2–5dBm), Выходная частота, МГц — 50, Выходная мощность, дБм — 5–8, Соединитель — SMA, Габаритные размеры, мм — 35×35×10.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ДЧ-2-100 — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ДЧ-2-100 могут уточняться без уведомления.
Поставляем Делители частоты ÷2 KADAMM ДЧ-2-100 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
