Умножители частоты ×6: 1 модель. Входной и выходной диапазоны и мощность — в таблице.

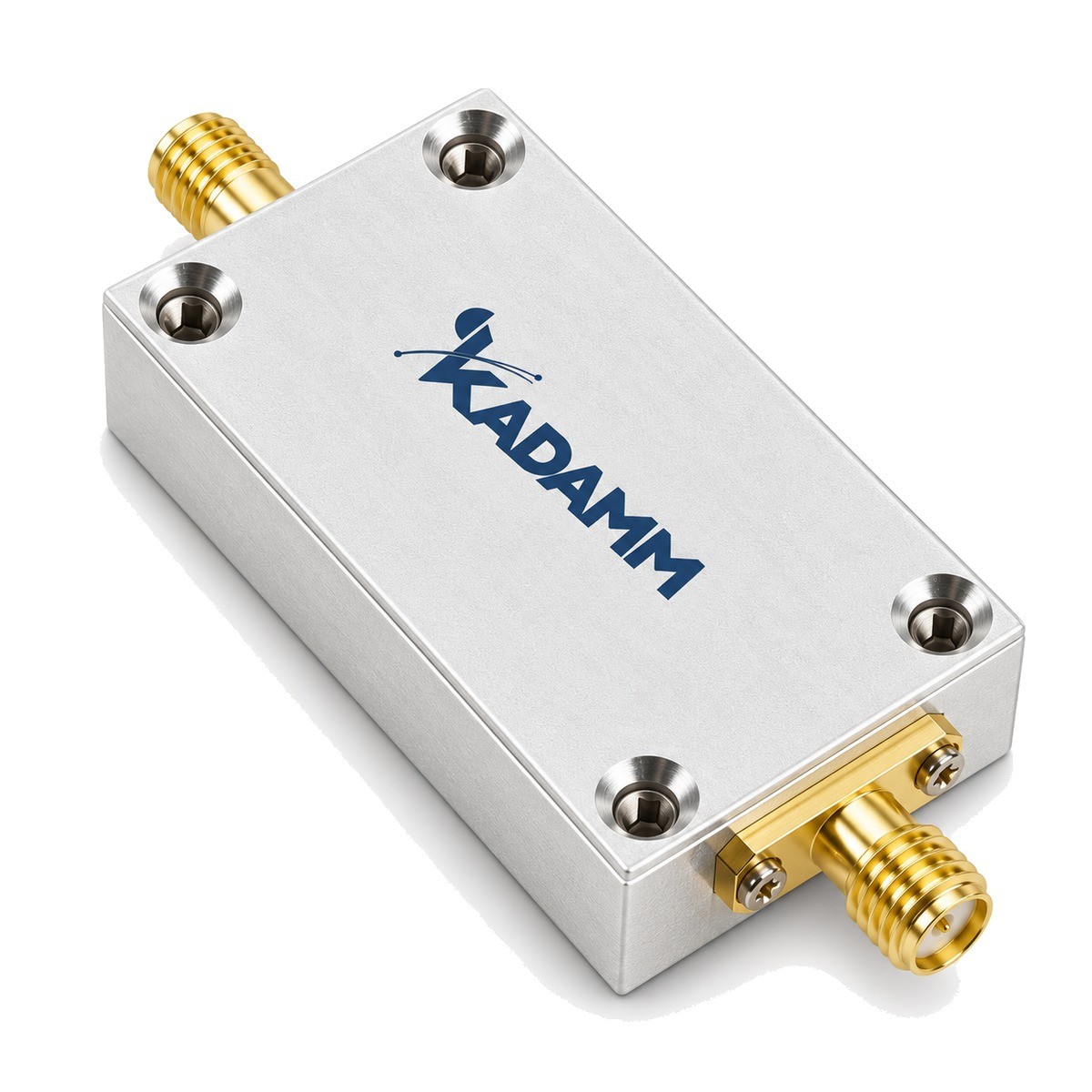

Серия KADAMM УЧ-6-75000-110000-5 — 1 модель в диапазоне 75 – 110 ГГц.
В серии KADAMM УЧ-6-75000-110000-5 — 1 модель; входной и выходной диапазоны, мощность и подавление побочных составляющих — в таблице.
Модули формирования и преобразования сигналов СВЧ: генераторы и синтезаторы, умножители и делители частоты, смесители, детекторы, ограничители.
Умножитель частоты получает из входного сигнала кратную частоту.
Умножитель частоты на шесть миллиметрового диапазона. Умножитель на шесть даёт выходной сигнал в коротковолновой части миллиметрового диапазона, где генераторов с хорошей стабильностью на основной частоте практически нет. Источником служит синтезатор сантиметрового диапазона, а умножитель переносит его сетку частот вверх в шесть раз. Коэффициент шесть обычно получают сочетанием утроения и удвоения в одном корпусе. Чтобы выходной уровень был достаточен для гетеродина смесителя или для измерений, между ступенями стоят усилители, а выходные фильтры выделяют шестую гармонику и подавляют соседние. Такой умножитель применяют в измерительных расширителях частоты анализаторов цепей и спектра, в гетеродинах приёмников миллиметрового диапазона, в радиолокационных датчиках и в лабораторных установках для исследования материалов и антенн на этих частотах. При выборе обратите внимание на требуемую входную мощность: её должен обеспечить источник без перегрузки. Тип выходного соединения на частотах этого диапазона подбирают под ответный тракт — уточняйте его у менеджера вместе с ответной частью. На таких частотах каждое соединение заметно влияет на результат: стыки должны быть чистыми, без перекоса, а путь от умножителя до потребителя — как можно короче. Выходной уровень проверяют измерителем мощности, рассчитанным на этот диапазон: датчики сантиметрового диапазона здесь не работают. Входной источник подключают через кабель с малыми потерями на его частотах, иначе раскачки может не хватить на верхнем краю диапазона.
| Параметр | По серии |
|---|---|
| Моделей в серии | 1 |
| Диапазон частот серии | 75 – 110 ГГц |
| Артикул |
|---|
| KADAMM УЧ-6-75000-110000-5 |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Входная частота, ГГц | 12,5–18,33 |
| Выходная частота, ГГц | 75–110 |
| Выходная мощность, дБм | 5 |
| Габаритные размеры, мм | 35×30×22 |
| Входная мощность, дБм | 17 |
| Коэффициент умножения / деления | 6 |
| Напряжение питания, В (пост.) | 7 |
| Ток потребления, мА (тип.) | 130 |
Гетеродины, измерительная аппаратура, радиолокация и связь.
Комплект поставки модели серии KADAMM УЧ-6-75000-110000-5: умножитель или делитель частоты, паспорт изделия.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Прямые генераторы этого диапазона уступают синтезатору с умножителем по стабильности и перестройке; умножитель переносит готовую сетку частот синтезатора.
Синтезатор или генератор, перекрывающий входной диапазон модели, с выходной мощностью в пределах, указанных для её входа.
Все 1 модель серии KADAMM УЧ-6-75000-110000-5 работают в диапазоне 75 – 110 ГГц.
У всех 1 модель серии KADAMM УЧ-6-75000-110000-5: Входная частота, ГГц — 12,5–18,33; Выходная частота, ГГц — 75–110; Выходная мощность, дБм — 5; Габаритные размеры, мм — 35×30×22; Входная мощность, дБм — 17.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM УЧ-6-75000-110000-5 — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM УЧ-6-75000-110000-5 могут уточняться без уведомления.
Поставляем Умножители частоты ×6 KADAMM УЧ-6-75000-110000-5 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
