Умножители частоты ×10: 1 модель. Входной и выходной диапазоны и мощность — в таблице.
Серия KADAMM УЧ-10-100 — 1 модель в диапазоне 100 МГц.
В серии KADAMM УЧ-10-100 — 1 модель; входной и выходной диапазоны, мощность и подавление побочных составляющих — в таблице.
Модули формирования и преобразования сигналов СВЧ: генераторы и синтезаторы, умножители и делители частоты, смесители, детекторы, ограничители.
Умножитель частоты получает из входного сигнала кратную частоту.

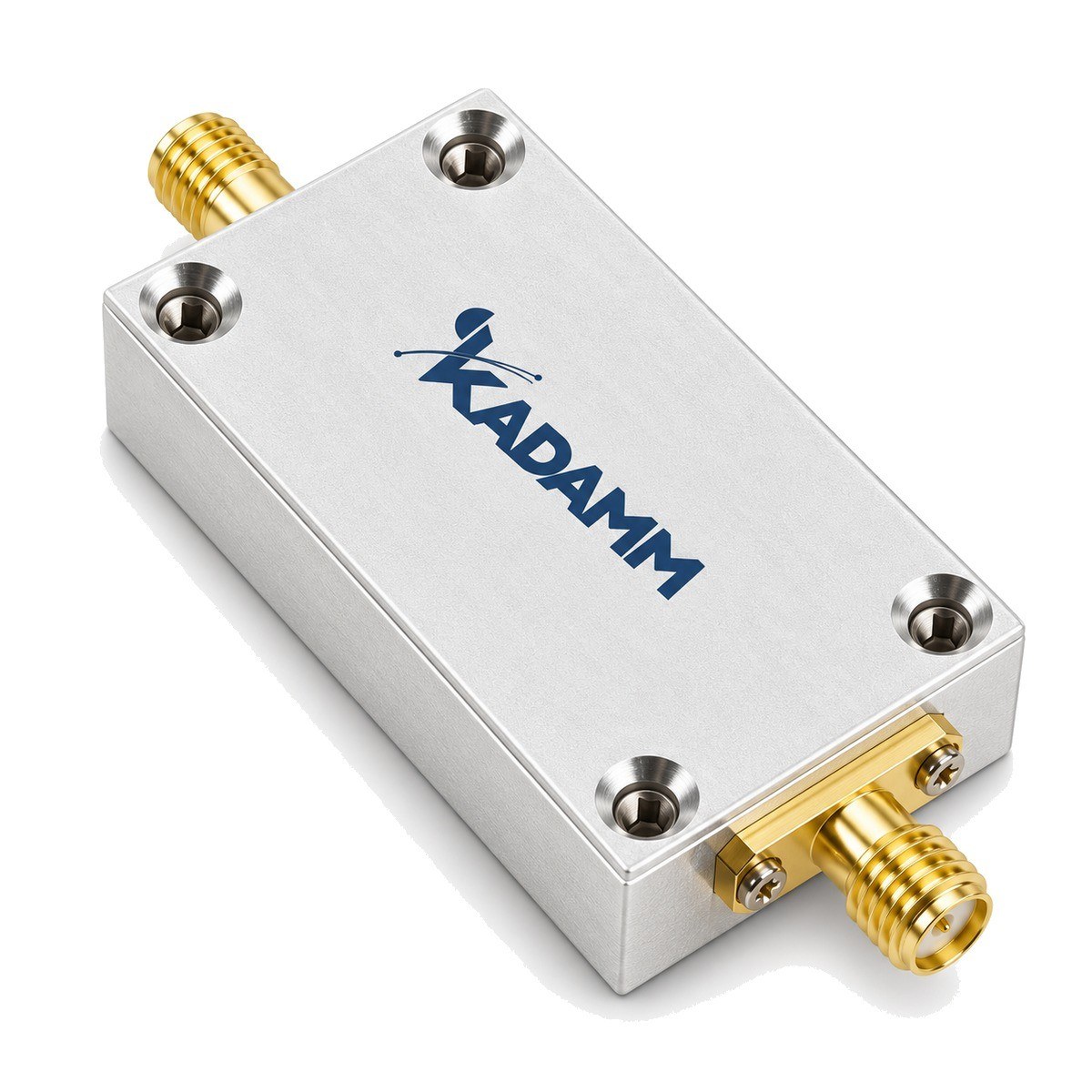

Умножитель опорной частоты на десять. Этот умножитель работает в области опорных частот и решает задачу распределения опоры: получает из стандартного опорного сигнала частоту в десять раз выше — именно такую требуют многие синтезаторы, генераторы с ФАПЧ и системы тактирования. Десятую гармонику нельзя выделить одним простым фильтром: соседние гармоники близки по частоте. Поэтому такие умножители строят иначе, чем СВЧ-удвоители: используют каскад умножения или подстройку генератора выходной частоты по входной опоре. От схемы зависит, насколько чистым будет выходной спектр, — побочные составляющие и фазовый шум нормируются в паспорте модели. Блок в металлическом корпусе с собственным питанием ставят между опорным генератором и потребителем; выход можно размножить делителем мощности, если опору нужно раздать нескольким приборам. Подбирая умножитель, проверьте совпадение входной частоты с вашей опорой и уровень, который требуется на опорном входе потребителя. Большой коэффициент умножения заметно поднимает фазовый шум опоры, поэтому на вход такого блока подают сигнал малошумящего кварцевого или термостатированного генератора, а не опору с цифровым формированием. После включения блоку дают время на установление режима, прежде чем запускать точные измерения или калибровку синтезаторов, работающих от его выхода. Кабели опорного тракта прокладывают отдельно от силовых и цифровых линий: помеха, наведённая на опору, после умножения в синтезаторе превратится в побочные составляющие его выходного спектра.
| Параметр | По серии |
|---|---|
| Моделей в серии | 1 |
| Диапазон частот серии | 100 МГц |
| Артикул |
|---|
| KADAMM УЧ-10-100 |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Входная частота, ГГц | 0,01 (0dBm) |
| Выходная частота, ГГц | 0,1 |
| Выходная мощность, дБм | 3–6 |
| Габаритные размеры, мм | 51×51×18 |
| Коэффициент умножения / деления | 10 |
| Напряжение питания, В (пост.) | 12 |
| Ток потребления, мА (тип.) | 260 |
Гетеродины, измерительная аппаратура, радиолокация и связь.
Комплект поставки модели серии KADAMM УЧ-10-100: умножитель или делитель частоты, паспорт изделия.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Выходной сигнал жёстко связан с исходной опорой: все приборы системы остаются синхронными.
Да, через делитель мощности; учитывайте, что каждый выход делителя получает меньший уровень.
Все 1 модель серии KADAMM УЧ-10-100 работают в диапазоне 100 МГц.
У всех 1 модель серии KADAMM УЧ-10-100: Входная частота, ГГц — 0,01 (0dBm); Выходная частота, ГГц — 0,1; Выходная мощность, дБм — 3–6; Габаритные размеры, мм — 51×51×18; Коэффициент умножения / деления — 10.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM УЧ-10-100 — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM УЧ-10-100 могут уточняться без уведомления.
Поставляем Умножители частоты ×10 KADAMM УЧ-10-100 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
