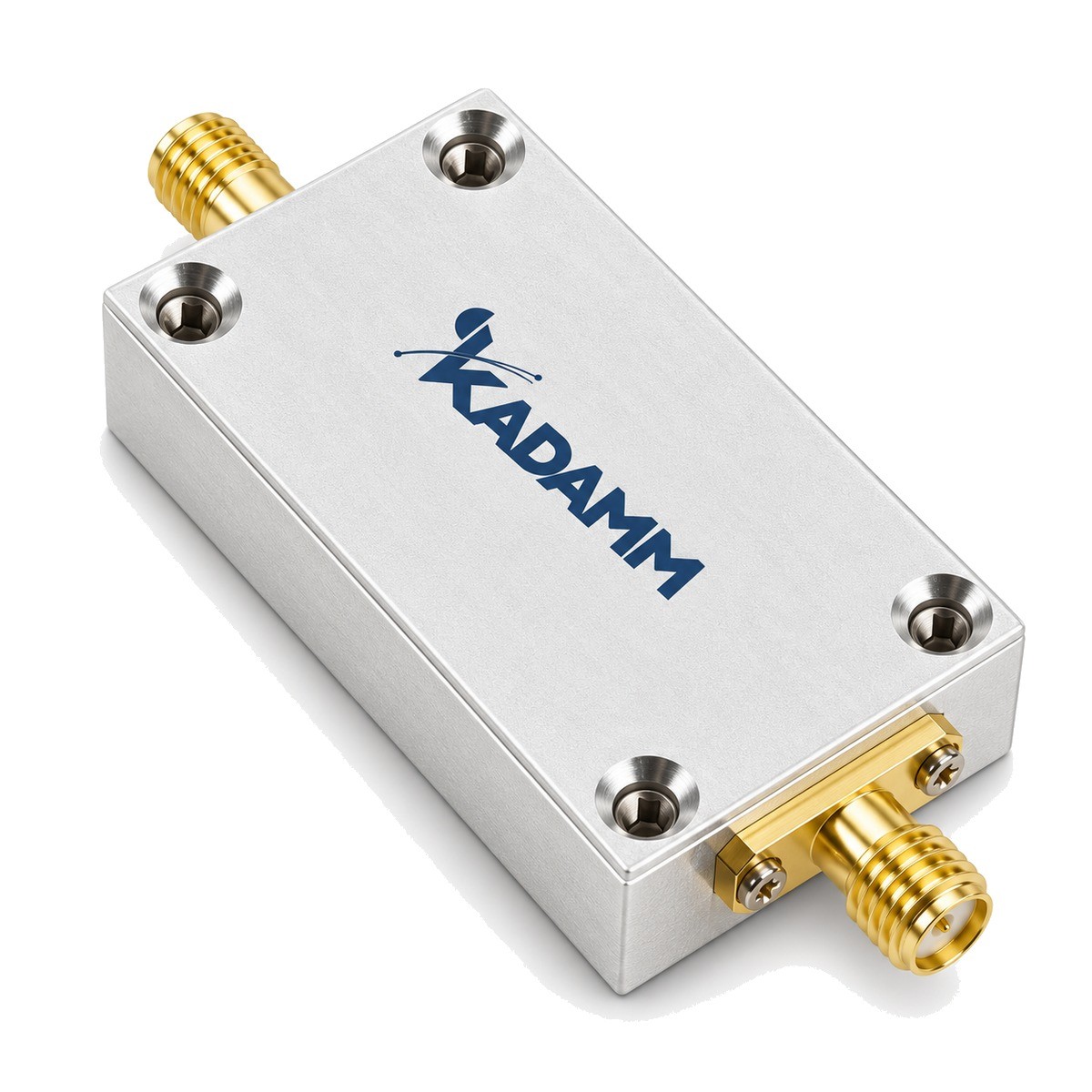

Умножители частоты ×2 KADAMM УЧ-2

Серия KADAMM УЧ-2 — 5 моделей в диапазоне 20 – 75 ГГц. Модели различаются: входная частота, выходная частота, выходная мощность, КСВН, габариты.

В серии KADAMM УЧ-2 — 5 моделей; входной и выходной диапазоны, мощность и подавление побочных составляющих — в таблице.

Модули формирования и преобразования сигналов СВЧ: генераторы и синтезаторы, умножители и делители частоты, смесители, детекторы, ограничители.

Умножитель частоты получает из входного сигнала кратную частоту.

По таблице исполнений KADAMM УЧ-2: КСВН от 1,7 до 1,8 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Умножители частоты на два (удвоители). Удвоитель — самый распространённый умножитель: из второй гармоники проще всего получить большую выходную мощность и чистый спектр. Удвоители, как правило, строят по балансной схеме: два нелинейных элемента включены так, что нечётные гармоники, включая входную частоту, взаимно вычитаются на выходе, а чётные складываются. Это даёт подавление входного сигнала без громоздкого выходного фильтра и позволяет перекрыть широкую полосу. Модели серии заметно различаются выходным уровнем и током потребления. Модели с выходным усилителем дают уровень, достаточный, чтобы прямо раскачать гетеродинный вход смесителя или следующий умножитель. Такие модели потребляют заметный ток и нуждаются в теплоотводе. Модели без усилителя компактнее и потребляют меньше, но дают меньший выходной уровень. Удвоитель чаще всего ставят последним звеном синтезатора или генератора, чтобы перенести его сетку частот в верхний диапазон: от сантиметрового к миллиметровому. Входная полоса удвоителя — ровно половина выходной, поэтому источник выбирают сразу под нужный выходной диапазон. При выборе сравните диапазон входной мощности модели с уровнем вашего источника: при недостаточной раскачке выходной уровень падает, а подавление побочных гармоник ухудшается. Входное сопротивление нелинейного элемента меняется вместе с уровнем раскачки, поэтому согласование входа удвоителя хуже, чем у пассивных компонентов. Если источник чувствителен к отражениям, между ним и удвоителем ставят небольшой аттенюатор или вентиль. Удвоитель удобен и при модернизации: когда синтезатор системы не достаёт до нового верхнего диапазона, удвоитель на его выходе решает задачу без замены синтезатора и без изменения программы управления, кроме пересчёта частот.

Выбор внутри серии KADAMM УЧ-2: выходная мощность, дБм — от 26 у KADAMM УЧ-2-20000-40000-26S до 6 у KADAMM УЧ-2-50000-75000; КСВН — от 1,7 у KADAMM УЧ-2-20000-50000-16 до 1,8 у KADAMM УЧ-2-20000-40000-26S; входная мощность, дБм — от 22 у KADAMM УЧ-2-50000-75000 до 0 у KADAMM УЧ-2-40000-60000.

Гетеродины, измерительная аппаратура, радиолокация и связь.

Комплект поставки модели серии KADAMM УЧ-2: умножитель или делитель частоты, паспорт изделия.
