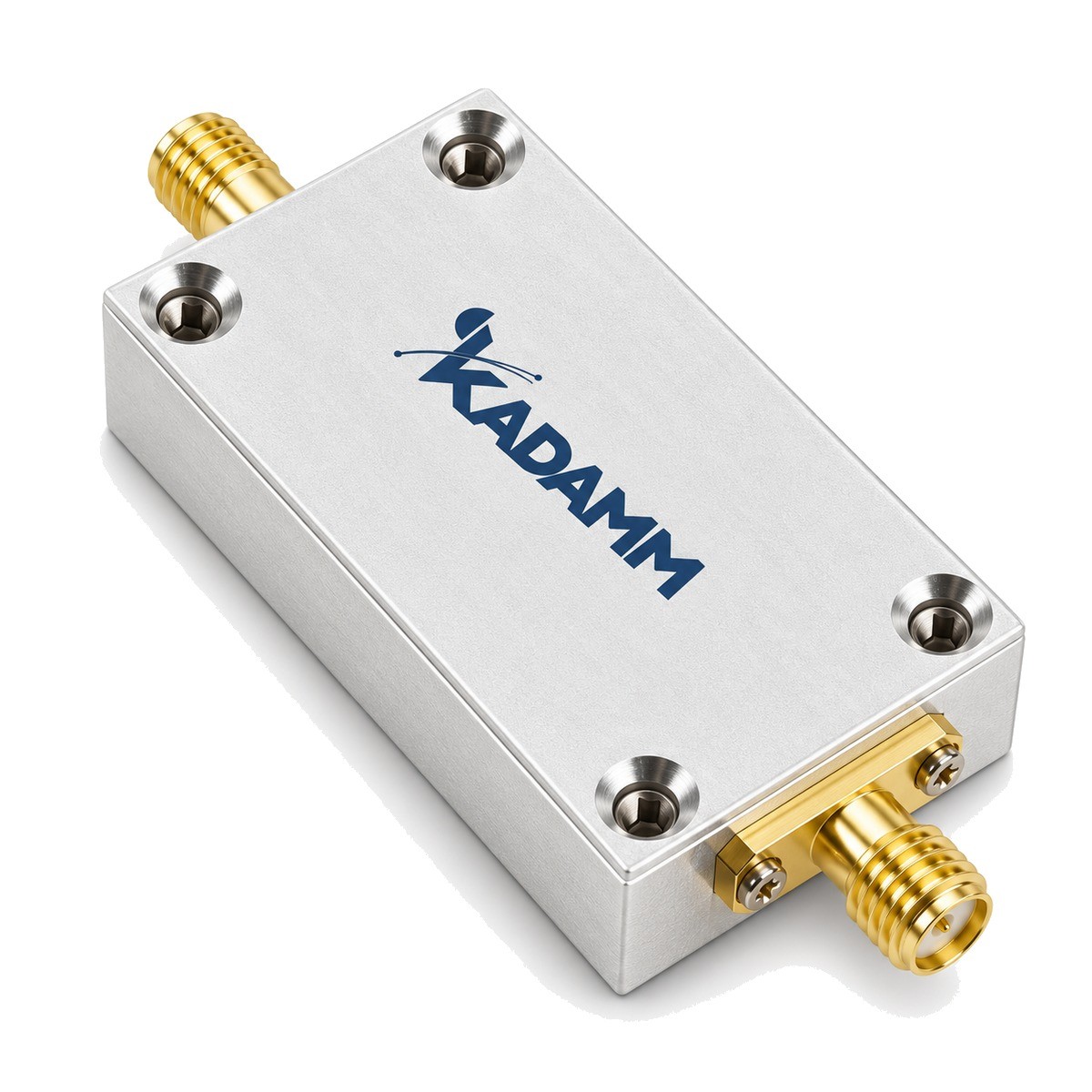

Умножители частоты ×4: 4 модели. Входной и выходной диапазоны и мощность — в таблице.
Серия KADAMM УЧ-4 — 4 модели в диапазоне 24 – 70 ГГц. Модели различаются: входная частота, выходная частота, выходная мощность, КСВН, габариты.
В серии KADAMM УЧ-4 — 4 модели; входной и выходной диапазоны, мощность и подавление побочных составляющих — в таблице.
Модули формирования и преобразования сигналов СВЧ: генераторы и синтезаторы, умножители и делители частоты, смесители, детекторы, ограничители.
Умножитель частоты получает из входного сигнала кратную частоту.
По таблице исполнений KADAMM УЧ-4: КСВН не более 1,8. Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
Умножители частоты на четыре (учетверители). Учетверитель переносит частоту источника сразу на две октавы вверх. Внутри это, как правило, каскад двух удвоителей с усилением и фильтрацией между ними: так легче подавить нечётные и соседние гармоники, чем выделять четвёртую гармонику одного нелинейного элемента. Учетверители ставят там, где входной источник — синтезатор или генератор с ФАПЧ сантиметрового диапазона — нужно поднять в миллиметровый диапазон одной компактной сборкой. В серии есть модели и на фиксированную частоту, и широкополосные; у широкополосных выходная полоса вчетверо шире входной, поэтому малые неточности источника по частоте на выходе заметнее. Ближайшие к рабочей нежелательные составляющие — третья и пятая гармоники входа — отстоят от выходной частоты всего на одну входную частоту. Если тракт после умножителя чувствителен к ним, предусмотрите полосовой фильтр на выходе. Модели серии различаются входным уровнем и током потребления: широкополосные с усилителем требуют теплоотвода, модели на фиксированную частоту компактнее и потребляют меньше тока. Перед заказом пересчитайте требования к источнику: нужный выходной диапазон, делённый на четыре, должен целиком лежать во входном диапазоне модели, а шаг сетки синтезатора на выходе учетверителя станет вчетверо крупнее. Если выходного уровня не хватает для потребителя, после учетверителя ставят усилитель того же диапазона, а не повышают раскачку сверх паспортной — это не добавит мощности, но может повредить вход.
| Параметр | По серии |
|---|---|
| Моделей в серии | 4 |
| Диапазон частот серии | 24 – 70 ГГц |
| Входная частота | 6–17,5 ГГц |
| Выходная частота | 24–70 ГГц |
| Выходная мощность, дБм | 13–16 дБм |
| КСВН | 1,8 |
| Габаритные размеры | 35×25×8; 25×25×8; 50×30×15 |
| Входная мощность, дБм | 0–10 дБм |
| Напряжение питания, В (пост.) | 5–12 В (пост.) |
| Ток потребления, мА (тип.) | 260–800 мА (тип.) |
| Артикул | Входная частота, ГГц | Выходная частота, ГГц | Выходная мощность, дБм | КСВН | Габариты, мм | Входная мощность, дБм | Питание, В | Ток потребления, мА (тип.) |
|---|---|---|---|---|---|---|---|---|
| KADAMM УЧ-4-24000-15 | 6 | 24 | 15 | - | 35×25×8 | 0–3 | 8 | 260 |
| KADAMM УЧ-4-28000-40000 | 7–10 | 28–40 | 13 | - | 25×25×8 | 10 | 5±0,5 | 260 |
| KADAMM УЧ-4-40000-65000-16S | 10–16,25 | 40–65 | 16 | 1,8 | 50×30×15 | 0 | 6–12 | 800 |
| KADAMM УЧ-4-40000-70000-16S | 10–17,5 | 40–70 | 16 | 1,8 | 50×30×15 | 0 | 6–12 | 800 |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| Коэффициент умножения / деления | 4 |
| Параметр | Что означает |
|---|---|
| Входная частота, ГГц | Частоты, на которые рассчитан вход: выход нормирован, только когда вход в этих пределах. В серии: 6–17,5 ГГц. |
| Выходная частота, ГГц | Рабочий выходной диапазон — входная частота, умноженная на коэффициент. В серии: 24–70 ГГц. |
| Входная мощность, дБм | Уровень, которым нужно раскачать умножитель. Недостаток раскачки снижает выход и ухудшает подавление гармоник, избыток опасен для входа. В серии: 0–10 дБм. |
| Выходная мощность, дБм | Уровень полезной гармоники на выходе. В серии: 13–16 дБм. |
| Напряжение питания, В (пост.) | Постоянное напряжение питания активной схемы. В серии: 5–12 В (пост.). |
| Ток потребления, мА (тип.) | Определяет нагрузку на источник и тепловыделение: модели с большим током ставят на теплоотвод. В серии: 260–800 мА (тип.). |
| КСВН | Согласование входа и выхода. В серии: 1,8. |
| Габаритные размеры, мм | Размеры корпуса. В серии: 35×25×8; 25×25×8; 50×30×15. |
Выбор внутри серии KADAMM УЧ-4: выходная мощность, дБм — от 16 у KADAMM УЧ-4-40000-70000-16S до 13 у KADAMM УЧ-4-28000-40000; входная мощность, дБм — от 10 у KADAMM УЧ-4-28000-40000 до 0–3 у KADAMM УЧ-4-24000-15.
Гетеродины, измерительная аппаратура, радиолокация и связь.
Комплект поставки модели серии KADAMM УЧ-4: умножитель или делитель частоты, паспорт изделия.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Третья и пятая гармоники входа лежат близко к рабочей, и их трудно отфильтровать дальше по тракту.
Вдвое сильнее, чем при удвоении, если считать в децибелах: поэтому источник для учетверителя выбирают с хорошим фазовым шумом.
Серия KADAMM УЧ-4 перекрывает 24 – 70 ГГц: KADAMM УЧ-4-24000-15 — 24; KADAMM УЧ-4-28000-40000 — 28–40; KADAMM УЧ-4-40000-65000-16S — 40–65; KADAMM УЧ-4-40000-70000-16S — 40–70.
У всех 4 модели серии KADAMM УЧ-4: Коэффициент умножения / деления — 4.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM УЧ-4 — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM УЧ-4 могут уточняться без уведомления.
Поставляем Умножители частоты ×4 KADAMM УЧ-4 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
