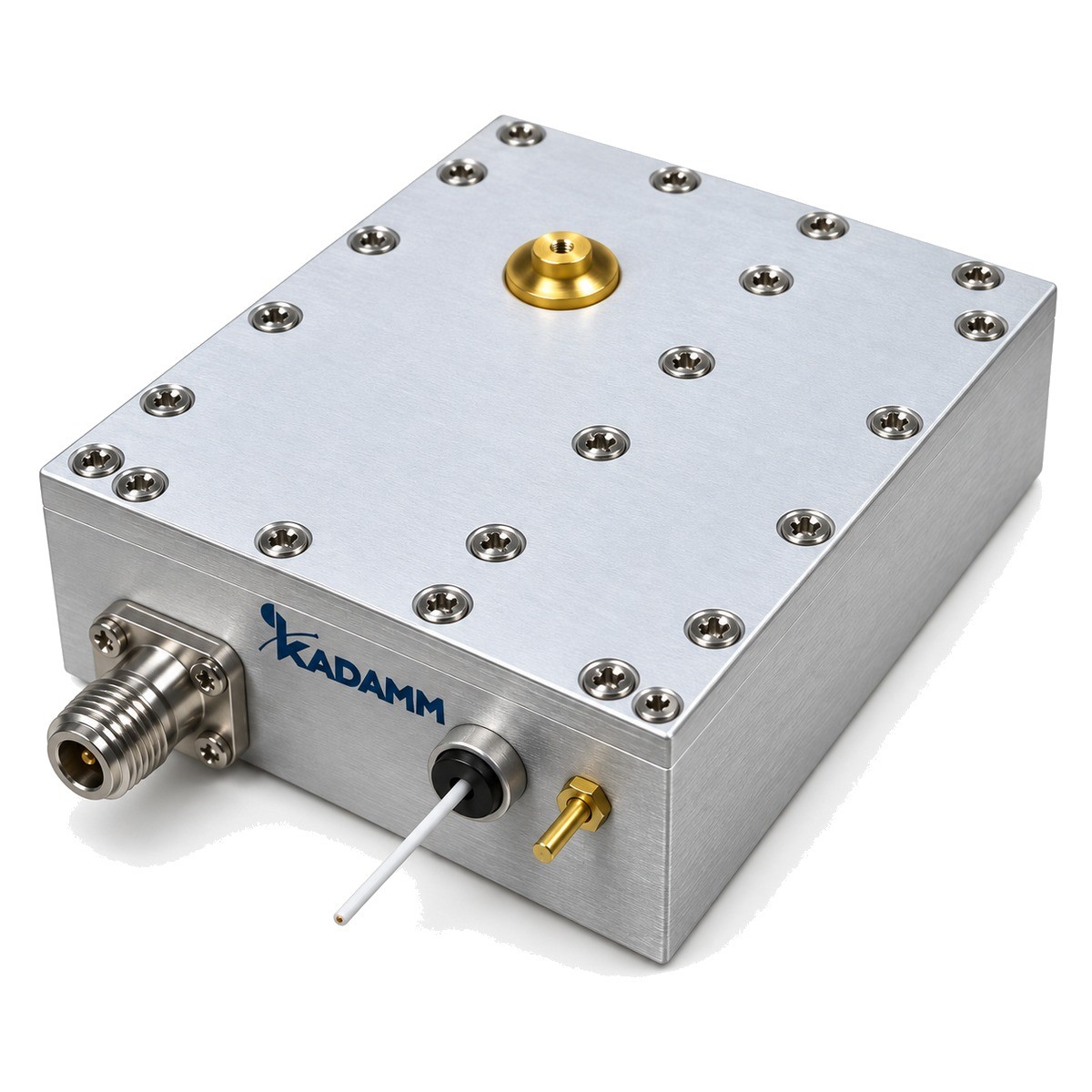

Генераторы на диэлектрическом резонаторе (DRO): 10 моделей. Выходная частота, мощность и фазовый шум — в таблице исполнений.
Серия KADAMM ГДР — 10 моделей в диапазоне 13,434 – 38,5 ГГц. Модели различаются: выходная частота, выходная мощность, фазовый шум на отстройке 10 кГц, фазовый шум на отстройке 100 кГц, габариты.
В серии KADAMM ГДР — 10 моделей. Для каждой модели — выходная частота, мощность, фазовый шум, опорная частота и питание.
Генератор на диэлектрическом резонаторе (DRO) — простой и компактный источник фиксированной СВЧ-частоты с малым фазовым шумом. Работает без опорного сигнала и петли, поэтому дешевле и проще генераторов с ФАПЧ; применяется там, где допустим некоторый уход частоты с температурой и временем.
Модули формирования и преобразования сигналов СВЧ: генераторы и синтезаторы, умножители и делители частоты, смесители, детекторы, ограничители.
У генератора главное — фазовый шум и стабильность частоты.
Транзисторный генератор нагружен на диэлектрический резонатор — керамическую шайбу с высокой диэлектрической проницаемостью и малыми потерями, связанную с микрополосковой линией. Металлический корпус экранирует резонатор; положение подстроечного винта над резонатором позволяет при настройке немного сдвинуть частоту.
Частоту генерации задаёт резонанс шайбы. Высокая добротность резонатора удерживает частоту и подавляет фазовый шум. Керамику подбирают с малым температурным коэффициентом, но уход частоты с температурой всё же остаётся — его характеризует параметр стабильности.
| Параметр | По серии |
|---|---|
| Моделей в серии | 10 |
| Диапазон частот серии | 13,434 – 38,5 ГГц |
| Выходная частота | 13,434–38,5 ГГц |
| Выходная мощность, дБм | 10–20 дБм |
| Фазовый шум на отстройке 10 кГц, дБн/Гц | -85–-75 дБн/Гц |
| Фазовый шум на отстройке 100 кГц, дБн/Гц | -110–-93 дБн/Гц |
| Габаритные размеры | по таблице исполнений (корпусов: 6) |
| Паразитные составляющие, дБн | -85–75 дБн |
| Гармоники, дБн | -25–20 дБн |
| Фазовый шум на отстройке 1 МГц, дБн/Гц | -130–-93 дБн/Гц |
| Артикул | Выходная частота, ГГц | Выходная мощность, дБм | Фазовый шум на отстройке 10 кГц, дБн/Гц | Фазовый шум на отстройке 100 кГц, дБн/Гц | Габариты, мм | Паразитные составляющие, дБн | Гармоники, дБн | Фазовый шум на отстройке 1 МГц, дБн/Гц |
|---|---|---|---|---|---|---|---|---|
| KADAMM ГДР-13434-13454-13 | 13,434–13,454 | 13 | -75 | -110 | 53,3×27,9×13,2 | -80 | -20 | -130 |
| KADAMM ГДР-14250-10 | 14,25 | 10 | -75 | -110 | 57,15×29,21×15,75 | -80 | -20 | -130 |
| KADAMM ГДР-25950-26050-20 | 25,95–26,05 | 20 | - | -100 | 63,48×30,48×20,8 | 75 | 20 | - |
| KADAMM ГДР-28550-13 | 28,55 | 13 | -83 | -93 | 51×40×17,2 | -80 | -20 | -93 |
| KADAMM ГДР-29050-13 | 29,05 | 13 | -83 | -93 | 51×40×17,2 | -80 | -20 | -93 |
| KADAMM ГДР-29550-13 | 29,55 | 13 | -83 | -93 | 51×40×17,2 | -80 | -20 | -93 |
| KADAMM ГДР-29975-30025-13 | 29,975–30,025 | 13 | - | - | 84×72×28 | -70 | -25 | - |
| KADAMM ГДР-34475-10 | 34,475 | 10 | -85 | -105 | 51×40×17,2 | -80 | -20 | -128 |
| KADAMM ГДР-35000-18 | — | 18 | — | — | — | -25 при 17,5 ГГц -80 51×40×17,2 | — | — |
| KADAMM ГДР-38500-10 | 38,5 | 10 | -75 | - | 51×40×16 | -85 | -25 при 9,625 ГГц | - |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Указаны у части моделей серии; у остальных параметр не нормируется.
| Параметр | Значение |
|---|---|
| Фазовый шум, дБн/Гц | -85 -85 -105 -105 -128 -128 — KADAMM ГДР-35000-18 |
| Стабильность частоты | 2,5 — KADAMM ГДР-35000-18 |
| Параметр | Что означает |
|---|---|
| Выходная частота, ГГц | Фиксированная частота генератора. В серии: 13,434–38,5 ГГц. |
| Фазовый шум на отстройке 10 кГц, дБн/Гц | Шум на отстройке от несущей; у DRO вдали от несущей он низкий. В серии: -85–-75 дБн/Гц. |
| Выходная мощность, дБм | Уровень выхода. В серии: 10–20 дБм. |
| Гармоники, дБн | Уровень гармоник. В серии: -25–20 дБн. |
| Паразитные составляющие, дБн | Побочные составляющие спектра. В серии: -85–75 дБн. |
| Габаритные размеры, мм | Размеры корпуса. В серии: по таблице исполнений (корпусов: 6). |
Выбор внутри серии KADAMM ГДР: выходная мощность, дБм — от 20 у KADAMM ГДР-25950-26050-20 до 10 у KADAMM ГДР-38500-10; фазовый шум на отстройке 10 кГц, дБн/Гц — от -85 у KADAMM ГДР-34475-10 до -75 у KADAMM ГДР-13434-13454-13; фазовый шум на отстройке 100 кГц, дБн/Гц — от -110 у KADAMM ГДР-14250-10 до -93 у KADAMM ГДР-28550-13.
Генератор крепят жёстко, вдали от вибрации; питание — стабилизированное. Подстроечный винт без необходимости не трогают: он задаёт частоту, выставленную при настройке.
Гетеродины, измерительная аппаратура, радиолокация и связь.
Комплект поставки модели серии KADAMM ГДР: генератор или синтезатор, паспорт изделия.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
У DRO нет петли и опоры: частота держится резонатором и уходит с температурой; у PLDRO она привязана к опорному сигналу.
Механически — подстроечным винтом в небольших пределах при настройке.
Диэлектрический резонатор очень добротный, он подавляет фазовые флуктуации генератора.
Рассогласование нагрузки немного тянет частоту; при необходимости на выходе ставят вентиль.
Серия KADAMM ГДР перекрывает 13,434 – 38,5 ГГц: KADAMM ГДР-38500-10 — 38,5; KADAMM ГДР-34475-10 — 34,475; KADAMM ГДР-29975-30025-13 — 29,975–30,025; KADAMM ГДР-29550-13 — 29,55; KADAMM ГДР-29050-13 — 29,05; KADAMM ГДР-28550-13 — 28,55; KADAMM ГДР-25950-26050-20 — 25,95–26,05; KADAMM ГДР-14250-10 — 14,25; ещё 1 в таблице исполнений.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ГДР — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ГДР могут уточняться без уведомления.
Поставляем Генераторы на диэлектрическом резонаторе (DRO) KADAMM ГДР под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
