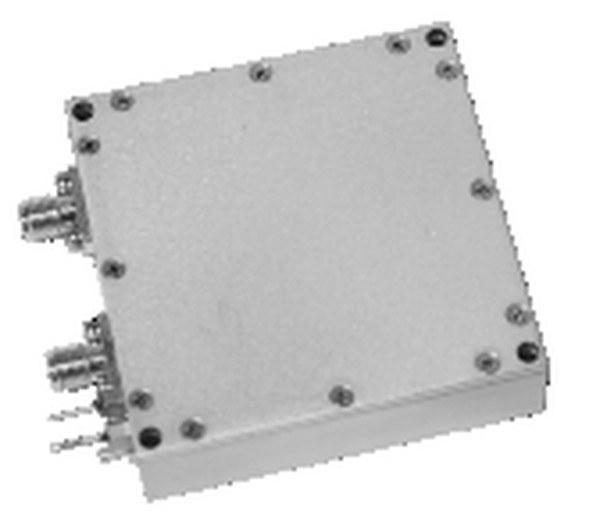

Синтезаторы частоты, с быстрой перестройкой: 4 модели. По каждой модели в таблице — частота, мощность и фазовый шум на выходе.
Серия KADAMM СЧ-БП — 4 модели в диапазоне 1,25 – 20 ГГц. Отличия моделей: выходная частота, выходная мощность, фазовый шум на отстройке 1 кГц, габариты, шаг перестройки.
Состав серии KADAMM СЧ-БП — 4 модели. Таблица: частота и мощность на выходе, фазовый шум, опорная частота, питание — для каждой модели.
Синтезатор частоты получает из одного опорного сигнала колебание нужной частоты и по команде перестраивает её с мелким шагом. Выходные частоты получаются из опоры и сохраняют её стабильность. В приёмниках, передатчиках, радиолокаторах и измерительной технике синтезатор служит источником гетеродинных, тестовых и зондирующих сигналов.
Генераторы, синтезаторы, умножители и делители частоты, смесители, детекторы и ограничители — модули для получения и обработки сигналов СВЧ.
От стабильного эталона синтезатор получает частоты с заданным шагом, и для него главное — фазовый шум и скорость перестройки.
В корпусе — генераторы, управляемые напряжением, петли фазовой автоподстройки частоты (ФАПЧ), где работают делители и фазовые детекторы, схемы мелкого шага, фильтры и усилитель на выходе. Микроконтроллер управления принимает цифровые команды и выставляет параметры петель. Источник опорной частоты — внешний или встроенный генератор.
Сигнал генератора делится, его фаза сравнивается в петле ФАПЧ с фазой опоры, а генератор подстраивается до постоянной разности фаз. Частоту на выходе меняют, переключая коэффициент деления. Около несущей фазовый шум задают опора и петля, на больших отстройках — генератор; полосу петли выбирают, балансируя между чистотой спектра и скоростью перестройки.
Синтезаторы с быстрой перестройкой. У этой серии главный параметр — время переключения частоты. Быстрая перестройка нужна в системах с программной перестройкой рабочей частоты, в радиолокации с частотной манёвренностью и в автоматизированных измерениях, где каждая точка развёртки ждёт установления частоты.
| Параметр | По серии |
|---|---|
| Моделей в серии | 4 |
| Диапазон частот серии | 1,25 – 20 ГГц |
| Выходная частота | 1,25–20 ГГц |
| Выходная мощность, дБм | 5–13 дБм |
| Фазовый шум на отстройке 1 кГц, дБн/Гц | -104–-79 дБн/Гц |
| Габаритные размеры | 65×65×13; 146,1×95×18 |
| Шаг перестройки, Гц | 0,1–10 Гц |
| Время переключения, мкс | 0,5–10 мкс |
| Артикул | Выходная частота, ГГц | Выходная мощность, дБм | Фазовый шум на отстройке 1 кГц, дБн/Гц | Габариты, мм | Шаг перестройки, Гц | Время переключения, мкс |
|---|---|---|---|---|---|---|
| KADAMM СЧ-1250-10000-MS | 1,25–10 | 5 | -85 | 65×65×13 | 0,1 | 10 |
| KADAMM СЧ-1250-20000-MP | 1,25–20 | 13 | -104 | 146,1×95×18 | 10k | 0,5 |
| KADAMM СЧ-1250-20000-MP-1 | 1,25–20 | 13 | -104 | 146,1×95×18 | 10k | 0,5 |
| KADAMM СЧ-2500-20000-MS | 2,5–20 | 5 | -79 | 65×65×13 | 0,1 | 10 |
Предельные значения: время переключения — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| Соединитель | 0,4 |
| Исполнение корпуса | модуль |
| Материал | 30–40 ГГц |
| Параметр | Что означает |
|---|---|
| Выходная частота, ГГц | Диапазон перестройки синтезатора. В серии: 1,25–20 ГГц. |
| Шаг перестройки, Гц | Наименьшее приращение частоты, которое можно задать. В серии: 0,1–10 Гц. |
| Время переключения, мкс | Время от команды до установления новой частоты с заданной точностью. В серии: 0,5–10 мкс. |
| Выходная мощность, дБм | Уровень выходного сигнала. В серии: 5–13 дБм. |
| Фазовый шум на отстройке 1 кГц, дБн/Гц | Мощность шума в полосе одного герца на указанной отстройке от несущей относительно несущей; чем ниже (больше по модулю отрицательное значение), тем чище спектр. В серии: -104–-79 дБн/Гц. |
| Габаритные размеры, мм | Размеры корпуса. В серии: 65×65×13; 146,1×95×18. |
Насколько различаются модели серии KADAMM СЧ-БП: выходная мощность, дБм : 13 — KADAMM СЧ-1250-20000-MP-1, 5 — KADAMM СЧ-1250-10000-MS; фазовый шум на отстройке 1 кГц, дБн/Гц : -104 — KADAMM СЧ-1250-20000-MP, -79 — KADAMM СЧ-2500-20000-MS; время переключения, мкс : 0,5 — KADAMM СЧ-1250-20000-MP, 10 — KADAMM СЧ-2500-20000-MS.
Питание — с низкими пульсациями, установка — вдали от вентиляторов и трансформаторов, иначе вибрация и магнитные поля добавят фазовый шум. Опорный сигнал подводят экранированным кабелем.
Применяют в гетеродинах, измерительной технике, радиолокации и связи.
Модель серии KADAMM СЧ-БП поставляется так: генератор или синтезатор и паспорт изделия.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Случайные отклонения фазы, размывающие спектр сигнала вокруг несущей. Следствие — хуже избирательность в приёмнике и обнаружение медленных целей в радиолокации.
Это нужно, чтобы приборы системы опирались на общий стандарт частоты и работали синхронно.
С широкой полосой петли перестройка быстрее, но в выход проходит больше шума фазового детектора и делителей.
Управление — по цифровому интерфейсу, поэтому понадобится контроллер или компьютер с программой.
Архитектурой синтеза и широкой полосой петли; компромиссом обычно становится фазовый шум на малых отстройках.
Серия KADAMM СЧ-БП перекрывает 1,25 – 20 ГГц: KADAMM СЧ-1250-10000-MS — 1,25–10; KADAMM СЧ-2500-20000-MS — 2,5–20; KADAMM СЧ-1250-20000-MP — 1,25–20; KADAMM СЧ-1250-20000-MP-1 — 1,25–20.
Все 4 модели серии KADAMM СЧ-БП совпадают по параметрам: Соединитель — 0,4, Исполнение корпуса — модуль, Материал — 30–40 ГГц.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM СЧ-БП — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM СЧ-БП могут уточняться без уведомления.
Поставляем Синтезаторы частоты, с быстрой перестройкой KADAMM СЧ-БП под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
