Генераторы, управляемые напряжением (ГУН, VCO): 5 моделей. Выходная частота, мощность и фазовый шум — в таблице исполнений.

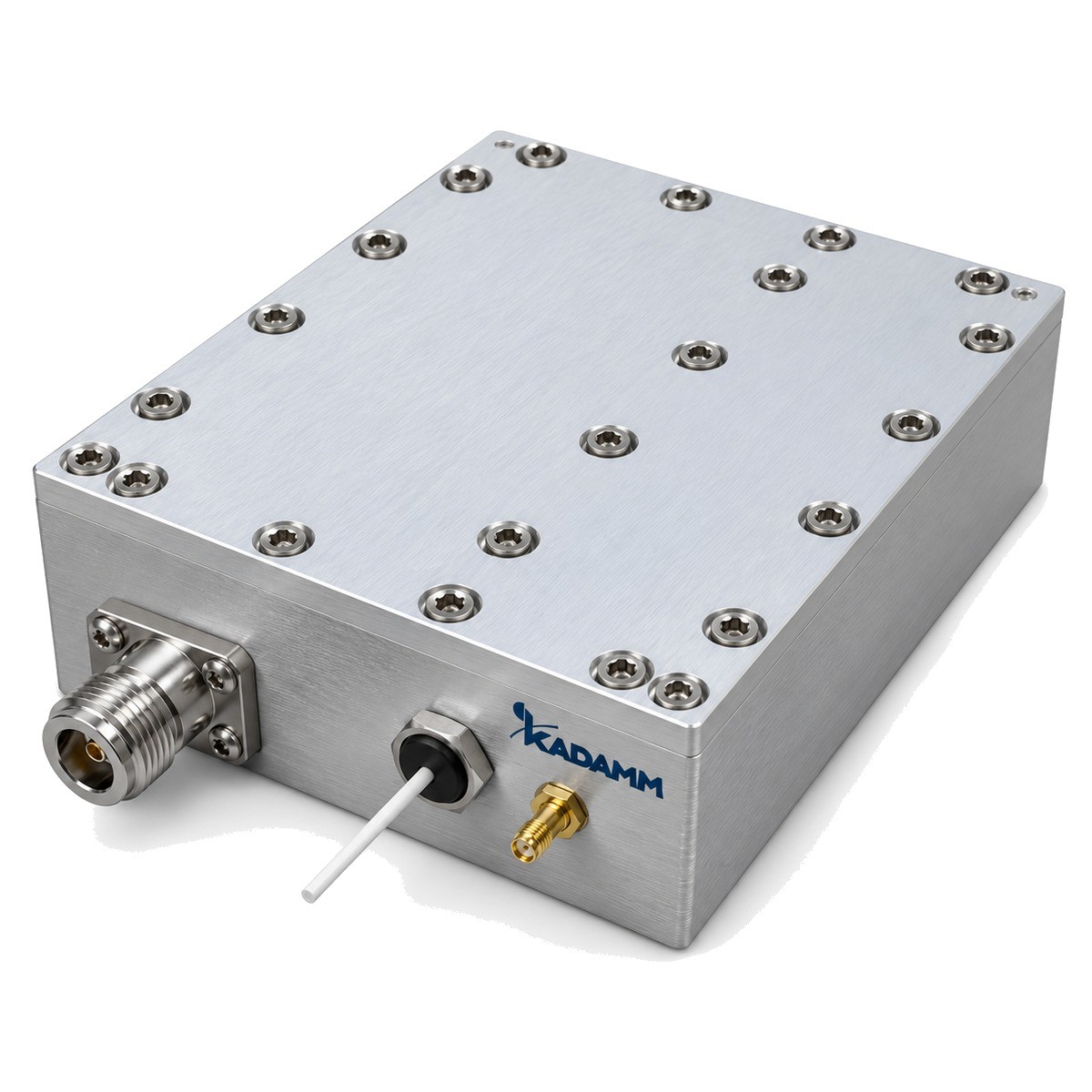

Серия KADAMM ГУН — 5 моделей в диапазоне 800 МГц – 20 ГГц. Модели различаются: выходная частота, выходная мощность, габариты, паразитные составляющие, питание.
В серии KADAMM ГУН — 5 моделей. Для каждой модели — выходная частота, мощность, фазовый шум, опорная частота и питание.
Генератор, управляемый напряжением (ГУН), вырабатывает СВЧ-сигнал, частота которого зависит от постоянного управляющего напряжения. Это сердце большинства синтезаторов и петель ФАПЧ: петля подстраивает напряжение так, чтобы частота ГУН совпадала с требуемой. Отдельно ГУН используют как свипирующий источник и в системах с аналоговой перестройкой.
Модули формирования и преобразования сигналов СВЧ: генераторы и синтезаторы, умножители и делители частоты, смесители, детекторы, ограничители.
У генератора главное — фазовый шум и стабильность частоты.
ГУН состоит из транзисторного генератора и резонансной цепи, в которую включены варикапы — диоды, ёмкость которых зависит от приложенного обратного напряжения. Выходной буферный каскад развязывает генератор от нагрузки, чтобы её изменения не тянули частоту. Корпус экранирует генератор от наводок.
Частота генерации определяется резонансной цепью. Управляющее напряжение меняет ёмкость варикапов и тем самым резонансную частоту. Крутизна перестройки показывает, на сколько меняется частота на вольт управляющего напряжения: большая крутизна даёт широкую перестройку, но делает генератор чувствительнее к шуму управляющей цепи.
| Параметр | По серии |
|---|---|
| Моделей в серии | 5 |
| Диапазон частот серии | 800 МГц – 20 ГГц |
| Выходная частота | 0,8–20 ГГц |
| Выходная мощность, дБм | 5–30 дБм |
| Габаритные размеры | 45×40×16; 84×75×16; 32×32×10 |
| Паразитные составляющие, дБн | -70–-60 дБн |
| Напряжение питания, В (пост.) | 11,5–15 В (пост.) |
| Ток потребления, мА (макс.) | 50–2000 мА (макс.) |
| Электрическая перестройка полосы | 100–800 МГц |
| Управляющее напряжение, В (пост.) | 0–24 В (пост.) |
| Гармоники, дБн | -20–-15 дБн |
| Артикул | Выходная частота, ГГц | Выходная мощность, дБм | Габариты, мм | Паразитные составляющие, дБн | Питание, В | Ток потребления, мА (макс.) | Электрическая перестройка полосы, МГц | Управляющее напряжение, В (пост.) | Гармоники, дБн |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ГУН-10000-20000 | 10–20 | 5–10 | 45×40×16 | -60 | 12–15 | 180 | 100 | 0–18 | - |
| KADAMM ГУН-800-1600-9 | 0,8–1,6 | 9 тип. | 32×32×10 | -70 | 11,5 | 50 | 800 | 0,5–24 | -15 |
| KADAMM ГУН-9000-9500-13 | 9–9,5 | 13 | 84×75×16 | -70 | 12 | 500 | 500 | 5-11 | -20 |
| KADAMM ГУН-9900-10000-30 | 9,9–10 | 30 | 84×75×16 | -70 | 12 | 2000 | 100 | 4–6 | -20 |
| KADAMM ГУН-9990-30 | 9,99 | 30 | 84×75×16 | -70 | 12 | 2000 | - | - | -20 |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Что означает |
|---|---|
| Выходная частота, ГГц | Диапазон частот, перекрываемый перестройкой. В серии: 0,8–20 ГГц. |
| Электрическая перестройка полосы, МГц | Полоса перестройки управляющим напряжением. В серии: 100–800 МГц. |
| Выходная мощность, дБм | Уровень выхода; может немного меняться по диапазону. В серии: 5–30 дБм. |
| Управляющее напряжение, В (пост.) | Пределы напряжения перестройки; за ними частота не нормирована. В серии: 0–24 В (пост.). |
| Гармоники, дБн | Уровень гармоник относительно основной частоты. В серии: -20–-15 дБн. |
| Паразитные составляющие, дБн | Побочные негармонические составляющие. В серии: -70–-60 дБн. |
| Напряжение питания, В (пост.) | Постоянное напряжение питания; его пульсации модулируют частоту. В серии: 11,5–15 В (пост.). |
| Ток потребления, мА (макс.) | Нагрузка на источник питания. В серии: 50–2000 мА (макс.). |
| Габаритные размеры, мм | Размеры корпуса. В серии: 45×40×16; 84×75×16; 32×32×10. |
Выбор внутри серии KADAMM ГУН: выходная мощность, дБм — от 30 у KADAMM ГУН-9900-10000-30 до 5–10 у KADAMM ГУН-10000-20000.
ГУН чувствителен к пульсациям питания и управляющего напряжения: питание фильтруют, управляющую цепь делают короткой и экранированной. Нагрузку подключают согласованную — рассогласование сдвигает частоту.
Гетеродины, измерительная аппаратура, радиолокация и связь.
Комплект поставки модели серии KADAMM ГУН: генератор или синтезатор, паспорт изделия.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Резонансная цепь и варикапы зависят от температуры и питания; для стабильной частоты ГУН охватывают петлёй ФАПЧ.
Изменение частоты на единицу управляющего напряжения; от неё зависит расчёт фильтра петли.
Да, подачей модулирующего напряжения на вход перестройки — в пределах полосы этого входа.
Изменение сопротивления нагрузки немного сдвигает частоту (затягивание); буферный каскад и вентиль уменьшают эффект.
Серия KADAMM ГУН перекрывает 800 МГц – 20 ГГц: KADAMM ГУН-10000-20000 — 10–20; KADAMM ГУН-9990-30 — 9,99; KADAMM ГУН-9900-10000-30 — 9,9–10; KADAMM ГУН-9000-9500-13 — 9–9,5; KADAMM ГУН-800-1600-9 — 0,8–1,6.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ГУН — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ГУН могут уточняться без уведомления.
Поставляем Генераторы, управляемые напряжением (ГУН, VCO) KADAMM ГУН под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
