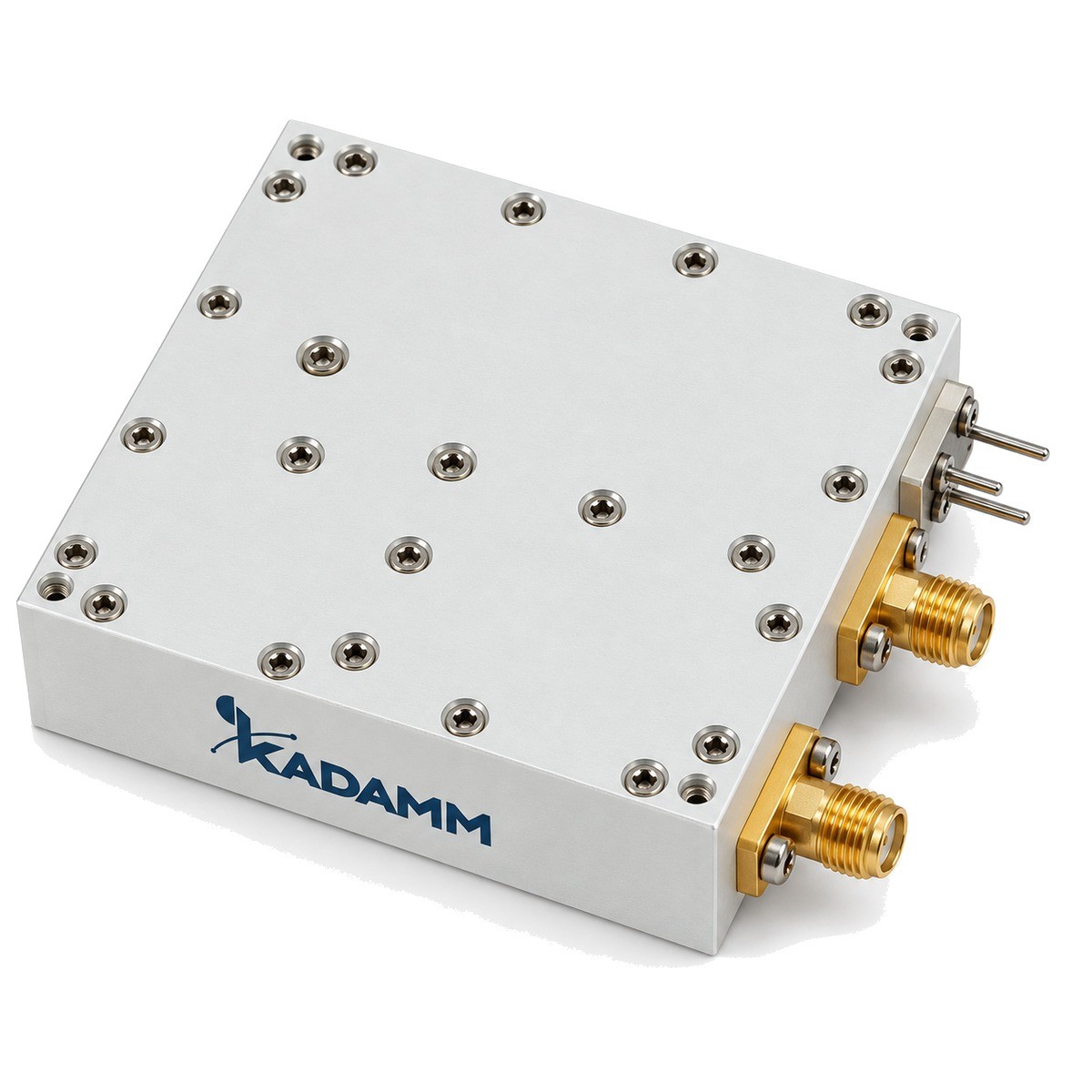

Кварцевые генераторы с ФАПЧ (PLXO), внешняя опорная частота: 8 моделей. Выходная частота, мощность и фазовый шум — в таблице исполнений.
Серия KADAMM ГКФ — 8 моделей в диапазоне 10 МГц – 120 МГц. Модели различаются: выходная частота, фазовый шум на отстройке 10 кГц, фазовый шум на отстройке 100 кГц, габариты, число каналов.
В серии KADAMM ГКФ — 8 моделей. Для каждой модели — выходная частота, мощность, фазовый шум, опорная частота и питание.
Кварцевый генератор с ФАПЧ — источник опорных сигналов с предельно малым фазовым шумом, привязанный к внешнему стандарту частоты. Он «очищает» и переносит опору системы на более высокую частоту для синтезаторов, PLDRO и тактирования АЦП; многоканальные модели раздают опору нескольким потребителям.
Модули формирования и преобразования сигналов СВЧ: генераторы и синтезаторы, умножители и делители частоты, смесители, детекторы, ограничители.
У генератора главное — фазовый шум и стабильность частоты.
Внутри — кварцевый генератор с высокой добротностью, перестраиваемый в узких пределах напряжением, петля ФАПЧ с узкой полосой, привязывающая его к внешней опоре, и выходные буферные каскады — по одному на канал. Каналы развязаны, чтобы нагрузка одного не влияла на другой.
Узкая петля переносит на выход долговременную стабильность внешней опоры, а за полосой петли фазовый шум определяет собственный кварцевый генератор, который значительно чище большинства системных опор. Получается сигнал, стабильный как стандарт частоты и чистый как добротный кварц.
| Параметр | По серии |
|---|---|
| Моделей в серии | 8 |
| Диапазон частот серии | 10 МГц – 120 МГц |
| Выходная частота | 70–120 МГц |
| Фазовый шум на отстройке 10 кГц, дБн/Гц | -170–-165 дБн/Гц |
| Фазовый шум на отстройке 100 кГц, дБн/Гц | -173–-165 дБн/Гц |
| Габаритные размеры | 50×54×20; 51×60×20 |
| Число каналов | 1–3 |
| Фазовый шум на отстройке 1 МГц, дБн/Гц | -165 дБн/Гц |
| Артикул | Выходная частота, МГц | Фазовый шум на отстройке 10 кГц, дБн/Гц | Фазовый шум на отстройке 100 кГц, дБн/Гц | Габариты, мм | Число каналов | Фазовый шум на отстройке 1 МГц, дБн/Гц |
|---|---|---|---|---|---|---|
| KADAMM ГКФ-100-5ET-165 | 100 (RF1/RF2), 10 (RF3) | -165 | -165 | 51×60×20 | 3 | -165 |
| KADAMM ГКФ-100-5ET-165-1 | 100 (RF1/RF2) | -165 | -165 | 50×54×20 | 2 | -165 |
| KADAMM ГКФ-100-5ET-170 | 100 (RF1/RF2) | -170 | -173 | 51×60×20 | 2 | - |
| KADAMM ГКФ-110-5ET-165 | 110 (RF1/RF2) | -165 | -165 | 51×60×20 | 2 | -165 |
| KADAMM ГКФ-120-5ET-170 | 120 | -170 | -173 | 50×54×20 | 1 | - |
| KADAMM ГКФ-70-5ET-165 | 70(RF1/RF2) | -165 | -165 | 51×60×20 | 2 | -165 |
| KADAMM ГКФ-80-5ET-165 | 80 (RF1/RF2) | -165 | -165 | 51×60×20 | 2 | -165 |
| KADAMM ГКФ-90-5ET-165 | 90 (RF1/RF2) | -165 | -165 | 51×60×20 | 2 | -165 |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| Выходная мощность, дБм | 5 |
| Фазовый шум на отстройке 1 кГц, дБн/Гц | -155 |
| Опорная частота, МГц | 10 |
| Фазовый шум на отстройке 100 Гц, дБн/Гц | -125 |
| Параметр | Что означает |
|---|---|
| Выходная частота, МГц | Частота выходных каналов. В серии: 70–120 МГц. |
| Число каналов | Количество независимых выходов. В серии: 1–3. |
| Фазовый шум на отстройке 10 кГц, дБн/Гц | Шум выхода на указанной отстройке; дальние отстройки показывают качество кварцевого генератора. В серии: -170–-165 дБн/Гц. |
| Габаритные размеры, мм | Размеры корпуса. В серии: 50×54×20; 51×60×20. |
Выбор внутри серии KADAMM ГКФ: фазовый шум на отстройке 10 кГц, дБн/Гц — от -170 у KADAMM ГКФ-120-5ET-170 до -165 у KADAMM ГКФ-70-5ET-165; фазовый шум на отстройке 100 кГц, дБн/Гц — от -173 у KADAMM ГКФ-120-5ET-170 до -165 у KADAMM ГКФ-70-5ET-165.
Модуль размещают вдали от источников вибрации и тепла, опору и выходы подводят экранированными кабелями одинаковой длины, если важна фазовая согласованность каналов. Питание — с малыми пульсациями.
Гетеродины, измерительная аппаратура, радиолокация и связь.
Комплект поставки модели серии KADAMM ГКФ: генератор или синтезатор, паспорт изделия.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Системный стандарт частоты стабилен, но его шум на отстройках бывает выше, чем у хорошего кварца; PLXO берёт лучшее от обоих.
Модели серии рассчитаны на внешнюю опору; без неё выход не нормирован.
Все каналы получают сигнал одного кварцевого генератора, поэтому частоты совпадают.
Частотой и числом выходов, фазовым шумом; данные — в таблице.
Все 8 моделей серии KADAMM ГКФ работают в диапазоне 10 МГц – 120 МГц.
У всех 8 моделей серии KADAMM ГКФ: Выходная мощность, дБм — 5; Фазовый шум на отстройке 1 кГц, дБн/Гц — -155; Опорная частота, МГц — 10; Фазовый шум на отстройке 100 Гц, дБн/Гц — -125.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ГКФ — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ГКФ могут уточняться без уведомления.
