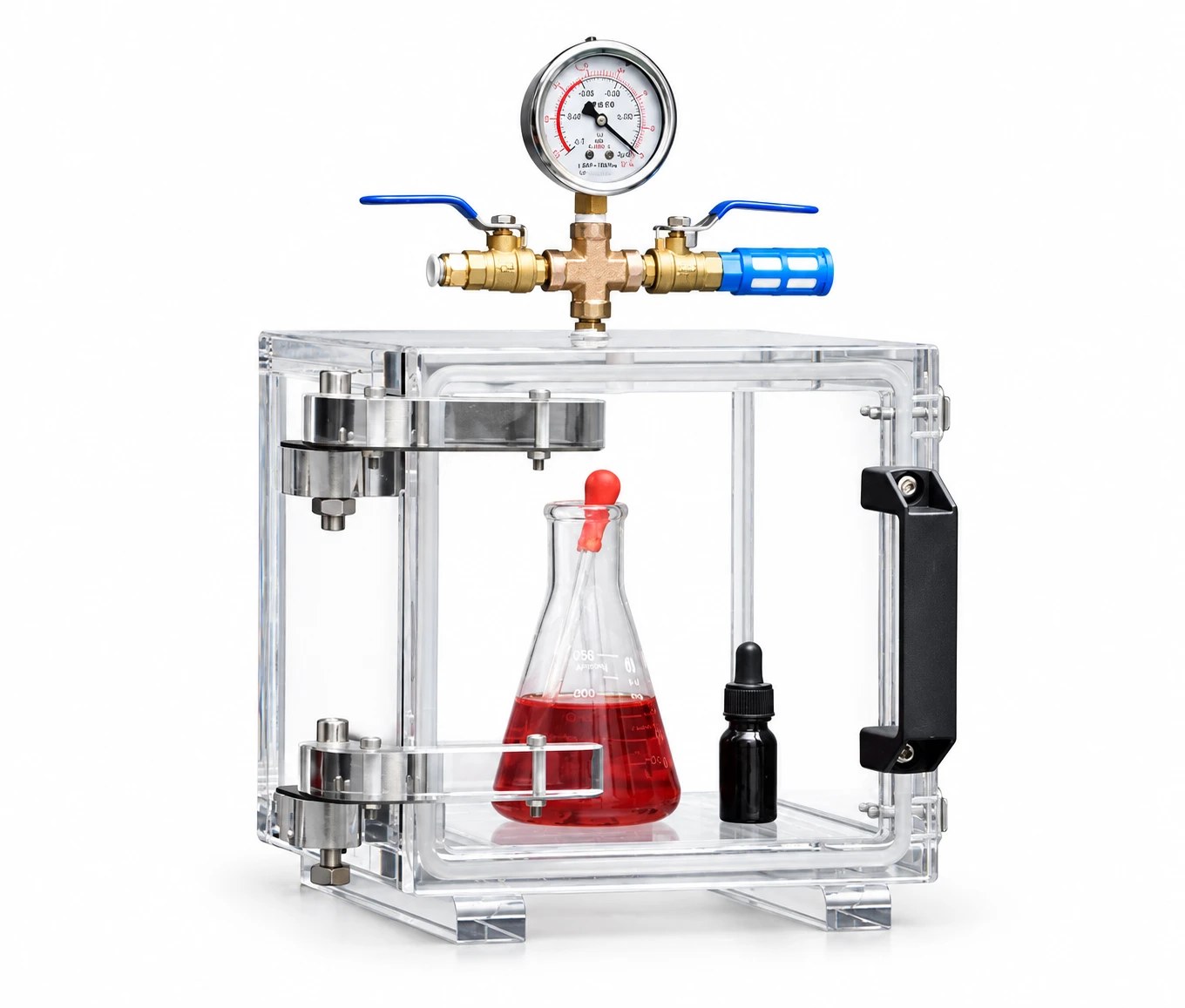

KADAMM ВБА — Вакуумная камера акриловая прозрачная, куб 200–490 мм
Прозрачные вакуумные камеры из акрила 20–50 мм: разрежение до −0,1 МПа, процесс виден со всех сторон. При дегазации видно, когда выход пузырьков прекратился.
Исполнения и артикулы
Четыре серийных типоразмера прозрачной акриловой камеры. Разрежение и оснащение одинаковы во всех, толщина акрила растёт с габаритом. Нестандартные размеры изготавливаются по заданию.
Габариты камеры, мм
Исполнение
О серии
KADAMM ВБА — вакуумные камеры в прозрачном акриловом корпусе. В отличие от нержавеющих камер процесс виден со всех сторон: это важно при дегазации, когда нужно следить за выходом пузырьков, и в учебных задачах.
Как этот прибор называют
В каталогах и техзаданиях он встречается как перчаточный бокс, анаэробный бокс, бокс с инертной атмосферой или лабораторный изолятор — речь об одном и том же изделии: герметичной камере, внутри которой оператор работает руками через перчатки, не разрывая среду. Мы называем его перчаточным боксом, потому что так он проходит в спецификациях на закупку.
Что входит в конфигурацию
Комплектация согласуется под задачу: типоразмер камеры, состав анализаторов, система очистки, шлюз и дополнительное оборудование выбираются под процесс. Каждый бокс собирается под конкретный процесс, поэтому начинать разговор лучше с задачи: пришлите требования к среде и габаритам, подберём конфигурацию и посчитаем срок изготовления.
Почему выбирают KADAMM ВБА
| Цикл идёт по программе, а не вручную | Уровень разрежения, выдержка и сброс задаются заранее и повторяются от партии к партии одинаково. Ручной цикл зависит от того, кто стоит у клапана, и воспроизводимость на нём не строится. |
| Повторяемость, которую можно предъявить | Одинаковый цикл для каждой партии — это то, что показывают заказчику при аудите технологического процесса, и то, на чём держится стабильность результата при смене оператора. |
| Герметичность проверяется, а не заявляется | Скорость утечки контролируется при приёмке по нормативу менее 0,001 об.%/ч и попадает в протокол. Это ключевой параметр бокса: негерметичная камера не удержит среду независимо от того, какая в ней стоит система очистки и какие анализаторы показывают на дисплее. |
| Оператор работает внутри среды | Отличие от шкафа принципиальное: в шкафу изделие лежит, в боксе с ним работают руками через перчатки, не разрывая среду. Операция, которая в обычном помещении испортила бы материал, выполняется целиком в контролируемой атмосфере. |
| Состав среды виден непрерывно | Анализаторы влаги и кислорода показывают текущий уровень в камере в реальном времени, а не подтверждают его разово при вводе в эксплуатацию. Отклонение видно сразу, а не по испорченной партии через неделю. |
| Конфигурация собирается под процесс | Типоразмер камеры, число перчаточных портов, состав анализаторов, система очистки, шлюз и дополнительное оборудование выбираются под конкретную операцию. Готовой полки с боксами не бывает: каждый собирается под задачу. |
Как выбрать бокс под задачу
Боксы различаются не «качеством», а тем, какую задачу они решают. Порядок вопросов, по которым подбирается конфигурация:
| Что именно защищаем | Если материал портит влага — хватит сухого хранения и работать внутри не нужно, смотрите шкафы серии ШСХ: они дешевле и проще в эксплуатации. Бокс нужен тогда, когда с материалом работают руками, не выпуская его из контролируемой среды. |
| Влага или кислород | Влага снимается и сухим хранением, и продувкой. Кислород — только вытеснением инертным газом с контролем по анализатору. Если в процессе критично окисление, это определяет всю конфигурацию. |
| Нужен ли вакуум | Разрежение убирает адсорбированную влагу и растворённые газы, до которых продувка не достаёт, и ускоряет вытеснение воздуха циклами откачка–заполнение. Но не всякий материал можно откачивать: порошки, пористые образцы и упаковку с газом внутри — нельзя. |
| Как часто передаётся материал | При редких передачах подходит вакуумный шлюз. При десятках передач за смену цикл откачки становится узким местом процесса, и берут атмосферный продувочный шлюз. |
| Сколько операторов работает одновременно | Число перчаточных портов задаётся не размером камеры, а тем, сколько рук должно быть внутри. Двум операторам на двухпортовой камере работать нельзя. |
| Нужна ли повторяемость цикла | Если режим должен быть одинаковым от партии к партии и предъявляться при аудите, берут исполнение с автоматикой: ручной цикл зависит от того, кто стоит у клапана. |
Пришлите описание процесса — что за материал, какие операции внутри, какой уровень по влаге и кислороду нужен. Подберём конфигурацию и посчитаем срок.
Нержавеющая сталь или акрил: что выбрать
Две серии вакуумных камер отличаются материалом, и выбор между ними решается не ценой, а тем, что происходит внутри.
| Акрил — когда процесс надо видеть | Прозрачная камера показывает, что происходит с материалом: при дегазации видно, когда выход пузырьков прекратился, и выдержку заканчивают по факту, а не по таймеру. В учебных и отладочных задачах это главный аргумент. |
| Нержавеющая сталь — когда внутри агрессивная среда | Акрил не дружит с растворителями: спирты, ацетон, эфиры вызывают помутнение и растрескивание под нагрузкой. Там, где в камере пары растворителей, берут нержавеющую камеру, даже если процесс хотелось бы видеть. |
| Нержавеющая сталь — когда камера работает постоянно | Стальная камера безразлична к числу циклов и к механическим задеваниям при загрузке. Акриловая требует аккуратности: царапина на рабочей поверхности со временем становится трещиной. |
| Габарит решает не всегда | Сетка типоразмеров у серий разная, и одинаковых размеров между ними немного. Если нужен конкретный внутренний габарит, начинайте подбор с него, а материал уточняйте вторым шагом. |
Не уверены — опишите процесс и состав, с которым работаете. Подскажем, выдержит ли акрил вашу химию, или задачу закрывает только сталь.
Кому подходит
Бокс берут, когда обычного сухого хранения недостаточно: нужна не низкая влажность, а среда с заданным составом газа или разрежением.
- Дегазация с визуальным контролем. Видно, когда выход пузырьков прекратился.
- Учебные лаборатории. Наглядная демонстрация поведения материалов в разрежении.
- Мелкосерийное производство. Заливка компаундов небольшими партиями.
- Испытания упаковки. Контроль поведения при разрежении.
Если задача — только защитить от влаги, смотрите шкафы сухого хранения серии ШСХ: они проще в эксплуатации.
Конструктивные особенности
Информация для заказа
| Габариты камеры, мм | Стандартное исполнение |
|---|---|
| 200 × 200 × 200 | KADAMM ВБА-200 |
| 300 × 300 × 300 | KADAMM ВБА-300 |
| 400 × 400 × 400 | KADAMM ВБА-400 |
| 490 × 490 × 490 | KADAMM ВБА-490 |
Стандартное исполнение — Единственное серийное исполнение
Сторона куба указана по внешнему габариту камеры. Толщина акрила 20–50 мм в зависимости от типоразмера. Масса, потребляемая мощность и срок изготовления уточняются при согласовании заказа.
Пример заказа: KADAMM ВБА-200 — акриловый вакуумная камера, кубическая камера 200 мм по стороне, процесс виден со всех сторон, разрежение до −0,1 МПа
ВБА — серия · 200 — типоразмер камеры 200 × 200 × 200 мм · — единственное серийное исполнение
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал камеры | Акрил, толщина 20–50 мм в зависимости от типоразмера |
| Разрежение | До −0,1 МПа |
| Обзор | Камера прозрачна полностью |
| Форма камеры | Куб |
| Нестандартные габариты | Изготавливаются по заданию |
| Масса и мощность | Уточняются при согласовании конфигурации |
Габариты и параметры камеры приведены для стандартных типоразмеров. Масса, потребляемая мощность и срок изготовления уточняются при согласовании конфигурации.
Линейки боксов и шкафов сухого хранения KADAMM
| Параметр | KADAMM ШСХ | KADAMM ВБА |
|---|---|---|
| Формат | Шкафы сухого хранения | Вакуумные камеры акриловые |
| Объём | 115–1428 л | под заказ |
| Исполнения по влажности | А / Б / В / Н | см. матрицу |
| Габариты В×Ш×Г | 9 типоразмеров | см. таблицу |
| Карточка серии | Открыть | ← Вы здесь |
Вся линейка — девять типоразмеров
куб 400–800 мм, сталь 3 ммKADAMM ВБА · акриловый
вы здесьKADAMM ВБИ · испытательный
круглая камера, 10 Па за ~10 с
Где применяется
Типовые сценарии использования
Бокс покупают не «для чистоты вообще», а под операцию, которую иначе выполнить нельзя. Самые частые:
- Серийная дегазация. Партия за партией по одному и тому же циклу, без разброса по времени выдержки.
- Вакуумная пропитка в производстве. Технологическая операция с заданным режимом, встроенная в процесс.
- Процесс под контролем СМК. Режим задокументирован и воспроизводится, а не зависит от смены.
- Приёмка и ввод в эксплуатацию. Проверка скорости утечки и выхода на режим по анализаторам — до того, как внутрь попал первый образец. Протокол приёмочных испытаний остаётся у заказчика.
Монтаж и ввод в эксплуатацию
- Место установки. Ровная устойчивая поверхность, свободный доступ к задней стенке для подключения газа и вакуума.
- Питание. Розетка с заземляющим контактом; параметры сети сверьте с паспортом изделия.
- Газовая линия. Подводится подготовленным персоналом. Чистота газа напрямую ограничивает достижимый уровень в камере.
- Вакуумный насос. Устанавливается рядом, подключается через фильтр масляного тумана.
- Приёмка. Проверка скорости утечки и выхода на режим по анализаторам, сверка комплектности по паспорту.
Что подтверждается при приёмке
| Скорость утечки | Проверяется по нормативу менее 0,001 об.%/ч. Это ключевой параметр: негерметичный бокс не удержит инертную среду независимо от системы очистки. |
| Состав среды | Показания анализаторов влаги и кислорода при выходе на режим. |
| Вакуум | Достижение заявленного разрежения и удержание его без подкачки. |
| Документы | Паспорт изделия, руководство по эксплуатации, протокол приёмочных испытаний. Для тендерных процедур предоставляются по запросу. |
Ввод в режим и работа оператора
- Шаг 1. Подключение насоса. Насос ставят рядом с камерой и подключают через фильтр масляного тумана. Длинная или узкая магистраль ограничивает достижимое разрежение сильнее, чем сам насос.
- Шаг 2. Проверка удержания. Камеру откачивают и закрывают клапан: если разрежение уходит без подкачки, ищут негерметичность до того, как внутрь попал материал.
- Шаг 3. Загрузка. Материал размещают так, чтобы не перекрывать патрубок откачки. Открытые ёмкости заполняют не более чем наполовину: при дегазации состав вспенивается и поднимается.
- Шаг 4. Откачка. Разрежение поднимают постепенно — резкий сброс давления выбрасывает содержимое из ёмкости. Через смотровую крышку видно, когда выделение пузырьков прекратилось.
- Шаг 5. Выдержка. После прекращения видимого газовыделения материал держат под разрежением ещё некоторое время: остаточные газы выходят медленнее, чем основной объём.
- Шаг 6. Сброс. Давление возвращают плавно через клапан. Быстрый напуск воздуха сводит на нет пропитку: состав выдавливает обратно из пор.
Уровень разрежения, время выдержки и скорость сброса зависят от материала. Режим под вашу задачу подбирается при согласовании конфигурации.
Эксплуатация и меры предосторожности
- Смотровая крышка — элемент под нагрузкой: сколы и трещины недопустимы, повреждённую крышку заменяют, а не заклеивают.
- Уплотнение крышки держат в чистоте: крошка и подсохшая резина обнуляют достижимое разрежение быстрее, чем износ насоса.
- Давление сбрасывают плавно через клапан; резкий напуск воздуха выбрасывает содержимое и сводит на нет вакуумную пропитку.
- Летучие растворители попадают в насос и портят масло — такие составы откачивают только через ловушку соответствующего типа.
- Фильтр масляного тумана ставится ради воздуха рабочей зоны, а не ради насоса: без него аэрозоль идёт в помещение.
Заводские опции
Устанавливаются на производстве при заказе. Указывайте опции при оформлении заявки — в конфигураторе или в письме менеджеру.
| Опция | Что даёт |
|---|---|
| Вакуумный насос 2 или 4 л | Подбирается под объём камеры и требуемое время откачки. |
| Подкатная стойка | Для лабораторий, где нет свободной столешницы. |
| Автоматический регулятор давления | Поддержание заданного разрежения без оператора. |
| Датчики влаги и кислорода | Отечественные или импортные — по выбору. |
| Ножной регулятор давления | Управление без участия рук оператора. |
| УФ-лампа обеззараживания | Для задач, где нужна санитарная обработка камеры. |
| Система удаления пыли | Очистка камеры от порошковых загрязнений. |
| Система очистки H₂O и O₂ менее 0,1 ppm | Дооснащение вакуумной камеры до уровня бокса с очисткой газа. |
Конфигуратор заказа
Выберите модели и количество — получите готовую спецификацию для заявки.
Комплект поставки и гарантия
- ✓ Бокс KADAMM ВБА в согласованной конфигурации — 1 шт.
- ✓ Перчатки и манжеты — по спецификации заказа
- ✓ Комплект подключения газа и вакуума — по спецификации
- ✓ Кабель питания с заземляющим контактом
- ✓ Руководство по эксплуатации и документы для приёмки
- ✓ Протокол проверки скорости утечки при приёмке
- ✓ Гарантийное и постгарантийное обслуживание
- ✓ Условия и сроки гарантии уточняйте у менеджера
Часто задаваемые вопросы
Что нужно к боксу помимо самого изделия
Шкаф сухого хранения работает в связке с остальным оснащением участка: без заземления и антистатики на рабочем месте защита разрывается там, где компонент достают из шкафа.
