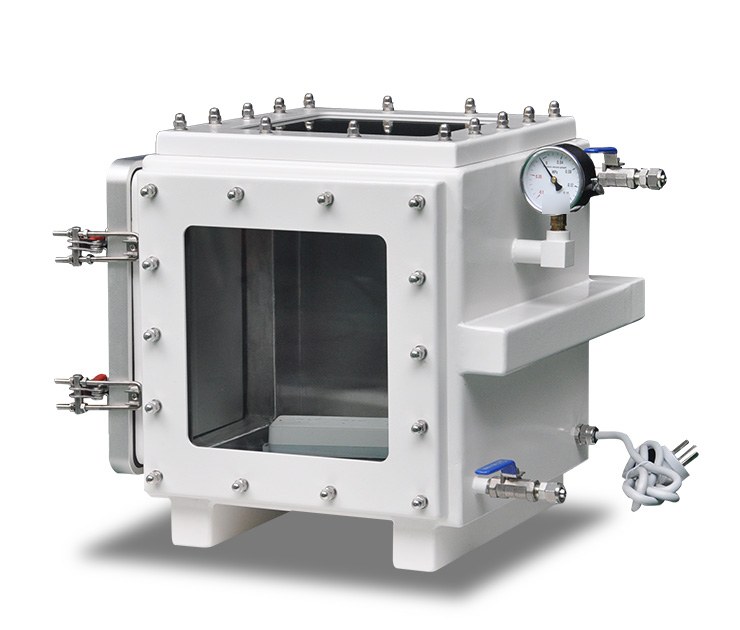

KADAMM ВБН — Вакуумная камера из нержавеющей стали, куб 400–800 мм
Три серийных типоразмера кубической камеры из нержавеющей стали 3 мм: разрежение до −0,1 МПа, смотровая крышка, манометр. Для дегазации, вакуумной пропитки и испытаний.
Исполнения и артикулы
Три серийных типоразмера кубической камеры из нержавеющей стали. Разрежение, материал и оснащение одинаковы во всех — отличается только объём. Нестандартные габариты изготавливаются по заданию.
Габариты камеры, мм
Исполнение
О серии
KADAMM ВБН — вакуумные камеры без перчаточных портов: камера откачивается, внутри создаётся разрежение до −0,1 МПа. Применяются там, где нужно удалить воздух из материала или выдержать изделие в разрежении, а работать руками внутри не требуется.
Как этот прибор называют
В каталогах и техзаданиях он встречается как перчаточный бокс, анаэробный бокс, бокс с инертной атмосферой или лабораторный изолятор — речь об одном и том же изделии: герметичной камере, внутри которой оператор работает руками через перчатки, не разрывая среду. Мы называем его перчаточным боксом, потому что так он проходит в спецификациях на закупку.
Что входит в конфигурацию
Комплектация согласуется под задачу: типоразмер камеры, состав анализаторов, система очистки, шлюз и дополнительное оборудование выбираются под процесс. Каждый бокс собирается под конкретный процесс, поэтому начинать разговор лучше с задачи: пришлите требования к среде и габаритам, подберём конфигурацию и посчитаем срок изготовления.
Почему выбирают KADAMM ВБН
| Настольный формат под один процесс | Камера ставится на стол рядом с операцией, а не занимает место отдельной установки. Для дегазации небольших объёмов и подготовки образцов этого достаточно, а обслуживать проще. |
| Смотровая крышка вместо глухой камеры | Процесс виден: момент прекращения выделения пузырьков при дегазации определяется глазом, а не по таймеру наугад. |
| Герметичность проверяется, а не заявляется | Скорость утечки контролируется при приёмке по нормативу менее 0,001 об.%/ч и попадает в протокол. Это ключевой параметр бокса: негерметичная камера не удержит среду независимо от того, какая в ней стоит система очистки и какие анализаторы показывают на дисплее. |
| Оператор работает внутри среды | Отличие от шкафа принципиальное: в шкафу изделие лежит, в боксе с ним работают руками через перчатки, не разрывая среду. Операция, которая в обычном помещении испортила бы материал, выполняется целиком в контролируемой атмосфере. |
| Состав среды виден непрерывно | Анализаторы влаги и кислорода показывают текущий уровень в камере в реальном времени, а не подтверждают его разово при вводе в эксплуатацию. Отклонение видно сразу, а не по испорченной партии через неделю. |
| Конфигурация собирается под процесс | Типоразмер камеры, число перчаточных портов, состав анализаторов, система очистки, шлюз и дополнительное оборудование выбираются под конкретную операцию. Готовой полки с боксами не бывает: каждый собирается под задачу. |
Как выбрать бокс под задачу
Боксы различаются не «качеством», а тем, какую задачу они решают. Порядок вопросов, по которым подбирается конфигурация:
| Что именно защищаем | Если материал портит влага — хватит сухого хранения и работать внутри не нужно, смотрите шкафы серии ШСХ: они дешевле и проще в эксплуатации. Бокс нужен тогда, когда с материалом работают руками, не выпуская его из контролируемой среды. |
| Влага или кислород | Влага снимается и сухим хранением, и продувкой. Кислород — только вытеснением инертным газом с контролем по анализатору. Если в процессе критично окисление, это определяет всю конфигурацию. |
| Нужен ли вакуум | Разрежение убирает адсорбированную влагу и растворённые газы, до которых продувка не достаёт, и ускоряет вытеснение воздуха циклами откачка–заполнение. Но не всякий материал можно откачивать: порошки, пористые образцы и упаковку с газом внутри — нельзя. |
| Как часто передаётся материал | При редких передачах подходит вакуумный шлюз. При десятках передач за смену цикл откачки становится узким местом процесса, и берут атмосферный продувочный шлюз. |
| Сколько операторов работает одновременно | Число перчаточных портов задаётся не размером камеры, а тем, сколько рук должно быть внутри. Двум операторам на двухпортовой камере работать нельзя. |
| Нужна ли повторяемость цикла | Если режим должен быть одинаковым от партии к партии и предъявляться при аудите, берут исполнение с автоматикой: ручной цикл зависит от того, кто стоит у клапана. |
Пришлите описание процесса — что за материал, какие операции внутри, какой уровень по влаге и кислороду нужен. Подберём конфигурацию и посчитаем срок.
Нержавеющая сталь или акрил: что выбрать
Две серии вакуумных камер отличаются материалом, и выбор между ними решается не ценой, а тем, что происходит внутри.
| Акрил — когда процесс надо видеть | Прозрачная камера показывает, что происходит с материалом: при дегазации видно, когда выход пузырьков прекратился, и выдержку заканчивают по факту, а не по таймеру. В учебных и отладочных задачах это главный аргумент. |
| Нержавеющая сталь — когда внутри агрессивная среда | Акрил не дружит с растворителями: спирты, ацетон, эфиры вызывают помутнение и растрескивание под нагрузкой. Там, где в камере пары растворителей, берут нержавеющую камеру, даже если процесс хотелось бы видеть. |
| Нержавеющая сталь — когда камера работает постоянно | Стальная камера безразлична к числу циклов и к механическим задеваниям при загрузке. Акриловая требует аккуратности: царапина на рабочей поверхности со временем становится трещиной. |
| Габарит решает не всегда | Сетка типоразмеров у серий разная, и одинаковых размеров между ними немного. Если нужен конкретный внутренний габарит, начинайте подбор с него, а материал уточняйте вторым шагом. |
Не уверены — опишите процесс и состав, с которым работаете. Подскажем, выдержит ли акрил вашу химию, или задачу закрывает только сталь.
Кому подходит
Бокс берут, когда обычного сухого хранения недостаточно: нужна не низкая влажность, а среда с заданным составом газа или разрежением.
- Дегазация составов. Удаление пузырьков из компаундов, смол и силиконов перед заливкой.
- Вакуумная пропитка. Заполнение пор материала составом под разрежением.
- Испытания на герметичность. Проверка изделий и упаковки в разрежении.
- Сушка в вакууме. Удаление растворителей при обычной температуре.
Если задача — только защитить от влаги, смотрите шкафы сухого хранения серии ШСХ: они проще в эксплуатации.
Конструктивные особенности
Информация для заказа
| Габариты камеры, мм | Стандартное исполнение |
|---|---|
| 400 × 400 × 400 | KADAMM ВБН-400 |
| 600 × 600 × 600 | KADAMM ВБН-600 |
| 800 × 800 × 800 | KADAMM ВБН-800 |
Стандартное исполнение — Единственное серийное исполнение
Сторона куба указана по внешнему габариту камеры. Масса, потребляемая мощность и срок изготовления уточняются при согласовании заказа.
Пример заказа: KADAMM ВБН-400 — вакуумная камера из нержавеющей стали 3 мм, кубическая камера 400 мм по стороне, разрежение до −0,1 МПа
ВБН — серия · 400 — типоразмер камеры 400 × 400 × 400 мм · — единственное серийное исполнение
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал камеры | Нержавеющая сталь, толщина 3 мм |
| Разрежение | До −0,1 МПа |
| Форма камеры | Куб со смотровой крышкой |
| Контроль давления | Манометр на камере |
| Нестандартные габариты | Изготавливаются по заданию |
| Масса и мощность | Уточняются при согласовании конфигурации |
Габариты и параметры камеры приведены для стандартных типоразмеров. Масса, потребляемая мощность и срок изготовления уточняются при согласовании конфигурации.
Линейки боксов и шкафов сухого хранения KADAMM
| Параметр | KADAMM ШСХ | KADAMM ВБН |
|---|---|---|
| Формат | Шкафы сухого хранения | Вакуумные камеры из нержавеющей стали |
| Объём | 115–1428 л | под заказ |
| Исполнения по влажности | А / Б / В / Н | см. матрицу |
| Габариты В×Ш×Г | 9 типоразмеров | см. таблицу |
| Карточка серии | Открыть | ← Вы здесь |
Вся линейка — девять типоразмеров
вы здесьKADAMM ВБА · акриловый
куб 200–490 мм, прозрачныйKADAMM ВБИ · испытательный
круглая камера, 10 Па за ~10 с
Где применяется
Типовые сценарии использования
Бокс покупают не «для чистоты вообще», а под операцию, которую иначе выполнить нельзя. Самые частые:
- Дегазация небольших объёмов. Силиконы, эпоксидные компаунды и заливочные составы перед применением.
- Проверка герметичности изделий. Разрежение снаружи выявляет негерметичный шов или уплотнение.
- Подготовка образцов в лаборатории. Сушка и обезгаживание перед измерением, когда отдельная вакуумная печь избыточна.
- Приёмка и ввод в эксплуатацию. Проверка скорости утечки и выхода на режим по анализаторам — до того, как внутрь попал первый образец. Протокол приёмочных испытаний остаётся у заказчика.
Монтаж и ввод в эксплуатацию
- Место установки. Ровная устойчивая поверхность, свободный доступ к задней стенке для подключения газа и вакуума.
- Питание. Розетка с заземляющим контактом; параметры сети сверьте с паспортом изделия.
- Газовая линия. Подводится подготовленным персоналом. Чистота газа напрямую ограничивает достижимый уровень в камере.
- Вакуумный насос. Устанавливается рядом, подключается через фильтр масляного тумана.
- Приёмка. Проверка скорости утечки и выхода на режим по анализаторам, сверка комплектности по паспорту.
Что подтверждается при приёмке
| Скорость утечки | Проверяется по нормативу менее 0,001 об.%/ч. Это ключевой параметр: негерметичный бокс не удержит инертную среду независимо от системы очистки. |
| Состав среды | Показания анализаторов влаги и кислорода при выходе на режим. |
| Вакуум | Достижение заявленного разрежения и удержание его без подкачки. |
| Документы | Паспорт изделия, руководство по эксплуатации, протокол приёмочных испытаний. Для тендерных процедур предоставляются по запросу. |
Ввод в режим и работа оператора
- Шаг 1. Подключение насоса. Насос ставят рядом с камерой и подключают через фильтр масляного тумана. Длинная или узкая магистраль ограничивает достижимое разрежение сильнее, чем сам насос.
- Шаг 2. Проверка удержания. Камеру откачивают и закрывают клапан: если разрежение уходит без подкачки, ищут негерметичность до того, как внутрь попал материал.
- Шаг 3. Загрузка. Материал размещают так, чтобы не перекрывать патрубок откачки. Открытые ёмкости заполняют не более чем наполовину: при дегазации состав вспенивается и поднимается.
- Шаг 4. Откачка. Разрежение поднимают постепенно — резкий сброс давления выбрасывает содержимое из ёмкости. Через смотровую крышку видно, когда выделение пузырьков прекратилось.
- Шаг 5. Выдержка. После прекращения видимого газовыделения материал держат под разрежением ещё некоторое время: остаточные газы выходят медленнее, чем основной объём.
- Шаг 6. Сброс. Давление возвращают плавно через клапан. Быстрый напуск воздуха сводит на нет пропитку: состав выдавливает обратно из пор.
Уровень разрежения, время выдержки и скорость сброса зависят от материала. Режим под вашу задачу подбирается при согласовании конфигурации.
Эксплуатация и меры предосторожности
- Смотровая крышка — элемент под нагрузкой: сколы и трещины недопустимы, повреждённую крышку заменяют, а не заклеивают.
- Уплотнение крышки держат в чистоте: крошка и подсохшая резина обнуляют достижимое разрежение быстрее, чем износ насоса.
- Давление сбрасывают плавно через клапан; резкий напуск воздуха выбрасывает содержимое и сводит на нет вакуумную пропитку.
- Летучие растворители попадают в насос и портят масло — такие составы откачивают только через ловушку соответствующего типа.
- Фильтр масляного тумана ставится ради воздуха рабочей зоны, а не ради насоса: без него аэрозоль идёт в помещение.
Заводские опции
Устанавливаются на производстве при заказе. Указывайте опции при оформлении заявки — в конфигураторе или в письме менеджеру.
| Опция | Что даёт |
|---|---|
| Вакуумный насос 2 или 4 л | Подбирается под объём камеры и требуемое время откачки. |
| Подкатная стойка | Для лабораторий, где нет свободной столешницы. |
| Автоматический регулятор давления | Поддержание заданного разрежения без оператора. |
| Датчики влаги и кислорода | Отечественные или импортные — по выбору. |
| Ножной регулятор давления | Управление без участия рук оператора. |
| УФ-лампа обеззараживания | Для задач, где нужна санитарная обработка камеры. |
| Система удаления пыли | Очистка камеры от порошковых загрязнений. |
| Система очистки H₂O и O₂ менее 0,1 ppm | Дооснащение вакуумной камеры до уровня бокса с очисткой газа. |
Конфигуратор заказа
Выберите модели и количество — получите готовую спецификацию для заявки.
Комплект поставки и гарантия
- ✓ Бокс KADAMM ВБН в согласованной конфигурации — 1 шт.
- ✓ Перчатки и манжеты — по спецификации заказа
- ✓ Комплект подключения газа и вакуума — по спецификации
- ✓ Кабель питания с заземляющим контактом
- ✓ Руководство по эксплуатации и документы для приёмки
- ✓ Протокол проверки скорости утечки при приёмке
- ✓ Гарантийное и постгарантийное обслуживание
- ✓ Условия и сроки гарантии уточняйте у менеджера
Часто задаваемые вопросы
Что нужно к боксу помимо самого изделия
Шкаф сухого хранения работает в связке с остальным оснащением участка: без заземления и антистатики на рабочем месте защита разрывается там, где компонент достают из шкафа.
