Коаксиальный кабель Andrew (Amphenol) HELIAX® с гофрированным внешним проводником и низкими потерями. Применяется в антенно-фидерных трактах сотовой связи, вещания и широкополосной связи.

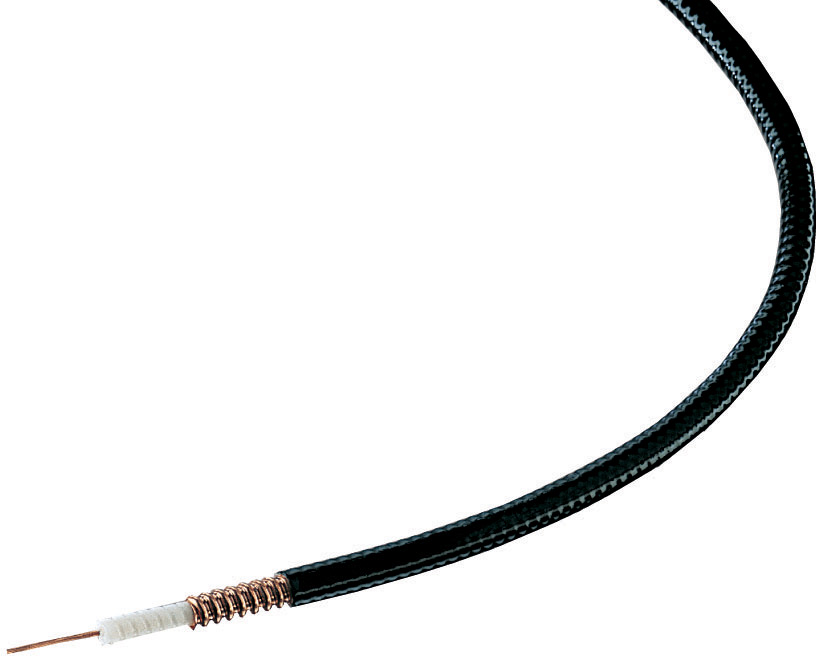

Артикул FSJ1-50A — коаксиальный кабель Andrew HELIAX®. Конструкция с гофрированным медным внешним проводником и медным внутренним обеспечивает минимальные потери при долгой эксплуатации в наружных условиях.
| Классификация и применение | |
|---|---|
| Артикул | FSJ1-50A |
| Тип изделия | Coaxial wireless cable |
| Бренд / серия | HELIAX® |
| Серия кабеля | FSJ1-50A |
| Семейство кабеля | FSJ1-50A |
| Тип артикула | ANDREW® standard product (Global) |
| Номинальный размер | 1/4 in |
| Цвет оболочки | Black |
| Материал оболочки | Polyethylene |
| Материал диэлектрика | Polyethylene Foam |
| Тип диэлектрика | Foam dielectric |
| Материал наружного проводника | Corrugated copper |
| Материал внутреннего проводника | Copper-clad steel |
| Конструкция и эксплуатация | |
|---|---|
| Погонная масса кабеля | 0.067 lb/ft | 0.10 kg/m |
| Минимальный радиус изгиба | 1.0 in | 25.4 mm (single), 1.0 in | 25.4 mm (repeated) |
| Скорость распространения | 84 % |
| Рабочая температура | -55 °C to +85 °C |
| Волновое сопротивление | 50 ohm |
| Рабочий диапазон частот | 1 – 20400 MHz |
| Максимальная частота | 20.4 GHz |
| Затухание @ 88 МГц | 2.10 dB/100ft | 6.89 dB/100m |
| Затухание @ 450 МГц | 4.92 dB/100ft | 16.13 dB/100m |
| Затухание @ 900 МГц | 7.10 dB/100ft | 23.29 dB/100m |
| Затухание @ 1800 МГц | 10.32 dB/100ft | 33.85 dB/100m |
| Затухание @ 2400 МГц | 12.04 dB/100ft | 39.50 dB/100m |
| Пиковая мощность | 9 kW |
| Соответствие | ISO 9001:2015, REACH-SVHC, ROHS, UK-ROHS, CHINA-ROHS |
Гарантия
12 месяцев от поставщика
При соблюдении условий монтажа и эксплуатации Andrew.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Andrew FSJ1-50A
Доставка по всей России · Гарантия 12 месяцев · Русскоязычная техподдержка
Характеристики:
Поставляем Коаксиальный кабель Andrew FSJ1-50A под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
