Высокочастотный разъём Andrew (Amphenol) для соединения коаксиального кабеля 1/2" с радиочастотным оборудованием. Качество интерфейса определяет КСВН и долговечность тракта.

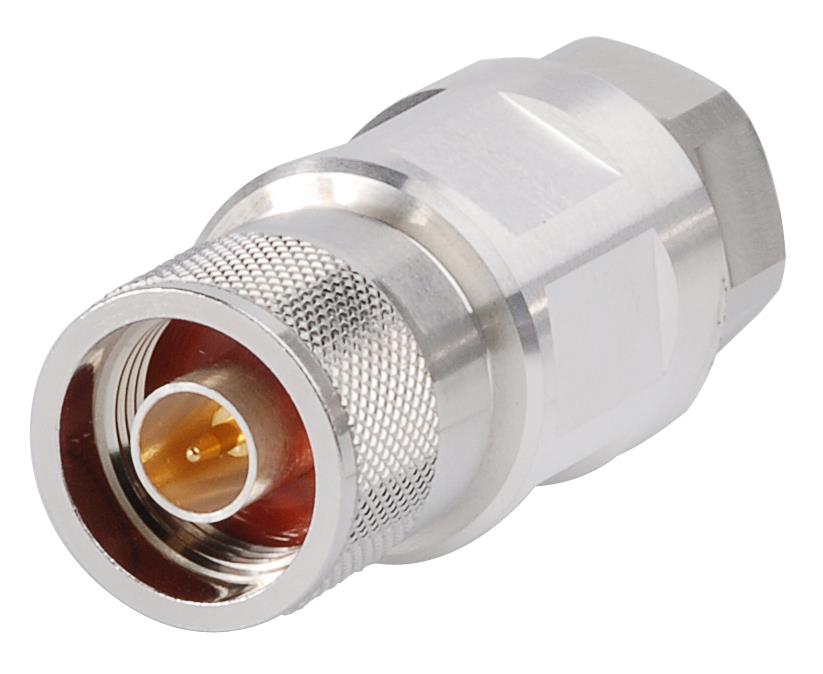

Артикул F4PNMV2-C — фирменный разъём Andrew серии HELIAX® для коаксиального кабеля. Обеспечивает заводское качество СВЧ-соединения с подтверждёнными параметрами по 3-му интермоду, КСВН и долговечности.
| Классификация и применение | |
|---|---|
| Артикул | F4PNMV2-C |
| Тип изделия | Wireless and radiating connector |
| Бренд / серия | HELIAX® |
| Серия кабеля | FSJ4-50B | FSJ4RK-50B |
| Семейство кабеля | FSJ4-50B |
| Конструкция корпуса | Straight |
| Угол монтажа | Straight |
| Номинальный размер | 1/2 in |
| Интерфейс 1 | N Male |
| Покрытие центрального контакта | Gold |
| Покрытие внешнего контакта | Trimetal |
| Герметизация под давлением | No |
| Конструкция и эксплуатация | |
|---|---|
| Момент затяжки гайки | 4.52 N-m | 40 in lb |
| Долговечность присоединения | 25 cycles |
| Рабочая температура | -55 °C to +85 °C |
| Коэффициент вносимых потерь | 0.05√freq (GHz) |
| Эффективность экранирования | -110 dB |
| Средняя мощность | 0.6 kW @ 900 MHz |
| Пиковая мощность | 10 kW |
| Макс. ВЧ-напряжение | 707 Vrms |
| Импеданс разъёма | 50 ohm |
| Волновое сопротивление | 50 ohm |
| Рабочий диапазон частот | 0 – 12000 MHz |
| КСВН | 1.032 (0-1000 MHz, RL 36.06 dB), 1.036 (1010-2000 MHz, RL 35.05 dB), 1.083 (2010-3000 MHz, RL 27.99 dB) |
| Долговечность интерфейса | 500 cycles |
| Защита при погружении | IP68 (1 m, mated) |
| Защита от струй воды | IP66 (mated) |
| Масса нетто | 90.72 g | 0.2 lb |
| Соответствие | CHINA-ROHS, ISO 9001:2015, REACH-SVHC, ROHS, UK-ROHS |
Гарантия
12 месяцев от поставщика
При соблюдении условий монтажа и эксплуатации Andrew.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Andrew F4PNMV2-C
Доставка по всей России · Гарантия 12 месяцев · Русскоязычная техподдержка
Характеристики:
Поставляем Разъем Andrew F4PNMV2-C N-типа под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
