Механические свойства
|
Диаметр по диэлектрику (мм) |
4.85 |
|
Диаметр по оболочке (мм) |
7.5 |
|
Внутренний провод , нар. диам. (мм) |
1.9 |
|
Внешний провод, внеш. диам. (мим) |
6.4 |
|
Вес (кг/мм) |
0.095 |
|
Мин. радиус изгиба, один изгиб (мм) |
12 |
|
Мин. радиус изгиба, повторный изгиб (мм) |
25 |
|
Сила растяжения (Н) |
680 |
|
Рабочая температура (град. Цельсия) |
-40°C~+70°C |
Электрические свойства
|
Импеданс (Q) |
50±1 |
|
Относительная скорость распространения (%) |
88 |
|
Емкость (пФ/м) |
76 |
|
Минимальное сопротивление изоляции (пост, ток, 500 В. 1 мин) |
3000 MQ-км |
|
Пиковая номинальная мощность (кВт) |
6.4 |
|
КСВН (коэффициент стоячей волны по напряжению) |
для 800~1000 равен 1.12 |
|
для 1700~2300 равен 1.12 |
Значения затухания и номинальная мощность
| Частота (МГц) | Затухание (дБ/100 м) | Номинальная мощность (кВт) | Частота (МГц) | Затухание (дБ/100 м) | Номинальная мощность (кВт) |
| 100 | 5.86 | 0.858 | 2000 | 29.37 | 0.175 |
| 150 | 7.23 | 0.693 | 2100 | 30.19 | 0.168 |
| 200 | 8.41 | 0.597 | 2200 | 31.01 | 0.165 |
| 300 | 10.42 | 0.482 | 2400 | 32.61 | 0.152 |
| 450 | 12.93 | 0.389 | 2500 | 33.36 | 0.149 |
| 500 | 13.68 | 0.370 | 2700 | 34.87 | 0.145 |
| 700 | 16.39 | 0.317 | 3000 | 37.07 | 0.139 |
| 800 | 17.64 | 0.287 | |||
| 900 | 18.82 | 0.271 | |||
| 1000 | 19.93 | 0.254 | |||
| 1500 | 24.97 | 0.205 | |||
| 1800 | 27.67 | 0.185 |

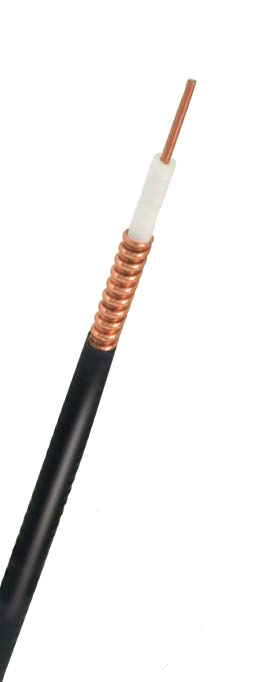

Поставляем Коаксиальный кабель HRY(Z)-50-5(1/4”S) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
