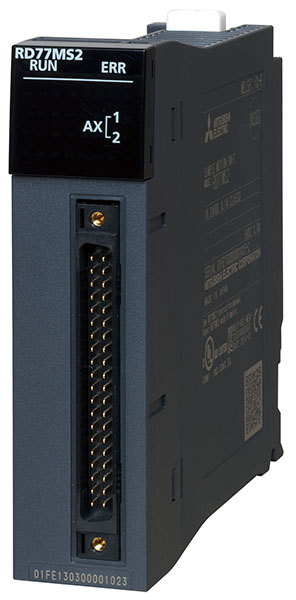

Mitsubishi Electric RD77MS2 Модулиь управления движением Simple Motion
товары бренда i
Mitsubishi Electric RD77MS2 — модуль Simple Motion MELSEC iQ-R, 2 оси, SSCNET III/H.
О модели
Модуль Simple Motion управляет двумя сервоосями через оптическую сеть SSCNET III/H.
Выполняет позиционирование с интерполяцией, синхронное управление (электронные кулачки), управление скоростью и моментом — настройкой параметров и функциональными блоками без отдельного контроллера движения.
Цикл управления от 0,444 мс.
Особенности
- 2 оси по SSCNET III/H
- Линейная и круговая интерполяция
- Расширенное синхронное управление, кулачки
- Управление скоростью и моментом, переход в режим момента
- 600 позиционных данных на ось
- До 100 м между станциями
Технические характеристики Mitsubishi Electric RD77MS2
| Число осей | 2 |
|---|---|
| Связь с сервоусилителями | SSCNET III/H |
| Цикл управления | 0,444 / 0,888 / 1,777 / 3,555 мс |
| Единицы управления | мм, дюйм, градус, импульс |
| Позиционных данных | 600 на ось |
| Сервоусилители (по каталогу) | MR-J4-B, MR-J4W-B |
| Расстояние между станциями | до 100 м |
| Занимаемые точки ввода-вывода | 32 |
Совместимость
По данным Mitsubishi Electric:
- базовые шасси MELSEC iQ-R (R3xB, R6xB)
- сервоусилители MR-J4-B / MR-J4W-B (SSCNET III/H)
Сравнение с другими моделями
Позиции Mitsubishi Electric из той же линейки. Текущая модель выделена, по названию остальных можно перейти в их карточки.
| Модель | Занимаемые точки ввода-вывода | Подключение | Потребляемый ток (5 В пост.) |
|---|---|---|---|
| Mitsubishi Electric R63P | — | — | — |
| Mitsubishi Electric R63P(C) | — | — | — |
| Mitsubishi Electric RD77GF16 | 32 | — | — |
| Mitsubishi Electric RD77MS2 — эта модель | 32 | — | — |
| Mitsubishi Electric RD81MES96 | 32 | — | — |
| Mitsubishi Electric RD81MES96(C) | 32 | — | — |
| Mitsubishi Electric RD81OPC96 | 32 | — | — |
Другие модели этой группы, в том числе снятые с производства, — на странице Контроллеры MELSEC iQ-R Mitsubishi Electric.
Поставка оригинального оборудования Mitsubishi Electric. Пришлите обозначение с шильдика или задачу — подберём контроллер, панель, преобразователь, сервопривод или модуль, ответим с ценой и сроком в течение рабочего дня.
Характеристики приведены по данным производителя Mitsubishi Electric (Япония). Комплектацию и исполнение уточняйте при заказе.
