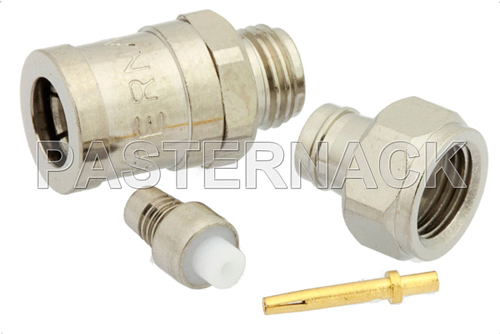

Разъёмы Pasternack миниатюрные: SMB, SMC, MCX, QMA, FAKRA
519 артикулов разъёмов в исполнениях SMB, SMC, MCX, QMA, FAKRA: кабельные и приборные, male и female, прямые и угловые, с обратной полярностью. Ниже — чем интерфейсы отличаются друг от друга, по каким параметрам выбирают исполнение и полный перечень позиций программы поставок.
Каталог поставок bbrc.ru · официальные каналы Pasternack · поставка под заказ
Назначение и применение
Коаксиальный разъём — единственное место тракта, где непрерывность волнового сопротивления нарушается конструктивно. Задача любой разъёмной пары — сохранить 50 Ом (или 75 Ом) на переходе, обеспечив при этом механический контакт с нормированным усилием и повторяемость при многократных соединениях. Отсюда и разнообразие интерфейсов: каждый оптимизирован под свою комбинацию частоты, мощности, габарита и скорости монтажа.
Разъёмы Pasternack поставляются в кабельных и приборных исполнениях. Кабельные монтируются на конкретную марку кабеля обжимом, пайкой или зажимом — посадочные размеры под кабель указаны в спецификации и не взаимозаменяемы. Приборные (панельные, фланцевые) ставятся на корпус аппаратуры и различаются типом фланца и способом заделки внутреннего проводника.
Отдельная категория — исполнения с обратной полярностью (RP): у них поменяны местами штырь и гнездо при сохранении внешней резьбы. Такие разъёмы применяются там, где нормативно ограничена возможность подключения произвольной антенны; механически они соединяются только с ответной RP-частью.
519
артикулов в этой группе
8
типов разъёмного интерфейса
male/female
оба пола в каждой линейке
50 и 75 Ом
доступные волновые сопротивления
Параметры выбора
Тип интерфейса. Определяется верхней рабочей частотой и требуемой мощностью. Ошибочно выбранный интерфейс невозможно скомпенсировать качеством монтажа: BNC не станет работать на 10 ГГц, а SMA не пропустит киловатт.
Пол разъёма. Male — со штырём центрального проводника, female — с гнездом. В резьбовых интерфейсах пол корпуса и пол контакта обычно совпадают, но у исполнений с обратной полярностью и у отдельных серий — нет; проверяйте по спецификации.
Марка кабеля. Кабельный разъём рассчитан на конкретный наружный диаметр, диаметр диэлектрика и центрального проводника. Установка «почти подходящего» разъёма даёт скачок КСВН и механическую ненадёжность.
Способ заделки. Обжим — быстро и повторяемо, требует матрицы нужного размера. Пайка — надёжнее на вибрации, медленнее. Зажимной (clamp) — разбирается и переустанавливается, применяется на толстых кабелях.
Геометрия. Прямые и угловые (right angle) исполнения; угловые экономят место, но вносят дополнительный скачок сопротивления и имеют меньшую верхнюю частоту.
Покрытие контактов. Золочение — низкое и стабильное переходное сопротивление, стандарт для измерительной техники. Никель на корпусе — коррозионная стойкость. Для low-PIM трактов недопустимы ферромагнитные покрытия.
Как читается артикул
Разъёмы Pasternack нумеруются сплошным рядом вида PE + номер без параметрических суффиксов: PE4464, PE44112, PE4595. Номер не кодирует характеристики — тип интерфейса, пол и марка кабеля определяются по описанию позиции.
Буквенные суффиксы встречаются у отдельных линеек: они означают вариант заделки, покрытия или конструктивное исполнение. Серии EZ-xxx — это разъёмы быстрого монтажа под конкретные марки кабеля, номер в артикуле соответствует типоразмеру кабеля (EZ-400 — под кабель типа 400 и т. д.).
Типы интерфейсов в группе
В таблице — интерфейсы этой группы с краткой характеристикой, примерами артикулов и числом позиций.
| Тип разъёма | Характеристика | Примеры артикулов | Позиций |
|---|
| SMB | Защёлкивающийся миниатюрный, до 4 ГГц | PE4046, PE4052, PE4080, PE4096 | 93 |
| SMC | Резьбовой миниатюрный, до 10 ГГц | PE4045, PE4051, PE4074, PE4094 | 74 |
| MCX | Защёлкивающийся субминиатюрный, до 6 ГГц | PE44298, PE44299, PE44300, PE44301 | 20 |
| MMCX | Микроминиатюрный защёлкивающийся, до 6 ГГц | PE44453, PE44456, PE44457, PE44458 | 19 |
| SSMB | | PE4017, PE4019, PE4334, PE4335 | 11 |
| QMA | Быстросъёмный аналог SMA, до 6 ГГц | PE44495, PE44496, PE44497, PE44498 | 21 |
| FAKRA | Автомобильный, кодирование по цвету, до 6 ГГц | PE44646A, PE44646B, PE44646C, PE44646D | 48 |
| Прочие | Специальные и переходные исполнения | EZ-400-FM-75, EZ-400-NM-75, PE4089, PE4104 | 233 |
Полный перечень артикулов
Ниже перечислены все позиции программы поставок. Для запроса цены и срока укажите артикул в письме или в форме обратной связи.
SMB · 93 поз.
PE4046, PE4052, PE4080, PE4096, PE4097, PE4110, PE4157, PE4159, PE4161, PE4163, PE4165, PE4167, PE4168, PE4170, PE4172, PE4174, PE4177, PE4179, PE4200, PE4203, PE4245, PE4248, PE4250, PE4251, PE4253, PE4255, PE4257, PE4260, PE4261, PE4264, PE4265, PE4268, PE4269, PE4272, PE4273, PE4276, PE4277, PE4280, PE4281, PE4284, PE4286, PE4288, PE4290, PE4292, PE4356, PE4358, PE4360, PE4362, PE4364, PE4366, PE4368, PE44048, PE44094, PE44119, PE44121, PE44123, PE44125, PE44126, PE44128, PE44129, PE44131, PE44132, PE44134, PE44135, PE44137, PE44139, PE44141, PE44142, PE44442, PE44443, PE44444, PE44445, PE44446, PE44588, PE44589, PE44590, PE4472, PE4522, PE4523, PE4593, PE4595, PE4925, PE4926, PE4928, PE4993, PE4994, PE4995, PE4996, PE4997, PE4998, PE6121, PE6122, PE6125
SMC · 74 поз.
PE4045, PE4051, PE4074, PE4094, PE4095, PE4107, PE4158, PE4160, PE4162, PE4164, PE4166, PE4169, PE4171, PE4173, PE4175, PE4176, PE4178, PE4180, PE4201, PE4202, PE4246, PE4249, PE4252, PE4254, PE4256, PE4258, PE4259, PE4262, PE4263, PE4266, PE4267, PE4270, PE4271, PE4274, PE4275, PE4278, PE4279, PE4282, PE4283, PE4285, PE4287, PE4289, PE4291, PE4293, PE4357, PE4359, PE4361, PE4363, PE4365, PE4367, PE4369, PE44047, PE44095, PE44120, PE44122, PE44124, PE44127, PE44130, PE44133, PE44136, PE44138, PE44140, PE44143, PE4557, PE4558, PE4594, PE4596, PE4658, PE4906, PE4927, PE4929, PE6123, PE6124, PE6126
MCX · 20 поз.
PE44298, PE44299, PE44300, PE44301, PE44302, PE44304, PE44305, PE44306, PE44307, PE44369, PE44370, PE44371, PE44372, PE44373, PE44374, PE44375, PE44376, PE44377, PE44594, PE44830
MMCX · 19 поз.
PE44453, PE44456, PE44457, PE44458, PE44459, PE44645, PE44662, PE44663, PE44699, PE4896, PE4897, PE4898, PE4899, PE4900, PE4901, PE4902, PE4903, PE4904, PE4905
SSMB · 11 поз.
PE4017, PE4019, PE4334, PE4335, PE4336, PE4337, PE4338, PE4339, PE4340, PE4341, PE44455
QMA · 21 поз.
PE44495, PE44496, PE44497, PE44498, PE44499, PE44500, PE44501, PE44502, PE44503, PE44504, PE44505, PE44506, PE44507, PE44508, PE44509, PE44510, PE44511, PE44512, PE44513, PE44514, PE44515
FAKRA · 48 поз.
PE44646A, PE44646B, PE44646C, PE44646D, PE44646H, PE44646I, PE44646K, PE44646Z, PE44647A, PE44647B, PE44647C, PE44647D, PE44647H, PE44647I, PE44647K, PE44647Z, PE44648A, PE44648B, PE44648C, PE44648D, PE44648H, PE44648I, PE44648K, PE44648Z, PE44649A, PE44649B, PE44649C, PE44649D, PE44649H, PE44649I, PE44649K, PE44649Z, PE44650A, PE44650B, PE44650C, PE44650D, PE44650H, PE44650I, PE44650K, PE44650Z, PE44651A, PE44651B, PE44651C, PE44651D, PE44651H, PE44651I, PE44651K, PE44651Z
Прочие · 233 поз.
EZ-400-FM-75, EZ-400-NM-75, PE4089, PE4104, PE4105, PE4233, PE4301, PE4346, PE4347, PE4348, PE4352, PE44033, PE44034, PE44035, PE44036, PE44037, PE44038, PE44039, PE44145, PE44146, PE44147, PE44148, PE44149, PE44242, PE44243, PE44244, PE44247, PE44248, PE44249, PE44254, PE44255, PE44256, PE44257, PE44258, PE44259, PE44260, PE44261, PE44262, PE44263, PE44264, PE44265, PE44266, PE44267, PE44268, PE44269, PE44270, PE44271, PE44272, PE44274, PE44275, PE44295, PE44296, PE44297, PE44303, PE44308, PE44309, PE44310, PE44311, PE44312, PE44313, PE44314, PE44315, PE44316, PE44317, PE44318, PE44319, PE44320, PE44321, PE44322, PE44323, PE44324, PE44325, PE44326, PE44327, PE44329, PE44330, PE44331, PE44332, PE44333, PE44334, PE44348, PE44452, PE44480, PE44481, PE44482, PE44483, PE44489, PE44490, PE44491, PE44492, PE44493, PE44494, PE44572, PE44573, PE44574, PE44575, PE44576, PE44579, PE44580, PE44582, PE44583, PE44585, PE44586, PE44613, PE44622, PE44623, PE44624, PE44655, PE44660, PE44661, PE44698, PE44770, PE44771, PE44772, PE44773, PE44774, PE44775, PE44776, PE44777, PE44779, PE44780, PE44785, PE44786, PE4502, PE4503, PE4504, PE4505, PE4506, PE4507, PE4508, PE4509, PE4510, PE4511, PE4512, PE4513, PE4514, PE4515, PE4516, PE4551, PE4552, PE4553, PE4554, PE4555, PE4556, PE4559, PE4560, PE4561, PE4562, PE4656, PE4800, PE4801, PE4802, PE4803, PE4804, PE4805, PE4806, PE4807, PE4808, PE4809, PE4810, PE4811, PE4812, PE4813, PE4814, PE4815, PE4816, PE4817, PE4818, PE4819, PE4820, PE4821, PE4822, PE4823, PE4824, PE4825, PE4826, PE4827, PE4828, PE4829, PE4830, PE4831, PE4832, PE4833, PE4834, PE4835, PE4837, PE4838, PE4839, PE4840, PE4841, PE4842, PE4843, PE4844, PE4845, PE4846, PE4847, PE4848, PE4849, PE4876, PE4877, PE4878, PE4879, PE4880, PE4881, PE4882, PE4883, PE4884, PE4885, PE4886, PE4887, PE4888, PE4889, PE4890, PE4891, PE4892, PE4893, PE4894, PE4895, PE6016, PE6017, PE6018, PE6022, PE6031, PE6046, PE6109, PE6110, PE6111, PE6116, PE6117, PE6118, PE6129, PE6130
Условия поставки
Позиции поставляются под заказ через официальные каналы Pasternack. По каждому артикулу подтверждаем наличие на складе производителя, актуальную цену и срок до отгрузки. Работаем с юридическими лицами по договору поставки, отгружаем по России и в страны ЕАЭС, предоставляем полный пакет документов.
Что прислать в запросе. Артикул (или требуемые параметры), количество и желаемый срок. Если точный артикул неизвестен — опишите задачу, подберём позицию из этой линейки или аналог из ассортимента других производителей.
Чек-лист перед заказом
Тип интерфейса выбран по верхней рабочей частоте с запасом, а не по совпадению с соседним узлом.
Пол разъёма сверен с ответной частью физически.
Марка и типоразмер кабеля точно соответствуют посадочным размерам разъёма.
Выбран способ заделки, обеспеченный имеющимся инструментом (матрица нужного размера, паяльное оборудование).
Для мачтовых и уличных мест учтено требование по герметичности и коррозионной стойкости.
Для трактов с одновременным приёмом и передачей исключены ферромагнитные покрытия и выбрано low-PIM исполнение.
Частые вопросы
Чем разъём с обратной полярностью отличается от обычного?
У RP-исполнения штырь и гнездо центрального проводника поменяны местами при сохранении внешней резьбы. Это сделано, чтобы ограничить подключение произвольного оборудования. С обычным разъёмом того же типа RP-версия механически соединится, но электрического контакта не будет.
Можно ли поставить разъём на кабель другой марки?
Нет. Посадочные размеры рассчитаны на конкретные диаметры центрального проводника, диэлектрика и оболочки. Установка на «похожий» кабель даёт скачок волнового сопротивления, а на практике ещё и механическую ненадёжность — разъём проворачивается или теряет контакт при изгибе.
Что выбрать: обжим или пайку?
Обжим быстрее и даёт повторяемый результат, но требует матрицы под конкретный разъём. Пайка надёжнее держит вибрацию и допускает ремонт, но результат зависит от квалификации монтажника. На объектах с большим объёмом однотипных заделок практичнее обжим.
Нужен ли разъём с золочением?
Для измерительной техники и часто перекоммутируемых соединений — да: золочение даёт низкое и стабильное переходное сопротивление. Для стационарных трактов, где соединение делается один раз, выигрыш невелик.
Как заказать разъём, если известен только тип кабеля?
Пришлите марку кабеля, требуемый интерфейс и пол разъёма, а также способ заделки, который вам доступен. Подберём позицию из этой линейки и подтвердим срок поставки.
Запросить цену и срок
Назовите артикул или параметры — подтвердим наличие и назовём условия поставки.
