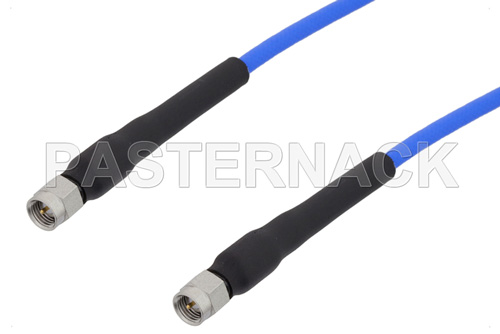

Кабельные сборки Pasternack с разъёмами SMA и миллиметрового диапазона
Готовые коаксиальные сборки с заводской заделкой разъёмов — 1198 артикулов в исполнениях SMA и миллиметровый диапазон. Ниже разобрано, чем заводская сборка отличается от собранной на месте, какие параметры критичны при выборе и как читается артикул Pasternack; в конце — полный перечень позиций программы поставок.
Содержание
Назначение и применение
Кабельная сборка (jumper, cable assembly) — отрезок коаксиального кабеля с заводской заделкой разъёмов на обоих концах, прошедший измерение КСВН и вносимого затухания. В отличие от разъёма, смонтированного на объекте, заводская сборка имеет паспортные параметры и повторяемость: одна и та же позиция из партии в партию даёт одинаковое затухание и согласование.
Практический смысл готовой сборки — убрать из тракта самое ненадёжное место. Ручная пайка или обжим в полевых условиях даёт разброс переходного сопротивления, микрозазоры в диэлектрике и подвижность центрального проводника; на частотах выше 3–6 ГГц это выражается в росте КСВН и нестабильности измерений. Поэтому в лабораторных стендах, на объектах связи и в составе аппаратуры применяют готовые сборки, а полевую заделку оставляют для магистральных фидеров, которые физически нельзя привезти собранными.
Основные сценарии: соединение приборов в измерительном стенде, коммутация внутри стойки, переход между интерфейсами разной конструкции, короткие джамперы между блоками аппаратуры и антенно-фидерным трактом.
1198
артикулов в этой группе
167
конструктивных серий
DC–110 ГГц
суммарный частотный охват линейки
2–3
типовой запас по КСВН к пределу тракта
Параметры выбора
Пара разъёмов. Указывается в порядке «конец A — конец B» с полом каждого: SMA (male) — SMA (female). Ошибка в поле разъёма — самая частая причина возврата, проверяйте оба конца по факту, а не по памяти.
Длина. В артикулах Pasternack задаётся в дюймах после дефиса: -12 это 12″ (305 мм), -36 — 36″ (914 мм), -72 — 72″ (1829 мм). Берите ближайшую большую стандартную длину: укоротить сборку нельзя, а натянутый кабель ломает разъём.
Тип кабеля. Определяет затухание, минимальный радиус изгиба и гибкость. Тонкие кабели удобнее укладывать, но дают больше потерь; сборки на кабеле с двойным экраном нужны там, где рядом мощные источники помех.
Верхняя рабочая частота. Ограничивается разъёмом: SMA — до 18–26,5 ГГц, N — до 11–18 ГГц, BNC и TNC — до 4–11 ГГц, 2.92 мм — до 40 ГГц, 2.4 и 1.85 мм — до 50 и 65 ГГц соответственно.
Вносимое затухание. Растёт с длиной и частотой. Для измерительных задач важна не только величина, но и стабильность при изгибе — у прецизионных сборок она нормируется отдельно (phase stability).
Число циклов соединения. Ресурс разъёма конечен: SMA выдерживает порядка 500 циклов, прецизионные интерфейсы миллиметрового диапазона — меньше. Для стендов с частой перекоммутацией берут сборки с усиленными разъёмами или ставят разъёмы-жертвы.
Как читается артикул
Артикул строится по схеме PE + номер серии + дефис + длина в дюймах. Серия задаёт тип кабеля и пару разъёмов, суффикс — только длину. Так, PE3865-12 и PE3865-72 — одна и та же сборка длиной 12 и 72 дюйма.
Артикулы без суффикса означают позицию фиксированной длины или конфигурацию, не входящую в стандартный ряд. Такие позиции вынесены в конце перечня отдельным блоком.
Перевод длин. 12″ = 305 мм, 18″ = 457 мм, 24″ = 610 мм, 36″ = 914 мм, 48″ = 1219 мм, 60″ = 1524 мм, 72″ = 1829 мм. Нестандартные длины изготавливаются под заказ — уточняйте при запросе.
Серии и доступные длины
В таблице — полный список конструктивных серий этой группы: пара разъёмов, доступные длины в дюймах и число позиций в линейке.
| Серия | Разъёмы | Длины, дюймы | Позиций |
|---|---|---|---|
| Интерфейс SMA | |||
| PE300 | SMA (male) - SMA (male) | 12, 24, 36, 48, 60, 72, 120 | 7 |
| PE3003 | SMA (male) - SMA (male) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE301 | SMA (male) - SMA (male) | 12, 24, 36, 48, 60, 72, 120 | 7 |
| PE304 | SMA (male) - N (male) | 12, 24, 36, 48, 60, 72, 120 | 7 |
| PE306 | SMA (female) - N (male) | 12, 24, 36, 48, 60, 72, 120 | 7 |
| PE3078 | SMA (male) - SMA (female) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE308 | SMA (male) - TNC (male) | 12, 24, 36, 48, 60, 72, 120 | 7 |
| PE309 | SMA (male) - TNC (male) | 12, 36 | 2 |
| PE3109 | SMA (female) - SMA (female) | 6, 12, 18, 24, 36, 48, 60 | 7 |
| PE311 | SMA (male) - SMA (male) | 12, 24, 36, 48, 60, 72, 120 | 7 |
| PE312 | SMA (male) - SMA (male) | 12, 24, 36, 48, 60, 72, 120 | 7 |
| PE3121 | SMA (male) - SMA (male) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE3138 | SMA (male) - SMA (male) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE3154 | SMA (male) - TNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3171 | SMA (male) - SMA (female) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE3172 | SMA (male) - SMB (plug) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE3176 | SMA (male) - TNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3184 | SMA (male) - SMA (female) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE3193 | SMA (male) - N (male) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE3223 | SMA (female) - SMA (female) | 6, 12, 18, 24, 36, 48, 60 | 7 |
| PE3234 | SMA (male) - N (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE33003 | SMA (male) - SMA (male) | 6, 12, 18, 24, 36, 48, 60 | 7 |
| PE3318 | SMA (male) - N (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3319 | SMA (male) - SMA (male) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE33231 | SMA (male) - N (male) | 6, 12, 18, 24, 30, 36, 48, 60, 72 | 9 |
| PE33233 | SMA (male) - N (male) | 6, 12, 18, 24, 30, 36, 48, 60, 72 | 9 |
| PE33258 | SMA (male) - BNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3344 | SMA (male) - SMA (male) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE3353 | SMA (male) - SMA (male) | 6, 12, 18, 24, 36, 60, 72 | 7 |
| PE33555 | SMA (male) - N (male) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE3361 | SMA (male) - SMA (male) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE33657 | SMA (male) - SMB (plug) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE3369 | SMA (male) - SMA (male) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE3377 | SMA (male) - SMA (male) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE33789 | SMA (female) - SMA (female) | 6, 12, 18, 24, 36, 48, 60 | 7 |
| PE3385 | SMA (male) - SMA (male) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE33864 | SMA (female) - SMA (female) | 6, 12, 18, 24, 36, 48, 60 | 7 |
| PE33948 | SMA (male) - TNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE33996 | SMA (male) - N (male) | 6, 12, 18, 24, 36, 48, 60 | 7 |
| PE34069 | SMA (male) - MMCX (plug) | 12, 24, 36, 48, 60, 72 | 6 |
| PE34116 | SMA (male) - SMA (male) обратной полярности | 12, 24, 36, 48, 60, 72 | 6 |
| PE34122 | SMA (male) - MMCX (plug) | 12, 24, 36, 48, 60, 72 | 6 |
| PE34163 | SMA (male) - N (male) | 6, 12, 18, 24, 36, 48, 60 | 7 |
| PE3417 | SMA (male) - SMA (male) | 6, 12, 18, 24, 36, 48, 60 | 7 |
| PE34180 | SMA (male) - SMA (male) | 6, 12, 18, 24, 36, 48, 60 | 7 |
| PE34182 | SMA (male) - SMA (male) | 6, 12, 18, 24, 36, 48, 60 | 7 |
| PE34188 | SMA (male) - SMA (male) | 6, 12, 18, 24, 36, 48, 60 | 7 |
| PE3420 | SMA (male) - SMA (male) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE34202 | SMA (male) - SMA (male) | 6, 12, 18, 24, 36, 48, 60 | 7 |
| PE3428 | SMA (male) - SMA (male) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE34286 | SMA (male) - SMA (male) | 6, 12, 18, 20, 24, 30, 36, 40, 48, 60, 72, 84, 96, 108, 120 | 15 |
| PE3429 | SMA (male) - SMA (male) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE34313 | SMA (male) - SMA (female) | 6, 12, 18, 24, 36, 48, 60 | 7 |
| PE34405 | SMA (female) - SMA (female) | 6, 12, 18, 24, 36, 48, 60 | 7 |
| PE34458 | SMA (male) - SMC (plug) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE3448 | SMA (male) - N (male) | 6, 12, 18, 24, 36, 48, 60 | 7 |
| PE3468 | SMA (male) - SMA (female) | 6, 12, 18, 24, 36, 48, 60 | 7 |
| PE34686 | SMA (female) - MMCX (plug) | 12, 24, 36, 48, 60 | 5 |
| PE34777 | SMA (male) - MMCX (plug) | 12, 24, 36, 48, 60 | 5 |
| PE3481 | SMA (male) - SMA (male) | 6, 12, 18, 24, 36, 48, 60 | 7 |
| PE3483 | SMA (male) - SMA (male) | 6, 12, 18, 24, 36, 48, 60 | 7 |
| PE34917 | SMA (female) - SMA (female) | 6, 12, 18, 24, 36, 48, 60 | 7 |
| PE3492 | SMA (male) - SMA (male) | 6, 12, 18, 24, 36, 48, 60 | 7 |
| PE3494 | SMA (male) - SMA (female) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE3500 | SMA (male) - SMA (male) | 6, 12, 18, 24, 36, 48, 60, 72, 120 | 9 |
| PE3510 | SMA (male) - SMA (male) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE3511 | SMA (male) - SMA (male) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE3512 | SMA (male) - SMA (male) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE3513 | SMA (male) - SMA (male) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE3514 | SMA (male) - SMA (male) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE3515 | SMA (male) - SMA (male) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE3519 | SMA (male) - N (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE35214 | SMA (male) - TNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE35221 | SMA (male) - N (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3535 | SMA (male) - TNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3539 | SMA (male) - BNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE35418 | SMA (male) - SMA (male) | 6, 12, 18, 24, 30, 36, 48, 60, 72 | 9 |
| PE35419 | SMA (male) - TNC (male) | 6, 12, 18, 24, 30, 36, 48, 60, 72 | 9 |
| PE35420 | SMA (male) - SMA (male) | 12, 18, 24, 36, 48, 60, 72 | 7 |
| PE35421 | SMA (male) - SMA (female) | 6, 12, 18, 24, 30, 36, 48, 60, 72 | 9 |
| PE35422 | SMA (male) - SMA (male) | 6, 12, 18, 24, 30, 36, 48, 60, 72 | 9 |
| PE35475 | SMA (male) - SMA (female) | 6, 12, 18, 24, 30, 36, 48, 60, 72 | 9 |
| PE35575 | SMA (female) - MMCX (plug) | 12, 24, 36, 48, 60 | 5 |
| PE3562 | SMA (male) - BNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3568 | SMA (male) - N (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3573 | SMA (male) - SMA (male) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE3574 | SMA (male) - SMA (male) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE35784 | SMA (male) - SMA (male) | 12, 24, 36, 48, 60 | 5 |
| PE35954 | SMA (male) - N (male) | 6, 12, 18, 24, 30, 36, 48, 60, 72 | 9 |
| PE3613 | SMA (male) - BNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3614 | SMA (male) - N (male) | 12, 24, 36, 48, 60, 72, 200 | 7 |
| PE3615 | SMA (male) - BNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3646 | SMA (male) - SMA (male) | 6, 12, 18, 24, 36, 48, 60 | 7 |
| PE3656 | SMA (male) - SMA (male) | 6, 12, 18, 24, 36, 48, 60 | 7 |
| PE3658 | SMA (male) - BNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3662 | SMA (male) - N (male) | 12, 24, 36, 48, 72 | 5 |
| PE3664 | SMA (male) - TNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3669 | SMA (male) - SSMA (male) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE3696 | SMA (male) - BNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3697 | SMA (male) - SMA (female) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE3704 | SMA (male) - SMA (male) | 12, 24, 36, 48, 60 | 5 |
| PE37120 | SMA (male) - TNC (male) | 12, 24, 36, 48, 60 | 5 |
| PE3713 | SMA (male) - SMA (male) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE3733 | SMA (male) - BNC (male) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE3745 | SMA (male) - BNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3758 | SMA (female) - SMA (female) | 6, 12, 18, 24, 36, 48, 60 | 7 |
| PE3775 | SMA (male) - SMA (male) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE3780 | SMA (male) - BNC (male) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE37841 | SMA (female) - NMO MOUNT | 60, 120, 180 | 3 |
| PE3790 | SMA (male) - SMA (male) | 6, 12, 18, 20, 24, 30, 36, 40, 48, 60, 72, 84, 96, 108, 120 | 15 |
| PE3810 | SMA (male) - SMB (plug) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE38116 | SMA (male) - QMA (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3814 | SMA (male) - SMA (male) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE3818 | SMA (male) - SMA (male) | 6, 12, 18, 24, 36, 48, 60 | 7 |
| PE38273 | SMA (male) - QMA (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE38274 | SMA (male) - QMA (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE38275 | SMA (male) - QMA (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE38297 | SMA (female) - UMCX (plug) | 6, 12, 18 | 3 |
| PE38300 | SMA (female), обратной полярности - UMCX (plug) | 3, 6, 9, 12, 18, 24 | 6 |
| PE3832 | SMA (male) - SMA (female) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE38628 | SMA (male) - SMA (male) | 12, 24, 36, 48, 60 | 5 |
| PE38645 | SMA (male) - N (male) | 12, 24, 36, 48, 60 | 5 |
| PE3865 | SMA (male) - SMA (male) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE3867 | SMA (male) - SMA (male) | 6, 12, 18, 24, 36, 48, 60 | 7 |
| PE3885 | SMA (male) - BNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3886 | SMA (male) - BNC (male) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE3908 | SMA (male) - SMB (plug) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE39199A | SMA (male) - FAKRA (jack) | 12, 24, 36, 48, 60 | 5 |
| PE39415 | SMA (male) - SMA (male) | 6, 9, 12, 18, 24 | 5 |
| PE39423 | SMA (male) - SMA (male) | 6, 9, 12, 18, 24 | 5 |
| PE39425 | SMA (male) - SMA (male) | 6, 9, 12, 18, 24 | 5 |
| PE39426 | SMA (male) - SMA (female) | 6, 9, 12, 18, 24 | 5 |
| PE39428 | SMA (male) - SMA (male) | 6, 9, 12, 18, 24 | 5 |
| PE39429 | SMA (male) - SMA (male) | 6, 9, 12, 18, 24 | 5 |
| PE39437 | SMA (male) - SMA (male) | 6, 9, 12, 18, 24 | 5 |
| PE39455 | SMA (male) - N (male) | 6, 9, 12, 18, 24 | 5 |
| PE3957 | SMA (male) - N (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3961 | SMA (male) - SMA (female) | 6, 12, 18, 24, 36, 48, 60 | 7 |
| PE3987 | SMA (male) - SMA (male) | 6, 12, 18, 24, 36, 48, 60, 72 | 8 |
| PE3C0038 | SMA (male) - SMA (male) | 12, 24, 36, 48, 60 | 5 |
| PE3C0040 | SMA (male) - BNC (male) | 12, 24, 36, 48, 60 | 5 |
| PE3C0044 | SMA (male) - N (male) | 12, 24, 36, 48, 60 | 5 |
| PE3C0045 | SMA (female) - SMA (female) | 12, 24, 36, 48, 60 | 5 |
| PE3C0051 | SMA (male) - BNC (male) | 12, 24, 36, 48, 60 | 5 |
| PE3C0052 | SMA (male) - SMA (male) | 12, 24, 36, 48, 60 | 5 |
| PE3C0055 | SMA (male) - SMA (male) | 12, 24, 36, 48, 60 | 5 |
| PE3C0056 | SMA (male) - TNC (female) | 12, 24, 36, 48, 60 | 5 |
| PE3C0057 | SMA (male) - SMA (male) | 12, 24, 36, 48, 60 | 5 |
| PE3C0064 | SMA (female) - MMCX (plug) | 12, 24, 36, 48, 60 | 5 |
| PE3C0102 | SMA (male) - N (male) | 12, 24, 36, 48, 60 | 5 |
| PE3C0103 | SMA (male) - SMA (male) | 12, 24, 36, 48, 60 | 5 |
| PE3C0104 | SMA (male) - SMA (male) | 12, 24, 36, 48, 60 | 5 |
| PE3C0113 | SMA (male) - SMA (male) | 12, 24, 36, 48, 60 | 5 |
| PE3C0114 | SMA (male) - TNC (male) | 12, 24, 36, 48, 60 | 5 |
| PE3C0116 | SMA (male) - SMA (male) | 12, 24, 36, 48, 60 | 5 |
| PE3C0121 | SMA (male) - N (male) | 12, 24, 36, 48, 60 | 5 |
| PE3C0122 | SMA (male) - TNC (male) | 12, 24, 36, 48, 60 | 5 |
| PE3C0230 | SMA (male) - SMA (male) | 24, 36, 48, 60, 72, 120 | 6 |
| Интерфейс 2.92 мм | |||
| PE319 | 2.92mm (male) - 2.92mm (male) | 24, 36, 48, 60, 72 | 5 |
| PE321 | 2.92mm (male) - 2.92mm (female) | 24, 36, 48, 60, 72 | 5 |
| PE34733 | 2.92mm (male) - 2.92mm (male) | 6, 12, 18, 24, 36, 48, 60 | 7 |
| PE34749 | 2.92mm (male) - 2.92mm (female) | 6, 12, 18, 24, 36, 48, 60 | 7 |
| PE35591 | 2.92mm (male) - 2.92mm (male) | 6, 12, 18, 24, 30, 36, 48, 60, 72 | 9 |
| Интерфейс 2.4 мм | |||
| PE35611 | 2.4mm (male) - 2.4mm (male) | 6, 12, 18, 24, 30, 36, 48, 60, 72 | 9 |
| Интерфейс 1.85 мм | |||
| PE36678 | 1.85mm (male) - 1.85mm (male) | 6, 12, 18, 24, 30, 36, 48, 60, 72 | 9 |
| Интерфейс 3.5 мм | |||
| PE315 | 3.5mm (male) - 3.5mm (male) | 24, 36, 72 | 3 |
| PE317 | 3.5mm (male) - 3.5mm (female) | 24, 36, 48, 60, 72 | 5 |
Полный перечень артикулов
Ниже перечислены все позиции программы поставок. Для запроса цены и срока укажите артикул в письме или в форме обратной связи.
PE300 · SMA (male) - SMA (male)
PE300-12, PE300-24, PE300-36, PE300-48, PE300-60, PE300-72, PE300-120
PE3003 · SMA (male) - SMA (male)
PE3003-6, PE3003-12, PE3003-18, PE3003-24, PE3003-36, PE3003-48, PE3003-60, PE3003-72
PE301 · SMA (male) - SMA (male)
PE301-12, PE301-24, PE301-36, PE301-48, PE301-60, PE301-72, PE301-120
PE304 · SMA (male) - N (male)
PE304-12, PE304-24, PE304-36, PE304-48, PE304-60, PE304-72, PE304-120
PE306 · SMA (female) - N (male)
PE306-12, PE306-24, PE306-36, PE306-48, PE306-60, PE306-72, PE306-120
PE3078 · SMA (male) - SMA (female)
PE3078-6, PE3078-12, PE3078-18, PE3078-24, PE3078-36, PE3078-48, PE3078-60, PE3078-72
PE308 · SMA (male) - TNC (male)
PE308-12, PE308-24, PE308-36, PE308-48, PE308-60, PE308-72, PE308-120
PE309 · SMA (male) - TNC (male)
PE309-12, PE309-36
PE3109 · SMA (female) - SMA (female)
PE3109-6, PE3109-12, PE3109-18, PE3109-24, PE3109-36, PE3109-48, PE3109-60
PE311 · SMA (male) - SMA (male)
PE311-12, PE311-24, PE311-36, PE311-48, PE311-60, PE311-72, PE311-120
PE312 · SMA (male) - SMA (male)
PE312-12, PE312-24, PE312-36, PE312-48, PE312-60, PE312-72, PE312-120
PE3121 · SMA (male) - SMA (male)
PE3121-6, PE3121-12, PE3121-18, PE3121-24, PE3121-36, PE3121-48, PE3121-60, PE3121-72
PE3138 · SMA (male) - SMA (male)
PE3138-6, PE3138-12, PE3138-18, PE3138-24, PE3138-36, PE3138-48, PE3138-60, PE3138-72
PE3154 · SMA (male) - TNC (male)
PE3154-12, PE3154-24, PE3154-36, PE3154-48, PE3154-60, PE3154-72
PE3171 · SMA (male) - SMA (female)
PE3171-6, PE3171-12, PE3171-18, PE3171-24, PE3171-36, PE3171-48, PE3171-60, PE3171-72
PE3172 · SMA (male) - SMB (plug)
PE3172-6, PE3172-12, PE3172-18, PE3172-24, PE3172-36, PE3172-48, PE3172-60, PE3172-72
PE3176 · SMA (male) - TNC (male)
PE3176-12, PE3176-24, PE3176-36, PE3176-48, PE3176-60, PE3176-72
PE3184 · SMA (male) - SMA (female)
PE3184-6, PE3184-12, PE3184-18, PE3184-24, PE3184-36, PE3184-48, PE3184-60, PE3184-72
PE3193 · SMA (male) - N (male)
PE3193-6, PE3193-12, PE3193-18, PE3193-24, PE3193-36, PE3193-48, PE3193-60, PE3193-72
PE3223 · SMA (female) - SMA (female)
PE3223-6, PE3223-12, PE3223-18, PE3223-24, PE3223-36, PE3223-48, PE3223-60
PE3234 · SMA (male) - N (male)
PE3234-12, PE3234-24, PE3234-36, PE3234-48, PE3234-60, PE3234-72
PE33003 · SMA (male) - SMA (male)
PE33003-6, PE33003-12, PE33003-18, PE33003-24, PE33003-36, PE33003-48, PE33003-60
PE3318 · SMA (male) - N (male)
PE3318-12, PE3318-24, PE3318-36, PE3318-48, PE3318-60, PE3318-72
PE3319 · SMA (male) - SMA (male)
PE3319-6, PE3319-12, PE3319-18, PE3319-24, PE3319-36, PE3319-48, PE3319-60, PE3319-72
PE33231 · SMA (male) - N (male)
PE33231-6, PE33231-12, PE33231-18, PE33231-24, PE33231-30, PE33231-36, PE33231-48, PE33231-60, PE33231-72
PE33233 · SMA (male) - N (male)
PE33233-6, PE33233-12, PE33233-18, PE33233-24, PE33233-30, PE33233-36, PE33233-48, PE33233-60, PE33233-72
PE33258 · SMA (male) - BNC (male)
PE33258-12, PE33258-24, PE33258-36, PE33258-48, PE33258-60, PE33258-72
PE3344 · SMA (male) - SMA (male)
PE3344-6, PE3344-12, PE3344-18, PE3344-24, PE3344-36, PE3344-48, PE3344-60, PE3344-72
PE3353 · SMA (male) - SMA (male)
PE3353-6, PE3353-12, PE3353-18, PE3353-24, PE3353-36, PE3353-60, PE3353-72
PE33555 · SMA (male) - N (male)
PE33555-6, PE33555-12, PE33555-18, PE33555-24, PE33555-36, PE33555-48, PE33555-60, PE33555-72
PE3361 · SMA (male) - SMA (male)
PE3361-6, PE3361-12, PE3361-18, PE3361-24, PE3361-36, PE3361-48, PE3361-60, PE3361-72
PE33657 · SMA (male) - SMB (plug)
PE33657-6, PE33657-12, PE33657-18, PE33657-24, PE33657-36, PE33657-48, PE33657-60, PE33657-72
PE3369 · SMA (male) - SMA (male)
PE3369-6, PE3369-12, PE3369-18, PE3369-24, PE3369-36, PE3369-48, PE3369-60, PE3369-72
PE3377 · SMA (male) - SMA (male)
PE3377-6, PE3377-12, PE3377-18, PE3377-24, PE3377-36, PE3377-48, PE3377-60, PE3377-72
PE33789 · SMA (female) - SMA (female)
PE33789-6, PE33789-12, PE33789-18, PE33789-24, PE33789-36, PE33789-48, PE33789-60
PE3385 · SMA (male) - SMA (male)
PE3385-6, PE3385-12, PE3385-18, PE3385-24, PE3385-36, PE3385-48, PE3385-60, PE3385-72
PE33864 · SMA (female) - SMA (female)
PE33864-6, PE33864-12, PE33864-18, PE33864-24, PE33864-36, PE33864-48, PE33864-60
PE33948 · SMA (male) - TNC (male)
PE33948-12, PE33948-24, PE33948-36, PE33948-48, PE33948-60, PE33948-72
PE33996 · SMA (male) - N (male)
PE33996-6, PE33996-12, PE33996-18, PE33996-24, PE33996-36, PE33996-48, PE33996-60
PE34069 · SMA (male) - MMCX (plug)
PE34069-12, PE34069-24, PE34069-36, PE34069-48, PE34069-60, PE34069-72
PE34116 · SMA (male) - SMA (male) обратной полярности
PE34116-12, PE34116-24, PE34116-36, PE34116-48, PE34116-60, PE34116-72
PE34122 · SMA (male) - MMCX (plug)
PE34122-12, PE34122-24, PE34122-36, PE34122-48, PE34122-60, PE34122-72
PE34163 · SMA (male) - N (male)
PE34163-6, PE34163-12, PE34163-18, PE34163-24, PE34163-36, PE34163-48, PE34163-60
PE3417 · SMA (male) - SMA (male)
PE3417-6, PE3417-12, PE3417-18, PE3417-24, PE3417-36, PE3417-48, PE3417-60
PE34180 · SMA (male) - SMA (male)
PE34180-6, PE34180-12, PE34180-18, PE34180-24, PE34180-36, PE34180-48, PE34180-60
PE34182 · SMA (male) - SMA (male)
PE34182-6, PE34182-12, PE34182-18, PE34182-24, PE34182-36, PE34182-48, PE34182-60
PE34188 · SMA (male) - SMA (male)
PE34188-6, PE34188-12, PE34188-18, PE34188-24, PE34188-36, PE34188-48, PE34188-60
PE3420 · SMA (male) - SMA (male)
PE3420-6, PE3420-12, PE3420-18, PE3420-24, PE3420-36, PE3420-48, PE3420-60, PE3420-72
PE34202 · SMA (male) - SMA (male)
PE34202-6, PE34202-12, PE34202-18, PE34202-24, PE34202-36, PE34202-48, PE34202-60
PE3428 · SMA (male) - SMA (male)
PE3428-6, PE3428-12, PE3428-18, PE3428-24, PE3428-36, PE3428-48, PE3428-60, PE3428-72
PE34286 · SMA (male) - SMA (male)
PE34286-6, PE34286-12, PE34286-18, PE34286-20, PE34286-24, PE34286-30, PE34286-36, PE34286-40, PE34286-48, PE34286-60, PE34286-72, PE34286-84, PE34286-96, PE34286-108, PE34286-120
PE3429 · SMA (male) - SMA (male)
PE3429-6, PE3429-12, PE3429-18, PE3429-24, PE3429-36, PE3429-48, PE3429-60, PE3429-72
PE34313 · SMA (male) - SMA (female)
PE34313-6, PE34313-12, PE34313-18, PE34313-24, PE34313-36, PE34313-48, PE34313-60
PE34405 · SMA (female) - SMA (female)
PE34405-6, PE34405-12, PE34405-18, PE34405-24, PE34405-36, PE34405-48, PE34405-60
PE34458 · SMA (male) - SMC (plug)
PE34458-6, PE34458-12, PE34458-18, PE34458-24, PE34458-36, PE34458-48, PE34458-60, PE34458-72
PE3448 · SMA (male) - N (male)
PE3448-6, PE3448-12, PE3448-18, PE3448-24, PE3448-36, PE3448-48, PE3448-60
PE3468 · SMA (male) - SMA (female)
PE3468-6, PE3468-12, PE3468-18, PE3468-24, PE3468-36, PE3468-48, PE3468-60
PE34686 · SMA (female) - MMCX (plug)
PE34686-12, PE34686-24, PE34686-36, PE34686-48, PE34686-60
PE34777 · SMA (male) - MMCX (plug)
PE34777-12, PE34777-24, PE34777-36, PE34777-48, PE34777-60
PE3481 · SMA (male) - SMA (male)
PE3481-6, PE3481-12, PE3481-18, PE3481-24, PE3481-36, PE3481-48, PE3481-60
PE3483 · SMA (male) - SMA (male)
PE3483-6, PE3483-12, PE3483-18, PE3483-24, PE3483-36, PE3483-48, PE3483-60
PE34917 · SMA (female) - SMA (female)
PE34917-6, PE34917-12, PE34917-18, PE34917-24, PE34917-36, PE34917-48, PE34917-60
PE3492 · SMA (male) - SMA (male)
PE3492-6, PE3492-12, PE3492-18, PE3492-24, PE3492-36, PE3492-48, PE3492-60
PE3494 · SMA (male) - SMA (female)
PE3494-6, PE3494-12, PE3494-18, PE3494-24, PE3494-36, PE3494-48, PE3494-60, PE3494-72
PE3500 · SMA (male) - SMA (male)
PE3500-6, PE3500-12, PE3500-18, PE3500-24, PE3500-36, PE3500-48, PE3500-60, PE3500-72, PE3500-120
PE3510 · SMA (male) - SMA (male)
PE3510-6, PE3510-12, PE3510-18, PE3510-24, PE3510-36, PE3510-48, PE3510-60, PE3510-72
PE3511 · SMA (male) - SMA (male)
PE3511-6, PE3511-12, PE3511-18, PE3511-24, PE3511-36, PE3511-48, PE3511-60, PE3511-72
PE3512 · SMA (male) - SMA (male)
PE3512-6, PE3512-12, PE3512-18, PE3512-24, PE3512-36, PE3512-48, PE3512-60, PE3512-72
PE3513 · SMA (male) - SMA (male)
PE3513-6, PE3513-12, PE3513-18, PE3513-24, PE3513-36, PE3513-48, PE3513-60, PE3513-72
PE3514 · SMA (male) - SMA (male)
PE3514-6, PE3514-12, PE3514-18, PE3514-24, PE3514-36, PE3514-48, PE3514-60, PE3514-72
PE3515 · SMA (male) - SMA (male)
PE3515-6, PE3515-12, PE3515-18, PE3515-24, PE3515-36, PE3515-48, PE3515-60, PE3515-72
PE3519 · SMA (male) - N (male)
PE3519-12, PE3519-24, PE3519-36, PE3519-48, PE3519-60, PE3519-72
PE35214 · SMA (male) - TNC (male)
PE35214-12, PE35214-24, PE35214-36, PE35214-48, PE35214-60, PE35214-72
PE35221 · SMA (male) - N (male)
PE35221-12, PE35221-24, PE35221-36, PE35221-48, PE35221-60, PE35221-72
PE3535 · SMA (male) - TNC (male)
PE3535-12, PE3535-24, PE3535-36, PE3535-48, PE3535-60, PE3535-72
PE3539 · SMA (male) - BNC (male)
PE3539-12, PE3539-24, PE3539-36, PE3539-48, PE3539-60, PE3539-72
PE35418 · SMA (male) - SMA (male)
PE35418-6, PE35418-12, PE35418-18, PE35418-24, PE35418-30, PE35418-36, PE35418-48, PE35418-60, PE35418-72
PE35419 · SMA (male) - TNC (male)
PE35419-6, PE35419-12, PE35419-18, PE35419-24, PE35419-30, PE35419-36, PE35419-48, PE35419-60, PE35419-72
PE35420 · SMA (male) - SMA (male)
PE35420-12, PE35420-18, PE35420-24, PE35420-36, PE35420-48, PE35420-60, PE35420-72
PE35421 · SMA (male) - SMA (female)
PE35421-6, PE35421-12, PE35421-18, PE35421-24, PE35421-30, PE35421-36, PE35421-48, PE35421-60, PE35421-72
PE35422 · SMA (male) - SMA (male)
PE35422-6, PE35422-12, PE35422-18, PE35422-24, PE35422-30, PE35422-36, PE35422-48, PE35422-60, PE35422-72
PE35475 · SMA (male) - SMA (female)
PE35475-6, PE35475-12, PE35475-18, PE35475-24, PE35475-30, PE35475-36, PE35475-48, PE35475-60, PE35475-72
PE35575 · SMA (female) - MMCX (plug)
PE35575-12, PE35575-24, PE35575-36, PE35575-48, PE35575-60
PE3562 · SMA (male) - BNC (male)
PE3562-12, PE3562-24, PE3562-36, PE3562-48, PE3562-60, PE3562-72
PE3568 · SMA (male) - N (male)
PE3568-12, PE3568-24, PE3568-36, PE3568-48, PE3568-60, PE3568-72
PE3573 · SMA (male) - SMA (male)
PE3573-6, PE3573-12, PE3573-18, PE3573-24, PE3573-36, PE3573-48, PE3573-60, PE3573-72
PE3574 · SMA (male) - SMA (male)
PE3574-6, PE3574-12, PE3574-18, PE3574-24, PE3574-36, PE3574-48, PE3574-60, PE3574-72
PE35784 · SMA (male) - SMA (male)
PE35784-12, PE35784-24, PE35784-36, PE35784-48, PE35784-60
PE35954 · SMA (male) - N (male)
PE35954-6, PE35954-12, PE35954-18, PE35954-24, PE35954-30, PE35954-36, PE35954-48, PE35954-60, PE35954-72
PE3613 · SMA (male) - BNC (male)
PE3613-12, PE3613-24, PE3613-36, PE3613-48, PE3613-60, PE3613-72
PE3614 · SMA (male) - N (male)
PE3614-12, PE3614-24, PE3614-36, PE3614-48, PE3614-60, PE3614-72, PE3614-200
PE3615 · SMA (male) - BNC (male)
PE3615-12, PE3615-24, PE3615-36, PE3615-48, PE3615-60, PE3615-72
PE3646 · SMA (male) - SMA (male)
PE3646-6, PE3646-12, PE3646-18, PE3646-24, PE3646-36, PE3646-48, PE3646-60
PE3656 · SMA (male) - SMA (male)
PE3656-6, PE3656-12, PE3656-18, PE3656-24, PE3656-36, PE3656-48, PE3656-60
PE3658 · SMA (male) - BNC (male)
PE3658-12, PE3658-24, PE3658-36, PE3658-48, PE3658-60, PE3658-72
PE3662 · SMA (male) - N (male)
PE3662-12, PE3662-24, PE3662-36, PE3662-48, PE3662-72
PE3664 · SMA (male) - TNC (male)
PE3664-12, PE3664-24, PE3664-36, PE3664-48, PE3664-60, PE3664-72
PE3669 · SMA (male) - SSMA (male)
PE3669-6, PE3669-12, PE3669-18, PE3669-24, PE3669-36, PE3669-48, PE3669-60, PE3669-72
PE3696 · SMA (male) - BNC (male)
PE3696-12, PE3696-24, PE3696-36, PE3696-48, PE3696-60, PE3696-72
PE3697 · SMA (male) - SMA (female)
PE3697-6, PE3697-12, PE3697-18, PE3697-24, PE3697-36, PE3697-48, PE3697-60, PE3697-72
PE3704 · SMA (male) - SMA (male)
PE3704-12, PE3704-24, PE3704-36, PE3704-48, PE3704-60
PE37120 · SMA (male) - TNC (male)
PE37120-12, PE37120-24, PE37120-36, PE37120-48, PE37120-60
PE3713 · SMA (male) - SMA (male)
PE3713-6, PE3713-12, PE3713-18, PE3713-24, PE3713-36, PE3713-48, PE3713-60, PE3713-72
PE3733 · SMA (male) - BNC (male)
PE3733-6, PE3733-12, PE3733-18, PE3733-24, PE3733-36, PE3733-48, PE3733-60, PE3733-72
PE3745 · SMA (male) - BNC (male)
PE3745-12, PE3745-24, PE3745-36, PE3745-48, PE3745-60, PE3745-72
PE3758 · SMA (female) - SMA (female)
PE3758-6, PE3758-12, PE3758-18, PE3758-24, PE3758-36, PE3758-48, PE3758-60
PE3775 · SMA (male) - SMA (male)
PE3775-6, PE3775-12, PE3775-18, PE3775-24, PE3775-36, PE3775-48, PE3775-60, PE3775-72
PE3780 · SMA (male) - BNC (male)
PE3780-6, PE3780-12, PE3780-18, PE3780-24, PE3780-36, PE3780-48, PE3780-60, PE3780-72
PE37841 · SMA (female) - NMO MOUNT
PE37841-60, PE37841-120, PE37841-180
PE3790 · SMA (male) - SMA (male)
PE3790-6, PE3790-12, PE3790-18, PE3790-20, PE3790-24, PE3790-30, PE3790-36, PE3790-40, PE3790-48, PE3790-60, PE3790-72, PE3790-84, PE3790-96, PE3790-108, PE3790-120
PE3810 · SMA (male) - SMB (plug)
PE3810-6, PE3810-12, PE3810-18, PE3810-24, PE3810-36, PE3810-48, PE3810-60, PE3810-72
PE38116 · SMA (male) - QMA (male)
PE38116-12, PE38116-24, PE38116-36, PE38116-48, PE38116-60, PE38116-72
PE3814 · SMA (male) - SMA (male)
PE3814-6, PE3814-12, PE3814-18, PE3814-24, PE3814-36, PE3814-48, PE3814-60, PE3814-72
PE3818 · SMA (male) - SMA (male)
PE3818-6, PE3818-12, PE3818-18, PE3818-24, PE3818-36, PE3818-48, PE3818-60
PE38273 · SMA (male) - QMA (male)
PE38273-12, PE38273-24, PE38273-36, PE38273-48, PE38273-60, PE38273-72
PE38274 · SMA (male) - QMA (male)
PE38274-12, PE38274-24, PE38274-36, PE38274-48, PE38274-60, PE38274-72
PE38275 · SMA (male) - QMA (male)
PE38275-12, PE38275-24, PE38275-36, PE38275-48, PE38275-60, PE38275-72
PE38297 · SMA (female) - UMCX (plug)
PE38297-6, PE38297-12, PE38297-18
PE38300 · SMA (female), обратной полярности - UMCX (plug)
PE38300-3, PE38300-6, PE38300-9, PE38300-12, PE38300-18, PE38300-24
PE3832 · SMA (male) - SMA (female)
PE3832-6, PE3832-12, PE3832-18, PE3832-24, PE3832-36, PE3832-48, PE3832-60, PE3832-72
PE38628 · SMA (male) - SMA (male)
PE38628-12, PE38628-24, PE38628-36, PE38628-48, PE38628-60
PE38645 · SMA (male) - N (male)
PE38645-12, PE38645-24, PE38645-36, PE38645-48, PE38645-60
PE3865 · SMA (male) - SMA (male)
PE3865-6, PE3865-12, PE3865-18, PE3865-24, PE3865-36, PE3865-48, PE3865-60, PE3865-72
PE3867 · SMA (male) - SMA (male)
PE3867-6, PE3867-12, PE3867-18, PE3867-24, PE3867-36, PE3867-48, PE3867-60
PE3885 · SMA (male) - BNC (male)
PE3885-12, PE3885-24, PE3885-36, PE3885-48, PE3885-60, PE3885-72
PE3886 · SMA (male) - BNC (male)
PE3886-6, PE3886-12, PE3886-18, PE3886-24, PE3886-36, PE3886-48, PE3886-60, PE3886-72
PE3908 · SMA (male) - SMB (plug)
PE3908-6, PE3908-12, PE3908-18, PE3908-24, PE3908-36, PE3908-48, PE3908-60, PE3908-72
PE39199A · SMA (male) - FAKRA (jack)
PE39199A-12, PE39199A-24, PE39199A-36, PE39199A-48, PE39199A-60
PE39415 · SMA (male) - SMA (male)
PE39415-6, PE39415-9, PE39415-12, PE39415-18, PE39415-24
PE39423 · SMA (male) - SMA (male)
PE39423-6, PE39423-9, PE39423-12, PE39423-18, PE39423-24
PE39425 · SMA (male) - SMA (male)
PE39425-6, PE39425-9, PE39425-12, PE39425-18, PE39425-24
PE39426 · SMA (male) - SMA (female)
PE39426-6, PE39426-9, PE39426-12, PE39426-18, PE39426-24
PE39428 · SMA (male) - SMA (male)
PE39428-6, PE39428-9, PE39428-12, PE39428-18, PE39428-24
PE39429 · SMA (male) - SMA (male)
PE39429-6, PE39429-9, PE39429-12, PE39429-18, PE39429-24
PE39437 · SMA (male) - SMA (male)
PE39437-6, PE39437-9, PE39437-12, PE39437-18, PE39437-24
PE39455 · SMA (male) - N (male)
PE39455-6, PE39455-9, PE39455-12, PE39455-18, PE39455-24
PE3957 · SMA (male) - N (male)
PE3957-12, PE3957-24, PE3957-36, PE3957-48, PE3957-60, PE3957-72
PE3961 · SMA (male) - SMA (female)
PE3961-6, PE3961-12, PE3961-18, PE3961-24, PE3961-36, PE3961-48, PE3961-60
PE3987 · SMA (male) - SMA (male)
PE3987-6, PE3987-12, PE3987-18, PE3987-24, PE3987-36, PE3987-48, PE3987-60, PE3987-72
PE3C0038 · SMA (male) - SMA (male)
PE3C0038-12, PE3C0038-24, PE3C0038-36, PE3C0038-48, PE3C0038-60
PE3C0040 · SMA (male) - BNC (male)
PE3C0040-12, PE3C0040-24, PE3C0040-36, PE3C0040-48, PE3C0040-60
PE3C0044 · SMA (male) - N (male)
PE3C0044-12, PE3C0044-24, PE3C0044-36, PE3C0044-48, PE3C0044-60
PE3C0045 · SMA (female) - SMA (female)
PE3C0045-12, PE3C0045-24, PE3C0045-36, PE3C0045-48, PE3C0045-60
PE3C0051 · SMA (male) - BNC (male)
PE3C0051-12, PE3C0051-24, PE3C0051-36, PE3C0051-48, PE3C0051-60
PE3C0052 · SMA (male) - SMA (male)
PE3C0052-12, PE3C0052-24, PE3C0052-36, PE3C0052-48, PE3C0052-60
PE3C0055 · SMA (male) - SMA (male)
PE3C0055-12, PE3C0055-24, PE3C0055-36, PE3C0055-48, PE3C0055-60
PE3C0056 · SMA (male) - TNC (female)
PE3C0056-12, PE3C0056-24, PE3C0056-36, PE3C0056-48, PE3C0056-60
PE3C0057 · SMA (male) - SMA (male)
PE3C0057-12, PE3C0057-24, PE3C0057-36, PE3C0057-48, PE3C0057-60
PE3C0064 · SMA (female) - MMCX (plug)
PE3C0064-12, PE3C0064-24, PE3C0064-36, PE3C0064-48, PE3C0064-60
PE3C0102 · SMA (male) - N (male)
PE3C0102-12, PE3C0102-24, PE3C0102-36, PE3C0102-48, PE3C0102-60
PE3C0103 · SMA (male) - SMA (male)
PE3C0103-12, PE3C0103-24, PE3C0103-36, PE3C0103-48, PE3C0103-60
PE3C0104 · SMA (male) - SMA (male)
PE3C0104-12, PE3C0104-24, PE3C0104-36, PE3C0104-48, PE3C0104-60
PE3C0113 · SMA (male) - SMA (male)
PE3C0113-12, PE3C0113-24, PE3C0113-36, PE3C0113-48, PE3C0113-60
PE3C0114 · SMA (male) - TNC (male)
PE3C0114-12, PE3C0114-24, PE3C0114-36, PE3C0114-48, PE3C0114-60
PE3C0116 · SMA (male) - SMA (male)
PE3C0116-12, PE3C0116-24, PE3C0116-36, PE3C0116-48, PE3C0116-60
PE3C0121 · SMA (male) - N (male)
PE3C0121-12, PE3C0121-24, PE3C0121-36, PE3C0121-48, PE3C0121-60
PE3C0122 · SMA (male) - TNC (male)
PE3C0122-12, PE3C0122-24, PE3C0122-36, PE3C0122-48, PE3C0122-60
PE3C0230 · SMA (male) - SMA (male)
PE3C0230-24, PE3C0230-36, PE3C0230-48, PE3C0230-60, PE3C0230-72, PE3C0230-120
PE319 · 2.92mm (male) - 2.92mm (male)
PE319-24, PE319-36, PE319-48, PE319-60, PE319-72
PE321 · 2.92mm (male) - 2.92mm (female)
PE321-24, PE321-36, PE321-48, PE321-60, PE321-72
PE34733 · 2.92mm (male) - 2.92mm (male)
PE34733-6, PE34733-12, PE34733-18, PE34733-24, PE34733-36, PE34733-48, PE34733-60
PE34749 · 2.92mm (male) - 2.92mm (female)
PE34749-6, PE34749-12, PE34749-18, PE34749-24, PE34749-36, PE34749-48, PE34749-60
PE35591 · 2.92mm (male) - 2.92mm (male)
PE35591-6, PE35591-12, PE35591-18, PE35591-24, PE35591-30, PE35591-36, PE35591-48, PE35591-60, PE35591-72
PE35611 · 2.4mm (male) - 2.4mm (male)
PE35611-6, PE35611-12, PE35611-18, PE35611-24, PE35611-30, PE35611-36, PE35611-48, PE35611-60, PE35611-72
PE36678 · 1.85mm (male) - 1.85mm (male)
PE36678-6, PE36678-12, PE36678-18, PE36678-24, PE36678-30, PE36678-36, PE36678-48, PE36678-60, PE36678-72
PE315 · 3.5mm (male) - 3.5mm (male)
PE315-24, PE315-36, PE315-72
PE317 · 3.5mm (male) - 3.5mm (female)
PE317-24, PE317-36, PE317-48, PE317-60, PE317-72
Отдельные позиции · SMA
PE300, PE301, PE304, PE306, PE308, PE309, PE311, PE312, PE33231, PE33233, PE34286, PE350, PE354, PE35418, PE35419, PE35420, PE35421, PE35422, PE35424, PE35475, PE35954, PE35958, PE3790, PE39415, PE39416, PE39417, PE39418, PE39419, PE39420, PE39421, PE39422, PE39423, PE39424, PE39425, PE39426, PE39427, PE39428, PE39429, PE39430, PE39431, PE39432, PE39433, PE39434, PE39435, PE39436, PE39438, PE39439, PE39440, PE39441, PE39442, PE39447, PE39448, PE39455, PE39456, PE39461, PE39462, PE39469, PE39470, PE39475, PE39476, PE39483, PE39484, PE39489, PE39490, PE39497, PE39498
Отдельные позиции · 2.92 мм
PE35591, PE35606, PE36674
Отдельные позиции · 2.4 мм
PE35611, PE36676
Отдельные позиции · 1.85 мм
PE36678
Условия поставки
Позиции поставляются под заказ через официальные каналы Pasternack. По каждому артикулу подтверждаем наличие на складе производителя, актуальную цену и срок до отгрузки. Работаем с юридическими лицами по договору поставки, отгружаем по России и в страны ЕАЭС, предоставляем полный пакет документов.
Что прислать в запросе. Артикул (или требуемые параметры), количество и желаемый срок. Если точный артикул неизвестен — опишите задачу, подберём позицию из этой линейки или аналог из ассортимента других производителей.
Чек-лист перед заказом
Пол разъёмов проверен на обоих концах по ответной части, а не по названию узла.
Длина выбрана с запасом на укладку и радиус изгиба, без натяжения.
Верхняя рабочая частота сборки перекрывает рабочую полосу, а не совпадает с ней.
Для измерительных задач проверена стабильность фазы и затухания при изгибе.
Для трактов с одновременным приёмом и передачей выбрано low-PIM исполнение.
Учтён ресурс по числу соединений, если сборка стоит в часто перекоммутируемом стенде.
Частые вопросы
Что означает число после дефиса в артикуле сборки?
Длину в дюймах. PE3865-36 — сборка серии PE3865 длиной 36 дюймов, то есть 914 мм. Серия определяет тип кабеля и пару разъёмов и от длины не зависит.
Можно ли заказать нестандартную длину?
Да, сборки изготавливаются под заказ по указанной длине. Срок в этом случае обычно больше, чем по стандартной позиции из ряда; уточняйте при запросе.
Чем заводская сборка лучше разъёма, смонтированного на месте?
Повторяемостью и паспортными параметрами. Заводская заделка выполняется на оснастке с контролем усилия и геометрии, каждая сборка проходит измерение КСВН и затухания. Полевой монтаж этого не даёт, и на частотах выше нескольких гигагерц разброс становится заметным.
Как выбрать между тонким и толстым кабелем?
Тонкий кабель гибче и удобнее в стойке, но вносит больше потерь на метр. Если сборка короткая (до полуметра) и частоты умеренные, разница несущественна. На длинах свыше метра и на частотах выше 6 ГГц выигрыш толстого кабеля по затуханию становится определяющим.
Какой срок поставки?
Позиции привозятся под заказ; ориентировочный срок сообщаем при подтверждении наличия на складе производителя. Для расчёта отправьте артикул и количество на sales@bbrc.ru или позвоните +7 (495) 109-02-08.
Запросить цену и срок
Назовите артикул или параметры — подтвердим наличие и назовём условия поставки.
