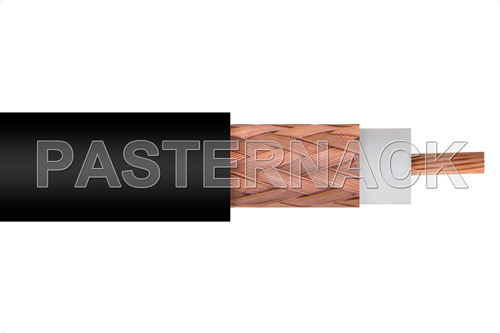

Коаксиальный кабель и оснастка Pasternack

Name: Коаксиальный кабель и оснастка Pasternack
Brand: PASTERNACK
SKU: 75754

Программа поставок — bbrc.ru

135 артикулов: коаксиальный кабель бухтами (серии RG, LMR, полужёсткий), комплекты тестовых кабелей и калибровочные наборы для векторных анализаторов, антенные основания NMO и расходная оснастка. Ниже — чем отличаются семейства кабелей, как выбрать марку под задачу и полный перечень позиций.

Каталог поставок bbrc.ru · официальные каналы Pasternack · поставка под заказ

Содержание

Назначение и применение

Параметры выбора

Как читается артикул

Категории и семейства

Полный перечень артикулов

Условия поставки

Чек-лист перед заказом

Частые вопросы

Назначение и применение

Коаксиальный кабель поставляется бухтами для самостоятельной заделки разъёмов — в отличие от готовых сборок, которые собраны и измерены на заводе. Такой вариант оправдан там, где длины заранее неизвестны, объём монтажа велик, а трассы прокладываются по месту.

Три семейства решают разные задачи. RG — исторический военный стандарт, до сих пор массово применяемый: RG-58, RG-174, RG-316, RG-400 и другие марки различаются диаметром, материалом диэлектрика и температурным диапазоном. LMR — современное семейство с низкими потерями и фольгированным экраном, рассчитанное на фидерные трассы; варианты DB, UF, LLPL отличаются исполнением оболочки и гибкостью. Полужёсткий (semi-rigid) кабель со сплошной медной трубкой вместо оплётки применяется внутри приборов: он держит форму, даёт максимальное экранирование и работает до десятков гигагерц.

Отдельная группа — калибровочная оснастка: комплекты тестовых кабелей и наборы для калибровки векторных анализаторов цепей, без которых измерения S-параметров невозможны.

135

артикулов в программе

RG / LMR / SR

семейства кабелей

50 и 75 Ом

волновые сопротивления

до 65 ГГц

предел полужёстких линий

Параметры выбора

Волновое сопротивление. 50 Ом — связь и измерения, 75 Ом — телевидение и видео. Марки внутри одного семейства бывают обоих типов.

Затухание на рабочей частоте. Основной критерий для фидерных трасс: указывается в дБ на 100 м или на 100 футов и растёт с частотой примерно как корень из неё.

Диаметр и минимальный радиус изгиба. Толстый кабель даёт меньше потерь, но требует больших радиусов и хуже укладывается в стойке.

Конструкция экрана. Одинарная оплётка, двойная, фольга плюс оплётка. Чем плотнее экран, тем лучше защита от наводок и тем меньше излучение самого кабеля.

Оболочка и условия эксплуатации. PVC для помещений, PE и UV-стойкие составы для улицы, исполнения для прямой укладки в грунт, малодымные для внутренних трасс.

Температурный диапазон. У кабелей с фторопластовым диэлектриком (RG-316, RG-400) он существенно шире, чем у полиэтиленовых.

Как читается артикул

Кабель обозначается по семейству: RG-xxx с буквенными суффиксами исполнения, LMR-xxx, где число соответствует типоразмеру, и PE-Cxxx / PE-Bxxx для собственных марок Pasternack. Полужёсткие линии имеют артикулы вида PE-xxxSR, где число — наружный диаметр в тысячных долях дюйма.

Про заделку. Разъём подбирается строго под марку кабеля: посадочные размеры рассчитаны на конкретные диаметры центрального проводника, диэлектрика и оболочки. Заказывая кабель бухтой, сразу планируйте соответствующие разъёмы и обжимной инструмент с матрицей нужного размера.

Категории и семейства

В таблице — категории продукции этого раздела с примерами артикулов и числом позиций.

Категория	Примеры артикулов	Позиций
Аксессуары и оснастка	PE315, PE317, PE319, PE321	24
Держатели NMO и антенные основания	PE51020, PE51021	2
Кабель серии LMR	LMR-195, LMR-200, LMR-240, LMR-400	11
Кабель серии RG	PE45234, PE51022, PE51022-1, PE51022-10	48
Коаксиальный кабель бухтами	PE-1-2FAC, PE-1-2SFHC, PE-1-4SFHC, PE-B400	34
Комплекты калибровки	PE5500, PE5501, PE5510, PE5511	8
Комплекты тестовых кабелей	PE310	1
Полужёсткий кабель	PE-020SR, PE-034SR, PE-047SR, PE-118SR	4
Расходные картриджи	PE7139, PE7301-2000CART, PE7301-200CART	3

Полный перечень артикулов

Ниже перечислены все позиции программы поставок. Для запроса цены и срока укажите артикул в письме или в форме обратной связи.

Аксессуары и оснастка · 24 поз.

PE315, PE317, PE319, PE321, PE44484, PE44486, PE44487, PE44488, PE51063, PE51064, PE51065, PE7301-1, PE7301-2, PE7301-3, PE7301-4, PE8200, PE8202, PE8243, PE8244, PE8245, PE8246, PE8247, PE8253, PE8254

Держатели NMO и антенные основания · 2 поз.

PE51020, PE51021

Кабель серии LMR · 11 поз.

LMR-195, LMR-200, LMR-240, LMR-400, LMR-400-DB, LMR-400-LLPL, LMR-400-UF, LMR-500, LMR-600, LMR-SW396, LMR-SW540

Кабель серии RG · 48 поз.

PE45234, PE51022, PE51022-1, PE51022-10, PE51022-11, PE51022-12, PE51022-13, PE51022-14, PE51022-2, PE51022-3, PE51022-4, PE51022-5, PE51022-6, PE51022-7, PE51022-8, PE51022-9, RG108A-U, RG122-U, RG141A-U, RG142B-U, RG174A-U, RG178B-U, RG180B-U, RG188-DS, RG188A-U, RG196A-U, RG213-U, RG214-U, RG217-U, RG218-U, RG219-U, RG223-U, RG225-U, RG303-U, RG316-DS, RG316-U, RG393-U, RG400-U, RG401-U, RG402-U, RG405-U, RG55B-U, RG58-P, RG58C-U, RG62A-U, RG71B-U, RG8A-U, RG8X

Коаксиальный кабель бухтами · 34 поз.

PE-1-2FAC, PE-1-2SFHC, PE-1-4SFHC, PE-B400, PE-B405, PE-C100, PE-C195, PE-C200, PE-C240, PE-C300, PE-C400, PE-C500, PE-C600, PE-P047, PE-P047LL, PE-P086, PE-P086LL, PE-P141, PE-P141LL, PE-P195, PE-S330, PE-SR047AL, PE-SR047FL, PE-SR401AL, PE-SR401FL, PE-SR402-75, PE-SR402AL, PE-SR402FL, PE-SR402FLJ, PE-SR405AL, PE-SR405FL, PE-SR405FLJ

Комплекты калибровки · 8 поз.

PE5500, PE5501, PE5510, PE5511, PE5512, PE5513, PE5514, PE5515

Комплекты тестовых кабелей · 1 поз.

PE310

Полужёсткий кабель · 4 поз.

PE-020SR, PE-034SR, PE-047SR, PE-118SR

Расходные картриджи · 3 поз.

PE7139, PE7301-2000CART, PE7301-200CART

Условия поставки

Позиции поставляются под заказ через официальные каналы Pasternack. По каждому артикулу подтверждаем наличие на складе производителя, актуальную цену и срок до отгрузки. Работаем с юридическими лицами по договору поставки, отгружаем по России и в страны ЕАЭС, предоставляем полный пакет документов.

Что прислать в запросе. Артикул (или требуемые параметры), количество и желаемый срок. Если точный артикул неизвестен — опишите задачу, подберём позицию из этой линейки или аналог из ассортимента других производителей.

Чек-лист перед заказом

Волновое сопротивление кабеля соответствует тракту.

Затухание посчитано на верхней рабочей частоте и на полную длину трассы.

Минимальный радиус изгиба соблюдается на всех поворотах трассы.

Оболочка соответствует условиям прокладки: улица, грунт, внутренние помещения.

Разъёмы и обжимная оснастка подобраны точно под выбранную марку кабеля.

Для измерительных задач предусмотрены калибровочные комплекты под используемый интерфейс.

Частые вопросы

Чем LMR отличается от RG?

LMR — современное семейство с фольгированным экраном и вспененным диэлектриком, дающее заметно меньшее затухание при том же диаметре. RG — исторический стандарт с оплёточным экраном, который дешевле и распространённее, но проигрывает по потерям на высоких частотах. Для фидерных трасс обычно берут LMR, для коротких внутренних соединений хватает RG.

Зачем нужен полужёсткий кабель?

Он держит заданную форму и даёт практически идеальное экранирование за счёт сплошной медной трубки вместо оплётки. Применяется внутри приборов и в СВЧ-модулях, где важны стабильность фазы и отсутствие излучения. Гнётся он один раз, по месту, специальным инструментом.

Как посчитать потери в фидере?

Взять паспортное затухание марки на вашей рабочей частоте (обычно дают в дБ на 100 м) и умножить на длину трассы. К результату добавить потери на разъёмах и переходах. Для антенных трактов эту величину закладывают в энергетический бюджет линии.

Можно ли использовать кабель 75 Ом в 50-омном тракте?

Нет. Рассогласование по волновому сопротивлению даёт отражения и рост КСВН, а на длинных трассах ещё и заметную неравномерность. Механическая совместимость разъёмов при этом ничего не гарантирует.

Что входит в калибровочный комплект для анализатора?

Набор эталонных мер — обычно короткое замыкание, холостой ход и согласованная нагрузка, а в трёхпортовых наборах также перемычка. Комплект подбирается под интерфейс и диапазон анализатора; уточняйте модель прибора при запросе.

Запросить цену и срок

Назовите артикул или параметры — подтвердим наличие и назовём условия поставки.
