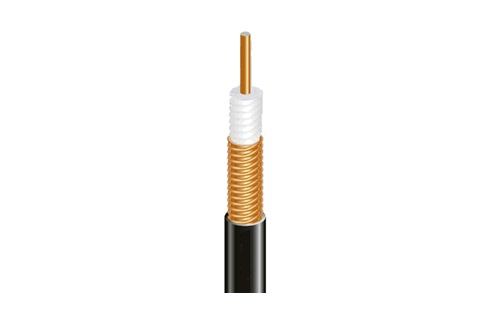

Отечественный радиочастотный коаксиальный кабель PK50-9-331-Cнг(С) производства Телеконта. Типоразмер 1/2", импеданс 50 Ом, наружный проводник — гофрированная медная трубка (S (спираль)), оболочка — LSZH негорючая.
PK50-9-331-Cнг(С) — коаксиальный кабель российского производства (Телеконта) для фидерных трактов базовых станций, РРЛ, систем связи (50-омный тракт). Внутренний проводник: Алюминиевая проволока, плакированная медью. Диэлектрик: Пористый полиэтилен физического вспенивания. Наружный проводник: Медная сварная трубка со спиральной формой гофра. Оболочка: Черный полиэтилен негорючий бездымный. Диаметр по оболочке Over Jacket Diameter, mm мм, масса — кг/м. Рабочая температура от —.
| Электрические характеристики | |
|---|---|
| Волновое сопротивление, Ом | Impedance, ohms |
| Ёмкость, пФ/м | Capacitance, pF/m |
| Скорость распространения, % | Velocity, % |
| Частота отсечки, ГГц | Cut-off Frequency, (GHz) |
| Испытательное напряжение, кВ | Insulation Voltage, KV |
| Сопр. изоляции, МОм·км | Insulation Resistance, MΩ·km |
| ИМП 3-го порядка, дБн | 3-d order Intermodulation (ref.), dBc |
| Сопр. наружного пров., Ом/км | Outer Conductor DC Resistance, Ω/km |
| Сопр. внутреннего пров., Ом/км | Inner Conductor DC Resistance, Ω/km |
| Механические и климатические | |
|---|---|
| Внутренний проводник, мм | Inner Conductor Diameter, mm |
| Диаметр диэлектрика, мм | Dielectric Outer Diameter, mm |
| Наружный проводник, мм | Outer Conductor Diameter, mm |
| Диаметр по оболочке, мм | Over Jacket Diameter, mm |
| Масса, кг/м | — |
| Радиус изгиба одинарный, мм | — |
| Радиус изгиба повторный, мм | — |
| Темп. рабочая, °C | — |
| Темп. монтажа, °C | — |
| Конструкция кабеля | |
|---|---|
| Внутренний проводник | Алюминиевая проволока, плакированная медью |
| Диэлектрик | Пористый полиэтилен физического вспенивания |
| Наружный проводник | Медная сварная трубка со спиральной формой гофра |
| Оболочка | Черный полиэтилен негорючий бездымный |
| Затухание (макс), дБ/100 м | |
|---|---|
| 450 МГц | 7.830 дБ/100 м |
| 800 МГц | 10.740 дБ/100 м |
| 900 МГц | 11.470 дБ/100 м |
| 1800 МГц | 17.020 дБ/100 м |
| 2400 МГц | 20.150 дБ/100 м |
| 3000 МГц | 23.010 дБ/100 м |
В линейке Телеконта есть несколько вариантов кабеля типоразмера 1/2" с разной гофрировкой (R/S) и типом оболочки (PE/LSZH).
| Параметр | PK50-9-331-Cнг(С) ◀ | PK50-12-331-C | PK50-12-331-C | PK50-9-331-C |
|---|---|---|---|---|
| Гофрировка | S (спираль) | R (кольцо) | R (кольцо) | S (спираль) |
| Оболочка | LSZH нг(С) | LSZH нг(С) | PE | PE |
| Диаметр по оболочке, мм | Over Jacket Diameter, mm | 15,7±0,3 | 15,7±0,3 | 13,3±0,2 |
| Масса, кг/м | — | 0,21 | 0,21 | 0,16 |
| Частота отсечки, ГГц | Cut-off Frequency, (GHz) | 8,8 | 8,8 | 12,5 |
| Изгиб одинарный, мм | — | — | 80 | 17 |
| Изгиб повторный, мм | — | 125 | 125 | 55 |
| Карточка | — | Смотреть→ | Смотреть→ | Смотреть→ |
Гарантия
по договору поставки
Соответствие ТУ подтверждается сертификатом качества на партию.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Kadamm PK50-9-331-Cнг(С)
Доставка по всей России · Гарантия по договору · Русскоязычная техподдержка
Поставляем Телеконта PK50-9-331-Cнг(С) (1/2"S HF) Коаксиальный кабель под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
