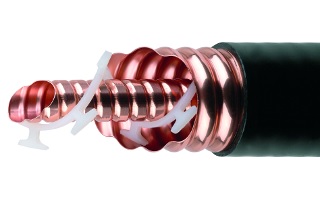

RFS HCA400-50J — это мощный фидерный кабель серии HELIFLEX, идеально подходящий для использования в антенно-фидерных трактах систем телевизионного и радиовещания. Этот кабель гарантирует низкие потери и минимальное затухание благодаря воздушному диэлектрику (кордель из полиэтилена высокой плотности).
Ниже представлены основные характеристики данного кабеля:
| Кабельная группа | 4'' |
|---|---|
| Волновое сопротивление | 50 +/- 0.5 Ом |
| Внутренний проводник кабеля | Гофрированная медная трубка |
| Размер внутреннего проводника, мм | 34,8 |
| Диэлектрик кабеля | Кордель из полиэтилена высокой плотности |
| Размер по диэлектрику, мм | 75,3 |
| Внешний проводник кабеля | Гофрированная медная трубка |
| Размер по внешнему проводнику, мм | 85,5 |
| Оболочка кабеля | Обычная (полиэтилен) |
| Материал оболочки кабеля | Полиэтилен |
| Размер по оболочке, мм | 90,5 |
| Максимальная рабочая частота, ГГц | 1,66 |
| Рабочий температурный диапазон, °C | от -50 до +85 |
Данный кабель является превосходным выбором для профессионалов, стремящихся к высокой эффективности и надежности своих телекоммуникационных систем.
Поставляем RFS HCA400-50J Мощный фидерный кабель серии HELIFLEX под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
