LSFH-версия CELLFLEX 1-5/8" премиум — для метро, ЖД-тоннелей, ТРЦ, аэропортов

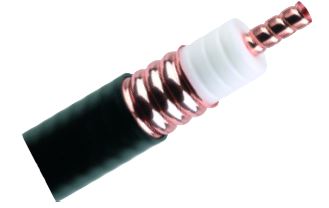

LCFS158-50JFNA — жёсткий гофрированный коаксиальный кабель CELLFLEX® 1-5/8" премиальной серии (Premium Attenuation A-series) с огнестойкой безгалогенной LSFH-оболочкой (Low Smoke, Halogen Free). Имеет те же низкие потери, что у JA-версии (3,16 dB/100м @ 1800 МГц), но оболочка соответствует IEC 60332-1, IEC 61034, IEC 60332-3-24, NFPA 130 (Ch.12), UL 1581/1666, NEC CATVR — обязательные требования для прокладки внутри зданий с пожарными требованиями: метро, ЖД-тоннели, аэропорты, ТРЦ, БЦ, многоквартирные жилые дома, медицинские учреждения. Применяется как магистральный фидер высокой мощности на broadcast-объектах с прокладкой внутри помещений и на крупных DAS-проектах в публичных зданиях.
Серия CELLFLEX® Premium Attenuation в LSFH-исполнении — это специальный вариант кабеля для прокладки в местах с повышенными требованиями к пожарной безопасности. Электрические характеристики идентичны базовой JA-версии: импеданс 50 Ω ± 1, импульсная мощность 310 кВт, PIM до −160 dBc, поддержка частот до 2,75 ГГц с расширением до 3,98 ГГц для CBRS. Различия — только в материалах оболочки и допустимых температурах монтажа.
Оболочка JFN (LSFH полиолефин) отличается от стандартной чёрной PE-оболочки тремя ключевыми параметрами: не выделяет галогенов при горении (нет хлора, фтора, брома — соответствует IEC 60754-1), имеет низкое дымообразование (плотность дыма по IEC 61034 на 70–80% ниже стандартного PE), самозатухающая (не поддерживает горение по IEC 60332-1). Эти свойства критичны при пожаре в замкнутом пространстве: галогены при горении PVC образуют соляную кислоту, которая разрушает электронику и опасна для людей; чёрный дым PE препятствует эвакуации; самозатухание ограничивает распространение огня.
Вес LCFS158-50JFNA — 1,25 кг/м (против 1,07 кг/м у JA), это связано с большей плотностью LSFH-материала. Установочная температура — −25 ... +60 °C (против −40 ... +60 °C у JA): LSFH-материал менее гибок при экстремальных холодах. Для уличной установки на мачтах и башнях рекомендуется JA-версия — она дешевле и лучше выдерживает циклы замораживания/оттаивания. JFNA применяется именно для прокладки внутри зданий, где низкие установочные температуры не критичны.
Соответствует IEC 60332-1 (самозатухание), IEC 61034 (низкое дымообразование), IEC 60754 (отсутствие галогенов). Допуск для прокладки в метро, аэропортах, ТРЦ.
Соответствует американским стандартам пожарной безопасности — допуск на международные объекты (метрополитены США/Канады, аэропорты Hub-уровня, медицинские центры).
PIM −160 dBc, импульсная мощность 310 кВт, затухание 3,16 dB/100м @ 1800 МГц. Электрически JFNA не уступает классической JA-версии.
VSWR контролируется до 2700 МГц, частотный диапазон до 3,98 ГГц. Пригоден для перспективных систем 5G в полосе CBRS (3,5 ГГц) и нижней части C-Band.
| Параметр | Значение |
|---|---|
| Конструкция | |
| Тип кабеля | Коаксиальный жёсткий с пенным диэлектриком |
| Серия | CELLFLEX® Premium Attenuation A-series, LSFH |
| Размер | 1-5/8" |
| Внутренний проводник | медь, гофрированная труба, ∅ 17,6 мм |
| Диэлектрик | вспененный полиэтилен, ∅ 42,4 мм |
| Внешний проводник | медь, гофрированная, ∅ 46,4 мм |
| Оболочка | JFN (LSFH полиолефин с гидроксидом металла), ∅ 50,2 мм |
| Цвет оболочки | чёрный (стандарт), другие — под заказ |
| Электрические параметры | |
| Импеданс | 50 Ω ± 1 |
| Максимальная рабочая частота | 2,75 ГГц (с поддержкой до 3,98 ГГц для CBRS) |
| Скорость распространения | 90% |
| Ёмкость | 74 пФ/м |
| Индуктивность | 0,185 мкГн/м |
| Пиковая мощность | 310 кВт |
| Пиковое RF-напряжение | 5600 В |
| Jacket Spark | 10000 В RMS |
| DC-сопротивление внутреннего проводника | 1,3 Ω/км |
| DC-сопротивление внешнего проводника | 0,47 Ω/км |
| PIM (3-й порядок) | −160 dBc (мин.) |
| VSWR (450–617 МГц) | 20 dB / 1.22 |
| VSWR (617–960 МГц) | 24 dB / 1.13 |
| VSWR (1695–2200 МГц) | 24 dB / 1.13 |
| VSWR (2300–2700 МГц) | 20 dB / 1.22 |
| VSWR (3500–3980 МГц, CBRS) | 12 dB / 1.67 |
| Механические параметры | |
| Вес | 1,25 кг/м |
| Минимальный радиус изгиба, одиночный | 200 мм |
| Минимальный радиус изгиба, повторный | 500 мм |
| Тяговое усилие при монтаже | 2500 Н (562 lb) |
| Момент изгиба | 42 Н·м |
| Рекомендуемый шаг крепления | 1,2 м (макс. 1,5 м) |
| Пожарная безопасность | |
| Огнестойкость оболочки | Flame Retardant, LS0H |
| Дымообразование | IEC 61034-1, -2 (low smoke) |
| Содержание галогенов | IEC 60754-1, -2 (halogen free, non corrosive) |
| Распространение пламени | IEC 60332-1-1, -2 (single cable) / IEC 60332-3-24 (bundle) |
| Соответствие | UL 1581, UL 1666, NFPA 130 (ed. 2014) Ch.12 via UL-1685/FT4/IEEE1202, NEC type CATVR |
| CPR-классификация | данные доступны по запросу (RFS Technologies) |
| Условия эксплуатации | |
| Температура эксплуатации | −50 ... +85 °C |
| Температура монтажа | −25 ... +60 °C |
| Температура хранения | −70 ... +85 °C |
| Соответствие стандартам | RoHS 2011/65/EU, REACH, IEC 60754-1/-2, IEC 61034, IEC 60332-3-24 |
Значения затухания приведены при температуре проводника 20 °C. Пропускная мощность — для температуры окружающей среды 40 °C при условии нормальной вентиляции (вертикальная или горизонтальная прокладка без изоляции).
| Частота, МГц | Затухание, dB/100м | Мощность, кВт | Применение |
|---|---|---|---|
| 100 | 0,64 | 17,40 | FM-радио (87,5–108 МГц) |
| 200 | 0,93 | 12,10 | DAB / VHF-связь |
| 450 | 1,44 | 7,78 | UHF TV, профрадиосвязь |
| 700 | 1,84 | 6,09 | UHF TV, LTE Band 13/28 |
| 800 | 1,98 | 5,66 | LTE Band 20 |
| 900 | 2,12 | 5,29 | GSM/UMTS-900 |
| 1800 | 3,16 | 3,55 | GSM/UMTS/LTE-1800 |
| 2000 | 3,36 | 3,34 | UMTS-2100 |
| 2200 | 3,56 | 3,15 | LTE-2300/Wi-Fi 2,4 |
| 2400 | 3,75 | 2,99 | LTE-2600/Wi-Fi |
| 2700 | 4,02 | 2,79 | LTE Band 7 / 5G FR1 |
Прокладка магистрального фидера от ввода в здание до передающего оборудования с соблюдением пожарных требований. Радиоцентры, телецентры, радиоретрансляторы в составе зданий.
Магистральные участки фидеров до RADIAFLEX-секций в тоннелях. Соответствие NFPA 130 — обязательное требование для метрополитенов России.
Прокладка в кабельных каналах объектов с повышенными требованиями к пожаробезопасности — Шереметьево, Домодедово, Внуково, крупные ТРЦ Москвы и регионов.
Замена устаревших фидеров с PVC-оболочкой (выделяющей хлор при горении) на современные LSFH в действующих установках. Часть планов модернизации стационарных объектов связи.
Особенности прокладки в зданиях. LCFS158-50JFNA имеет ту же геометрию, что и базовая JA-версия. Минимальный радиус изгиба 200 мм одиночный / 500 мм повторный. Шаг крепления 1,2 м (рекомендуется), максимум 1,5 м. Для прокладки в метро используется кабельный чулок HOIST1-78L; максимально допустимое тяговое усилие 2500 Н.
Установочная температура. −25 ... +60 °C — это критический параметр в северных регионах России и при зимнем монтаже. Если температура трассы ниже −25 °C — необходимо предварительное прогревание кабеля (выдержка в тёплом помещении 12+ часов) или использование стандартной JA-версии с допустимой температурой монтажа −40 °C. После прокладки и стабилизации температуры кабель работает в полной полосе −50 ... +85 °C.
Сертификационная документация. Для broadcast-объектов и магистральных трасс операторов в РФ сопроводительная документация включает: паспорт качества RFS Technologies с результатами заводских испытаний, сертификаты соответствия IEC 60332-1, IEC 61034, IEC 60754, NFPA 130 — обязательны для приёмки кабеля на объекты метрополитенов, ЖД, аэропортов.
Купить LCFS158-50JFNA в Москве
Со склада или под заказ — уточните количество и сроки
8 (800) 505-92-60 · sales@bbrc.ru · ООО «ББРС.РУ»
Поставляем RFS LCFS158-50JFNA Коаксиальный кабель под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
