GOT2000 (Graphic Operation Terminal 2000) — актуальное поколение операторских панелей Mitsubishi Electric. Линейка охватывает диапазон от 3,8″ монохромного дисплея до 15″ XGA Multi-touch. Разделена на четыре функциональных уровня:

Серия	Диагональ	Позиционирование	Ключевые функции	Рекомендуется для
GOT SIMPLE	3,8–10,4"	Доступный базовый	Ethernet, RS-422, SD, MODBUS	Малые и средние проекты с ограниченным бюджетом
GT21	4,3–7,0"	Компактный полнофункциональный	IP67F, SD до 32 ГБ, 22-битный RTC	Компактные шкафы, насыщенный функционал
GT25	7,0–12,1"	Производительный средний	USB Hi-Speed, звук, слот ком.модуля	Производственные линии, сложные HMI
GT27	5,7–15"	Флагман	Multi-touch, датчик присутствия, 57 МБ	Ответственные производства, SCADA-интерфейсы

Все серии программируются в единой среде GT Works3, совместимы с проектами GOT1000 и поддерживают MODBUS TCP для подключения к сторонним устройствам. Принципиальное отличие от предыдущего поколения GOT1000 — 16 раз больше памяти при аналогичных габаритах, встроенный Ethernet во всех моделях (кроме GT2105-QMBDS), USB в базе.

2. GOT SIMPLE: бюджетный сегмент

Серия GOT SIMPLE — упрощённые и более доступные по цене панели. Ограничения по сравнению с GT21/GT25/GT27: нет слота расширения, нет USB Hi-Speed host, меньший объём памяти. Но встроенные интерфейсы (Ethernet, RS-232, RS-422/485, USB, SD) покрывают большинство задач.

Модель	Экран	Разрешение	Питание	Интерфейсы	Масса
GT2103-PMBDS	3,8" Wide	320×128, 4-цвет	DC 5В (USB)	RS-422/485, USB	0,2 кг
GT2105-QTBDS	4,3"	320×240, 65K	DC 24В	Ethernet, RS-422/485, RS-232, USB, SD	0,7 кг

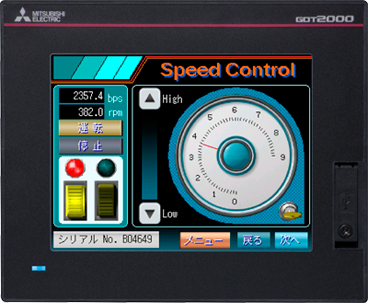

GT2105-QMBDS	4,3"	320×240, 65K	DC 24В	RS-422/485, RS-232, USB (нет Ethernet)	0,7 кг
GS2110-WTBD	10" Wide	800×480, 65K	DC 24В	Ethernet, RS-232, RS-422/485, USB, SD	1,3 кг
GT2310-VTBA	10,4"	640×480, 65K	AC 100–240В	Ethernet, RS-422/485	~2,0 кг

GT2103-PMBDS питается от USB (5В DC) — это удобно при встраивании в оборудование без отдельного DC 24В источника. Экономия на блоке питания. Монохромный дисплей 4-цвет достаточен для простых мнемосхем с индикаторами состояния.

Когда выбирать GOT SIMPLE: небольшой бюджет, стандартное подключение к MELSEC FX5U или стороннему ПЛК по MODBUS, нет требований к USB host или звуку, нет нужды в коммуникационных модулях CC-Link IE / MELSECNET. GS2110-WTBD

— лучший выбор в этом сегменте: 10" Wide WVGA, полный набор интерфейсов, IP65F.

3. GT21: компактные панели с Ethernet в базе

Серия GT21 — полноценные GOT2000, не упрощённые. Диапазон 4,3–7,0″, IP67F (фронт), батарея RTC с ресурсом 5 лет, SD-карта до 32 ГБ. Ethernet встроен во все модели (кроме GT2105-QMBDS).

Отличие от GOT SIMPLE: выше класс защиты (IP67F вместо IP65F), больший ресурс подсветки (50 000 часов LED против 40 000), поддержка более высоких разрешений (WVGA 800×480 у GT2107).

Отличие от GT25: нет USB Hi-Speed host, нет звукового выхода, нет слота коммуникационного модуля.

Модель	Экран	Разрешение	Особенности	Масса
GT2104-RTBD	4,3" Wide	480×272	Ethernet, 4,4 Вт, SD	0,4 кг
GT2105-QTBDS	4,3"	320×240	Ethernet, LED 65 000 ч	0,7 кг
GT2107-WTBD	7,0" Wide	800×480	WVGA, чёрный корпус	1,2 кг

GT2107-WTBD с экраном 800×480 — правильный выбор для компактных шкафов управления. Размер выреза 197×141 мм позволяет разместить панель там, где 10″ не влезает. WVGA-разрешение даёт достаточно места для сложных мнемосхем с численными индикаторами и графиками трендов.

4. GT25: средний класс

GT25 — самая широкая серия в линейке: 7–12,1″, более 10 базовых моделей, чёрный и белый корпус, AC и DC питание. Три ключевых добавления над GT21:

USB Hi-Speed 480 Мбит/с (2 host + 1 device)

Два USB-host позволяют одновременно подключить флешку (для обновления проекта, логов) и USB-принтер или сканер штрихкодов. Device — для подключения к ПК через GT Works3 без Ethernet.

Звуковой выход ⌀3,5 мм (WAV, 16 бит)

Воспроизведение WAV-файлов с SD-карты по событию: аварийный сигнал, голосовое оповещение оператора, музыкальное сопровождение при продуктивном событии. Без внешнего контроллера звука.

Слот коммуникационного модуля

Для подключения к сетям CC-Link IE, MELSECNET/H, DeviceNet, CC-Link — устанавливается модуль в боковой слот GT25. Без этого слота нужен отдельный коммуникационный контроллер.

Модель	Экран	Разрешение	Питание	Корпус	Масса
GT2507-WTBD	7,0" Wide	800×480	DC 24В	Чёрный	0,6 кг
GT2508-VTBD	8,4"	640×480	DC 24В	Чёрный	0,75 кг

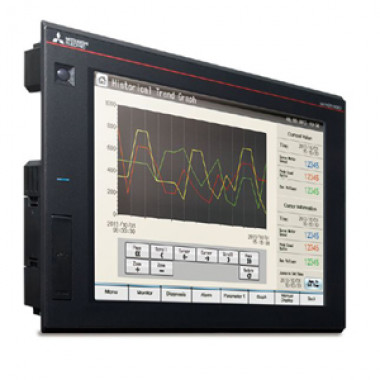

GT2508-VTWA	8,4"	640×480	DC 24В	Белый	0,75 кг
GT2510-VTBD	10,4"	640×480	DC 24В	Чёрный	1,5 кг
GT2510-WXTBD	10,1"	1280×800 WXGA	DC 24В	Серебристый	~1,5 кг
GT2512-STBD	12,1"	800×600	DC 24В	Чёрный	2,4 кг

Особого внимания заслуживает GT2510-WXTBD: разрешение 1280×800 (WXGA) при диагонали 10,1″ — в два раза больше пикселей, чем у GT2510-VTBD (640×480). На одном экране помещается вдвое больше объектов. Для сложных мнемосхем с многочисленными индикаторами, таблицами рецептур или встроенными графиками трендов — это принципиальная разница.

5. GT27: флагман

GT27 — топовая серия GOT2000. По сравнению с GT25 добавлены: Multi-touch (ёмкостный сенсор), датчик присутствия оператора, 57 МБ пользовательской памяти (против 9 МБ у GT25), 128 МБ RAM.

Multi-touch — не просто маркетинг. Жестовое управление (масштабирование щипком, прокрутка двумя пальцами) принципиально улучшает работу со сложными схемами, трендами и картами процессов. Оператор работает как со смартфоном, не щёлкая кнопками «+»/«-» масштаба.

Датчик присутствия — ультразвуковой сенсор на передней панели. Гасит подсветку при отсутствии оператора и включает её при приближении. Ресурс LED-подсветки 50 000 часов при непрерывной работе = 5,7 лет. С датчиком (допустим, 30% времени горит) — фактический ресурс 15+ лет. Для производств без технического обслуживания это решает проблему замены подсветки.

Модель	Экран	Разрешение	Питание	Multi-touch	Масса
GT2705-VTBD	5,7"	640×480	DC 24В	✓	1,0 кг

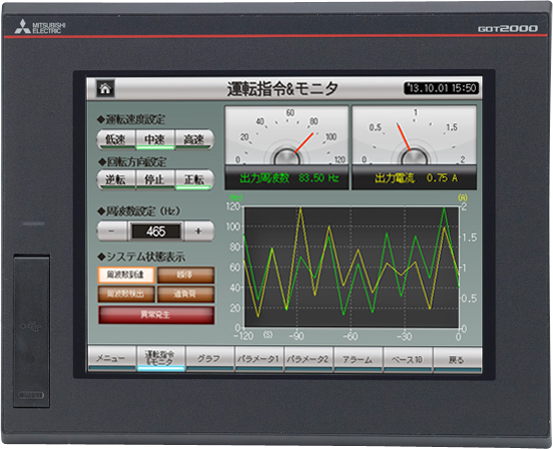

GT2708-STBD	8,4"	800×600	DC 24В	✓	1,6 кг

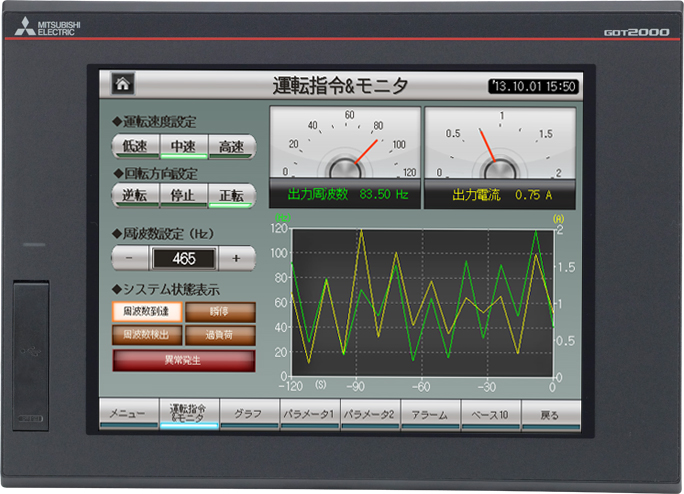

GT2710-STBD	10,4"	800×600	DC 24В	✓	2,1 кг

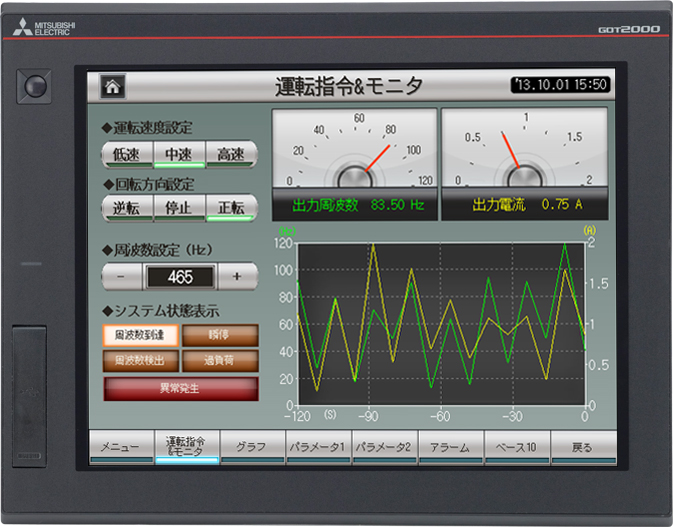

GT2712-STBD	12,1"	1024×768	DC 24В	✓	3,5 кг

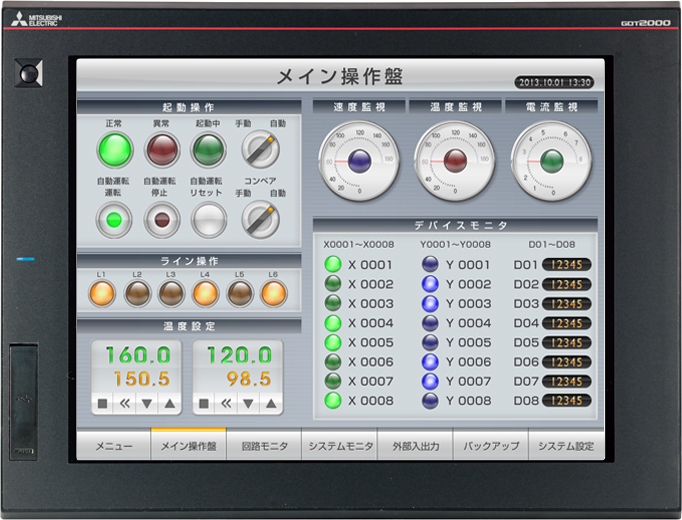

GT2715-XTBD	15"	1024×768	DC 24В	✓	4,5 кг

Объём памяти 57 МБ у GT27 важен для проектов с большим числом экранов, растровой графикой высокого разрешения и встроенными видеоинструкциями (JPEG/PNG изображения операций обслуживания). GT25 при тех же задачах упирается в лимит 9 МБ.

6. Сводная таблица: GOT SIMPLE vs GT21 vs GT25 vs GT27

Параметр	GOT SIMPLE	GT21	GT25	GT27
Диагональ	3,8–10,4"	4,3–7,0"	7,0–12,1"	5,7–15"
Макс. разрешение	800×480	800×480	1280×800	1024×768
Ethernet	✓ (кроме GT2105-QMBDS)	✓	✓	✓
USB Hi-Speed Host	—	—	2×	2×
Звуковой выход ⌀3,5	—	—	✓	✓
Слот ком. модуля	—	—	✓ 1 слот	✓ 1 слот
Multi-touch	—	—	—	✓
Датчик присутствия	—	—	—	✓
Память пользователя	~1 МБ	9 МБ	9 МБ	57 МБ
RAM	—	—	—	128 МБ
SD-карта	✓	✓ до 32 ГБ	✓	✓
Защита фронта	IP65F	IP67F	IP67F	IP67F
Ресурс подсветки	40 000 ч	50 000 ч	50 000 ч	50 000 ч
Питание	DC / AC зависит	DC 24В	DC 24В (AC опц.)	DC 24В

7. Встроенные интерфейсы

Все GOT2000 (кроме GT2103 и GT2105-QMBDS) имеют следующие встроенные интерфейсы:

Интерфейс	Параметры	Назначение
Ethernet 10/100	RJ-45, 100BASE-TX	MELSEC iQ-F/R/Q прямое, MODBUS TCP, FTP (журналы), VNC (удалённый доступ)
RS-232	9-pin D-sub, до 115,2 кбит	Подключение к весам, сканерам, принтерам, ПЛК с RS-232
RS-422/485	5-pin terminal, до 115,2 кбит	Подключение к FX3/FX5 через RS-422, MODBUS RTU, до 32 устройств на шине
USB device	USB 2.0 Full Speed	Подключение к ПК для загрузки проекта через GT Works3
USB host	USB 2.0 Hi-Speed 480 Мбит (GT25/27 only)	Флеш-накопитель, USB-принтер, сканер (только GT25/GT27)
SD-карта	SDHC до 32 ГБ	Хранение проекта, журналы, рецептуры, снимки экрана
Звук ⌀3,5 мм	WAV, 16 бит, 8/11/22/44 кГц	Тревожный сигнал, голосовые инструкции (GT25/GT27)

8. Коммуникационные модули для GT25 и GT27

Слот для коммуникационного модуля (GT25 и GT27) позволяет подключить панель к промышленным сетям, недоступным через встроенный Ethernet. Модуль устанавливается в боковой разъём. Только один слот, поэтому при необходимости нескольких сетей нужно использовать шлюзы.

Модуль	Сеть	Скорость	Применение
GT15-J71GP23-SX	CC-Link IE Controller	1 Гбит/с оптика	Контроллерная сеть iQ-R/Q — до 120 станций
GT15-J71LP23-25	MELSECNET/H	25 Мбит/с оптика	Legacy сеть Q/QnA ПЛК — до 30 км
GT15-J71BR13	MELSECNET/10	10 Мбит/с коаксиал	Legacy сеть — коаксиальный кабель
GT27-V4R1-Z	Видеовход RGB	—	4 канала с промышленных камер — только GT27
GT15-QBUS2	Q-шина	—	Для прямого монтажа GOT на шину серии Q

Комплекты -GF: GT2510-VTWD-GF

включает GT2510 + модуль CC-Link IE Field Network в одной упаковке. Экономит время заказа и исключает ошибку несовместимости. Если вы используете CC-Link IE Field в проекте — заказывайте -GF сразу.

9. Подключение к FX5U и MELSEC iQ-F

GOT2000 и FX5U — идеальная пара. Подключение возможно тремя способами:

Способ	Интерфейс	Скорость	Макс. расстояние	Когда использовать
Ethernet (прямой кабель)	RJ-45, встроен в оба	100 Мбит/с	100 м	Рекомендуемый. Нет ограничений по скорости передачи, простая топология, IP-адресация
Ethernet (через коммутатор)	RJ-45, встроен	100 Мбит/с	До 2 км через switch	Несколько GOT к одному FX5U или сеть цеха
RS-422 (кабель GT01-Cxxx)	RS-422 встроен	115,2 кбит/с	15 м	Для старых установок или при отсутствии Ethernet у ПЛК
CC-Link IE Field Basic	Ethernet, встроен	1 Гбит/с	100 м	Для систем с CC-Link IE, несколько ПЛК одновременно

Для подключения через RS-422 нужен кабель:

Модель кабеля	Длина	Для панели	Для ПЛК

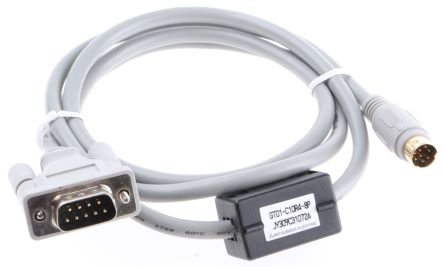

GT01-C30R4-8P	3 м	GOT (встроенный RS-422)	FX5U/FX3 CPU напрямую
GT10-C300R4-8PC	30 м	GOT	FX5U/FX3 CPU
GT01-RS4-M	Концентратор	4 GOT к 1 RS-422 порту ПЛК	FX5U / FX3U

GT01-RS4-M — концентратор RS-422: позволяет подключить до 4 панелей GOT к одному порту RS-422 ПЛК. Актуально при шкафе управления с несколькими точками операторского управления или при дублировании операторских постов. Без концентратора можно подключить только 1 GOT.

10. Подключение к сторонним ПЛК

GOT2000 поддерживает MODBUS RTU (RS-485) и MODBUS TCP (Ethernet) — два наиболее распространённых открытых протокола. Через MODBUS панель подключается к любому устройству, поддерживающему этот стандарт: Siemens S7-200/1200, Allen-Bradley Micro/CompactLogix, Omron CJ/CP, Delta, Weintek и тысячи других.

Для популярных брендов GT Works3 содержит встроенные готовые драйверы:

ПЛК/бренд	Интерфейс	Драйвер в GT Works3	Примечание
Siemens S7-200/1200/1500	Ethernet	✓ Siemens S7 Protocol	Прямое подключение без OPC
Allen-Bradley (Rockwell)	Ethernet	✓ EtherNet/IP	CompactLogix, MicroLogix
Omron CJ/CP/CS	Ethernet, RS-232	✓ FINS	Через FINS/Ethernet
Delta DVP/AS	RS-485, Ethernet	✓ MODBUS RTU/TCP	Универсальный
Schneider Modicon	RS-485, Ethernet	✓ MODBUS RTU/TCP	Серия M221, M340
Любой MODBUS-совместимый	RS-485, Ethernet	✓ MODBUS RTU/TCP	Универсальный режим

11. GT Works3: проектирование и перенос с GOT1000

GT Works3 — единая среда разработки для всей линейки GOT1000 и GOT2000. Проекты GOT1000 (GT15, GT16) конвертируются автоматически. При конвертации:

Элемент проекта	Результат конвертации	Требует ручной доработки?
Экраны (Base Screens)	Конвертируются автоматически	Нет (если разрешение совпадает)
Объекты (индикаторы, кнопки)	Конвертируются	Нет
Растровые шрифты GOT1000	Конвертируются в TrueType	Иногда — корректировка размера
Звуковые файлы (MWB)	Не поддерживаются в GOT2000	Да — переконвертировать в WAV
Рецептуры (Recipe)	Конвертируются	Проверить форматы
Скрипты (VBA-аналоги)	Конвертируются частично	Да — проверка совместимости
Цветовая схема	Адаптируется	Нет

Перенос проекта GT15 → GT2710: за 2–4 часа опытный разработчик проверяет и адаптирует конвертированный проект. Основная работа — корректировка шрифтов и тестирование всех экранов на целевой панели.

12. Специальные исполнения: Open Frame, -GF, White

Open Frame GT25F

Серия GT2510F-VTND

и GT2512F-STND

— без передней декоративной рамки. Для встраивания в корпус заказчика. IP67F. Применяется в медицинском и лабораторном оборудовании, где требуется бесшовная интеграция панели в корпус.

Комплекты -GF

GT2510-VTWD-GF

и GT2512-STBD-GF — панель GT25 + модуль CC-Link IE Field Network в одной упаковке. Исключает ошибку несовместимости и экономит время заказа.

Белый корпус (W)

GT2508-VTWA

, GT2510-VTWA — белый корпус для пищевой промышленности и чистых помещений. Та же функциональность GT25, другой цвет корпуса. IP67F.

Широкоформатный GT2510-WXTBD

GT2510-WXTBD

— 1280×800 WXGA при диагонали 10,1". В 2 раза больше пикселей, чем стандартный 10,4" VGA. Для проектов с высокой информационной насыщенностью экранов.

13. Кабели, плёнки, батарея

Аксессуар	Артикул	Когда менять / использовать
Защитная плёнка GT25 8,4"	GT25-08PSCC	При начале эксплуатации и при механическом повреждении (5 шт.)
Защитная плёнка GT25 10,4"	GT25-10PSGC	То же для 10,4"

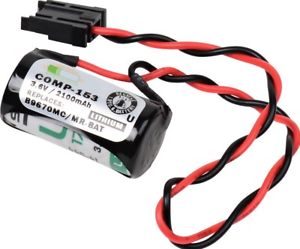

Батарея RTC GT15/GT16	GT15-50BAT	Замена каждые 3–5 лет. При падении напряжения — предупреждение на экране.
Кабель RS-422 3 м	GT01-C30R4-8P	Подключение GOT к FX3/FX5 напрямую
Концентратор RS-422	GT01-RS4-M	До 4 GOT к одному RS-422 порту ПЛК

Батарея RTC (GT15-50BAT) обеспечивает сохранность часов реального времени при отключении питания. Без батареи при каждом включении панели придётся вводить время вручную. Тип батареи: CR2032 или аналог, срок хранения 5 лет.

14. Частые вопросы

Сколько GOT одновременно можно подключить к одному FX5U через Ethernet?Физически — через коммутатор неограниченное число. По протоколу MELSEC-A/QnA — до 16 клиентов (GOT, SCADA, ПК) одновременно могут читать данные FX5U. На практике более 4–8 GOT к одному ПЛК используется редко. При больших системах используют несколько ПЛК или CC-Link IE.

GT27 дороже GT25 — когда разница в цене оправдана?Оправдана когда: (1) нужен Multi-touch для работы со схемами и трендами — операторы работают быстрее; (2) объём проекта > 9 МБ (растровая графика, видеоинструкции); (3) важен ресурс подсветки без обслуживания (датчик присутствия); (4) сложные SCADA-интерфейсы требуют 128 МБ RAM для плавного отображения.

Можно ли использовать GOT2000 без MELSEC ПЛК — только с MODBUS устройствами?Да. GOT поддерживает работу в режиме 'standalone MODBUS master' — подключается к любым устройствам MODBUS RTU или TCP напрямую, без MELSEC ПЛК. Типичный пример: GOT как интерфейс к инверторам FR-E800 (MODBUS RTU) или к контроллерам температуры (MODBUS RTU), весам, анализаторам.

IP67F — можно ли мыть GOT водой под давлением?IP67 означает: полная защита от пыли + кратковременное погружение до 1 м на 30 минут. Прямая струя под давлением (например, моечная установка 3–10 бар) НЕ входит в IP67 — это IP65 или IP69K. GOT2000 не предназначен для мытья под давлением. Для пищевой промышленности с мойкой под давлением требуются специальные панели с IP69K.

Как обновить прошивку GOT на объекте без ПК с GT Works3?Через USB-флеш-накопитель (только GT25 и GT27 с USB Host). Сохраните обновлённый проект на USB-флешку из GT Works3 в формате G2P, подключите флешку к USB-host порту GOT, выберите файл через системное меню GOT. Обновление занимает 1–3 минуты. GT21 и GOT SIMPLE для обновления требуют подключения к ПК через USB device или Ethernet.

Сравнение GOT2000 с конкурентами: операторские панели

Mitsubishi GOT2000 конкурирует с панелями Siemens, Weintek, Proface и Schneider. Ниже — прямое сравнение по ключевым параметрам.

Конкурент	Их продукт	Наш аналог	Наше преимущество
Siemens	SIMATIC HMI Comfort Panel (TP700–TP1500)	GT25/GT27	GOT2000: CC-Link IE и MELSECNET встроены через слот модуля — без отдельного коммуникационного процессора. Siemens CP требует отдельного CP143-2 для Profibus.
Weintek	cMT/iE серия (7–15")	GT25	GOT2000: IP67F фронт стандарт, у Weintek cMT часть моделей IP65. Нативная интеграция с MELSEC — 0 дополнительных драйверов, Weintek требует Mitsubishi Ethernet драйвер.
Proface (Schneider)	GP4000/GP4100 (7–15")	GT25/GT27	Proface — хорошая панель. GOT2000: Multi-touch на GT27 с датчиком присутствия (у Proface нет). Единая среда GT Works3 для всей линейки от 3,8" до 15".
IDEC	HG2G/HG4G/HG5G (7–12")	GT21/GT25	GOT2000: USB Hi-Speed host × 2 на GT25 (IDEC HG4G — только 1×USB). Звуковой выход для WAV-оповещения — только GOT GT25/GT27.
