NMEA 0183 vs NMEA 2000: в чём разница и как подключить датчики Airmar

Два стандарта морской электроники, живущие параллельно. Архитектура, NMEA-предложения, PGN, совместимость, выбор интерфейса для Airmar WX и GH2183.

NMEA 0183: принцип работы

NMEA 0183 — стандарт 1983 года, до сих пор встречается на большинстве судов. Принцип: один передатчик — один или несколько приёмников. Данные передаются ASCII-строками через RS232 или RS422.

NMEA 0183: технические параметры
Физический уровень	RS232 (несимметричный) или RS422 (дифференциальный)
Скорость	4800 бод (стандарт) или 38400 бод (высокая)
Формат данных	ASCII, $ИДЕНТИФ,данные*контрольная_сумма
Максимальная длина (RS232)	15 м
Максимальная длина (RS422)	1200 м
Приёмников на передатчик	1 (RS232) / до 10 (RS422)
Питание по кабелю	Нет

NMEA 2000: шинная архитектура

NMEA 2000 основан на CAN Bus — промышленном сетевом стандарте. Все приборы подключаются к одной магистральной шине через T-коннекторы. Данные передаются в бинарном формате через PGN (Parameter Group Numbers).

NMEA 2000: технические параметры
Физический уровень	CAN Bus (5-проводный кабель)
Скорость	250 кбит/с
Формат данных	Бинарные PGN
Максимальная длина шины	200 м
Устройств на шине	До 50 (по LEN)
Питание по шине	12 В (NET-S / NET-C)
Подключение	T-коннектор, plug-and-play
Терминаторы	120 Ом на обоих концах магистрали

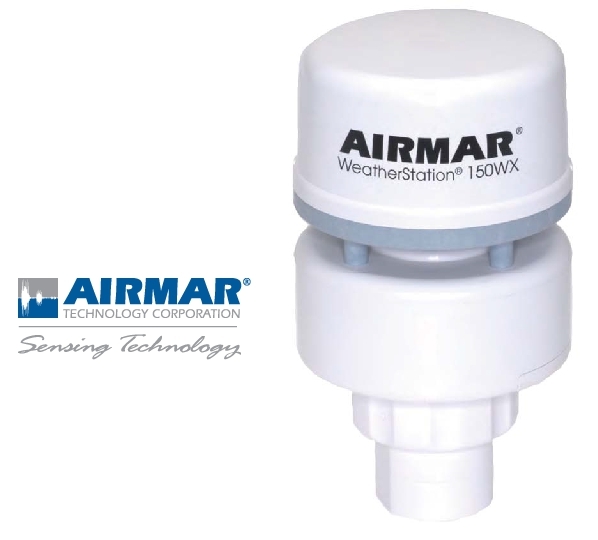

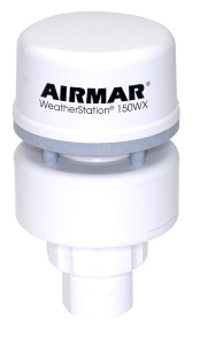

Что выводит Airmar WX Series в NMEA

NMEA 0183 предложение	Содержание	Модели
$WIMWV	Скорость и угол ветра (видимый/истинный)	Все WX
$WIMDA	Метеокомпозит (ветер+давление+темп+RH)	Все WX
$WIMWD	Направление ветра (истинное)	150WX/200WX
$WIMWT	Теоретический/истинный ветер	150WX/200WX
$HCHDT / $HCHDG	Курс (истинный / магнитный)	150WX/200WX
$TIROT	Скорость разворота (ROT)	200WX
$GPGGA / $GPRMC	GPS позиция, скорость, курс	150WX/200WX
$YXXDR	Показания датчиков (темп, давление, RH)	Все WX

Ключевые PGN NMEA 2000 (все WX модели)
130306	Wind Data — скорость и направление ветра
130310 / 130314	Environmental Parameters — температура, давление
130313	Humidity — влажность
129025 / 129029	GPS Position Data (150WX/200WX)
127250	Vessel Heading (150WX/200WX)
127257	Attitude — крен, дифферент (150WX/200WX)
127251	Rate of Turn (200WX)
126992 / 129033	System Time / Time and Date

AIRMAR GPS-компас NMEA 0183 + 2000

Airmar GH2183

Выводит курс (HDG), крен/дифф, ROT и GPS одновременно по NMEA 0183 и NMEA 2000. Идеальный источник данных для всей бортовой сети.

LEN=1 • NMEA 2000 до 20 Гц • 2° RMS дин. • GPS 3 м CEP

Смотреть карточку →

LEN: нагрузочная единица NMEA 2000

LEN (Load Equivalency Number) приборов Airmar
100WX	LEN = 1
110WX	LEN = 1
150WX	LEN = 2
200WX	LEN = 2
GH2183	LEN = 1
Максимум шины	50 LEN
Пример: 1×150WX + 1×GH2183 + 5 приборов по 2 LEN	= 2+1+10 = 13 LEN (остаток 37 LEN)

Часто задаваемые вопросы

Можно ли подключить Airmar WX к старому chartplotter только с NMEA 0183?Да. Все модели WX Series поддерживают NMEA 0183 по RS422 или RS232. Убедитесь, что выбираете нужный вариант при заказе: суффикс RS422 (44-820-1-01) или RS232 (44-843-1-01).

Нужны ли терминаторы 120 Ом на NMEA 2000 шине?Да, обязательно на обоих концах магистрали. Без терминаторов возможны отражения сигнала и ошибки данных при длине шины более 10–15 м.

Можно ли подать питание на Airmar WX через NMEA 2000 шину?Нет для WX Series: питание подаётся отдельно через кабель прибора (9–40 В). NMEA 2000 шина снабжает питанием 12 В для шинных компонентов, но не для самого прибора WX. Исключение — GH2183 (LEN=1) может питаться от шины.

Насколько реально подключить Airmar WX к OpenCPN?Легко. Подключите через RS232/USB-COM адаптер, выберите COM-порт в OpenCPN, скорость 4800 бод, 8N1. OpenCPN мгновенно начнёт получать $WIMWV, $GPGGA и другие предложения и отображать метео и GPS данные.
