Airmar WX: чем отличаются 100WX, 110WX, 150WX и 200WX

Серия Airmar WX — ультразвуковые метеостанции без движущихся частей: ветер, температура, давление, а в старших моделях курс, крен и GPS. Разбираем, чем 100WX, 110WX, 150WX и 200WX отличаются по составу датчиков, точности и интерфейсам, и какую брать под задачу.

Четыре модели, одна линейка — и каждая для своей задачи. Разбираем точные ТХ, IP-рейтинги, потребление и логику выбора.

Что объединяет все четыре модели WX

Стационарные объекты

Airmar 100WX

Ветер • Давление • Температура

Базовая модель. Минимальное потребление — идеал для автономных постов на солнечном питании.

<50 мА • IPX6 • Нет GPS

Карточка →

Стационар + влажность

Airmar 110WX

Ветер • Давление • Темп • RH (опция)

Добавляет опциональный датчик влажности. Расчёт точки росы, ветрохолодового индекса.

<50 мА • IPX6/IPX4 • Нет GPS

Карточка →

Подвижные платформы

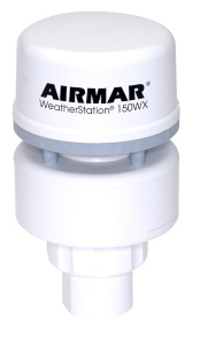

Airmar 150WX

Ветер (истинный) • GPS 10 Гц • 2-ос. компас

Для тракторов, опрыскивателей, спецмашин. Вычисляет истинный ветер на ходу.

<75 мА • IPX6 • GPS+компас

Карточка →

Динамические платформы

Airmar 200WX

Ветер (истинный) • GPS 10 Гц • 3-ос. компас • Гироскоп

Флагман. Трёхосевой гироскоп даёт 2° точности даже на горном рельефе и при манёврах.

<75 мА • IPX6 • 2° RMS динамич.

Карточка →

Серия WeatherStation WX — четыре ультразвуковые метеостанции на единой платформе. Одинаковый корпус (72×131 мм, UV-стабилизированный пластик), одинаковый диапазон питания (9–40 В), одинаковые интерфейсы (RS232/RS422 + CAN Bus), одинаковые протоколы (NMEA 0183 и NMEA 2000 одновременно). Нет движущихся частей. Нет плановых замен расходников.

Сертификаты и стандарты — вся серия WX + GH2183

CERoHSIPX6 (IPX4 с RH)IEC60945IEC61000-4-2IEC60950-1IEC60950-22EN55022EN55024EN14982GH2183: IEC60945

Корпус: UV-стабилизированный пластик, устойчив к химическому воздействию, солевому туману и прямому солнечному излучению.

Полные технические характеристики серии WX (из datasheet)

Датчик ветра — все модели WX
Диапазон скорости	0–40 м/с (0–78 уз / 0–89 MPH)
Разрешение скорости	0,1 м/с / 0,1 уз
Точность скорости (сухо, 0–5 м/с)	±0,5 м/с + 10% от показания
Точность скорости (сухо, 5–40 м/с)	±1 м/с или 5% (бóльшее)
Точность скорости (мокро: дождь/иней/брызги)	±2,5 м/с RMS
Диапазон направления	0°–359,9°
Разрешение направления	0,1°
Точность направления (2–5 м/с, сухо)	5° RMS (типично)
Точность направления (>5 м/с, сухо)	2° RMS (типично)
Точность направления (мокро, >4 м/с)	8° RMS (типично)
Настройка демпфирования	Пользовательская (через WeatherCaster)
Заводская калибровка	В аэродинамической трубе (Milford, NH, USA)

Датчики атмосферы — все модели WX
Диапазон температуры воздуха	−40 до +80°C
Точность температуры	±1,1°C при 20°C (при ветре >2 м/с)
Разрешение температуры	0,1°C
Расчётные параметры (базово)	Ветрохолодовой индекс
Диапазон атм. давления	300–1100 гПа
Точность давления (100WX/110WX)	±1 гПа при 25°C
Точность давления (150WX/200WX)	±0,5 гПа при 25°C (или лучше)
Разрешение давления	0,1 гПа

Датчик влажности RH (опция: 110WX, 150WX, 200WX)
Диапазон	0–100% RH
Точность 110WX (RH)	±3% RH при 0–90% RH, 20°C
Точность 150WX / 200WX (RH)	±5% RH при 0–90% RH, 20°C
Разрешение	0,1% RH
Монтаж	Полевая замена без снятия прибора с мачты
Защита корпуса без RH	IPX6
Защита корпуса с RH	IPX4 (снижается)
Расчётные параметры с RH	Точка росы, ветрохолодовой индекс, индекс тепла

Компас и GPS (150WX и 200WX)
150WX: тип компаса	2-осевой твёрдотельный
150WX: точность (горизонт.)	1° RMS
150WX: компас + акселерометр	3-осевой акселерометр для крена/дифф
150WX: диапазон крена/дифф	±50°
150WX: точность крена/дифф	<1° в диапазоне ±30°
200WX: тип компаса	3-осевой + динамическая стабилизация
200WX: точность статическая	лучше 1° RMS
200WX: точность динамическая	2° RMS — лучший в классе
200WX: гироскоп	3-осевой MEMS (Rate of Turn)
200WX: диапазон крена/дифф	±60°
200WX: точность крена/дифф	±1° в диапазоне ±30°
GPS (150WX/200WX): точность	3 м CEP (150WX) / 2,5 м CEP (200WX) с WAAS
GPS: частота обновления	10 Гц
GPS: данные	Позиция, COG, SOG, время, магн. вариация

Общие параметры — все модели WX
Рабочая температура	−25 до +55°C
Диапазон питания	9–40 В постоянного тока
Потребление 100WX	<50 мА / <0,6 Вт при 12 В
Потребление 110WX	<50 мА / <0,6 Вт при 12 В (LEN=1)
Потребление 150WX	<75 мА / <0,9 Вт при 12 В (LEN=2)
Потребление 200WX	<75 мА / <0,9 Вт при 12 В (LEN=2)
Вес 110WX	275 г
Вес 150WX / 200WX	300 г
Резьба монтажная	1"-14 UNS (опция 3/4" NPT)
Диаметр корпуса	72 мм (75 мм с нагревательным колпаком)
Высота	131 мм
Частота вывода данных	1 Гц типично; до 10 Гц (пользовательская)
Интерфейсы	RS232 или RS422 + CAN Bus (NMEA 2000)
LEN NMEA 2000 (100WX/110WX)	1
LEN NMEA 2000 (150WX/200WX)	2

Сравнение моделей: чем они отличаются

Параметр	100WX	110WX	150WX	200WX
Видимый ветер	✓	✓	✓	✓
Истинный ветер	—	—	✓	✓
Барометр (точность)	±1 гПа	±1 гПа	±0,5 гПа	±1 гПа
Температура	✓	✓	✓	✓
RH (влажность)	—	Опция ±3%	Опция ±5%	Опция ±5%
GPS 10 Гц	—	—	✓ (3 м CEP)	✓ (2,5 м CEP)
Компас	—	—	2-ос. (1° RMS)	3-ос. (2° динамич.)
Гироскоп ROT	—	—	—	✓
Потребление при 12 В	<50 мА	<50 мА	<75 мА	<75 мА
LEN NMEA 2000	1	1	2	2
Вес	300 г	275 г	300 г	300 г
IP без RH	IPX6	IPX6	IPX6	IPX6
IP с RH	—	IPX4	IPX4	IPX4
Рекомендуется для	Стационар	Стационар+RH	Подвижные ТС	Динамич. платформы

Давление в 150WX точнее (±0,5 гПа), чем в 100WX/110WX (±1 гПа) — из brochure 2022. Все остальные датчики идентичны.

Конкуренты Airmar WX: честное сравнение

Параметр	Airmar WX 150WX	Gill Windsonic	Vaisala WXT536	Davis Instruments 6163
GPS+компас встроен	✓	—	—	—
Истинный ветер	✓	—	—	—
NMEA 2000	✓	—	—	—
Точность скорости (сухо)	±1 м/с или 5%	±2% типично	±3%	механика
Точность скорости (мокро)	±2,5 м/с RMS	хуже	хуже	недоступно
Барометр	✓ ±0,5 гПа	—	✓	✓
Влажность	Опция	—	✓	✓
Питание	9–40 В	7–30 В	5–30 В	220 В/батарея
Движущихся частей	0	0	0	Есть (чашки)

Монтаж: требования к установке

Правильная установка — половина точности. Ультразвуковой датчик чувствителен к завихрениям, возникающим вблизи препятствий.

Требования к месту установки
Высота над препятствиями	Минимум 1 м над крышей/кузовом/фальшбортом
Свободный сектор обзора	360° без препятствий в радиусе 1 м
Расстояние от антенн	Не менее 0,5 м от VHF/GPS антенн
Вертикальность	Отклонение не более 5° от вертикали
Ориентация	Стрелка на корпусе — на нос судна/вперёд ТС
Резьба	1"-14 UNS (стандартная труба 1") или 3/4" NPT (адаптер)
Кабель	Единый: питание + RS232/RS422 + CAN Bus
Минимальный радиус изгиба кабеля	Уточняйте по артикулу кабеля

ВажноОпциональный нагревательный колпак (Heated Cap) рекомендуется для регионов с зимними осадками и температурами ниже −5°C. Он предотвращает намерзание льда в ультразвуковом канале.

Обслуживание и калибровка

Регламент технического обслуживания
Плановая калибровка датчика ветра	Не требуется — заводская калибровка (аэродинамическая труба) действительна на весь срок службы
Плановая калибровка датчика давления	Не требуется
Плановая калибровка датчика температуры	Не требуется (коррекция смещения доступна в WeatherCaster)
Калибровка компаса (150WX/200WX)	Однократная при установке (поворот ТС на 360°). Повторная — при переустановке или появлении новых металлических объектов вблизи
Замена датчика влажности (RH)	По мере выхода из строя; полевая замена без снятия прибора
Очистка корпуса	Промыть пресной водой. Запрещены: растворители, абразивы, жёсткие щётки
Очистка ультразвуковых преобразователей	Мягкая влажная ткань. Не используйте механические инструменты
Нагревательный колпак (опция)	Проверять целостность раз в сезон перед зимой
Среднее время наработки на отказ	Данные производителем не публикуются; полевой опыт: 5–10 лет без обслуживания

WeatherCaster — ПО для настройки и диагностики

Бесплатное ПО WeatherCaster от Airmar входит в комплект поставки всех моделей WX Series. Подключение: RS232 через USB-COM адаптер, скорость 4800 бод (по умолчанию) или 38400 бод.

Возможности WeatherCaster
Просмотр данных	Отображение всех параметров в реальном времени (аналоговые и цифровые шкалы)
Настройка NMEA-предложений	Включение/отключение конкретных $GP..., $WI..., $HC... предложений
Частота вывода	Изменение от 1 до 10 Гц
Единицы измерения	м/с, уз, км/ч; °C/°F; гПа/инрт.рт.ст.
Коррекция температуры	Смещение показаний датчика температуры
Калибровка компаса	Сбор данных для калибровки (150WX/200WX)
Алармы	Настройка порогов по скорости ветра и давлению
Поправка высоты	Коррекция барометра по высоте над уровнем моря
Режим 2D GPS	Повышение точности позиции в сложных условиях
Мобильное приложение	OnSiteWX (iOS) — просмотр данных в реальном времени на смартфоне

Реальные сценарии применения

Стационар

Airmar 100WX

<50 мА • Нет GPS

Карточка →

+ RH (влажность)

Airmar 110WX

<50 мА • Нет GPS

Карточка →

Подвижные ТС

Airmar 150WX

<75 мА • GPS+компас

Карточка →

Динамика • Гироскоп

Airmar 200WX

<75 мА • 2° RMS

Карточка →

На основе типовых задач и публикаций Airmar Technology.

Применение 150WX на сельхозтехнике
Задача	Контроль скорости ветра при опрыскивании СЗР
Регламент	Большинство препаратов: запрет распыления при истинном ветре >3–4 м/с
Проблема без 150WX	Видимый ветер при движении трактора 20 км/ч показывает 5–6 м/с в штиль
Решение с 150WX	GPS+компас вычисляют истинный ветер; автоматика блокирует секции штанги только при реальном превышении
Экономия	Снижение потерь СЗР на 10–20% за счёт корректных условий внесения
Производители агротехники	Интеграция через NMEA 0183 (RS232/RS422) в системы Trimble, Topcon, John Deere

Применение GH2183 на автопилоте яхты
Задача	Стабильный курс для автопилота на переходе
Проблема без GH2183	Флюксгейт-компас теряет 5–15° при крене; автопилот рыскает, перерасход топлива
Решение с GH2183	2° RMS при крене до ±30°; автопилот держит курс без лишних перекладок
Экономия топлива	По данным Airmar: снижение зигзагообразного хода даёт 2–5% экономии на дальних переходах
Монтаж	Один прибор над палубой вместо GPS-антенны + флюксгейт ниже палубы
Совместимость	NMEA 2000 / NMEA 0183 — Garmin, Raymarine, Furuno, Simrad, B&G

Применение 200WX на спецмашинах МЧС
Задача	Прогноз ветра на месте ЧС во время движения к объекту
Проблема	Стационарные метеостанции не дают данные прямо у места события
Решение с 200WX	Расчёт динамического истинного ветра на ходу; данные доступны ещё до прибытия
Применение	Расчёт зоны распространения дыма/паров АХОВ, позиционирование техники
3-осевой гироскоп	Стабильная точность курса при резких манёврах и пересечённой местности

Применение 100WX на удалённом метеопосту
Задача	Мониторинг ветра и давления на автономном посту (дорожная метеостанция, агрометеопост)
Питание	Солнечная панель 10 Вт + АКБ 12 В / 7 А·ч
Потребление 100WX	<0,6 Вт при 12 В = 50 мА; батарея 7 А·ч обеспечит >140 ч автономии
Протокол	NMEA 0183 RS422 или RS232 → GSM-модем → облачная платформа
Обслуживание	Нет плановых визитов: нет движущихся частей, нет расходников

Часто задаваемые вопросы

Почему IP-рейтинг снижается с IPX6 до IPX4 при установке датчика RH?Датчик относительной влажности — съёмный модуль с вентиляционным каналом. Отверстие вентиляции снижает защиту от прямых струй воды. Для наружной установки при наличии RH рекомендуется устанавливать прибор с защитным козырьком или в место без прямого дождевания.

Почему все четыре модели имеют одинаковое рабочее напряжение 9–40 В?Airmar специально расширил диапазон питания в этом поколении WX — на 50% шире предыдущего. Это позволяет подключать прибор к 12 В, 24 В и 36 В системам без конвертера.

Каков срок жизни ультразвуковых пьезоэлементов?Airmar не публикует MTTF для пьезоэлементов. Полевой опыт показывает 5–10+ лет без замен в морских и сельскохозяйственных условиях. Элементы не изнашиваются механически — только воздействие UV и хим. загрязнений.

Нужен ли нагревательный колпак в средней полосе России?Рекомендуется для регионов с зимними осадками при температурах ниже −5°C. Лёд в ультразвуковом канале блокирует измерения. Нагревательный колпак (Heated Cap) — дополнительный аксессуар, уточняйте артикул при заказе.

Можно ли модернизировать 100WX до 200WX?Нет. Это отдельные приборы. GPS, компас и гироскоп не являются полевыми модулями — они интегрированы в материнскую плату прибора.
