Почему литиевые ячейки собирают в боксе

Бокс для сборки аккумулятора — не перестраховка и не лабораторная роскошь. Причина простая: то, что происходит с материалами на воздухе, отменить потом нельзя.

Материалы литиевой ячейки не переносят влагу воздуха, причём каждый по-своему. Литий металлический реагирует с водой напрямую. Электролит на основе LiPF₆ при контакте с влагой даёт продукты гидролиза, среди которых фтористый водород: он разъедает и электроды, и токосъёмники. Катодные материалы набирают влагу и теряют ёмкость ещё до первого цикла.

Главное: все эти процессы необратимы. Ячейка, собранная во влажной атмосфере, не «восстановится» после сушки — она уже другая. Именно поэтому сборку ведут в среде с контролем по анализаторам, а не просто в сухом помещении.

Ещё одна причина, о которой вспоминают позже: воспроизводимость. Если среда не контролируется, разброс между ячейками одной партии становится больше, чем эффект, который вы измеряете. Результат эксперимента при этом описывает не материал, а качество атмосферы в тот день.

Какая среда нужна

Рабочий ориентир для сборки — H₂O и O₂ ниже 0,1 ppm с непрерывным контролем по анализаторам. Такой уровень даёт бокс с замкнутым контуром и системой очистки газа: атмосфера ходит по кругу через колонку, которая снимает влагу и кислород, а анализаторы показывают текущее состояние.

Продувкой из баллона этого уровня не получить: он ограничен сразу тремя вещами — герметичностью камеры, чистотой подаваемого газа и тем, как работает система очистки. Слабое звено определяет результат, и хорошая система очистки не спасает на грязном газе.

KADAMM ПБО
KADAMM ПБО
KADAMM ПБО
Перчаточный бокс с системой очистки газа
Замкнутый контур, H₂O и O₂ менее 0,1 ppm, анализаторы
Смотреть исполнения

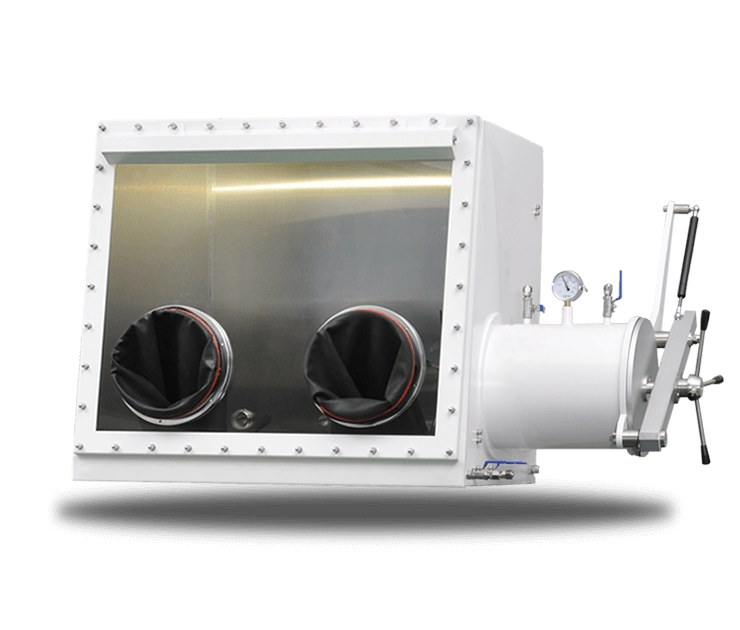

KADAMM ПБВ
KADAMM ПБВ
KADAMM ПБВ
Перчаточный бокс вакуумный, нержавеющая сталь
Камера и шлюз откачиваются до −0,1 МПа
Смотреть исполнения

Какие операции идут внутри

  • Навеска и хранение солей и электролита. Открытая ёмкость с электролитом на воздухе портится быстро.
  • Нанесение электродных масс и сушка электродов.
  • Вырубка дисков и сборка монетных ячеек — самый массовый лабораторный формат.
  • Сборка цилиндрических и мягких ячеек, в том числе формата 18650.
  • Разборка отработавших ячеек для посмертного анализа: вскрытая на воздухе ячейка сразу перестаёт быть источником данных.

Как передавать материалы внутрь

Шлюз — узкое место процесса, и именно он определяет, сколько ячеек вы соберёте за смену.

  • Вакуумный шлюз откачивается и заполняется инертным газом. Полнее вытесняет воздух, но на каждый цикл нужно время.
  • Продувочный шлюз быстрее, но требовательнее к расходу газа.
  • Правило для всего, что заходит внутрь: сухое и обезгаженное. Инструмент, посуда и корпуса ячеек сушатся заранее — иначе влагу вносят внутрь именно они, а не атмосфера.
Порошки и пористые детали через вакуумный шлюз не проводят напрямую. При откачке порошок разлетается, а из пор газ выходит долго. Для них предусматривают отдельную схему: закрытая тара, ступенчатая откачка или продувочный шлюз.

Что учесть при подборе бокса под сборку

  • Число перчаточных портов. Определяется не размером камеры, а тем, сколько рук должно быть внутри одновременно.
  • Оборудование внутри камеры. Обжимной пресс для монетных ячеек, вырубной инструмент, весы, иногда микроскоп — их габариты задают размер камеры и требования к шлюзу.
  • Перчатки. Расходный элемент: материал стареет от контакта с растворителями, от механики и просто со временем. Прокол видно по росту показаний анализаторов, и работу приходится останавливать.
  • Герметичность. Скорость утечки проверяется по нормативу менее 0,001 об.%/ч и входит в протокол приёмочных испытаний.

Что остаётся снаружи

Не всё нужно заводить в бокс. Хранение запаса материалов, сушка компонентов перед вводом, выдержка готовых ячеек перед испытаниями — это задачи для шкафа сухого хранения: он дешевле за литр и вместительнее. Типовая схема на участке — бокс под операции и шкаф под запас.
