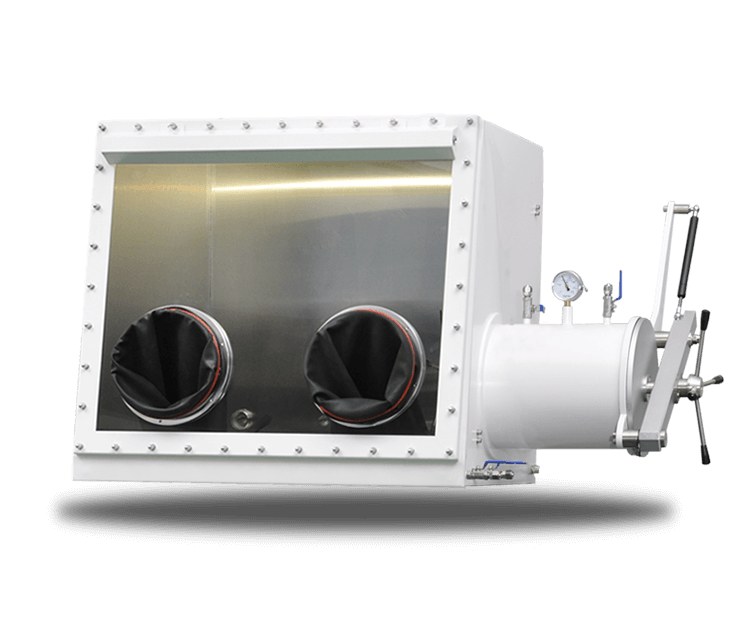

KADAMM ПБВ — Перчаточный бокс вакуумный, нержавеющая сталь, −0,1 МПа
Камера из нержавеющей стали SUS 304 толщиной 3 мм, окно из закалённого стекла 10 мм, разрежение до −0,1 МПа. Три типоразмера в трёх исполнениях: без шлюза, со шлюзом и с вакуумом в обеих камерах.
Исполнения и артикулы
Нержавеющие вакуумные боксы: три типоразмера камеры и три исполнения. Разрежение до −0,1 МПа во всех. Отличается объём и то, откачивается ли шлюз вместе с камерой.
Типоразмер камеры
Исполнение
О серии
KADAMM ПБВ — перчаточные боксы в корпусе из нержавеющей стали с возможностью откачки. Камера выдерживает разрежение до −0,1 МПа, что позволяет удалить воздух перед заполнением инертным газом, а не вытеснять его продувкой.
Как этот прибор называют
В каталогах и техзаданиях он встречается как перчаточный бокс, анаэробный бокс, бокс с инертной атмосферой или лабораторный изолятор — речь об одном и том же изделии: герметичной камере, внутри которой оператор работает руками через перчатки, не разрывая среду. Мы называем его перчаточным боксом, потому что так он проходит в спецификациях на закупку.
Что входит в конфигурацию
Комплектация согласуется под задачу: типоразмер камеры, состав анализаторов, система очистки, шлюз и дополнительное оборудование выбираются под процесс. Каждый бокс собирается под конкретный процесс, поэтому начинать разговор лучше с задачи: пришлите требования к среде и габаритам, подберём конфигурацию и посчитаем срок изготовления.
Почему выбирают KADAMM ПБВ
| Вакуум как рабочий инструмент, а не только среда | Разрежение снимает с поверхности и из объёма то, что продувкой не убрать: адсорбированную влагу, растворённые газы, остатки растворителя. Это отдельная операция, а не побочный эффект. |
| Цикл откачка–заполнение вместо долгой продувки | Камеру откачивают и заполняют рабочим газом несколько раз подряд: воздух вытесняется быстрее и полнее, чем непрерывным потоком, и газа на это уходит меньше. |
| Герметичность проверяется, а не заявляется | Скорость утечки контролируется при приёмке по нормативу менее 0,001 об.%/ч и попадает в протокол. Это ключевой параметр бокса: негерметичная камера не удержит среду независимо от того, какая в ней стоит система очистки и какие анализаторы показывают на дисплее. |
| Оператор работает внутри среды | Отличие от шкафа принципиальное: в шкафу изделие лежит, в боксе с ним работают руками через перчатки, не разрывая среду. Операция, которая в обычном помещении испортила бы материал, выполняется целиком в контролируемой атмосфере. |
| Состав среды виден непрерывно | Анализаторы влаги и кислорода показывают текущий уровень в камере в реальном времени, а не подтверждают его разово при вводе в эксплуатацию. Отклонение видно сразу, а не по испорченной партии через неделю. |
| Конфигурация собирается под процесс | Типоразмер камеры, число перчаточных портов, состав анализаторов, система очистки, шлюз и дополнительное оборудование выбираются под конкретную операцию. Готовой полки с боксами не бывает: каждый собирается под задачу. |
Как выбрать бокс под задачу
Боксы различаются не «качеством», а тем, какую задачу они решают. Порядок вопросов, по которым подбирается конфигурация:
| Что именно защищаем | Если материал портит влага — хватит сухого хранения и работать внутри не нужно, смотрите шкафы серии ШСХ: они дешевле и проще в эксплуатации. Бокс нужен тогда, когда с материалом работают руками, не выпуская его из контролируемой среды. |
| Влага или кислород | Влага снимается и сухим хранением, и продувкой. Кислород — только вытеснением инертным газом с контролем по анализатору. Если в процессе критично окисление, это определяет всю конфигурацию. |
| Нужен ли вакуум | Разрежение убирает адсорбированную влагу и растворённые газы, до которых продувка не достаёт, и ускоряет вытеснение воздуха циклами откачка–заполнение. Но не всякий материал можно откачивать: порошки, пористые образцы и упаковку с газом внутри — нельзя. |
| Как часто передаётся материал | При редких передачах подходит вакуумный шлюз. При десятках передач за смену цикл откачки становится узким местом процесса, и берут атмосферный продувочный шлюз. |
| Сколько операторов работает одновременно | Число перчаточных портов задаётся не размером камеры, а тем, сколько рук должно быть внутри. Двум операторам на двухпортовой камере работать нельзя. |
| Нужна ли повторяемость цикла | Если режим должен быть одинаковым от партии к партии и предъявляться при аудите, берут исполнение с автоматикой: ручной цикл зависит от того, кто стоит у клапана. |
Пришлите описание процесса — что за материал, какие операции внутри, какой уровень по влаге и кислороду нужен. Подберём конфигурацию и посчитаем срок.
Кому подходит
Бокс берут, когда обычного сухого хранения недостаточно: нужна не низкая влажность, а среда с заданным составом газа или разрежением.
- Исследовательские лаборатории. Работа с образцами, которые нельзя выносить на воздух даже кратковременно.
- Производство с чередованием партий. Откачка между циклами вместо длительной продувки.
- Химия и катализ. Реактивы, разлагающиеся при контакте с кислородом и влагой.
- Металлургия порошков. Взвешивание и дозирование окисляющихся материалов.
Если задача — только защитить от влаги, смотрите шкафы сухого хранения серии ШСХ: они проще в эксплуатации.
Конструктивные особенности
Информация для заказа
| Типоразмер камеры | А · без шлюза | Б · со шлюзом | В · вакуум в камере и шлюзе |
|---|---|---|---|
| Типоразмер 1 · 600×450×420 мм | KADAMM ПБВ-1А | KADAMM ПБВ-1Б | KADAMM ПБВ-1В |
| Типоразмер 3 · 780×650×700 мм | KADAMM ПБВ-3А | KADAMM ПБВ-3Б | KADAMM ПБВ-3В |
| Типоразмер 4 · 1120×740×900 мм | KADAMM ПБВ-4А | KADAMM ПБВ-4Б | KADAMM ПБВ-4В |
А — загрузка через боковую дверь · Б — шлюз для передачи, камера ±1000 Па · В — откачиваются оба объёма
Все девять сочетаний выпускаются. Разрежение, материал камеры и состав оснащения одинаковы — отличается объём и схема передачи материала.
Пример заказа: KADAMM ПБВ-1А — вакуумный перчаточный бокс из нержавеющей стали, камера 600×450×420 мм, разрежение до −0,1 МПа, без шлюза
ПБВ — серия · 1 — типоразмер камеры 600×450×420 мм · А — камера откачивается до −0,1 МПа
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал камеры | Нержавеющая сталь SUS 304, толщина 3 мм |
| Обработка | Внутри — шлифовка, снаружи — окраска, белый цвет |
| Окно | Закалённое стекло 10 мм по фронту камеры |
| Разрежение | До −0,1 МПа |
| Перчатки | Латексные, длина 600 мм, одна пара |
| Краны | Шаровые из нержавеющей стали, вход и выход по одному |
| Освещение | Белый свет без ультрафиолета, над каждым смотровым окном |
| Питание в камере | Многогнездовые розетки для приборов внутри |
| Резервные вводы | KF25 — для последующего дооснащения |
| Масса и мощность | Уточняются при согласовании конфигурации |
Габариты и параметры камеры приведены для стандартных типоразмеров. Масса, потребляемая мощность и срок изготовления уточняются при согласовании конфигурации.
Линейки боксов и шкафов сухого хранения KADAMM
| Параметр | KADAMM ШСХ | KADAMM ПБВ |
|---|---|---|
| Формат | Шкафы сухого хранения | Вакуумные перчаточные боксы из нержавеющей стали |
| Объём | 115–1428 л | под заказ |
| Исполнения по влажности | А / Б / В / Н | см. матрицу |
| Габариты В×Ш×Г | 9 типоразмеров | см. таблицу |
| Карточка серии | Открыть | ← Вы здесь |
Вся линейка — девять типоразмеров
H₂O и O₂ менее 0,1 ppmKADAMM ПБВ · вакуумный
вы здесьKADAMM ПБА · акриловый
прозрачный, ±1000 Па
Где применяется
Типовые сценарии использования
Бокс покупают не «для чистоты вообще», а под операцию, которую иначе выполнить нельзя. Самые частые:
- Дегазация и сушка перед операцией. Материал выдерживают под разрежением, чтобы удалить влагу и растворённые газы до того, как он попадёт в процесс.
- Пропитка и заливка компаундом. Под вакуумом состав заходит в поры и зазоры, откуда при атмосферном давлении его вытесняет запертый воздух.
- Подготовка к герметизации. Изделие освобождают от адсорбированной влаги непосредственно перед запайкой, не вынося его на воздух.
- Приёмка и ввод в эксплуатацию. Проверка скорости утечки и выхода на режим по анализаторам — до того, как внутрь попал первый образец. Протокол приёмочных испытаний остаётся у заказчика.
Монтаж и ввод в эксплуатацию
- Место установки. Ровная устойчивая поверхность, свободный доступ к задней стенке для подключения газа и вакуума.
- Питание. Розетка с заземляющим контактом; параметры сети сверьте с паспортом изделия.
- Газовая линия. Подводится подготовленным персоналом. Чистота газа напрямую ограничивает достижимый уровень в камере.
- Вакуумный насос. Устанавливается рядом, подключается через фильтр масляного тумана.
- Приёмка. Проверка скорости утечки и выхода на режим по анализаторам, сверка комплектности по паспорту.
Что подтверждается при приёмке
| Скорость утечки | Проверяется по нормативу менее 0,001 об.%/ч. Это ключевой параметр: негерметичный бокс не удержит инертную среду независимо от системы очистки. |
| Состав среды | Показания анализаторов влаги и кислорода при выходе на режим. |
| Вакуум | Достижение заявленного разрежения и удержание его без подкачки. |
| Документы | Паспорт изделия, руководство по эксплуатации, протокол приёмочных испытаний. Для тендерных процедур предоставляются по запросу. |
Ввод в режим и работа оператора
- Шаг 1. Продувка камеры. Воздух вытесняется рабочим газом до выхода анализаторов на заданный уровень. Время зависит от объёма камеры и чистоты подаваемого газа: грязный газ не даст выйти на режим вообще.
- Шаг 2. Контроль герметичности. Перед работой проверяют, держит ли камера уровень без подкачки. Рост показаний при закрытом боксе означает утечку, и её ищут до загрузки, а не после.
- Шаг 3. Загрузка через шлюз. Материал помещают в шлюз, шлюз откачивают и продувают, и только потом открывают во внутреннюю камеру. Пропущенный цикл шлюза сбрасывает среду в основном объёме.
- Шаг 4. Работа через перчатки. Перчатки надевают без спешки и проверяют на целость перед каждой сменой: прокол сводит на нет работу всей системы очистки, а обнаруживается он по росту показаний анализатора.
- Шаг 5. Выгрузка. Готовый материал выводят тем же шлюзом. Если изделие должно остаться в инертной среде, его упаковывают ещё внутри камеры.
- Шаг 6. Между сменами. Камеру оставляют закрытой под рабочим газом: повторный выход на режим с нуля занимает больше времени и расходует больше газа, чем поддержание.
Время выхода на режим и расход газа зависят от объёма камеры, чистоты линии и режима работы. Ориентир под ваш процесс уточняйте при подборе конфигурации.
Эксплуатация и меры предосторожности
- Рабочие газы подаются от подготовленной линии; чистота газа влияет на достижимый уровень влаги и кислорода напрямую.
- Перчатки — расходный элемент: их состояние проверяют регулярно, прокол перчатки сводит на нет всю работу системы очистки.
- Шлюз откачивают и продувают перед каждой передачей, иначе воздух попадает в основную камеру.
- Помещение с боксом, работающим на инертном газе, должно проветриваться.
- Вакуумный насос требует контроля уровня масла и замены фильтра по регламенту производителя насоса.
Заводские опции
Устанавливаются на производстве при заказе. Указывайте опции при оформлении заявки — в конфигураторе или в письме менеджеру.
| Опция | Что даёт |
|---|---|
| Вакуумный насос 2 или 4 л | Подбирается под объём камеры и требуемое время откачки. |
| Подкатная стойка | Для лабораторий, где нет свободной столешницы. |
| Автоматический регулятор давления | Поддержание заданного разрежения без оператора. |
| Датчики влаги и кислорода | Отечественные или импортные — по выбору. |
| Ножной регулятор давления | Управление без участия рук оператора. |
| УФ-лампа обеззараживания | Для задач, где нужна санитарная обработка камеры. |
| Система удаления пыли | Очистка камеры от порошковых загрязнений. |
| Система очистки H₂O и O₂ менее 0,1 ppm | Дооснащение вакуумного бокса до уровня бокса с очисткой газа. |
Конфигуратор заказа
Выберите модели и количество — получите готовую спецификацию для заявки.
Комплект поставки и гарантия
- ✓ Бокс KADAMM ПБВ в согласованной конфигурации — 1 шт.
- ✓ Перчатки и манжеты — по спецификации заказа
- ✓ Комплект подключения газа и вакуума — по спецификации
- ✓ Кабель питания с заземляющим контактом
- ✓ Руководство по эксплуатации и документы для приёмки
- ✓ Протокол проверки скорости утечки при приёмке
- ✓ Гарантийное и постгарантийное обслуживание
- ✓ Условия и сроки гарантии уточняйте у менеджера
Часто задаваемые вопросы
Что нужно к боксу помимо самого изделия
Шкаф сухого хранения работает в связке с остальным оснащением участка: без заземления и антистатики на рабочем месте защита разрывается там, где компонент достают из шкафа.
