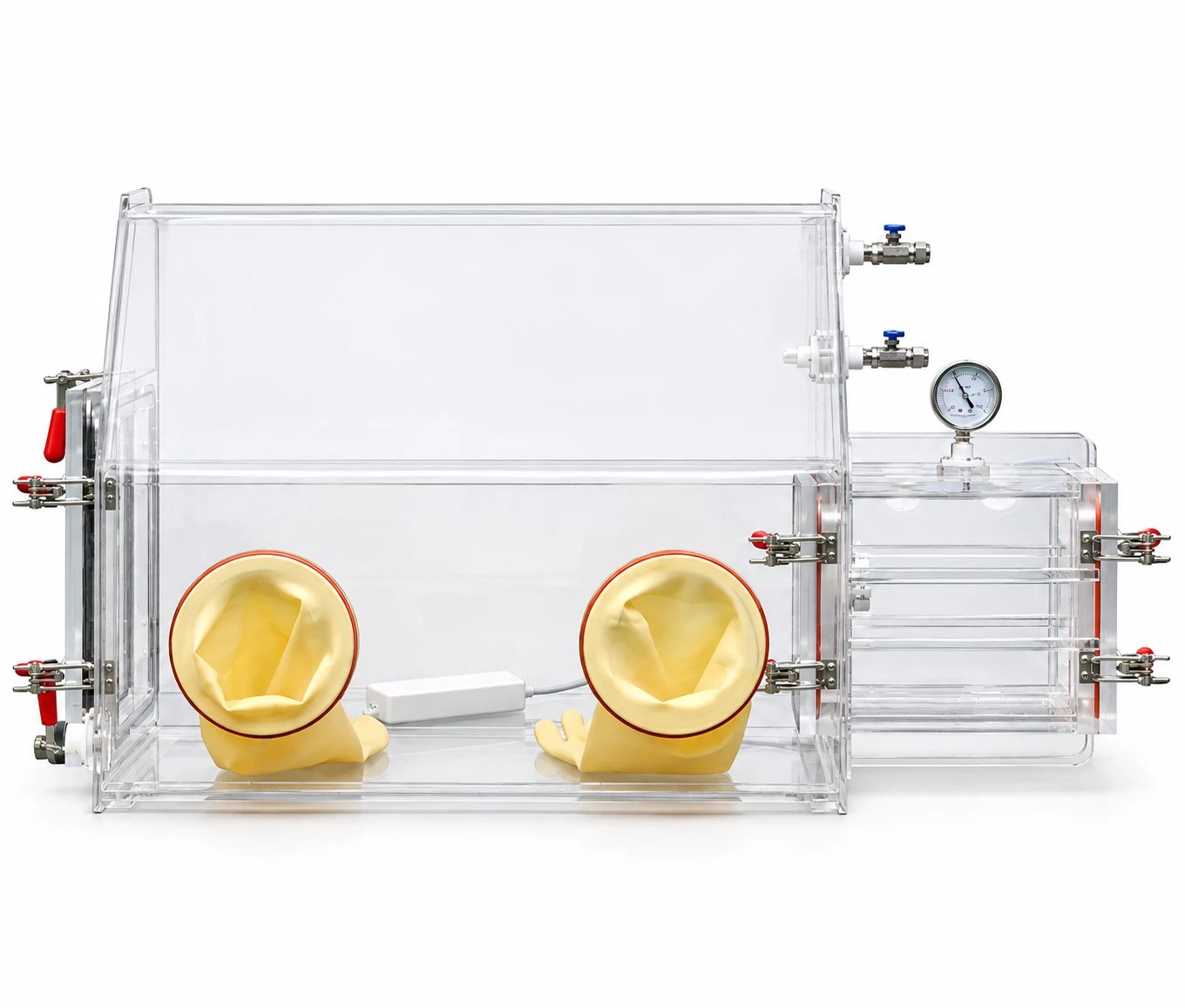

KADAMM ПБА — Перчаточный бокс акриловый, прозрачная камера, 7 типоразмеров
Полностью прозрачные боксы из акрила толщиной 6 или 10 мм: семь типоразмеров от 300×400×500 до 1200×800×700 мм в трёх исполнениях, включая вариант с осушающим модулем на 1–10% RH.
Исполнения и артикулы
Акриловые боксы собираются на одной платформе: семь типоразмеров камеры и три исполнения. Отличается объём и способ передачи материала внутрь; принцип, материал и толщина акрила указаны в каждом типоразмере. Выберите размер и исполнение — артикул пересчитается.
Типоразмер камеры
Исполнение
О серии
KADAMM ПБА — акриловые перчаточные боксы: камера полностью прозрачна, обзор не ограничен смотровым окном. Конструкция проще, чем у нержавеющих боксов, при тех же задачах контроля атмосферы: камера собрана из акрила, смотровых окон и уплотнений по периметру нет.
Как этот прибор называют
В каталогах и техзаданиях он встречается как перчаточный бокс, анаэробный бокс, бокс с инертной атмосферой или лабораторный изолятор — речь об одном и том же изделии: герметичной камере, внутри которой оператор работает руками через перчатки, не разрывая среду. Мы называем его перчаточным боксом, потому что так он проходит в спецификациях на закупку.
Что входит в конфигурацию
Комплектация согласуется под задачу: типоразмер камеры, состав анализаторов, система очистки, шлюз и дополнительное оборудование выбираются под процесс. Каждый бокс собирается под конкретный процесс, поэтому начинать разговор лучше с задачи: пришлите требования к среде и габаритам, подберём конфигурацию и посчитаем срок изготовления.
Почему выбирают KADAMM ПБА
| Шлюз работает на атмосфере, а не на вакууме | Передача идёт продувкой шлюзовой камеры рабочим газом без откачки. Это проще по обвязке и мягче к содержимому: материалы, которые нельзя подвергать разрежению — порошки, пористые образцы, упаковка с газом внутри — проходят шлюз без риска. |
| Быстрая передача при частых операциях | Там, где в камеру грузят и выгружают постоянно, цикл откачки становится узким местом всего процесса. Продувочный шлюз пропускает больше за смену. |
| Герметичность проверяется, а не заявляется | Скорость утечки контролируется при приёмке по нормативу менее 0,001 об.%/ч и попадает в протокол. Это ключевой параметр бокса: негерметичная камера не удержит среду независимо от того, какая в ней стоит система очистки и какие анализаторы показывают на дисплее. |
| Оператор работает внутри среды | Отличие от шкафа принципиальное: в шкафу изделие лежит, в боксе с ним работают руками через перчатки, не разрывая среду. Операция, которая в обычном помещении испортила бы материал, выполняется целиком в контролируемой атмосфере. |
| Состав среды виден непрерывно | Анализаторы влаги и кислорода показывают текущий уровень в камере в реальном времени, а не подтверждают его разово при вводе в эксплуатацию. Отклонение видно сразу, а не по испорченной партии через неделю. |
| Конфигурация собирается под процесс | Типоразмер камеры, число перчаточных портов, состав анализаторов, система очистки, шлюз и дополнительное оборудование выбираются под конкретную операцию. Готовой полки с боксами не бывает: каждый собирается под задачу. |
Как выбрать бокс под задачу
Боксы различаются не «качеством», а тем, какую задачу они решают. Порядок вопросов, по которым подбирается конфигурация:
| Что именно защищаем | Если материал портит влага — хватит сухого хранения и работать внутри не нужно, смотрите шкафы серии ШСХ: они дешевле и проще в эксплуатации. Бокс нужен тогда, когда с материалом работают руками, не выпуская его из контролируемой среды. |
| Влага или кислород | Влага снимается и сухим хранением, и продувкой. Кислород — только вытеснением инертным газом с контролем по анализатору. Если в процессе критично окисление, это определяет всю конфигурацию. |
| Нужен ли вакуум | Разрежение убирает адсорбированную влагу и растворённые газы, до которых продувка не достаёт, и ускоряет вытеснение воздуха циклами откачка–заполнение. Но не всякий материал можно откачивать: порошки, пористые образцы и упаковку с газом внутри — нельзя. |
| Как часто передаётся материал | При редких передачах подходит вакуумный шлюз. При десятках передач за смену цикл откачки становится узким местом процесса, и берут атмосферный продувочный шлюз. |
| Сколько операторов работает одновременно | Число перчаточных портов задаётся не размером камеры, а тем, сколько рук должно быть внутри. Двум операторам на двухпортовой камере работать нельзя. |
| Нужна ли повторяемость цикла | Если режим должен быть одинаковым от партии к партии и предъявляться при аудите, берут исполнение с автоматикой: ручной цикл зависит от того, кто стоит у клапана. |
Пришлите описание процесса — что за материал, какие операции внутри, какой уровень по влаге и кислороду нужен. Подберём конфигурацию и посчитаем срок.
Кому подходит
Бокс берут, когда обычного сухого хранения недостаточно: нужна не низкая влажность, а среда с заданным составом газа или разрежением.
- Учебные и исследовательские лаборатории. Работа в контролируемой атмосфере без затрат на нержавеющий бокс.
- Сборка мелких узлов. Полная прозрачность камеры упрощает точные операции.
- Хранение и работа с гигроскопичными материалами. Исполнение Н с осушающим модулем.
- Демонстрация и обучение. Процесс виден со всех сторон.
Если задача — только защитить от влаги, смотрите шкафы сухого хранения серии ШСХ: они проще в эксплуатации.
Конструктивные особенности
Информация для заказа
| Типоразмер камеры | А · без шлюза | Б · со шлюзом | Н · со шлюзом и осушением |
|---|---|---|---|
| Типоразмер 1 · 300×400×500 мм | KADAMM ПБА-1А | — | — |
| Типоразмер 2 · 700×450×550 мм | KADAMM ПБА-2А | KADAMM ПБА-2Б | KADAMM ПБА-2Н |
| Типоразмер 3 · 800×550×600 мм | KADAMM ПБА-3А | KADAMM ПБА-3Б | KADAMM ПБА-3Н |
| Типоразмер 4 · 900×500×500 мм | KADAMM ПБА-4А | KADAMM ПБА-4Б | KADAMM ПБА-4Н |
| Типоразмер 5 · 900×600×700 мм | KADAMM ПБА-5А | KADAMM ПБА-5Б | KADAMM ПБА-5Н |
| Типоразмер 6 · 1000×750×700 мм | KADAMM ПБА-6А | KADAMM ПБА-6Б | KADAMM ПБА-6Н |
| Типоразмер 8 · 1200×800×700 мм | KADAMM ПБА-8А | KADAMM ПБА-8Б | KADAMM ПБА-8Н |
А — загрузка через боковую дверь · Б — вакуумный шлюз −0,1 МПа · Н — шлюз и осушение 1–10% или 10–40% RH
Типоразмеры 2–4 выполнены из акрила 6 мм, 5–8 — из акрила 10 мм. Исполнения «Б» и «Н» в минимальном типоразмере 1 не выпускаются.
Пример заказа: KADAMM ПБА-1А — акриловый перчаточный бокс, камера 300×400×500 мм, акрил 6 мм, без шлюза — загрузка через боковую дверь
ПБА — серия · 1 — типоразмер камеры 300×400×500 мм · А — камера, боковая дверь, два порта, ввод и вывод газа
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал камеры | Акрил, толщина 6 мм для малых типоразмеров и 10 мм для крупных |
| Обзор | Камера прозрачна полностью, смотровое окно не требуется |
| Давление в камере | ±1000 Па |
| Шлюз (исполнение Б и Н) | 240×240×240 мм, разрежение до −0,1 МПа |
| Осушение (исполнение Н) | Модуль поддержания 1–10% RH или 10–40% RH |
| Боковая дверь | 300×300 мм для малых, 400×400 мм для крупных типоразмеров |
| Краны | Вход и выход газа |
| Питание в камере | Розетка для приборов внутри |
| Масса и мощность | Уточняются при согласовании конфигурации |
Габариты и параметры камеры приведены для стандартных типоразмеров. Масса, потребляемая мощность и срок изготовления уточняются при согласовании конфигурации.
Линейки боксов и шкафов сухого хранения KADAMM
| Параметр | KADAMM ШСХ | KADAMM ПБА |
|---|---|---|
| Формат | Шкафы сухого хранения | Перчаточные боксы акриловые |
| Объём | 115–1428 л | под заказ |
| Исполнения по влажности | А / Б / В / Н | см. матрицу |
| Габариты В×Ш×Г | 9 типоразмеров | см. таблицу |
| Карточка серии | Открыть | ← Вы здесь |
Вся линейка — девять типоразмеров
H₂O и O₂ менее 0,1 ppmKADAMM ПБВ · вакуумный
нержавеющая сталь, −0,1 МПаKADAMM ПБА · акриловый
вы здесь
Где применяется
Типовые сценарии использования
Бокс покупают не «для чистоты вообще», а под операцию, которую иначе выполнить нельзя. Самые частые:
- Фасовка и навеска порошков. Материал, который нельзя откачивать, попадает в камеру без вакуумного цикла.
- Многократные передачи за смену. Производственная операция, где материал идёт в камеру и обратно десятки раз.
- Работа с упакованным материалом. Пакеты и ёмкости с газом внутри проходят шлюз, не раздуваясь и не рвясь.
- Приёмка и ввод в эксплуатацию. Проверка скорости утечки и выхода на режим по анализаторам — до того, как внутрь попал первый образец. Протокол приёмочных испытаний остаётся у заказчика.
Монтаж и ввод в эксплуатацию
- Место установки. Ровная устойчивая поверхность, свободный доступ к задней стенке для подключения газа и вакуума.
- Питание. Розетка с заземляющим контактом; параметры сети сверьте с паспортом изделия.
- Газовая линия. Подводится подготовленным персоналом. Чистота газа напрямую ограничивает достижимый уровень в камере.
- Вакуумный насос. Устанавливается рядом, подключается через фильтр масляного тумана.
- Приёмка. Проверка скорости утечки и выхода на режим по анализаторам, сверка комплектности по паспорту.
Что подтверждается при приёмке
| Скорость утечки | Проверяется по нормативу менее 0,001 об.%/ч. Это ключевой параметр: негерметичный бокс не удержит инертную среду независимо от системы очистки. |
| Состав среды | Показания анализаторов влаги и кислорода при выходе на режим. |
| Вакуум | Достижение заявленного разрежения и удержание его без подкачки. |
| Документы | Паспорт изделия, руководство по эксплуатации, протокол приёмочных испытаний. Для тендерных процедур предоставляются по запросу. |
Ввод в режим и работа оператора
- Шаг 1. Продувка камеры. Воздух вытесняется рабочим газом до выхода анализаторов на заданный уровень. Время зависит от объёма камеры и чистоты подаваемого газа: грязный газ не даст выйти на режим вообще.
- Шаг 2. Контроль герметичности. Перед работой проверяют, держит ли камера уровень без подкачки. Рост показаний при закрытом боксе означает утечку, и её ищут до загрузки, а не после.
- Шаг 3. Загрузка через шлюз. Материал помещают в шлюз, шлюз откачивают и продувают, и только потом открывают во внутреннюю камеру. Пропущенный цикл шлюза сбрасывает среду в основном объёме.
- Шаг 4. Работа через перчатки. Перчатки надевают без спешки и проверяют на целость перед каждой сменой: прокол сводит на нет работу всей системы очистки, а обнаруживается он по росту показаний анализатора.
- Шаг 5. Выгрузка. Готовый материал выводят тем же шлюзом. Если изделие должно остаться в инертной среде, его упаковывают ещё внутри камеры.
- Шаг 6. Между сменами. Камеру оставляют закрытой под рабочим газом: повторный выход на режим с нуля занимает больше времени и расходует больше газа, чем поддержание.
Время выхода на режим и расход газа зависят от объёма камеры, чистоты линии и режима работы. Ориентир под ваш процесс уточняйте при подборе конфигурации.
Эксплуатация и меры предосторожности
- Рабочие газы подаются от подготовленной линии; чистота газа влияет на достижимый уровень влаги и кислорода напрямую.
- Перчатки — расходный элемент: их состояние проверяют регулярно, прокол перчатки сводит на нет всю работу системы очистки.
- Шлюз откачивают и продувают перед каждой передачей, иначе воздух попадает в основную камеру.
- Помещение с боксом, работающим на инертном газе, должно проветриваться.
- Вакуумный насос требует контроля уровня масла и замены фильтра по регламенту производителя насоса.
Заводские опции
Устанавливаются на производстве при заказе. Указывайте опции при оформлении заявки — в конфигураторе или в письме менеджеру.
| Опция | Что даёт |
|---|---|
| Вакуумный насос 2 или 4 л | Подбирается под объём камеры и требуемое время откачки. |
| Подкатная стойка | Для лабораторий, где нет свободной столешницы. |
| Автоматический регулятор давления | Поддержание заданного разрежения без оператора. |
| Датчики влаги и кислорода | Отечественные или импортные — по выбору. |
| Ножной регулятор давления | Управление без участия рук оператора. |
| УФ-лампа обеззараживания | Для задач, где нужна санитарная обработка камеры. |
| Система удаления пыли | Очистка камеры от порошковых загрязнений. |
| Система очистки H₂O и O₂ менее 0,1 ppm | Дооснащение вакуумного бокса до уровня бокса с очисткой газа. |
Конфигуратор заказа
Выберите модели и количество — получите готовую спецификацию для заявки.
Комплект поставки и гарантия
- ✓ Бокс KADAMM ПБА в согласованной конфигурации — 1 шт.
- ✓ Перчатки и манжеты — по спецификации заказа
- ✓ Комплект подключения газа и вакуума — по спецификации
- ✓ Кабель питания с заземляющим контактом
- ✓ Руководство по эксплуатации и документы для приёмки
- ✓ Протокол проверки скорости утечки при приёмке
- ✓ Гарантийное и постгарантийное обслуживание
- ✓ Условия и сроки гарантии уточняйте у менеджера
Часто задаваемые вопросы
Что нужно к боксу помимо самого изделия
Шкаф сухого хранения работает в связке с остальным оснащением участка: без заземления и антистатики на рабочем месте защита разрывается там, где компонент достают из шкафа.
