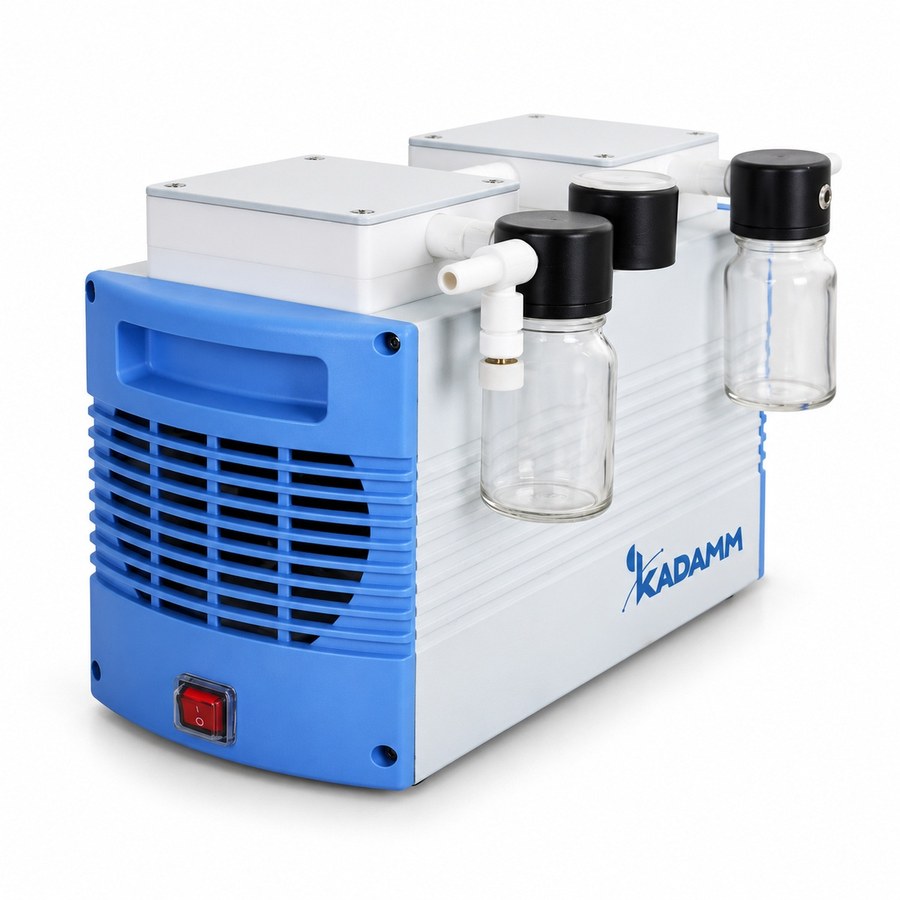

Как выбрать вакуумный насос для лаборатории

Шаг 1. Какая среда идёт через насос

Ни один другой параметр не влияет на выбор так сильно. Если в масло попадают пары растворителей, они в нём конденсируются, и масляный насос теряет режим. Капельный унос из конденсатора не страшен водокольцевому насосу, но портит мембранный. Для кислых газов нужен тракт из коррозионностойких материалов. Сухой и чистый газ подходит любому типу.

Шаг 2. Предельный вакуум: докуда

Под предельным вакуумом понимают наименьшее давление, которое насос может создать в закрытом герметичном объёме. От него зависит круг задач, доступных прибору, однако гнаться за большим запасом нет смысла, а порой это и вредит: при отгонке чрезмерно глубокий вакуум вызывает бурное кипение и выброс продукта.

Шаг 3. Производительность: как быстро

Под производительностью понимают скорость, с которой насос откачивает газ, и от неё зависит, как долго система выходит на режим. Даже с отличным предельным вакуумом насос с малым расходом будет часами откачивать большой объём. Есть и второй фактор — натекание: в реальную систему всегда подсасывается воздух, и насосу приходится постоянно его удалять.

На практике так: чем больше объём системы и число соединений, тем весомее производительность. Настольному испарителю с короткой линией хватает 18–60 л/мин, а для реактора на 100 литров с длинной трассой счёт идёт уже в м³/ч.

Шаг 4. Обвязка

1. Охлаждаемая ловушка ставится до насоса: она вымораживает пары, бережёт ресурс и позволяет вернуть растворитель. Охлаждение обеспечивает криостат.
2. Контроллер вакуума — KADAMM ВА-К либо ВА-К1: насос держит заданное давление, а не работает всё время на пределе.
3. Линия — короткая и герметичная. Любое соединение может давать натекание; материал трубки должен выдерживать ваши пары.
4. Выхлоп выводят в вытяжку, а если пары кислые — на газоочистку.

Типовые связки

Пять ошибок при подборе

• Ориентироваться лишь на предельный вакуум. Эта цифра отвечает на вопрос «до какого давления», но ничего не говорит о скорости и о том, переживёт ли насос эту среду.
• Подключать масляный насос к испарителю, не поставив ловушку. Вода попадает в масло за считаные циклы.
• Закладывать для отгонки вакуум с большим запасом. При чрезмерно низком давлении растворитель бурно вскипает и выбрасывается в конденсатор.
• Обходиться без контроллера, чтобы сэкономить. Тогда режим не воспроизвести, а насос всё время работает на пределе.
• Забывать про натекание. Десяток соединений на длинной линии отнимает производительность сильнее, чем любой просчёт при выборе насоса.
