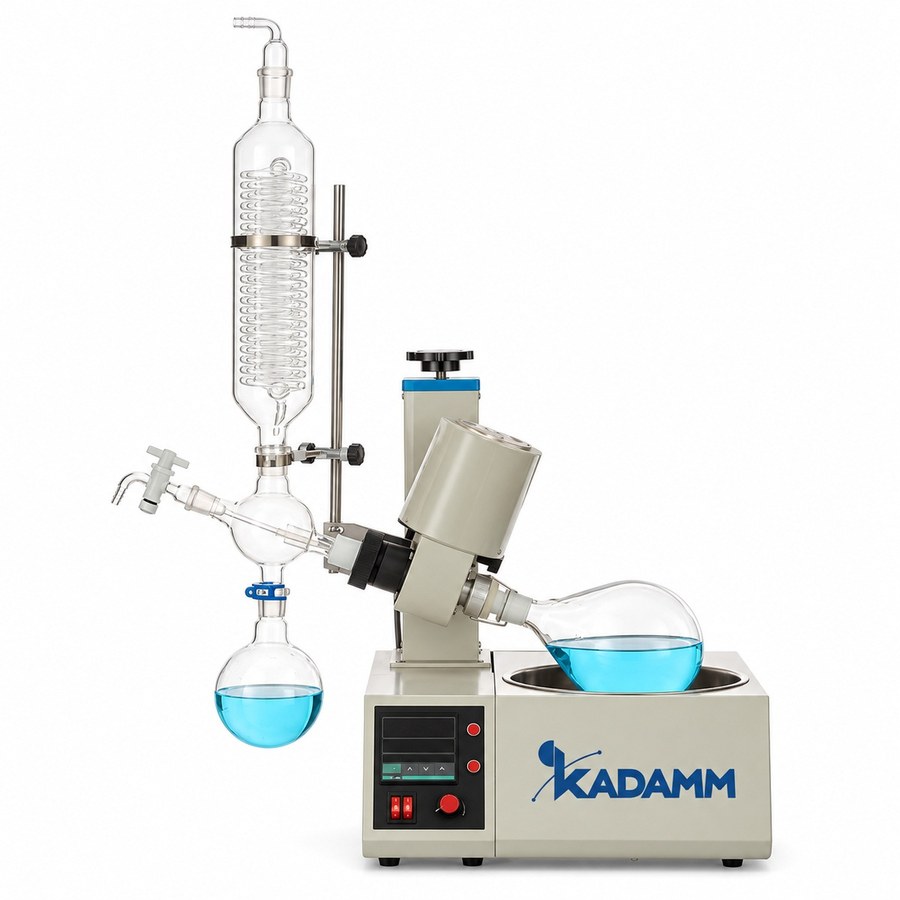

Роторный испаритель: принцип работы и выбор

Зачем вакуум, если можно греть

Кипение начинается, когда давление насыщенного пара жидкости достигает внешнего. Понизив внешнее давление, понижаем и точку кипения: в открытой колбе этанол кипит при +78 °C, а при 100 мбар — уже примерно при +30 °C. На практике отсюда вытекают три следствия.

• Вещество сохраняется. Термолабильные соединения выдерживают отгонку, потому что бане достаточно +40…+60 °C, а не точки кипения растворителя.
• Отгонка ускоряется. Поток тепла в жидкость задаёт перепад между баней и точкой кипения, а он сохраняется значительным.
• Растворитель можно использовать снова. Он конденсируется в приёмную колбу чистым и не уходит в отходы.

Зачем колбу вращают

Когда перегонная колба неподвижна, жидкость испаряется только с открытой поверхности — это несколько десятков квадратных сантиметров. Вращение растягивает её тонкой плёнкой по стенке, и при неизменном объёме площадь испарения становится больше в десятки раз. Плёнка к тому же постоянно сменяется: прогретый слой уходит вглубь, а взамен поступает холодный.

Есть и второй, не столь заметный эффект: у стенки не возникает перегрева. В неподвижной колбе слой жидкости у горячего стекла перегревается, кипит рывками и разбрызгивается. При вращении содержимое постоянно перемешивается, кипение идёт спокойно. Поэтому на роторном испарителе отгоняют без кипелок, не опасаясь, что вся масса вскипит одновременно.

Правило 20 градусов

При подборе режима удобно опираться на простое соотношение: между баней, точкой кипения растворителя при выбранном давлении и хладагентом нужен шаг около 20 °C. Если баня горячее точки кипения на двадцать градусов, тепло исправно идёт в колбу; если хладагент холоднее её на те же двадцать градусов, пар надёжно конденсируется.

Как выбрать объём

Больше половины объёма в колбу не наливают, а для пенящихся растворов предел — треть. Поэтому номинал выбирают с двукратным запасом к одной загрузке: 2 литра требуют колбы 5 л, 10 литров — колбы 20 л.

Нередко решающим оказывается другой показатель. Когда нужно не упарить одну колбу, а за смену регенерировать растворитель из маточных растворов, скорость задают уже не литры колбы, а мощность бани и площадь конденсатора. Баланс тепла тут строгий: сколько ватт уходит от бани в колбу, ровно столько конденсатору приходится снимать с пара. На каждый киловатт, переданный кипящей воде, испаряется в час максимум около 1.6 кг.

Поднимается баня или поднимается колба

Эту разницу оператор ощущает ежедневно. В исполнениях со штурвалом двигается сама баня: чтобы достать колбу из горячего масла, приходится вращением штурвала поднимать 20–40 литров теплоносителя. В серии А с электроподъёмом баня остаётся на месте, а из неё привод поднимает колбу — для этого достаточно нажать кнопку.

Когда раствор вспенивается, это критично: до паропровода пена добирается за секунды, а провернуть штурвал несколько раз так быстро не успеть. Кроме того, колбу меняют на удобной высоте, и теплоноситель не выплёскивается. Если отгоняют изредка, разницы почти не заметно; при работе каждый день она видна с первых циклов.

Что нужно к испарителю

Испаритель лишь нагревает баню и вращает колбу. Вакуум и охлаждение подаются от внешних устройств — без них работать он не сможет.

1. Вакуумный насос. Химстойкий мембранный — для агрессивных паров и работы без воды, либо водокольцевой, которому не страшны капли уноса. От масляного лучше отказаться — почему, объясняет статья «Безмасляный или масляный».
2. Контроллер вакуума. KADAMM ВА-К с пошаговыми программами либо ВА-К1 , держащий ±1 мбар; без контроллера режим подбирают краном вручную.
3. Холод для конденсатора. Криостат выбирают под растворитель: спирты и ацетон требуют −20 °C, эфир и дихлорметан — −40 °C. Если отгоняют воду и спирты с баней не горячее +60 °C, достаточно водопроводной воды.
4. Колбы и стекло. Приёмная и испарительная колбы нужного объёма, запас уплотнений вала — подробности в статье «Колбы для роторного испарителя».

Типичные ошибки

• Колба налита выше половины. При первом же вскипании жидкость перебрасывает в конденсатор.
• Хладагент недостаточно холодный. Пар минует конденсатор — страдает насос, пропадает продукт.
• Слишком быстрое снижение давления. Кипение становится бурным; разрежение углубляют плавно, лучше всего программой контроллера.
• Работа без контроллера. Повторить режим нельзя, и от раза к разу отгонка проходит иначе.
• Нет ловушки перед масляным насосом. Через считаные циклы в масле оказывается вода, и предельное разрежение ухудшается на порядок.
