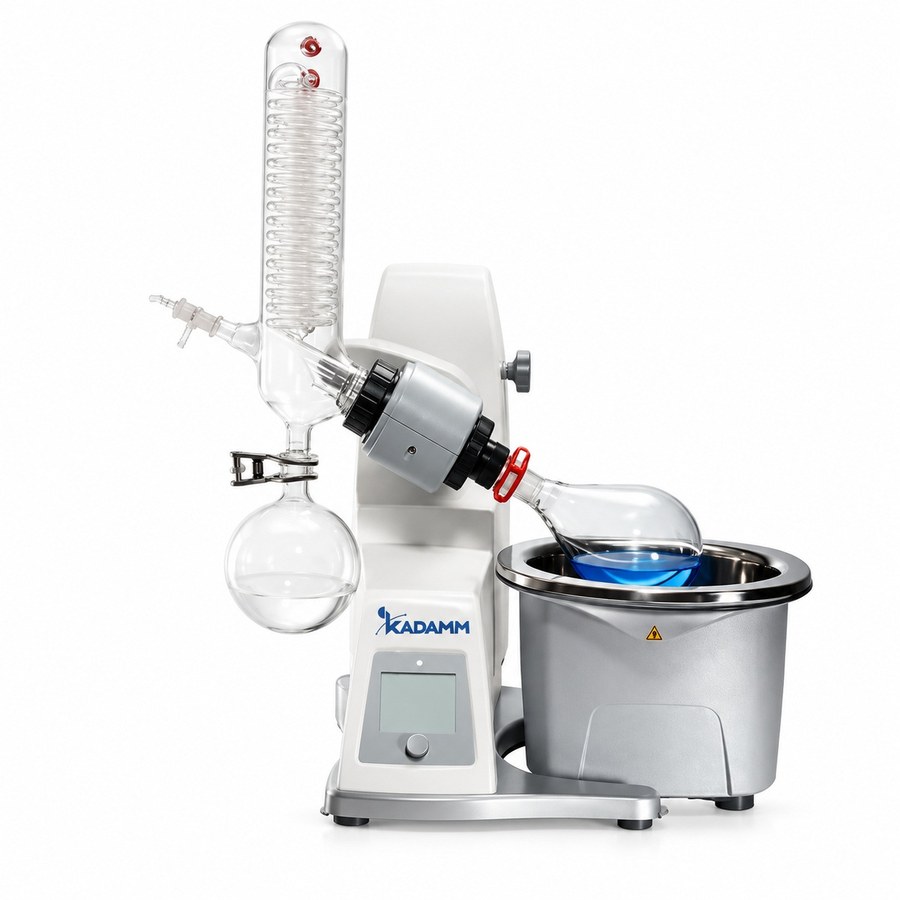

KADAMM РИ-1П — Роторный испаритель герметичный с автоподъёмом, 0.05–2 л

Настольный роторный испаритель KADAMM РИ-1П с бесщёточным приводом и герметичной вакуумной системой работает с колбами от 50 мл до 2 л; в поставку входит колба 1 л. Главное, ради чего он сконструирован, — часами удерживать заданное разрежение, не требуя ни подтяжки уплотнений, ни вмешательства оператора. Отсюда герметичный узел вращения, бесщёточный двигатель постоянного тока с реверсом и диапазоном 20–280 об/мин, автоматический подъём колбы на 150 мм, а также запись режима на USB с отработкой по таймеру 1–999 мин. Прибор весит 15 кг, высота 583 мм, площадь на столе 465×457 мм, степень защиты корпуса IP20.

Разрежение без дрейфа благодаря герметичному узлу вращения

Предел вакуума обычного испарителя задаёт не насос: воздух подсасывается через вращающееся уплотнение паропровода. По мере износа уплотнения давление ползёт вверх, и его приходится подтягивать или менять. У РИ-1П вращающийся узел герметичен, так что разрежение до −0.098 МПа остаётся стабильным с начала и до завершения процесса. На практике это означает повторяемость: раз температура кипения зависит от давления, а давление постоянно, отгонка идёт с неизменной скоростью при той же температуре бани. Мембранный насос заодно разгружается — непрерывно откачивать натекающий воздух ему уже не нужно.

Привод без щёток на 20–280 об/мин, обратное вращение и подъём колбы на 150 мм

Без щёток у двигателя постоянного тока нет ни искрения, ни изнашиваемого коллектора; срок службы задают только подшипники, и регламентного обслуживания привод не требует. В пределах 20–280 об/мин помещаются оба крайних режима: медленное вращение для аккуратной отгонки вязких концентратов и быстрое — для интенсивного испарения из тонкой плёнки. Реверсом, то есть сменой направления вращения, при досушивании сбивают со стенок колбы плёнку и подсохшую корку: финальная стадия короче, выгружать проще. Колбу из бани поднимает кнопка автоподъёма на 150 мм — на вспенивание можно отреагировать за секунду, а при смене колбы не нужно ни прикладывать силу, ни вручную выставлять высоту.

Любая колба в пределах 50 мл — 2 л, привод общий

Объём испарительной колбы выбирается в пределах 0.05–2 л, т. е. разница в сорок раз на одном и том же приборе. Аналитической лаборатории не нужен второй испаритель: и микропроба в колбе 50–100 мл, и препаративная партия в колбе 2 л упариваются на одном месте. В баню 5 л с нагревателем 1300 Вт колба 2 л входит, оставляя запас по уровню теплоносителя. С водой точность составляет ±1 °C, с термомаслом нагрев идёт до +180 °C при точности ±3 °C — этого хватает и для высококипящих растворителей. Площадь конденсатора 1700 см² (0.17 м²) подобрана под скорость испарения из колбы 1–2 л; охлаждать его можно проточной водой или внешним криостатом, подключаемыми к штуцерам.

LCD, таймер и USB: режим хранится в приборе, а не в голове оператора

На LCD видны время, температура бани и скорость вращения, а через USB эти параметры сохраняются. По окончании заданного времени таймер 1–999 мин сам останавливает процесс: продукт не перегреется, если оператор отвлёкся, а методика получает формальный вид — например, «60 об/мин, +45 °C, 40 мин» задаётся однажды и повторяется для каждой пробы. Лабораториям, где действуют GLP или система менеджмента качества, сохранённый по USB протокол режима облегчает ведение записей и передачу методики от смены к смене.

Что нужно подключить

Здесь описан единственный артикул — KADAMM РИ-1П. Своего контроллера вакуума в нём нет, поэтому снаружи подключают три узла: насос (химстойкий мембранный KADAMM НС-МХ25 либо водокольцевой KADAMM НС-В15), контроллер вакуума KADAMM ВА-К или ВА-К1 и охлаждение конденсатора — проточную воду или криостат KADAMM ЦТ-О5. Подобранные комплекты приведены в блоке «Что докупить к испарителю». Когда внешней обвязки хочется избежать, обратите внимание на KADAMM РИ-1К — у него холод и вакуум-контроллер встроены; сенсорная автоматика, встроенный вакуум-контроль и масляная баня до +210 °C есть у KADAMM РИ-Т; для работы во взрывоопасных зонах служит KADAMM РИ-1Ex.

Как лабораторное электрооборудование KADAMM РИ-1П проходит подтверждение соответствия двум регламентам ЕАЭС: ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Маркировка CE наносится на прибор, а выпуск идёт в рамках системы менеджмента качества ISO 9001. Корпус имеет степень защиты IP20, поэтому место установки — сухое помещение, где на прибор не может попасть вода. С испарителем передаются декларация соответствия, паспорт и руководство по эксплуатации на русском языке.

Колбы и конденсатор изготовлены из боросиликатного стекла 3.3 (GG-17), уплотнения — из PTFE; такой тракт выдерживает разрежение до −0.098 МПа и не боится большинства органических растворителей, кислот и солевых растворов. Искр у бесщёточного привода нет, однако взрывозащиты прибор не имеет, и во взрывоопасные зоны его ставить нельзя — там применяют KADAMM РИ-1Ex. Для РИ-1П достаточно обычной лаборатории: прибор размещают под вытяжным зонтом или внутри вытяжного шкафа.

• Электробезопасность — сеть 220 В, 50 Гц; поскольку баня греет на 1300 Вт, нужна заземлённая розетка, линия которой защищена автоматом 16 А.
• Термическая защита — нагрев бани контролируется и ограничен по температуре; если баню заправляют термомаслом до +180 °C, ставят крышку и защиту от разбрызгивания.
• Вакуумная безопасность — на работу при полном вакууме рассчитаны стекло 3.3, уплотнения PTFE и герметичный вращающийся узел; атмосферу впускают через штатный кран.
• Стойкость к химии — среда соприкасается только с PTFE и стеклом; не выдерживают они лишь плавиковую кислоту и концентрированные щёлочи в горячем виде.
• Комплект документов — к бане прилагаются декларация соответствия ТР ТС, паспорт и руководство по эксплуатации; протоколы и сертификаты высылаем по запросу.

Класс электробезопасности, полный состав маркировки и разрешённые режимы при колбе 2 л указываются в паспорте каждой поставки — за подробностями обращайтесь к менеджеру.

Запустить РИ-1П лаборатория может сама, на это уходит несколько часов. Испаритель приходит собранным; остаётся подключить внешнюю обвязку — охлаждение конденсатора, контроллер вакуума и насос. Порядок первого пуска, который мы рекомендуем, приведён ниже.

Обслуживание в процессе эксплуатации

• Узел вращения — подтягивать герметичный узел не нужно; если давление начало дрейфовать, осматривают шлифы и уплотнения PTFE и меняют их, как описано в руководстве.
• Привод — у бесщёточного двигателя нет регламентных работ; достаточно держать чистыми вентиляционные отверстия корпуса IP20.
• Баня — воду меняют, когда появляется налёт, масло доливают и заменяют по регламенту; мыть без абразива, хранить под крышкой.
• Стекло — конденсатор и колбы моют стандартными лабораторными моющими средствами; если на шлифе появился скол, колбу меняют.
• Насос и контроллер — клапаны и мембрану насоса проверяют согласно его руководству, после кислых паров насос продувают воздухом; датчик контроллера калибруют по инструкции к контроллеру.
