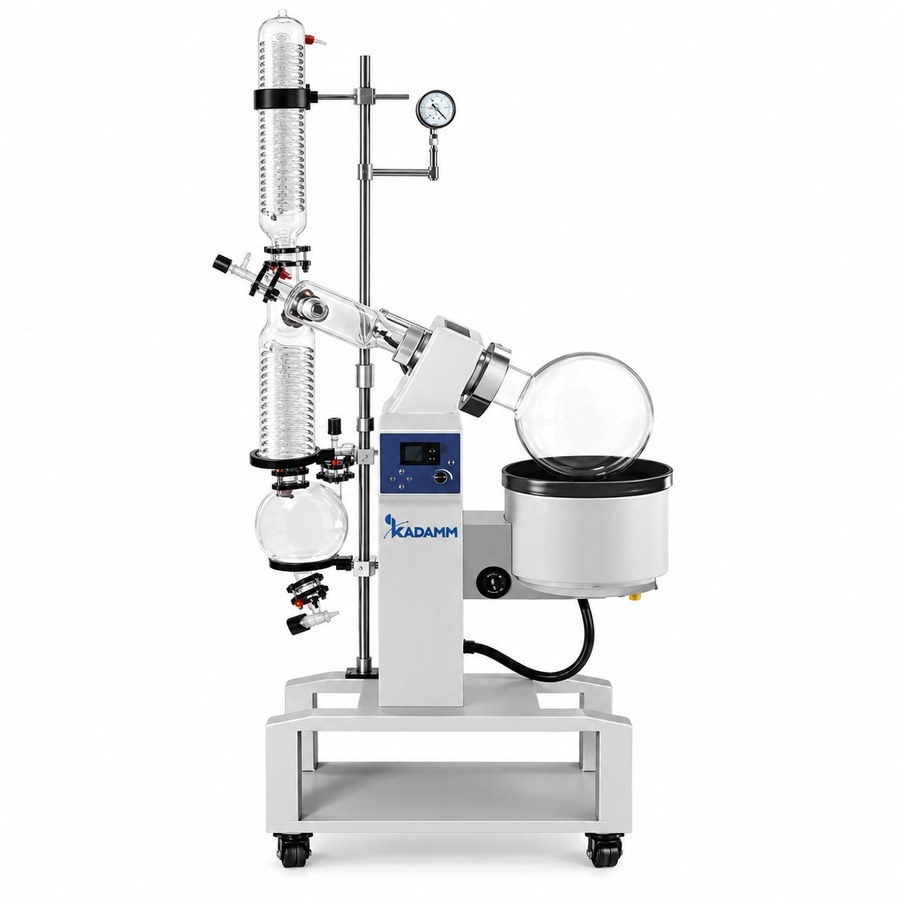

KADAMM РИ-А — Роторные испарители 50–100 л с автоподъёмом

Для партий 20–50 л предназначены пилотные роторные испарители KADAMM РИ-А 50–100 л. Колба 50 л ставится на фланец Ø125, колба 100 л — на фланец Ø180; приёмники рассчитаны на 20 и 50 л, площадь тройных конденсаторов 1.44 и 2.3 м², бани мощностью 6.5–15 кВт работают с водой или с маслом до +180 °C. Ход электроподъёма 215 мм, скорость вращения 0–120 об/мин, клапаны фланцевые из стекла и PTFE, достижимое остаточное давление до −0.098 МПа. Исполнений четыре: обычные на 50 и 100 л, взрывозащищённое на 50 л и KADAMM РИ-А50С, где есть сенсорная панель 7 дюймов, вакуум-контроллер внутри прибора и баня SUS304 с автоматическими наливом и сливом. Пятым идёт KADAMM РИ-А50.2 — вариант ряда 2 с той же колбой 50 л. По сути это уже оборудование пилотного производства, а не лабораторное: с ростом объёма появляются требования к такелажу, помещению и сети 380 В — о них ниже.

Чем отличаются пять исполнений, помимо объёма колбы

У KADAMM РИ-А50 колба 50 л (Ø125) и приёмник 20 л, конденсатор собран из секций Ø160×835 и Ø160×530 мм общей площадью 1.44 м²; баня объёмом 76 л греется ТЭНом 6.5 кВт, колбу поднимает электропривод на 215 мм, мотор вращения 100 Вт; размеры 1390×700×2300 мм, вес 97 кг. KADAMM РИ-А100 несёт колбу 100 л (Ø180) и приёмник 50 л, конденсатор из секций Ø230×950 и Ø230×530 мм площадью 2.3 м², баню 153 л с ТЭНом 15 кВт, питаемым от 380 В, и двигатель 120 Вт; размеры 1700×850×2600 мм, вес 270 кг. В KADAMM РИ-А50Ex стекло, конденсатор и баня такие же, как у РИ-А50, а двигатель 180 Вт и частотный преобразователь выполнены во взрывозащищённом варианте; массу смотрите в паспорте. KADAMM РИ-А50С — автоматизированная версия: колба 50 л (Ø125), приёмник 20 л, один вертикальный конденсатор Ø165×950 мм на 1.2 м², баня 76 л из SUS304 с ТЭНом 8 кВт (380 В), датчиком уровня, автоматическими наливом и сливом. Электропривод 215 мм в ней двигает не колбу, а баню; управляют прибором с сенсорной панели 7 дюймов, в которую встроены вакуум-контроллер, датчик температуры пара, таймер и программы; 1270×700×2050 мм, 200 кг. KADAMM РИ-А50.2 относится к ряду 2: колба тоже 50 л, но конструкция иная. Скорость 20–130 об/мин с реверсом, автоподъём на 253 мм, баня 60 л в покрытии PTFE с ТЭНом 5 кВт — с водой до +99 °C, с маслом по заказу до +180 °C, уставка держится с точностью ±1 °C; привод бесщёточный, таймер 0–999 мин, дисплей LCD, класс IP20, четыре защиты — от перегрева, сухого хода, утечки на землю и перегрузки двигателя. По паспорту прибор отгоняет до 11 л/ч 75-процентного спирта, предельный вакуум системы 9 гПа; размеры 1030×510×1370 мм, нетто 263 кг. Объём приёмника и площадь конденсатора в источнике не приведены — их уточняйте у менеджера.

Исполнение на 100 литров: баня 15 кВт и конденсатор 2.3 м²

На пилотных объёмах темп отгонки задаёт тепловой баланс: сколько ватт колба получает от бани, столько конденсатор обязан снять с пара. Один киловатт, переданный кипящей жидкости, превращает в пар не больше ≈1.6 кг воды за час (теплота парообразования 2.26 МДж/кг). Отсюда и параметры РИ-А100: ТЭН 15 кВт вместо 5–6 у приборов на 20 л и двухсекционный конденсатор Ø230 мм площадью 2.3 м² вместо 0.9 м². Колба 100 л с фланцем Ø180 и баня 153 л дают вес 270 кг и высоту 2600 мм, поэтому для такого испарителя заранее готовят помещение с запасом по высоте над конденсатором и линию 380 В. РИ-А50 выдержан в тех же соотношениях ступенью ниже: 6.5 кВт на 1.44 м², баня 76 л, 2300 мм по высоте, 97 кг. Слив приёмников на 20 и 50 л идёт через клапан из стекла и PTFE; с опцией двойного сборника одна колба опорожняется, пока заполняется другая, и отгонку останавливать не приходится.

РИ-А50С: подъём бани, вакуум-контроллер и автоналив

Загрузка 20–25 л отгоняется часами, и за это время вода из бани выкипает: уровень падает, ТЭН оголяется, теплопередача к колбе ухудшается. В KADAMM РИ-А50С это решено датчиком уровня и линией автоналива в бане из SUS304 — оператору не нужно доливать воду, а после работы баня сама сливается. Вакуум-контроллер находится внутри прибора, так что отдельный KADAMM ВА-К не требуется. По датчику температуры пара видно, какая фракция уходит в конденсатор, а таймер с программами проводит процесс по ступеням давления. Отличается и кинематика: привод на 215 мм поднимает баню, тогда как колба 50 л с продуктом, паропровод и конденсатор стоят на месте — стекло при полной загрузке нагружено меньше. Управление целиком вынесено на сенсорную панель 7 дюймов.

Какой объём брать для пилотного участка

При заполнении колбы ≤ 1/2 разовая партия составит 20–25 л для 50 л и 40–50 л для 100 л; пенящиеся продукты загружают на треть меньше. Для пятидесятилитрового объёма есть два ряда. РИ-А50 — стойка высотой 2.3 м и весом 97 кг, с тройным конденсатором 1.44 м² и открытой стеклянной схемой, которую сервисируют своими силами. РИ-А50.2 — машина пониже, 1.37 м, но тяжелее, 263 кг; у неё реверс, таймер и паспортные до 11 л/ч по спирту. Первую легче перенести и разобрать, вторую монтируют один раз ради автоматики и производительности. Когда важна не разовая загрузка, а количество литров за смену на регенерации растворителя, сопоставляйте нагрев и площадь конденсации: РИ-А100 — 15 кВт и 2.3 м², РИ-А50 — 6.5 кВт и 1.44 м²; на одном и том же растворителе 100 л работает заметно больше чем вдвое быстрее. Партиям 5–10 л хватит KADAMM РИ-А 10–20 л , где кинематика и клапаны те же; на 30 л и со штурвальным подъёмом бани смотрите основной ряд KADAMM РИ-10; до 12 л/ч на 50 л с двойной конденсацией даёт KADAMM РИ-10 ряд 2. Взрывозащищённый вариант на 100 л делается под заказ, подробности — у менеджера.

Обвязка и помещение

Для обычной отгонки подойдёт водокольцевой насос KADAMM НС-В50, для работы без воды — мембранный KADAMM НС-МХ40, а для объёмов 50–100 л и глубокого вакуума — мембранный KADAMM НС-МП4 в исполнении PTFE на 4 м³/ч. Охлаждение даёт криостат KADAMM ЦТ-О50 под колбу 50 л или ЦТ-О100 под 100 л (бак примерно равен объёму колбы, подачу смотрите в паспорте криостата); для воды и спиртов достаточно проточной воды. KADAMM ВА-К нужен для РИ-А50, РИ-А100 и РИ-А50Ex, в РИ-А50С контроллер уже встроен. К помещению требования такие: ровный пол, выдерживающий 270 кг у 100 л, высота больше 2600 мм с запасом, сеть 380 В на 15 кВт (РИ-А100) и 8 кВт (РИ-А50С), подача воды к бане РИ-А50С со сливом в канализацию и вытяжка над выходом насоса.

Как электрооборудование для пилотных и опытных производств роторные испарители KADAMM РИ-А 50–100 л поставляются с подтверждённым соответствием двум техническим регламентам ЕАЭС: ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Выпуск идёт в рамках системы менеджмента качества ISO 9001, на изделии есть маркировка CE. В комплекте с прибором покупатель получает декларацию соответствия, паспорт и руководство по эксплуатации на русском языке.

Всё стекло — испарительные колбы 50 и 100 л, приёмники, конденсаторы, паропровод — изготовлено из боросиликата 3.3 (GG-17) и выдерживает остаточное давление до −0.098 МПа; седла клапанов и уплотнения сделаны из PTFE. При объёмах 50–100 л обращение со стеклом под вакуумом требует дисциплины: атмосферу впускают лишь штатным клапаном, колбу поднимают и опускают лишь приводом, а фланцы Ø125/Ø180 осматривают до каждой загрузки. Для работы с ЛВЖ во взрывоопасных зонах предназначено исполнение KADAMM РИ-А50Ex, где двигатель 180 Вт и частотный преобразователь взрывозащищённые.

• Электрическая безопасность — нагрузка: РИ-А100 — 15 кВт и РИ-А50С — 8 кВт, обоим нужна сеть 380 В; РИ-А50 — 6.5 кВт (сеть по паспорту). Каждому прибору — своя линия с автоматом и заземлением, подключает электрик.
• Защита от перегрева — температура бани ограничена; в РИ-А50С датчик уровня не даст включить нагреватель без воды; при работе на масле до +180 °C ставят крышку бани и защиту от брызг.
• Безопасность под вакуумом — стекло 3.3 и PTFE рассчитаны на полный вакуум; на 100 л приёмник 50 л находится под разрежением, поэтому его опорожняют через клапан, оставляя колбу на приборе.
• Защита от взрыва — для РИ-А50Ex зона, маркировка и сертификаты указываются в паспорте поставки (уточняйте у менеджера); Ex-вариант на 100 л делается под заказ.
• Документы в поставке — в комплекте руководство по эксплуатации, паспорт и декларация соответствия ТР ТС; сертификаты и протоколы предоставляем по запросу.

Точную массу взрывозащищённой версии, параметры сети РИ-А50 и класс защиты корпуса указывают в паспорте на конкретную поставку — уточняйте у менеджера.

Испаритель на 50–100 л запускают как производственную единицу, а не как настольный прибор: к его приезду нужны подготовленный пол, линия 380 В, вода и слив, а масса до 270 кг означает, что без такелажа не обойтись. Порядок действий такой:

Обслуживание в процессе эксплуатации

• Уход за баней — в РИ-А50С проверяют датчик уровня и фильтр на линии налива; в других исполнениях доливают и меняют воду, масло — по регламенту; SUS304 чистят без абразива.
• Уплотнения и клапаны PTFE — при переходе на другой продукт их промывают; если натекание растёт, меняют седла и уплотнение вала, смазку не применяют.
• Стеклянная часть 50–100 л — до загрузки осматривают змеевики и фланцы Ø125/Ø180; узел со сколом или трещиной сразу меняют.
• Привод подъёма — направляющие держат чистыми, ход должен быть плавным; в РИ-А50С привод бани проверяют с полным объёмом 76 л.
• Криостат и насос — у насоса клапаны и мембраны обслуживают согласно его руководству; у криостата следят за уровнем и чистотой хладагента и за расходом через конденсатор.
