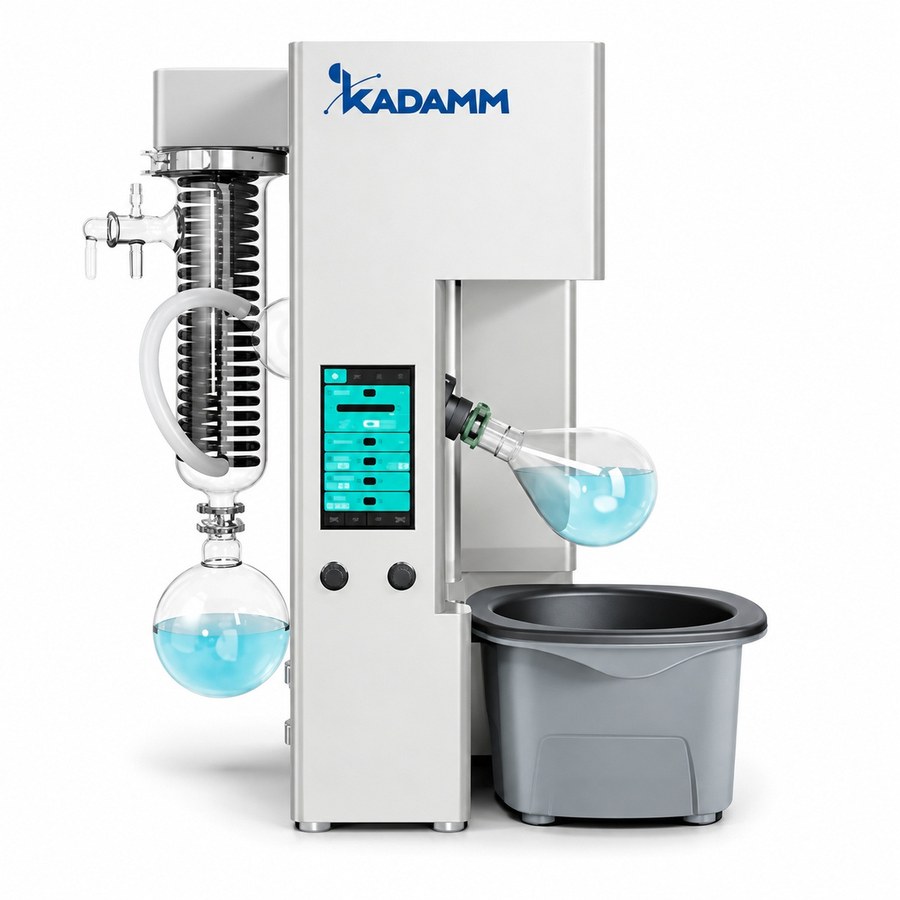

KADAMM РИ-1К — Роторный испаритель со встроенным конденсатором до −40 °C

У KADAMM РИ-1К, настольного роторного испарителя на колбу 1 л, внутри корпуса уже есть то, что к обычным испарителям докупают и подключают отдельно: холодильная машина, охлаждающая конденсатор до −40 °C, и вакуум-контроллер на 1–1000 мбар. Поэтому для отгонки растворителя на столе стоят всего два прибора — испаритель и вакуумный насос; без криостата, проточной воды и внешнего регулятора давления. Площадь под прибор 451×413 мм, высота 737 мм, вес 77 кг.

Возврат летучих растворителей: конденсатор до −40 °C встроен в прибор

Свой холодильный агрегат на 725 Вт холода охлаждает конденсатор РИ-1К от комнатной температуры вплоть до −40 °C, и от этого сильно зависит круг отгоняемых веществ. Вода при +15…+20 °C конденсирует дихлорметан (кипит при +40 °C), пентан (+36 °C), диэтиловый эфир (+35 °C) и ацетон под вакуумом лишь отчасти: ощутимая часть паров минует конденсатор, попадает в насос и далее в вытяжку. На −40 °C давление их насыщенных паров ниже на порядок и более, поэтому практически весь растворитель стекает в приёмную колбу. Лаборатория разом получает назад дорогой растворитель, насос, который не надо промывать, и воздух без паров.

Отгонка без вспенивания: программируемый вакуум-контроллер

Контроллер внутри прибора поддерживает давление от 1 до 1000 мбар и может работать по программе — их до 5, в каждой до 5 шагов со своим давлением и временем выдержки. Это снимает главную трудность при ротационной отгонке смесей: самый летучий компонент сначала уходит при мягком разрежении, потом давление снижают ступенями под следующий, и содержимое не выбрасывает в конденсатор, а оператору не нужно стоять рядом. Повтор одной программы даёт от партии к партии тот же результат — это ценят в фармацевтической разработке с её регламентами и в методиках по GLP. Обороты, температуру бани, давление и таймер выставляют на сенсорной панели и видят на общем экране.

Привод, подъём и баня

Колбу вращает бесщёточный привод, 20–280 об/мин, есть реверс: при смене направления плёнка продукта и сухой остаток сходят со стенок, досушивание идёт быстрее, а выгружать проще. Электроподъём на 150 мм выводит колбу из бани по кнопке, так что при внезапной пене хватает одного нажатия. В бане 3.5 л нагреватель 1300 Вт: вода до +99 °C, масло до +180 °C; вместе с холодильным агрегатом прибор потребляет 3000 Вт. Производительность отгонки по паспорту — до 1.56 л/ч. Обе колбы, испарительная и приёмная, — 1 л, из обычного лабораторного стекла на стандартных шлифах.

Один артикул, один насос

Речь в карточке идёт об одном артикуле, KADAMM РИ-1К. Из дополнительного понадобится лишь вакуумный насос: на спирты, воду и ацетон — мембранный химстойкий, на высококипящие растворители — мембранный с проточной частью из PTFE (как выбрать — см. блок «Что докупить к испарителю»). Когда в лаборатории уже стоит криостат и встроенное охлаждение лишнее, обратите внимание на герметичный РИ-1П либо автоматические РИ-Т; во взрывоопасной зоне работает РИ-1Ex.

KADAMM РИ-1К относится к лабораторному электрооборудованию и подтверждён на соответствие регламентам ЕАЭС: ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Выпуск ведётся по системе менеджмента качества ISO 9001, на приборе есть маркировка CE. В комплекте поставки — декларация соответствия, паспорт и руководство по эксплуатации на русском языке.

Все детали, которых касается среда, сделаны из PTFE и боросиликатного стекла 3.3 (GG-17), которые выдерживают солевые растворы, кислоты и большинство органических растворителей; конструкция работает при вакууме до −0.098 МПа. Взрывозащиты у прибора нет — легковоспламеняющиеся растворители во взрывоопасной зоне отгоняют на KADAMM РИ-1Ex, а место РИ-1К — обычная лаборатория, под вытяжным зонтом или в вытяжном шкафу.

• Электробезопасность — прибор потребляет 3000 Вт от сети 220 В, 50 Гц, поэтому нужна выделенная линия с заземлением и автоматом на 16 А.
• Защита от перегрева — нагрев бани контролируется и ограничен по температуре; если баня заполнена маслом до +180 °C, ставятся крышка и защита от разбрызгивания.
• Работа под вакуумом — уплотнения PTFE и стекло 3.3 выдерживают полный вакуум; давление до атмосферного поднимают штатным краном напуска.
• Стойкость к химии — среда соприкасается только с PTFE и стеклом; не выдерживают они лишь плавиковую кислоту и концентрированные щёлочи в горячем виде.
• Документы в поставке — в комплекте руководство по эксплуатации, паспорт и декларация соответствия ТР ТС; сертификаты и протоколы предоставляем по запросу.

Данные по холодильному агрегату (хладагент и его заправка), класс защиты корпуса и маркировка целиком приводятся в паспорте на конкретную поставку — подробности у менеджера.

Чтобы запустить РИ-1К, лаборатории хватает одного рабочего дня и своих сотрудников: прибор приходит собранным, а снаружи к нему подключают лишь вакуумный насос. Мы советуем при первом пуске действовать в порядке, описанном ниже.

Обслуживание в процессе эксплуатации

• Конденсатор — водные растворы оставляют на конденсаторе иней; после работы холод выключают, ждут оттаивания и сливают конденсат в приёмную колбу.
• Уплотнения PTFE — осматривать при каждой смене колбы и менять, если давление начинает дрейфовать; смазку не наносить.
• Баня — воду меняют, как только появился налёт; у масла следят за уровнем и меняют его в сроки из руководства; баню чистят без абразивных средств.
• Стекло — конденсатор и колбы моют стандартными лабораторными моющими средствами; если на шлифе появился скол, колбу меняют.
• Насос — клапаны и мембрану осматривают так, как указано в руководстве к насосу; после отгонки кислых паров его продувают воздухом.
