Испарительная колба роторного испарителя — больше чем ёмкость. Её объём задаёт темп отгонки, способ присоединения отвечает за герметичность всей системы, а целостность стекла — за безопасность под вакуумом. Ниже: в чём разница между испарительной и приёмной колбой, как выбрать объём, что называют шлифом и фланцем и зачем крупные приборы переводят со шлифовых соединений на клапаны.

Если коротко

Объём испарительной колбы — двойная разовая загрузка : наливают максимум до половины, а при склонности раствора к пене — до трети.

Весь растворитель, который предстоит отогнать, должен поместиться в приёмную колбу— иначе посреди цикла придётся прерываться на слив.

Фланцу с клапаном смазка не нужна, шлифу — нужна. Для крупных приборов разница решающая: смазка уходит в продукт, а после кристаллизующихся растворов из-за неё клинит краны.

У каждой из двух колб своя задача

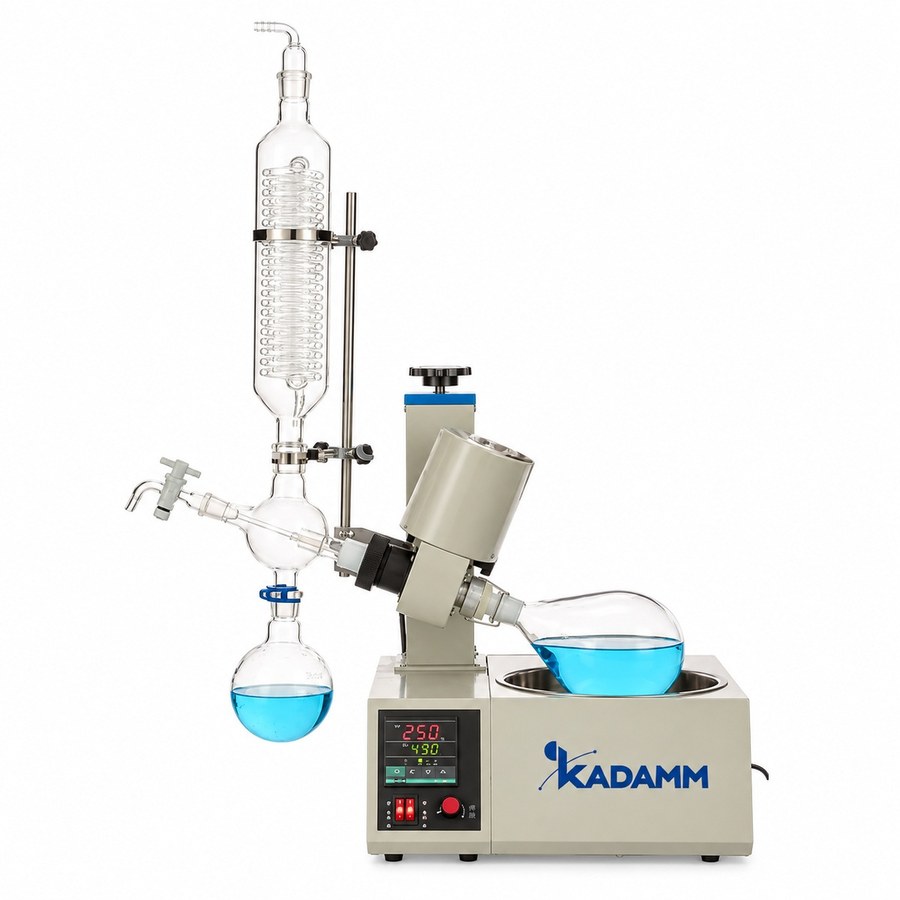

В испарительной колбе, которая вращается в бане, находится раствор — пар выходит именно из неё. Приёмная закреплена неподвижно под конденсатором и собирает стекающий конденсат растворителя. Раз функции различаются, то и выбирают эти колбы по разным признакам.

	Испарительная	Приёмная
Что содержит	исходный раствор	отогнанный растворитель
Как выбирают объём	вдвое больше загрузки	по количеству отгоняемого
Положение	вращается в бане	неподвижна под конденсатором
Форма	круглодонная или грушевидная	круглодонная
Что критично	прочность и чистота стекла	объём и удобство слива

Объём испарительной колбы

Заполняют колбу максимум наполовину, а пенящийся раствор — на треть, и дело здесь не в перестраховке, а в физике. Вскипание под вакуумом происходит резко: парогазовая смесь в этот момент занимает объём во много раз больше жидкости. Не найдя свободного места, содержимое выбрасывается в паропровод и дальше в конденсатор и приёмную колбу. Итог — потерянный продукт и загрязнённое стекло, которое придётся целиком разбирать и отмывать.

Разовая загрузка	Испарительная колба	Серии KADAMM
до 0.5 л	1 л	РИ-1-Р, РИ-Н
1 л	2 л	РИ-1-Э, РИ-3.2
1.5–2.5 л	5 л	РИ-3, РИ-А5
3–5 л	10 л	РИ-10, РИ-А10
7–10 л	20 л	РИ-А20
20–25 л	50 л	РИ-А50
40–50 л	100 л	РИ-А100

Объём приёмной колбы

За один цикл всё отогнанное должно поместиться в приёмную колбу. Когда раствор упаривают наполовину, её объём берут примерно равным загрузке. В каталожных рядах обычно держится пропорция два к одному: при испарительной колбе 10 л приёмная 5 л, при 20 л — 10 л, при 50 л — 20 л, при 100 л — 50 л.

Переполненная приёмная колба означает остановку: вакуум сбрасывают, конденсат сливают, теряют время, а стекло получает лишний цикл нагрев-охлаждение. Чтобы этого избежать, на пилотных объёмах предусмотрен двойной сборник — пара приёмных колб с клапанами: пока одну опорожняют, наполняется другая, и отгонка продолжается без перерыва.

У больших приборов есть своя особенность: приёмная колба на 20–50 л, находящаяся под разрежением, — узел тяжёлый и хрупкий. Снимать её для слива нельзя: конденсат выпускают через клапан, предварительно сбросив вакуум.

Форма: круглодонная или грушевидная

Круглодонная форма подходит для любых задач: плёнка ложится по стенке равномерно, а сама геометрия хорошо выдерживает вакуум. Грушевидная колба книзу сужается, и в этом её плюс: если упаривать досуха, остаток скапливается в узкой части и количественно извлекается легче. В препаративной работе с небольшими количествами продукта это важно, а при обычном концентрировании отличия почти незаметны.

Крепление колбы: шлиф или фланец

У настольных приборов колбу насаживают на конус паропровода, то есть на стандартный шлиф. Герметичность дают притёртые поверхности, однако без смазки они не работают, и именно смазка создаёт сразу две трудности. Органические растворители её растворяют, и она оказывается в продукте; а после кристаллизующихся растворов шлиф из-за неё схватывается так, что не разъединить.

Поэтому крупные приборы делают иначе. Колбы серии А ставятся на фланцы — Ø80 мм для 5 л, Ø95 мм для 10 и 20 л, Ø125 мм для 50 л, Ø180 мм для 100 л; запорная арматура — клапаны стекло + PTFE на портах Ø35. Фторопластовое седло работает без смазки, не прилипает, а для мойки снимается руками, без инструмента.

Присоединение	Где применяется	Плюс	Минус
Шлиф	настольные приборы	простота, взаимозаменяемость	нужна смазка, залипает
Фланец Ø80–180 мм	крупные приборы серии А	без смазки, большое сечение	колба под конкретный фланец
Клапан стекло + PTFE	запорные узлы	без смазки и без заклинивания	—

Стекло: из чего сделано и как с ним обращаться

Материал колб — боросиликатное стекло 3.3 (GG-17). Оно мало расширяется при нагреве, выдерживает тепловой удар и почти ко всем лабораторным средам химически инертно. Вакуум нагружает стекло на сжатие, а это для него выгодный режим: колба лопается не из-за разрежения как такового, а из-за дефекта.

Перед каждой загрузкой — осмотр. Сколы на кромке шлифа или фланца и царапины стенки концентрируют напряжение, и под вакуумом трещина начнётся как раз от них.
Не допускайте ударов о металл. Микротрещину сразу не заметить — она даст о себе знать в следующем цикле.
Нагревать и охлаждать — постепенно. Тепловой удар стекло 3.3 переносит лучше обычного, но и у него есть предел: опускать холодную колбу в горячую баню нельзя.
Мыть без абразивных средств. Внутренняя царапина неустранима и ослабляет стенку.
Хранить каждую колбу отдельно. В общей куче колбы откалывают кромки шлифов одна у другой.

Какие ещё стеклянные узлы заменяются

Помимо колб, к расходным и сменным узлам относятся конденсатор, запорные краны и уплотнение вала. Через уплотнение вала воздух чаще всего и подсасывается в систему; износ выдаёт растущее натекание при выключенном насосе. Конденсатор заменяют, если на змеевике появились сколы или трещины. Набор запасного стекла для конкретной серии определяется её паспортом — уточняйте у менеджера.

Частые вопросы

Берите колбу в два раза больше разовой загрузки. Наливают её максимум до половины, пенящиеся растворы — до трети, потому что под вакуумом раствор вскипает резко и при нехватке свободного объёма выбрасывается в конденсатор. Так, под загрузку 3 литра с запасом на пену нужна колба 10 л.

Её объём определяется тем, сколько растворителя будет отогнано, а не тем, сколько загружено. Обычная пропорция в каталожных рядах — два к одному: испарительной 10 л соответствует приёмная 5 л. Когда методика предполагает упаривание почти всего объёма, берут приёмную колбу крупнее либо заказывают двойной сборник, чтобы не останавливать отгонку ради слива.

У настольных приборов со шлифом — да, но в рамках паспорта: привод рассчитан на конкретную массу, баня — на конкретный диаметр колбы. У приборов с фланцем колба определяется его размером: Ø80, Ø95, Ø125 или Ø180 мм. Можно ли установить другую колбу, решает паспорт серии — уточняйте у менеджера.

Проблем две. Первая: органические растворители её растворяют, и она переходит в продукт, а в препаративной и аналитической работе это прямое загрязнение. Вторая: после кристаллизующихся растворов шлиф со смазкой схватывается намертво. Отсюда решение для крупных приборов — запорная арматура в виде клапанов стекло + PTFE, которым смазка не нужна совсем.

Когда при осмотре на просвет видны сколы или трещины. Кромки шлифов и фланцев проверяйте особенно тщательно: на них давит зажим, поэтому скол в этом месте опаснее царапины стенки. Сосуд работает под вакуумом, и любое его повреждение — основание сменить узел, а не дотянуть до конца смены.

Состав комплекта для конкретной серии берётся из её паспорта: колбы испарительные и приёмные, конденсатор, запорные краны, уплотнения вала. Отправьте артикул прибора на sales@bbrc.ru — подберём позиции и назовём сроки.
