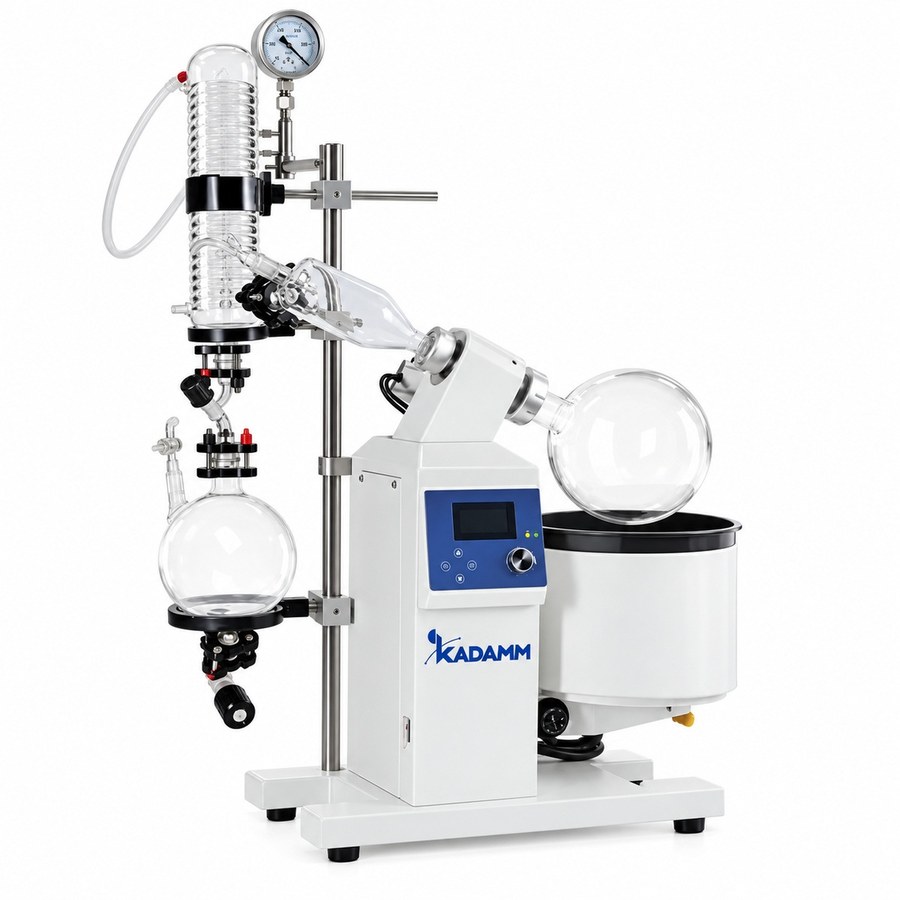

KADAMM РИ-А — роторные испарители 5–20 л с автоподъёмом (5, 10 и 20 л) купить | bbrc.ru

KADAMM · Роторные испарители

KADAMM РИ-А — Роторные испарители 5–20 л с автоподъёмом

Напольные роторные испарители 5–20 л с автоподъёмом: колба поднимается электроприводом, клапаны из стекла + PTFE. Задачи — концентрирование, регенерация и отгонка растворителей под вакуумом. Исполнений 9, из них Ex — 2.

Объём колбы:5 л 10 л 20 л

Автоподъём колбы 130–200 ммКолбы 5, 10 и 20 лДва ряда исполненийEx для 10 и 20 л

Запросить цену

5–20 л

объём колб

−0.098 МПа

остаточное давление

до +180 °C

температура бани

2–5 кВт

нагрев бани

до 1.2 м²

конденсатор

исполнений

Артикулы серии

KADAMM РИ-А5

5 л · автоподъём · 0–120 об/мин

KADAMM РИ-А5.2

5 л · ряд 2, автоподъём · 20–180 об/мин

KADAMM РИ-А10

10 л · автоподъём · 0–120 об/мин

KADAMM РИ-А10.2

10 л · ряд 2, автоподъём · 20–130 об/мин

KADAMM РИ-А20

20 л · автоподъём · 0–120 об/мин

KADAMM РИ-А20.2

20 л · до 4 л/ч, автоподъём · 10–150 об/мин

KADAMM РИ-А20.3

20 л · ряд 2, автоподъём · 20–130 об/мин

KADAMM РИ-А10Ex

10 л · автоподъём, Ex · 0–120 об/мин

KADAMM РИ-А20Ex

20 л · автоподъём, Ex · 0–120 об/мин

Артикул складывается из серии РИ и типоразмера/исполнения (Ex — взрывозащищённое исполнение, .2 — ряд 2). Отправьте скопированный артикул с запросом на sales@bbrc.ru или оформите заявку через конфигуратор.

О серии

В KADAMM РИ-А 5–20 л на колбы 5, 10 и 20 л всё наоборот привычному: не баня идёт вверх, а колба уходит в баню, причём опускает её электропривод с ходом от 130 до 200 мм, смотря по исполнению. В ряду 1 стоят фланцы Ø80 и Ø95, вместо шлифовых кранов — фланцевые клапаны стекло + PTFE, конденсатор тройной на 0.5–0.94 м². Бани объёмом 12–41 л с нагревом 2–5 кВт заполняют водой или маслом до +180 °C; колба вращается на 0–120 об/мин, система откачивается до −0.098 МПа. Исполнений девять: ряд 1 — три стандартных, ряд 2 — четыре на те же объёмы колбы, плюс два взрывозащищённых.

Колбу поднимает электропривод: мотор с редуктором заменяет штурвал

В штурвальных моделях на 10–50 л (ряд KADAMM РИ-10) поднимается баня, и 20–40 л горячего теплоносителя оператор выводит в рабочее положение руками. У РИ-А баня стоит на месте, а движется колба на приводе: мотор 40 Вт через редуктор 1/12.5 перемещает узел плавно, без рывков, и встаёт, как только отпущена кнопка. Ходом 190 мм у РИ-А10 и 150 мм у РИ-А20 колба целиком выходит из теплоносителя. Что это даёт на практике. Во-первых, при вспенивании хватает одного нажатия, а не нескольких оборотов штурвала, пока пена уходит в паропровод. Во-вторых, колбу легко менять: 20-литровую колбу на фланце Ø95 снимают с поднятого привода на удобной высоте, баня с теплоносителем не двигается и не плещет. В-третьих, глубина погружения повторяется: колба опускается всякий раз в ту же точку, и от партии к партии теплообмен с баней не меняется.

Девять исполнений ряда: 5, 10 и 20 л

Ряд 1. KADAMM РИ-А5: испарительная колба 5 л на фланце Ø80 и приёмная на 3 л, конденсатор Ø120×600 мм с площадью 0.5 м², нагреватель 2 кВт в бане на 12 л, подъём на 140 мм; 980×480×1260 мм, 46 кг. KADAMM РИ-А10: колба на 10 л и приёмная на 5 л, конденсатор Ø120×620 + Ø135×475 мм с площадью 0.51 м², баня на 21 л с нагревом 3 кВт; 1130×470×1940 мм, 64 кг. KADAMM РИ-А20: колба на 20 л, приёмная на 10 л, конденсатор Ø100×700 + Ø160×530 мм на 0.94 м², баня на 41 л с нагревом 5 кВт; размеры 1210×610×2170 мм, масса 78 кг. У KADAMM РИ-А10Ex и KADAMM РИ-А20Ex стекло, баня и конденсатор те же, что у стандартных, зато двигатель взрывозащищённый на 120 Вт и частотный преобразователь тоже взрывозащищённый; их массу смотрите в паспорте. KADAMM РИ-А20.2 относится к ряду 2 и построен на другой платформе: змеевик тройной, двухсекционный, 1.2 м²; приёмная колба на 10 л со сливом; вращение 10–150 об/мин; автоподъём на 180 мм; баня с PID-регулятором держит ±1 °C на воде и ±3 °C на масле; предельный вакуум системы ниже 2.6 гПа; по воде отгоняет до 4 л/ч; дисплей LCD, защита от перегрева бани, сухого хода и перегрузки двигателя, в цепи питания УЗО. Баня Ø450×240 мм, корпус ниже — 1130×600×1200 мм, в транспортной упаковке 180 кг.

Ряд 2: объём колбы тот же, прибор другой

Второй ряд — KADAMM РИ-А5.2, РИ-А10.2 и РИ-А20.3 на 5, 10 и 20 л. Перед нами не те же машины с иным дисплеем: конструкция другая, совпадает только объём испарительной колбы, и построчная таблица ТТХ это подтверждает. Колба вращается на 20–180 об/мин у пятилитровой модели и на 20–130 об/мин у двух других, и вращение реверсивное: направление переключается без остановки процесса, так плёнку упаренного продукта проще смыть со стенок. Автоподъём ходит на 130 мм у РИ-А5.2, на 200 мм у РИ-А10.2 и на 180 мм у РИ-А20.3. Бани на 13, 28 и 40 л покрыты PTFE и греются нагревателями 2, 3 и 4 кВт; на воде до +99 °C, на масле по заказу до +180 °C, уставка держится с точностью ±1 °C. Двигатель бесщёточный; в наличии таймер 0–999 мин, LCD, класс защиты IP20 и четыре вида защиты — от перегрузки двигателя, утечки на землю, сухого хода и перегрева. По паспорту 75-процентный спирт отгоняется со скоростью до 2 л/ч на РИ-А5.2, до 3.8 л/ч на РИ-А10.2 и до 5 л/ч на РИ-А20.3; предельный вакуум системы 9 гПа.

На практике ряд 2 отличается прежде всего весом и компоновкой. У РИ-А5.2 это 75 кг и 600×290×720 мм, у РИ-А10.2 — 136 кг и 790×480×1130 мм, у РИ-А20.3 — 200 кг и 900×490×1320 мм. Ряд 1 тех же объёмов легче: 46, 64 и 78 кг, зато его высота составляет от 1.26 до 2.17 м. Выходит, что машины ряда 2 занимают меньше места по площади и по высоте, но весят ощутимо больше: массивную станину устанавливают однажды и потом не двигают. Сколько составляют площадь конденсатора и объём приёмной колбы ряда 2, в источнике нет; если эти цифры нужны для спецификации, запросите их у менеджера до оформления заказа.

Тройной конденсатор и клапаны из стекла с PTFE

Стеклянная часть любого исполнения перекрывается фланцевыми клапанами из стекла с PTFE, стоящими на портах Ø35. Шлифовой кран здесь проигрывает по двум причинам: смазка шлифа растворяется и уходит в продукт, а после кристаллизующихся растворов кран клинит. Седло из PTFE смазки не требует, не прикипает, а сам клапан снимают на мойку руками, без инструмента. Конденсатор тройной — с главной и вспомогательной секциями. Пар, не успевший сконденсироваться в первой, оседает во второй, поэтому в приёмник стекает и та часть потока, которую одиночный змеевик отдал бы насосу. Площадь согласована с мощностью нагрева: 0.51 м² у 10 л при 3 кВт и 0.94 м² у 20 л при 5 кВт, так что темп отгонки задаёт тепло, переданное баней колбе, а не конденсатор. Охлаждение — от криостата или проточной воды через штуцеры конденсатора; стекло боросиликатное GG-17 (3.3), вал уплотнён PTFE.

Какую колбу брать — на 5, 10 или 20 л: решают размер партии и требуемая производительность

Заполнять колбу можно максимум на половину объёма, а растворы, склонные к пене, — на треть. Отсюда разовая партия: 1.5–2.5 л для РИ-А5, 3–5 л для РИ-А10 и 7–10 л для РИ-А20. Кроме объёма загрузки, считают производительность за смену. Прибор на 20 л имеет почти вдвое большие конденсатор и баню (0.94 м² и 5 кВт, у 10 л — 0.51 м² и 3 кВт), поэтому тот же растворитель уходит с него заметно быстрее; это делает его удобным для регенерации, где ценится объём за смену, а не размер одной порции. Для 20 л ряда 2 по воде ориентируйтесь на значение до 4 л/ч: спирты и ацетон, у которых теплота испарения меньше, идут быстрее, высококипящие растворители — медленнее. Если партия превышает 10 л, подходит KADAMM РИ-А 50–100 л; небольшие партии до 2–3 л проще отгонять на KADAMM РИ-3 , где колбы 3–6 л.

Взрывозащита и обвязка

Ex-исполнения нужны, когда легковоспламеняющиеся жидкости отгоняют в помещении, отнесённом к взрывоопасной зоне: двигатель 120 Вт и частотный преобразователь у них взрывозащищённые, а полную маркировку взрывозащиты указывает паспорт — её уточняйте у менеджера. Для всех пяти исполнений обвязка общая. В неё входят вакуумный насос (водокольцевой KADAMM НС-В50 или мембранный KADAMM НС-МХ40), контроллер вакуума KADAMM ВА-К и криостат KADAMM ЦТ-О10 или ЦТ-О20, подобранный по объёму колбы; при отгонке воды, спиртов и ацетона криостат можно заменить проточной водой. Если нужны частотный привод, поршневой слив и двойная конденсация, смотрите соседний ряд — KADAMM РИ-10 ряд 2.

Испаритель работает только с вакуумом и охлаждением: разрежение создаёт вакуумный насос, заданное давление удерживает контроллер, а конденсатор охлаждается криостатом или проточной водой. Что подобрать под объём колбы — см. таблицу «Что нужно к испарителю», криостаты собраны в разделе «Криостаты».

Кому подходит

Если отгонку ведут каждый день и оператору важно быстро менять колбы и безопасно гасить вспенивание, берут РИ-А 5–20 л. На каждый объём предусмотрено по два ряда исполнений: лёгкая высокая стойка либо низкая тяжёлая машина с реверсом и таймером. Где такие приборы обычно работают:

Препаративный органический синтезПосле экстракции и промывок из реакционных масс 1.5–10 л отгоняют растворитель; колбу снимают с поднятого привода, а баня на 12–41 л стоит на месте.

Лаборатории с низкими потолкамиРяд 2 ниже ряда 1: РИ-А5.2 — 720 мм и РИ-А10.2 — 1130 мм вместо 1.26 и 1.94 м, поэтому такие машины помещаются под вытяжной зонт, куда высокая стойка не входит.

Регенерация растворителейИз маточников и промывных растворов возвращают этанол, ацетон, этилацетат; объём за смену даёт РИ-А20 — конденсатор 0.94 м², баня 5 кВт.

Фармразработка и опытные партииМетодику переносят с колб 1–3 л на 10–20 л, не меняя логику процесса: давление задаётся теми же режимами, баня та же — до +180 °C.

Экстракты и эфирные маслаСпирт из растительных экстрактов и настоек отгоняют под вакуумом при +40…+60 °C, и термолабильные компоненты не перегреваются.

ЛВЖ во взрывоопасных зонахРИ-А10Ex и РИ-А20Ex: стекло и баня прежние, двигатель и преобразователь — взрывозащищённые.

Пилотные и учебно-производственные участкиДля многочасовой отгонки, где оператор почти не нужен, — РИ-А20.2: PID-регулятор, LCD, защиты, приёмная колба со сливом.

Выбор роторного испарителя 5–20 л: колба, ряд исполнений, соседние карточки

Карточка KADAMM РИ-А на 5–20 л объединяет девять исполнений: по прибору ряда 1 и ряда 2 на каждый объём колбы и ещё два взрывозащищённых. Соседние карточки — штурвальный ряд РИ-10 и пилотные машины 50–100 л. По таблице ниже подберите свой случай: строка укажет артикул или другую карточку.

Ваша задача	Подходит	Почему
Нужен лёгкий 5-литровый прибор под загрузку 1.5–2.5 л	KADAMM РИ-А5 →	Фланец Ø80 под колбу 5 л, приёмник 3 л, конденсатор 0.5 м², баня 12 л на 2 кВт, ход подъёма 140 мм, масса 46 кг.
Объём 5 л, плюс реверс, таймер и невысокий корпус	KADAMM РИ-А5.2 →	Ряд 2: реверс при 20–180 об/мин, баня 13 л в покрытии PTFE, до 2 л/ч, 600×290×720 мм, масса 75 кг.
Ежедневная отгонка после синтеза, партия 3–5 л	KADAMM РИ-А10 →	Фланец Ø95 под колбу 10 л, конденсатор 0.51 м², баня 21 л на 3 кВт, электроподъём на 190 мм, масса 64 кг.
Объём 10 л, плюс реверс и скорость до 3.8 л/ч	KADAMM РИ-А10.2 →	Ряд 2: реверс при 20–130 об/мин, баня 28 л, ход 200 мм, таймер на 0–999 мин, масса 136 кг.
Партия 7–10 л либо объём за смену при регенерации	KADAMM РИ-А20 →	Под колбу 20 л: площадь конденсатора 0.94 м², баня на 41 л мощностью 5 кВт, подъём электрический на 150 мм, вес 78 кг.
Долгая отгонка без присмотра: PID и приёмник со сливом	KADAMM РИ-А20.2 →	Ряд 2: змеевик 1.2 м², 10–150 об/мин, по воде до 4 л/ч, LCD, защита от перегрева и сухого хода.
Ряд 2 на 20 л: реверс и наибольшая скорость отгонки	KADAMM РИ-А20.3 →	Ряд 2: по спирту до 5 л/ч, реверс при 20–130 об/мин, баня 40 л, ход 180 мм, масса 200 кг.
Партия 3–5 л, ЛВЖ, взрывоопасная зона	KADAMM РИ-А10Ex →	Стекло и баня от РИ-А10, двигатель 120 Вт и преобразователь в Ex-исполнении; маркировку смотрите в паспорте.
Партия 7–10 л, ЛВЖ, взрывоопасная зона	KADAMM РИ-А20Ex →	Аналогично, но на базе 20 л: баня 41 л на 5 кВт, конденсатор 0.94 м².
Требуются клапаны без шлифовой смазки и электроподъём колбы	✓ KADAMM РИ-А 5–20 л · текущая карточка	Карточка целиком: во всех девяти исполнениях колба поднимается кнопкой, у ряда 1 стоят фланцевые клапаны из стекла с PTFE.
Нужен объём 30 л, а баню хватит поднимать штурвалом	KADAMM РИ-10 →	Ходовые объёмы 10–50 л, конденсатор тройной на 0.51–1.44 м²; взрывозащищённая версия есть для 10, 20 и 50 л.
Нужны частотный привод, двойная конденсация или поршневой слив	KADAMM РИ-10 ряд 2 →	Бани из SUS304 на 4–6 кВт, по заказу масло до +260 °C, у 50 л ДК — до 12 л/ч.
Пилотное производство, партии свыше 10 л	KADAMM РИ-А 50–100 л →	Колбы на 50 и 100 л, площадь конденсатора до 2.3 м², у РИ-А50С баня доливается автоматически.

Сомневаетесь? Напишите на sales@bbrc.ru, какой растворитель, какая партия и какая нужна скорость отгонки, — пришлём одно предложение, где уже подобраны исполнение, криостат и насос.

Где применяется

Удаление растворителя после синтезаИз реакционных масс 1.5–10 л под вакуумом отгоняют этанол, ацетон, этилацетат, толуол; баня при этом +40…+80 °C.

Возврат растворителейЧистый растворитель получают обратно из маточников; ряд 2 на 20 л даёт по спирту до 5 л/ч.

Упаривание экстрактовРастительные экстракты на спирту и водно-спиртовой основе, настойки, полупродукты для пищевой и косметической отрасли.

Досушка продуктаОстатки растворителя уходят при наименьшем давлении, а клапаны без смазки продукт не пачкают.

Растворители с высокой температурой кипенияДМФА, ДМСО и гликоли отгоняют в глубоком вакууме на масляной бане до +180 °C.

ЛВЖ в опасной зонеДля эфиров, углеводородов и ацетона — взрывозащищённые РИ-А10Ex и РИ-А20Ex.

Конструктивные особенности

Электроподъём колбы на 130–200 ммКнопкой колбу выводят из бани при вспенивании и для замены, сама баня не двигается.

Порты Ø35, клапаны из стекла с PTFEФланцевые узлы работают без смазки шлифа: не прикипают, продукт не загрязняют, для мойки разбираются.

Тройной конденсатор на 0.5–0.94 м²У ряда 1 — главная секция плюс вспомогательная; РИ-А20.2 оснащён двухсекционным змеевиком 1.2 м².

Бани на 2–5 кВт, до +180 °CРяд 1 — 12, 21 и 41 л; ряд 2 — 13, 28 и 40 л в покрытии PTFE; теплоноситель вода или масло.

Ряд 2: реверс и таймерУ РИ-А5.2, А10.2 и А20.3 направление вращения до 180 об/мин меняется, время задаётся на 0–999 мин.

Фланцы Ø80 и Ø95Колба испарителя 5, 10 или 20 л ставится без шлифа; у ряда 1 приёмник 3, 5 или 10 л.

Исполнения со взрывозащитойУ РИ-А10Ex и РИ-А20Ex двигатель 120 Вт и частотный преобразователь выполнены как Ex.

Ряд 2 — до 4 л/чУ РИ-А20.2 приёмник оснащён сливом, есть LCD, скорость 10–150 об/мин, а разрежение в системе — ниже 2.6 гПа.

Защиты (РИ-А20.2)От перегрева и сухого хода бани, от перегрузки двигателя; в цепь питания включено УЗО.

Стекло GG-17 и PTFE в уплотненияхВыдерживает остаточное давление до −0.098 МПа, стойко к кислотам, солевым растворам и растворителям.

Технические характеристики

Параметр	KADAMM РИ-А5 5 л, автоподъём	KADAMM РИ-А5.2 5 л, автоподъём, ряд 2	KADAMM РИ-А10 10 л, автоподъём	KADAMM РИ-А10.2 10 л, автоподъём, ряд 2	KADAMM РИ-А20 20 л, автоподъём	KADAMM РИ-А20.2 20 л, автоподъём, до 4 л/ч	KADAMM РИ-А20.3 20 л, автоподъём, ряд 2	KADAMM РИ-А10Ex 10 л, автоподъём, Ex	KADAMM РИ-А20Ex 20 л, автоподъём, Ex
Исполнение	5 л, автоподъём	5 л, автоподъём, ряд 2	10 л, автоподъём	10 л, автоподъём, ряд 2	20 л, автоподъём	20 л, автоподъём, до 4 л/ч	20 л, автоподъём, ряд 2	10 л, автоподъём, Ex	20 л, автоподъём, Ex
Колба испарительная	5 л (Ø80 фланец)	5 л	10 л (Ø95)	10 л	20 л (Ø95)	20 л	20 л	10 л (Ø95)	20 л (Ø95)
Колба приёмная	3 л	уточняйте	5 л	уточняйте	10 л	10 л со сливом	уточняйте	5 л	10 л
Скорость вращения, об/мин	0–120	20–180, реверс	0–120	20–130, реверс	0–120	10–150	20–130, реверс	0–120	0–120
Подъём	колба, электро, 140 мм	авто, 130 мм	колба, электро, 190 мм	авто, 200 мм	колба, электро, 150 мм	авто, 180 мм	авто, 180 мм	колба, электро Ex 120 Вт, 190 мм	колба, электро Ex 120 Вт, 150 мм
Мощность нагрева бани, Вт	2000	2000	3000	3000	5000	уточняйте	4000	3000	5000
Температура бани	RT–180	вода 20–99 / масло 20–180 (опция); ±1 °C	RT–180	вода 20–99 / масло 20–180 (опция); ±1 °C	RT–180	RT–180 (вода ±1 / масло ±3)	вода 20–99 / масло 20–180 (опция); ±1 °C	RT–180	RT–180
Конденсатор / площадь	Ø120×600; 0.5 м²	уточняйте	Ø120×620 + Ø135×475; 0.51 м²	уточняйте	Ø100×700 + Ø160×530; 0.94 м²	двухсекционный тройной змеевик; 1.2 м²	уточняйте	0.51 м²	0.94 м²
Баня	12 л	13 л, покрытие PTFE	21 л	28 л, покрытие PTFE	41 л	Ø450×240	40 л, покрытие PTFE	21 л	41 л
Габариты (Ш×Г×В), мм	980×480×1260	600×290×720	1130×470×1940	790×480×1130	1210×610×2170	1130×600×1200	900×490×1320	1130×470×1940	1210×610×2170
Масса, кг	46	75 (нетто) / 85 (брутто)	64	136 (нетто) / 146 (брутто)	78	180 (брутто)	200 (нетто) / 210 (брутто)	70 (нетто) / 107 (брутто)	84 (нетто) / 116 (брутто)
Особенности	клапаны стекло + PTFE	до 2 л/ч по 75 % спирту; предельный вакуум 9 гПа; LCD; бесщёточный привод; таймер 0–999 мин; IP20; защиты: перегрузка мотора, УЗО, сухой ход, перегрев	—	до 3.8 л/ч по 75 % спирту; предельный вакуум 9 гПа; LCD; бесщёточный привод; таймер 0–999 мин; IP20; защиты: перегрузка мотора, УЗО, сухой ход, перегрев	—	PID; до 4 л/ч; <2.6 гПа; LCD; защиты: перегрузка, УЗО, сухой ход, перегрев	до 5 л/ч по 75 % спирту; предельный вакуум 9 гПа; LCD; бесщёточный привод; таймер 0–999 мин; IP20; защиты: перегрузка мотора, УЗО, сухой ход, перегрев	Ex-мотор и преобразователь	Ex-мотор и преобразователь
Остаточное давление	до −0.098 МПа (уплотнения PTFE / PTFE + фторкаучук)	9 мбар (предельный)	до −0.098 МПа (уплотнения PTFE / PTFE + фторкаучук)	9 мбар (предельный)	до −0.098 МПа (уплотнения PTFE / PTFE + фторкаучук)	< 2.6 гПа (предельный)	9 мбар (предельный)	до −0.098 МПа (уплотнения PTFE / PTFE + фторкаучук)	до −0.098 МПа (уплотнения PTFE / PTFE + фторкаучук)
Точность термостатирования бани	±1 °C по воде (масло — по паспорту модели)	±1 °C (точность уставки)	±1 °C по воде (масло — по паспорту модели)	±1 °C (точность уставки)	±1 °C по воде (масло — по паспорту модели)	±1 °C по воде, ±3 °C по маслу	±1 °C (точность уставки)	±1 °C по воде (масло — по паспорту модели)	±1 °C по воде (масло — по паспорту модели)
Питание	220 В, 50 Гц (110 В — опция)	220 В, 50/60 Гц	220 В, 50 Гц (110 В — опция)	220 В, 50/60 Гц	220 В, 50 Гц (110 В — опция)	220 В, 50/60 Гц	220 В, 50/60 Гц	220 В, 50 Гц (110 В — опция)	220 В, 50 Гц (110 В — опция)
Стекло	боросиликатное GG-17 / 3.3
Сертификация	CE, ISO 9001; декларация соответствия ТР ТС 004/2011 и ТР ТС 020/2011 (ЕАЭС)

Характеристики приведены KADAMM и могут уточняться. Пометка «уточняйте» значит, что значение подтверждают в паспорте при заказе; масса «брутто» указана с транспортной упаковкой.

Стандарты, безопасность и документы

KADAMM РИ-А 5–20 л — электрооборудование для лабораторий и опытных производств. Оно отвечает требованиям регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», что подтверждено документально; производство организовано по ISO 9001, приборы несут знак CE. Покупатель получает паспорт, декларацию соответствия и руководство по эксплуатации на русском языке.

Колбы, конденсатор и паропровод изготовлены из боросиликатного стекла 3.3 (GG-17), уплотнения и седла клапанов — из PTFE, и вся стеклянная часть выдерживает остаточное давление до −0.098 МПа. Для ЛВЖ во взрывоопасных зонах предназначены KADAMM РИ-А10Ex и РИ-А20Ex со взрывозащищёнными двигателем 120 Вт и частотным преобразователем; стандартные исполнения и РИ-А20.2 ставят в обычных помещениях под вытяжной зонт. Напольной стойке с баней до +180 °C нужны ровный пол и свободный подход спереди, чтобы обслуживать колбы.

Электробезопасность — для нагревателя бани 3 кВт (10 л) или 5 кВт (20 л) прокладывают отдельную линию с автоматом и заземлением; ток и напряжение указаны в паспорте исполнения; РИ-А20.2 имеет УЗО в цепи питания.
Термическая защита — температура бани ограничена; РИ-А20.2 защищён от перегрева и сухого хода; при работе на масле до +180 °C баню закрывают крышкой, а руки при замене колбы защищают.
Вакуумная безопасность — стекло 3.3 и PTFE выдерживают полный вакуум; прежде чем поднимать колбу, атмосферу впускают штатным клапаном, стекло под разрежением не снимают.
Взрывозащита — у Ex-исполнений маркировку взрывозащиты, зону применения и сертификаты содержит паспорт конкретной поставки, уточняйте у менеджера; насос и криостат, работающие в опасной зоне, тоже берут в Ex-исполнении.
Документы в поставке — в комплекте руководство по эксплуатации, паспорт и декларация соответствия ТР ТС; сертификаты и протоколы предоставляем по запросу.

Точную массу Ex-исполнений, параметры питающей сети и класс защиты корпуса указывает паспорт конкретной поставки — за этими данными обращайтесь к менеджеру.

Три готовых комплекта: что заказать к испарителю

Ни вакуума, ни охлаждения конденсатора испаритель сам не даёт: разрежение обеспечивает вакуумный насос, давление держит контроллер, а холод идёт от криостата (циркуляционного охладителя) или проточной воды. Схема показывает подключения, а под ней даны три типовых комплекта с артикулами под колбы этой карточки. Определите сценарий и оформите всё одной заявкой: по кнопке откроется конфигуратор, где на шаге «Комплект» эти позиции уже добавлены.

Комплект 1 — стандартная отгонка

Конденсатор на проточной воде; температура бани до +60 °C; среды — ацетон, спирты, этилацетат, вода.

Вакуумный насос

Водокольцевой (циркуляционный) насос работает на воде, выдерживает пары растворителей и даёт вакуум до ~20 мбар.

KADAMM НС-В50

рекомендация поставщика для 10–50 л

Контроллер вакуума

Удерживает установленное давление и выполняет пошаговую программу; без контроллера момент кипения приходится отслеживать самому.

KADAMM ВА-К (TFT 5″, 5 программ) или KADAMM ВА-К1 (сенсорный 4.3″)

Охлаждение

Криостат не требуется: конденсатор охлаждают водой из водопровода, 10–15 °C, подавая её на штуцеры.

без дополнительного оборудования

Комплект 2: дорогие и низкокипящие растворители

Пентан, гексан, дихлорметан, эфир; чтобы вернуть как можно больше растворителя, конденсатор охлаждают криостатом.

Криостат

Хладагент −10…−20 °C идёт от циркуляционного охладителя через конденсатор, и пары не попадают в насос.

колба 5 л: KADAMM ЦТ-О5-20
колба 10 л: KADAMM ЦТ-О10-20
колба 20 л: KADAMM ЦТ-О20-20

Если среда очень летучая, нужна глубина −40 °C — в артикуле «-20» меняется на «-40».

Вакуумный насос

Водокольцевой или мембранный химстойкий.

KADAMM НС-В50 или KADAMM НС-МХ40

Контроллер вакуума

Пошаговая программа снижает давление ступенями, и продукт не вспенивается.

KADAMM ВА-К (TFT 5″, 5 программ) или KADAMM ВА-К1 (сенсорный 4.3″)

Комплект 3: агрессивные пары и работа без воды

Высококипящие среды при глубоком вакууме, хлорорганические и кислые пары, установка без подвода водопровода.

Мембранный насос

Проточная часть химически стойкая, ни воды, ни масла не требуется; в исполнении PTFE — до 0.6 мбар.

KADAMM НС-МХ40 Мембранный вакуумный насос: 8 мбар, расход 38–40 л/мин
KADAMM НС-МП4 Мембранный вакуумный насос с проточной частью PTFE, 4 м³/ч

Контроллер вакуума

При глубоком вакууме без него не обойтись — среда будет бурно вскипать.

KADAMM ВА-К (TFT 5″, 5 программ) или KADAMM ВА-К1 (сенсорный 4.3″)

Охлаждение

Проточная вода либо криостат, подобранный по объёму колбы (как в Комплекте 2).

колба 5 л: KADAMM ЦТ-О5-40
колба 10 л: KADAMM ЦТ-О10-40
колба 20 л: KADAMM ЦТ-О20-40

Криостат KADAMM подбирает по объёму колбы: объём бака ≈ объёму колбы, подача 20–40 л/мин. Насосы выбраны по рекомендации поставщика серии: для обычной отгонки — водокольцевые, для агрессивных паров и работы без воды — мембранные. Глубину холода криостата задают по температуре кипения растворителя в вакууме плюс запас ≥ 20 °C.

Заводские опции

Монтаж выполняется на заводе по заказу. Выберите нужные позиции в конфигураторе на шаге «Реакторы» ниже либо перечислите их в письме менеджеру.

Название	Описание
Двойной сборник дистиллята	Пара приёмников с кранами PTFE: пока опорожняют один, отгонка продолжается.
Автоподъём вместо штурвала	Для моделей со штурвалом баню можно поднимать электроприводом.
Взрывозащищённый комплект	Ex-мотор и Ex-частотный преобразователь.
Масляная баня до +260 °C	Высокотемпературная баня под заказ.
Рама с покрытием PTFE, баня SUS304	Вариант с защитой от коррозии под агрессивные среды.

Аксессуары и комплектующие

Под колбы этой карточки подобраны криостаты, вакуумные насосы и контроллер. В комплект они не входят: выберите их на шаге «Комплект» в конфигураторе ниже либо перечислите в заявке. Уплотнения, конденсаторы и запасные колбы поставляем под заказ — уточняйте у менеджера.

Криостаты — охлаждение конденсатора · 9 позицийразвернуть / свернуть

Артикул	Описание
KADAMM ЦТ-О5-20	Криостат — охлаждает до −20 °C, бак на 5 л, расход 20–40 л/мин; подходит роторным испарителям, у которых колба 5 л для 5 л
KADAMM ЦТ-О5-40	Криостат — охлаждает до −40 °C, бак на 5 л, расход 20–40 л/мин; подходит роторным испарителям, у которых колба 5 л для 5 л
KADAMM ЦТ-О5-80	Криостат — охлаждает до −80 °C, бак на 5 л, расход 20–40 л/мин; подходит роторным испарителям, у которых колба 5 л для 5 л
KADAMM ЦТ-О10-20	Криостат — для роторного испарителя с колбой 10 л: холод до −20 °C, бак на 10 л, расход 20–40 л/мин для 10 л
KADAMM ЦТ-О10-40	Криостат — для роторного испарителя с колбой 10 л: холод до −40 °C, бак на 10 л, расход 20–40 л/мин для 10 л
KADAMM ЦТ-О10-80	Криостат — для роторного испарителя с колбой 10 л: холод до −80 °C, бак на 10 л, расход 20–40 л/мин для 10 л
KADAMM ЦТ-О20-20	Криостат — для роторного испарителя с колбой 20 л: холод до −20 °C, бак на 20 л, расход 20–40 л/мин для 20 л
KADAMM ЦТ-О20-40	Криостат — для роторного испарителя с колбой 20 л: холод до −40 °C, бак на 20 л, расход 20–40 л/мин для 20 л
KADAMM ЦТ-О20-80	Криостат — для роторного испарителя с колбой 20 л: холод до −80 °C, бак на 20 л, расход 20–40 л/мин для 20 л

Вакуумные насосы · 3 позицииразвернуть / свернуть

Артикул	Описание
KADAMM НС-В50	Насос вакуумный водокольцевой — рекомендация поставщика для 10–50 л
KADAMM НС-МХ40	Мембранный вакуумный насос: 8 мбар, расход 38–40 л/мин — вариант, которому вода не нужна
KADAMM НС-МП4	Мембранный вакуумный насос PTFE 4 м³/ч — под объёмы 50–100 л

Контроллер вакуума · 2 позицииразвернуть / свернуть

Артикул	Описание
KADAMM ВА-К	Контроллер вакуума — диапазон 1–1000 мбар, 5 программ, экран TFT на 5 дюймов
KADAMM ВА-К1	Контроллер вакуума — управление через сенсорную панель 4.3 дюйма, рабочий диапазон 0–1013 мбар

Конфигуратор заказа

Отметьте модели, задайте количество — спецификация для заявки сформируется сама.

Шаг 1 — Позиции

Выбор исполнения и количества

Шаг 2 — Спецификация

Перечень выбранных позиций: распечатать или сохранить как PDF

Шаг 3 — Заявка

Готовый список на sales@bbrc.ru

Запуск и монтаж оборудования

Линейка РИ-А 5–20 л охватывает исполнения от настольного блока до напольной стойки почти двухметровой высоты; бани вмещают 12–41 л теплоносителя. Если площадка, электролиния и подача хладагента готовы заранее, лаборатория своими силами запускает прибор за один рабочий день. Для первого пуска советуем такую последовательность:

Площадка и перекрытие
Пол должен быть ровным и нести прибор с заполненной баней. В ряду 1 это 46 кг и 12 л теплоносителя (РИ-А5), 64 кг и 21 л (РИ-А10), 78 кг и 41 л (РИ-А20); габариты соответственно 980×480×1260, 1130×470×1940 и 1210×610×2170 мм. Машины ряда 2 компактнее по высоте, зато весят больше: РИ-А5.2 — 600×290×720 мм, 75 кг; РИ-А10.2 — 790×480×1130 мм, 136 кг; РИ-А20.3 — 900×490×1320 мм, 200 кг; РИ-А20.2 — 1130×600×1200 мм, 180 кг брутто. Сверху над конденсатором оставляют место, чтобы снять стекло, спереди — проход для замены колб.

Перемещение и распаковка
Стойку несут два человека или везут на тележке, колбы и конденсатор транспортируют отдельно. Распаковав прибор, снимают транспортные фиксаторы с привода и механизма подъёма, осматривают стекло и седла PTFE-клапанов на целостность и проверяют, вложен ли паспорт.

Электропитание
Нагревателю бани — 3 кВт у РИ-А10 и 5 кВт у РИ-А20 — нужна выделенная заземлённая линия со своим автоматом; номинал автомата, напряжение и сечение кабеля берут из паспорта исполнения. РИ-А20.2 подключается через УЗО. Электромонтаж Ex-исполнений ведут по нормам для взрывоопасной зоны.

Монтаж стекла
Испарительную колбу ставят на фланец Ø95, под конденсатор — приёмную на 5 или 10 л; клапаны из стекла и PTFE собирают на портах Ø35 всухую, без смазки. Затем приводом опускают пустую колбу и проверяют, что до стенок и дна бани остаётся зазор.

Охлаждение
Конденсатор шлангами, указанными в паспорте, соединяют с криостатом KADAMM ЦТ-О10 (10 л) или ЦТ-О20 (20 л). Когда отгоняют воду, спирты или ацетон, а баня не горячее +60 °C, хватает водопроводной воды 10–15 °C. Хладагент подают снизу, отводят сверху — так змеевик заполняется целиком.

Вакуум
К вакуумному штуцеру конденсатора насос KADAMM НС-В50 или НС-МХ40 подключают через контроллер KADAMM ВА-К, а выхлоп выводят в вытяжку. Соединений на участке контроллер — конденсатор должно быть как можно меньше: любое из них может подсасывать воздух.

Заливка бани и выход на режим
До метки, с поправкой на объём, который вытеснит колба, наливают 21 или 41 л дистиллированной воды (рабочая температура до +99 °C) либо термостойкого масла (до +180 °C); на РИ-А20.2 выставляют уставку PID. Баню прогревают, криостат включают и ждут, пока он выйдет на заданную температуру.

Тест на герметичность и первый цикл
На контроллере при пустой колбе выставляют давление, скажем 100 мбар, останавливают насос и смотрят: быстрого роста быть не должно. После этого колбу заполняют максимум на половину, включают 60–100 об/мин, погружают в баню и ведут процесс, постепенно углубляя разрежение. В конце впускают атмосферу, кнопкой поднимают колбу и через клапан сливают приёмник.

Обслуживание в процессе эксплуатации

Клапаны стекло + PTFE — при переходе на другой продукт промыть растворителем; при каждой разборке смотреть, нет ли задиров на седле PTFE, меняется оно без инструмента.
Уплотнение вала — состояние оценивают по дрейфу давления с выключенным насосом; если натекание растёт, меняют комплект PTFE, смазку не используют.
Электроподъём — брызги теплоносителя с направляющих удалять; если ход стал рывками, редуктор проверяют по руководству.
Баня — воду менять, как только появится налёт, масло — в сроки из руководства; защиту от сухого хода на РИ-А20.2 не отключать.
Конденсатор и стекло — моют стандартными лабораторными средствами; узел меняют, если на фланце Ø95 скол или змеевик дал трещину.

Преимущества серии

✓

Двигается колба, а не баня
Колбу поднимает электропривод, поэтому крутить штурвал под весом 21–41 л горячей жидкости не приходится; стекло снимают с привода, поднятого на удобную высоту.

✓

Вспенивание — одна кнопка
По нажатию колба уходит на 150–190 мм раньше, чем пена доберётся до конденсатора; на штурвальных моделях для этого нужно сделать несколько оборотов.

✓

Шлифы без смазки
На портах Ø35 стоят клапаны стекло + PTFE: смазка не попадает в продукт, а краны не прихватывает после растворов, склонных к кристаллизации.

✓

Конденсатор по мощности нагрева
На 3 кВт — 0.51 м², на 5 кВт — 0.94 м²: двухступенчатая конденсация не пропускает пар к насосу.

✓

Три объёма, два ряда
Для каждого из объёмов 5, 10 и 20 л есть машины ряда 1 и ряда 2; между ними выбирают по высоте, массе и реверсу, а обвязка (НС-В50, ВА-К, ЦТ-О) остаётся прежней.

✓

Ex с теми же характеристиками
У взрывозащищённых версий другая только электрика — колба, баня и конденсатор взяты от стандартных исполнений.

✓

Ряд 2 — для долгих циклов
РИ-А20.2 оснащён PID, LCD, сливом приёмника и защитами от перегрева и сухого хода, так что может часами отгонять без оператора рядом.

Серии реакторов KADAMM

Параметр	KADAMM РИ-А 5–20 л	KADAMM РИ-А 50–100 л	KADAMM РИ-10…50 основной ряд	KADAMM РИ-10…50 ряд 2 и ДК
Тип	автоподъём 5–20 л	автоподъём 50–100 л	напольный 10–50 л	ряд 2, 10–50 л
Температура / объём	колбы 5 / 10 / 20 л · баня 2–5 кВт	колбы 50 / 100 л · баня 6.5–15 кВт	колбы 10–50 л · баня 3–8 кВт	колбы 10–50 л · бани SUS304 4–6 кВт
Исполнения	9 исполнений: два ряда и Ex	стандартное / Ex / автоналив (С)	стандартное / Ex	штурвал (.2) / электроподъём + ДК
Привод и особенности	электроподъём колбы · клапаны стекло+PTFE	конденсатор до 2.3 м² · сенсорная панель (С)	0–120 об/мин · тройной конденсатор до 1.44 м²	частотный привод · до 12 л/ч
Карточка серии	← Вы здесь	Открыть	Открыть	Открыть

Сложно определиться с исполнением или объёмом? Опишите задачу на sales@bbrc.ru — растворитель, размер партии, требуемую производительность, — и одним предложением мы пришлём испаритель вместе с насосом и криостатом.

Часто задаваемые вопросы

Разница в двух узлах. Подъём: в РИ-10 штурвалом поднимают баню к закреплённой колбе, а в РИ-А баня неподвижна на стойке, колбу же вместе с приводом перемещает на 150–190 мм электродвигатель 40 Вт через редуктор 1/12.5. Запорная арматура: шлифовые краны заменены фланцевыми клапанами стекло + PTFE на портах Ø35 — смазка им не нужна, заклинивания нет.

По колбам, фланцу Ø95, конденсаторам 0.51–0.94 м² и баням 3–5 кВт оба ряда близки, и обвязка у них общая: насос KADAMM НС-В50, контроллер ВА-К, криостат ЦТ-О10/О20. При нескольких отгонках в день электроподъём и клапаны быстро оправдывают себя сэкономленным временем и более чистым продуктом. Штурвальный KADAMM РИ-10 разумно брать, когда отгоняют редко или нужен объём 30 л — в линейке РИ-А такого нет.

Достаточно. Ход у каждого исполнения подобран под его баню и колбу: у РИ-А10 с баней 21 л — 190 мм, у РИ-А20 с баней 41 л — 150 мм. Поднятая до упора колба целиком выходит из теплоносителя — это и нужно при смене колбы или вспенивании. Автоподъём РИ-А20.2 даёт 180 мм.

Насколько колба погружена в рабочем положении, определяет уровень теплоносителя: его наливают столько, чтобы опущенная колба была покрыта на нужную высоту, а жидкость с учётом вытеснения не выплёскивалась. Это проверяют до первой загрузки, на пустой колбе.

Для обычной отгонки воды, спиртов и ацетона подходит водокольцевой KADAMM НС-В50: он не боится паров и даёт около 20 мбар. Если пары агрессивные или водопровода нет, берут химстойкий мембранный KADAMM НС-МХ40 — до 8 мбар, вода не нужна. Давлением управляет контроллер KADAMM ВА-К; без него момент закипания приходится отслеживать вручную, а выброс из колбы 20 л в конденсатор обходится дорого.

Охлаждение для колбы 10 л даёт криостат KADAMM ЦТ-О10, для 20 л — ЦТ-О20: объём бака берут примерно равным объёму колбы, расход — по паспорту криостата. Спиртам и ацетону хватает −20 °C, эфиру, дихлорметану и пентану нужно −40 °C. Если отгоняют воду или спирты при бане не выше +60 °C, можно работать на проточной воде 10–15 °C. Всё перечисленное есть в разделе «Что докупить к испарителю» и на шаге «Комплект» конфигуратора.

Это 20-литровая машина ряда 2 на иной платформе. Змеевик тройной, двухсекционный, 1.2 м² против 0.94 м²; приёмник на 10 л со сливным клапаном; скорость 10–150 об/мин вместо 0–120; баню регулирует PID с точностью ±1 °C на воде и ±3 °C на масле, есть LCD. По паспорту прибор отгоняет до 4 л/ч воды, а предельный вакуум системы — ниже 2.6 гПа.

Для многочасовых циклов важнее всего набор защит: от перегрузки двигателя, перегрева бани и сухого хода, плюс УЗО на входе питания. Прибор ниже по высоте — 1130×600×1200 мм, баня Ø450×240 мм, в транспортной упаковке весит 180 кг. Параметры сети и мощность нагревателя указаны в паспорте — уточняйте у менеджера.

Объём испарительной колбы у них общий, а конструкция разная, так что сравнивают их по строкам ТТХ, а не по названию. У ряда 2 (РИ-А5.2, А10.2, А20.3) обороты выше и есть реверс: для пятилитровой модели — до 180 об/мин, у ряда 1 — 120; вращение в обратную сторону смывает плёнку со стенок колбы. Кроме того, ряд 2 получил бесщёточный привод, таймер 0–999 мин, четыре защиты и паспортную производительность по 75-процентному спирту — до 2, 3.8 и 5 л/ч.

За это приходится платить массой и иной компоновкой: ряд 2 весит 75, 136 и 200 кг, ряд 1 — 46, 64 и 78 кг. Машины ряда 2 ниже и требуют меньше места по вертикали, но по сути стационарны. Для спецификации есть ещё нюанс: источник по ряду 2 не указывает ни объём приёмной колбы, ни площадь конденсатора — если они должны войти в договор, запросите их у менеджера заранее. На практике ряд 1 выбирают, когда прибор переносят, обслуживают сами и ценят наглядную стеклянную схему с PTFE-клапанами; ряд 2 — когда его устанавливают раз и навсегда и ждут оборотов, реверса и автоматики.

Мы бы не советовали. Фланец Ø95 у двух исполнений совпадает, однако у РИ-А10 баня 21 л, подъём 190 мм и конденсатор 0.51 м² рассчитаны под колбу 10 л. Колбу 20 л не удастся погрузить достаточно глубоко, а нагреватель 3 кВт не даст той скорости отгонки, ради которой и выбирают 20 л. Допустимость колб другого объёма определяет паспорт — уточняйте у менеджера.

Обратный вариант, колба 10 л на РИ-А20, тоже решается по паспорту. Исполнение лучше подбирать под разовую загрузку: партии до 5 л — РИ-А10, до 10 л — РИ-А20; для нечастых партий иного объёма держат второй прибор либо загружают колбу в несколько приёмов.

В РИ-А10Ex и РИ-А20Ex взрывозащищены частотный преобразователь и электродвигатель 120 Вт, а колба, баня и конденсатор такие же, как в стандартных версиях. Насос, контроллер и криостат, установленные в той же взрывоопасной зоне, тоже должны иметь соответствующее исполнение — их подбирают под запрос.

Если водокольцевой насос и криостат вынести из зоны и подключить шлангами, взрывозащита потребуется лишь самому испарителю. Допустимая зона и маркировка Ex указаны в паспорте; чтобы увязать их с проектом помещения, уточните детали у менеджера до заказа.

Цифра из паспорта есть только для ряда 2: РИ-А20.2 выдаёт до 4 л/ч, если считать по воде. У стандартных РИ-А10 и РИ-А20 результат зависит сразу от нескольких величин — мощности бани (3 и 5 кВт), площади конденсатора (0.51 и 0.94 м²), давления и температуры хладагента. Ацетон и спирты испаряются с меньшими затратами тепла, чем вода, и уходят быстрее; ДМСО и гликоли, наоборот, медленнее.

На практике баню выставляют на 15–20 °C горячее точки кипения растворителя при рабочем давлении. Если конденсат начинает «проскакивать» вторую секцию конденсатора, уменьшают темп нагрева либо опускают температуру криостата. Пересчёт под конкретный растворитель сделаем по заявке на sales@bbrc.ru.

Поставляется собранный испаритель: стойка напольного типа с приводом вращения и электрическим подъёмом колбы, баня на 21 или 41 л, колба испарения 10 или 20 л с фланцем Ø95, колба-приёмник 5 или 10 л, конденсатор тройного типа, клапаны из стекла с PTFE, набор уплотнений, а также паспорт и инструкция по эксплуатации. В РИ-А20.2 сверх того встроены LCD-панель и PID-регулятор.

Насос для вакуума, вакуум-контроллер, шланги и криостат (либо подключение проточной воды) приобретаются отдельно. Завод может доукомплектовать прибор двойным сборником дистиллята с PTFE-клапанами, чтобы сливать конденсат без остановки, масляной баней до +260 °C, рамой в покрытии PTFE и баней SUS304 под агрессивные среды. Колбы, конденсаторы и уплотнения на замену поставляются под заказ.

Комплект поставки и гарантия

Комплект поставки

✓ Испаритель роторный в сборе: баня, стойка и привод
✓ Испарительная и приёмная колбы
✓ Штуцер вакуума, конденсатор и капельный узел
✓ Комплект уплотнений PTFE
✓ Руководство по эксплуатации и паспорт изделия

Гарантия и документы

✓ Гарантийное и постгарантийное обслуживание
✓ Гарантийный срок и условия — у менеджера

Поставка и сервис

Поставка

Доставка по всей России

Сроки уточняйте у менеджера

Документация

Полный комплект

Сертификаты соответствия, паспорт и руководство по эксплуатации

Сервис

Поддержка и ЗИП

Под заказ: ЗИП, уплотнения, запасные колбы и якоря для мешалок

Полезные статьи

Роторный испаритель: как устроен и как его выбрать

Устройство роторного испарителя и параметры, по которым его подбирают

Колбы для роторного испарителя

Колбы испарительные и приёмные: объёмы, фланцы и шлифы

Чем отличаются криостат и термостат

Охлаждение конденсатора: когда достаточно проточной воды, а когда нужен холод

Вакуумный насос для лаборатории: как выбрать

Насос к испарителю: мембранный или водокольцевой

* Изображения на сайте могут не совпадать с внешним видом прибора: он меняется с типоразмером, конфигурацией и комплектацией. От исполнения зависят и характеристики, и состав поставки (объём сосуда, контроллер, привод, штуцеры) — точные значения приведены в таблице «Технические характеристики».

** Производитель вправе без предварительного уведомления менять комплектацию и технические характеристики. Текущие данные сообщит менеджер.

Купить KADAMM РИ-А 5–20 л

Подберём конфигурацию, обсудим сроки поставки и пришлём коммерческое предложение.

Запросить цену →

Конфигуратор РИ-А 5–20 л

Испаритель · Опции · Комплект · Заявка

Поставляем KADAMM РИ-А — Роторные испарители 5–20 л с автоподъёмом под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.

Все товары KADAMM Другие модели в категории: Ротационные испарители

Цена по запросу

Добавить в корзину
