KADAMM РИ-1 — Роторные испарители 0.5–1 л с ручным подъёмом

Шесть настольных роторных испарителей KADAMM РИ-1 на колбы 0.5 и 1 л объединяет ручной подъём: колбу погружают в баню и вынимают рукой — штурвалом, слайдом или рычагом. По электрике это самая простая группа в серии РИ. Здесь есть регулируемый привод вращения, нагрев бани с цифровой уставкой, а в исполнении ряда 2 ещё и стрелочный вакуумметр; электроподъёма, программ по давлению и дисплеев с меню нет. Меньше электроники — меньше узлов, требующих обслуживания и ремонта, и дешевле место для отгонки. Поэтому такими испарителями оснащают учебные практикумы, аналитические лаборатории, работающие с типовыми пробами, и участки синтеза, где растворитель удаляют рутинно, без записи программы. Рабочие исполнения весят от 11.5 до 17 кг, дают остаточное давление до −0.098 МПа, конденсатор у них площадью 0.12–0.17 м².

Шесть вариантов ряда под колбы 1 и 0.5 л

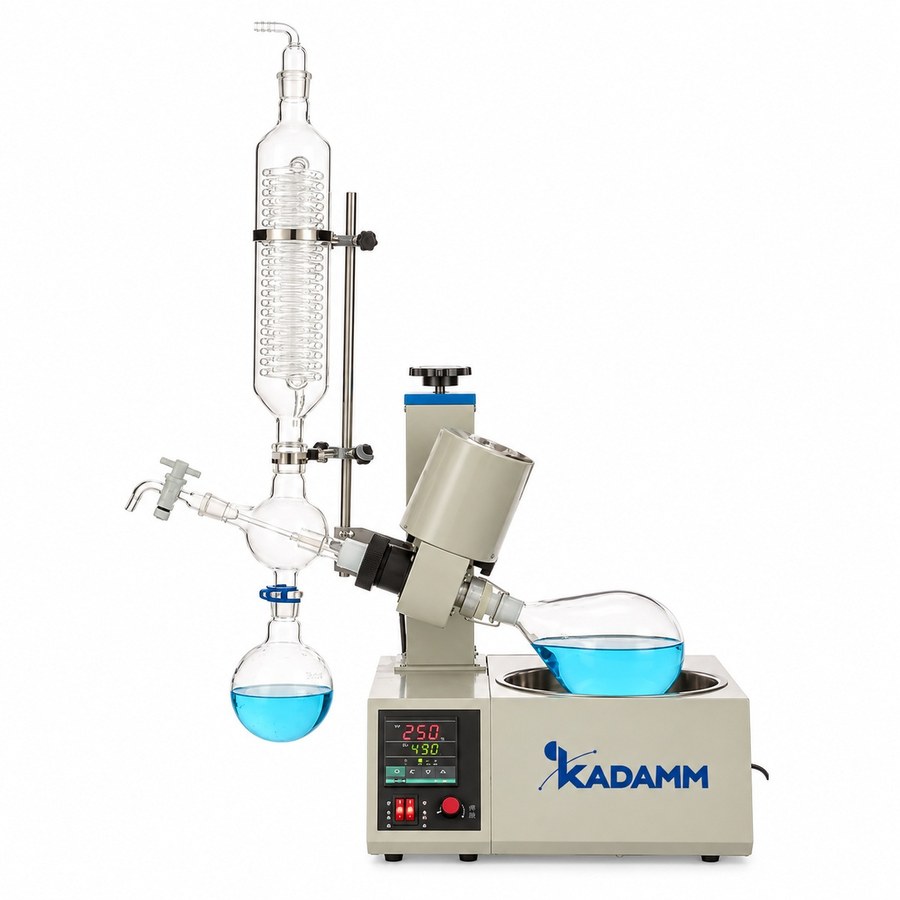

Базовый прибор ряда — KADAMM РИ-1: на шлиф 24# ставится колба 1 л, собирает дистиллят колба 0.5 л, вращение 0–120 об/мин, колбу поднимают вручную на 150 мм; в бане 4.5 л стоит нагреватель 1000 Вт (предел +99 °C), конденсатор Ø85×450 мм имеет площадь 0.17 м², прибор весит 15 кг. В KADAMM РИ-1Ш колба та же, однако штурвал перемещает баню, а не колбу; баню 6.6 л можно заполнять маслом до +180 °C, приёмник здесь 1 л, высота корпуса не меняется — 785 мм, вес 17 кг. Самый компактный вариант — KADAMM РИ-1С: к ручному ходу 150 мм добавлен слайд на 100 мм, мотор разгоняется до 200 об/мин, нагрев 1300 Вт, площадь конденсатора 0.15 м², при ширине 570 мм прибор весит 11.5 кг. Только у KADAMM РИ-1М колба поднимается электроприводом на 150 мм, а температуру бани измеряет датчик PT100; остаточное давление — до 0.096 МПа. Ряд 2 представлен моделью KADAMM РИ-1Ш.2: ход ручного подъёма около 140 мм, на корпусе стрелочный вакуумметр, нагреватель 1500 Вт, баня 2 л работает с водой до +99 °C или с маслом до +180 °C, площадь конденсатора 0.12 м², на тот же шлиф встают сменные колбы 50–500 мл, уплотнения из PTFE и фторкаучука. В KADAMM РИ-0.5 испаряющая и приёмная колбы по 0.5 л, баня 1 л сделана из стали SUS304 и принимает воду или масло до +180 °C, корпус наклонный; есть три варианта — с ручным подъёмом бани, с электроподъёмом и с регулировкой наклона корпуса 0–15° — нужный оговаривается в заказе.

Где оправдан ручной подъём и чем он полезен

Колбу за одну отгонку двигают два раза: на старте опускают в баню, в конце или при вспенивании поднимают. С рычагом и фиксатором на это уходит секунда, питание не требуется, а редуктора и концевиков, которые при частых циклах изнашиваются, в механике просто нет; если продукт вдруг вспенился, рукой поднять колбу не дольше, чем нажать кнопку. В штурвальном KADAMM РИ-1Ш движется баня, тогда как колба, паропровод и конденсатор стоят на месте, — подъём за подъёмом шлифы и шланги охлаждения остаются без нагрузки, и колба выходит из масляной бани без раскачки. На KADAMM РИ-1С слайд даёт сверх ручных 150 мм ещё 100 мм хода по направляющей, и колбу проще сменить в тесном вытяжном шкафу. Если колб за смену десятки или руки оператора заняты, ручной подъём не подходит — тогда нужен KADAMM РИ-1 с электроподъёмом.

Общая платформа: баня, конденсатор, вакуум

Конструкция у шести исполнений общая: змеевиковый вертикальный конденсатор из стекла 3.3 (боросиликат) со штуцерами для шланга от криостата или водопровода, уплотнения PTFE (в РИ-1Ш.2 к ним добавлен фторкаучук), остаточное давление до −0.098 МПа. Водой до +99 °C можно греть в любом приборе, маслом до +180 °C — в РИ-1Ш, РИ-1Ш.2 и РИ-0.5. Чаще всего масло не понадобится: под разрежением 50–100 мбар этанол закипает при +20…+35 °C, а вода — при +33…+46 °C, так что спирты, ацетон, этилацетат и воду отгоняют из бани +40…+60 °C, не перегревая продукт. Масляная баня оправдана для высококипящих ДМФА, ДМСО, ксилола либо при слабом вакууме от водокольцевого насоса. Мощность нагрева 1000–1500 Вт и объём бани 1–6.6 л согласованы с колбой: малая баня быстрее прогревается, большая лучше держит режим на долгой отгонке.

Шесть задач — шесть исполнений: как выбрать

Простейший прибор для рутины — воды, спиртов, ацетона с охлаждением проточной водой — это KADAMM РИ-1. Под масляную баню при неподвижном стекле подойдёт KADAMM РИ-1Ш. Когда в вытяжном шкафу тесно или испаритель носят из комнаты в комнату, выбирают KADAMM РИ-1С (ширина 570 мм, вес 11.5 кг). Подъём колбы кнопкой и более точная температура по PT100 без перехода в другой ряд есть у KADAMM РИ-1М. Если разрежение надо видеть прямо на корпусе, без внешнего контроллера, а колбы начинаются с 50 мл, нужен KADAMM РИ-1Ш.2. Для партий 100–250 мл с наклоном корпуса и сливом концентрата полностью — KADAMM РИ-0.5. Шлиф 24# у всех один, так что переходники и запасные колбы подходят к любому.

Вакуум и охлаждение конденсатора испаритель сам не обеспечивает, поэтому к нему дополнительно берут насос (мембранный KADAMM НС-МХ25 или водокольцевой KADAMM НС-В15), холод для конденсатора — проточную воду или криостат KADAMM ЦТ-О5 — и, если давление нужно держать по уставке, контроллер KADAMM ВА-К. Во взрывоопасной зоне работает KADAMM РИ-1Ex; при отсутствии криостата и подвода воды подойдёт KADAMM РИ-1К с собственным холодом; загрузки свыше 0.5 л — KADAMM РИ-3.

Ручные роторные испарители KADAMM РИ-1 относятся к низковольтному лабораторному электрооборудованию и подтверждены на соответствие ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств»; производство работает по системе менеджмента качества ISO 9001, приборы имеют маркировку CE. В комплекте с каждым испарителем — паспорт, декларация соответствия и руководство по эксплуатации на русском языке.

С продуктом контактируют только PTFE и боросиликатное стекло 3.3 (GG-17), а у РИ-1Ш.2 ещё и фторкаучук уплотнений. Взрывозащиты нет ни у одного исполнения ряда — приводы обычные; для работы с легковоспламеняющимися растворителями во взрывоопасной зоне нужен KADAMM РИ-1Ex. В обычных условиях испаритель размещают под зонтом или в вытяжном шкафу, а выхлоп насоса направляют в вытяжку.

• Электробезопасность — сеть 220 В, 50 Гц; при нагревателях 1000–1500 Вт нужна заземлённая розетка, автомат — номиналом по паспорту.
• Термическая защита — температура бани задаётся цифровой уставкой; масляную баню до +180 °C закрывают крышкой с защитой от брызг, а масло наливают, только пока баня холодная.
• Вакуумная безопасность — стекло 3.3 и PTFE-уплотнения выдерживают −0.098 МПа; атмосферу впускают штатным краном, а не снимая колбу.
• Стойкость к химии — PTFE и стекло выдерживают кислоты, солевые растворы и органику; не годятся для них только горячие концентрированные щёлочи и плавиковая кислота.
• Документы в поставке — в комплекте руководство по эксплуатации, паспорт и декларация соответствия ТР ТС; сертификаты и протоколы предоставляем по запросу.

Для варианта РИ-0.5 (ручной / электро / наклон), как и для точности поддержания температуры масляной бани и класса защиты корпуса, точные значения приводит паспорт конкретной поставки — их сообщит менеджер.

Запуск испарителя с ручным подъёмом лаборатория выполняет сама, и занимает он несколько часов: прибор приходит собранным, остаётся подвести охлаждение конденсатора и вакуумный насос. Первый пуск идёт в таком порядке:

Обслуживание в процессе эксплуатации

• Подъёмный механизм — шлифованные направляющие у штурвала, слайда и рычага смазывают не чаще, чем требует руководство; главное — чтобы ход оставался чистым.
• PTFE-уплотнения — смазкой не обрабатываются; их осматривают при каждой замене колбы и меняют, когда прибор перестаёт выходить на прежнее разрежение.
• Баня — воду меняют, когда появляется налёт; масло доливают по уровню и обновляют по регламенту; абразивы при чистке не применяют, а для бани SUS304 у РИ-0.5 исключают и средства с хлором.
• Стекло — моется стандартными лабораторными средствами; если на шлифе 24# появился скол, колбу меняют, а не пытаются добиться посадки.
• Насос и вакуумметр — в водокольцевом насосе обновляют воду, в мембранном проверяют клапаны; у вакуумметра РИ-1Ш.2 при атмосферном давлении сверяют ноль.
